Os módulos de E/S de alta proteção distribuídos da série HollySys LTp fornecem controles de automação industrial confiáveis por meio de comunicação ponto a ponto padronizada e diagnósticos inteligentes. Projetada para otimizar a eficiência e minimizar os custos de manutenção, esta linha de hardware garante transmissão de dados em tempo real em ambientes fabris complexos.
A automação industrial moderna exige arquiteturas de E/S distribuídas que minimizem a complexidade da fiação, mantendo alta integridade de sinal em ambientes de fábrica severos. A série HollySys LTp aborda esses desafios por meio de uma construção modular com classificação IP67, eliminando a necessidade de armários de controle tradicionais em zonas de máquinas localizadas. Ao integrar suporte para os principais protocolos de comunicação industrial, como EtherCAT, Profinet e EtherNet/IP, esses módulos facilitam a integração perfeita em diversas arquiteturas de controle PLC. A arquitetura do sistema utiliza conexões M12 robustas e recursos avançados de mestre/escravo IO-Link, permitindo a coleta de dados descentralizada de sensores e atuadores diretamente no nível da máquina. Essa topologia reduz significativamente o cabeamento de cobre, simplifica os fluxos de trabalho de instalação e aprimora a responsividade geral do sistema para equipamentos de fabricação de alta velocidade.
Especificações Técnicas
Nome da Série: LT-p series IO @ Condições Operacionais Padrão
Número do Modelo: LT-p-IO @ Identificação da Família de Produtos

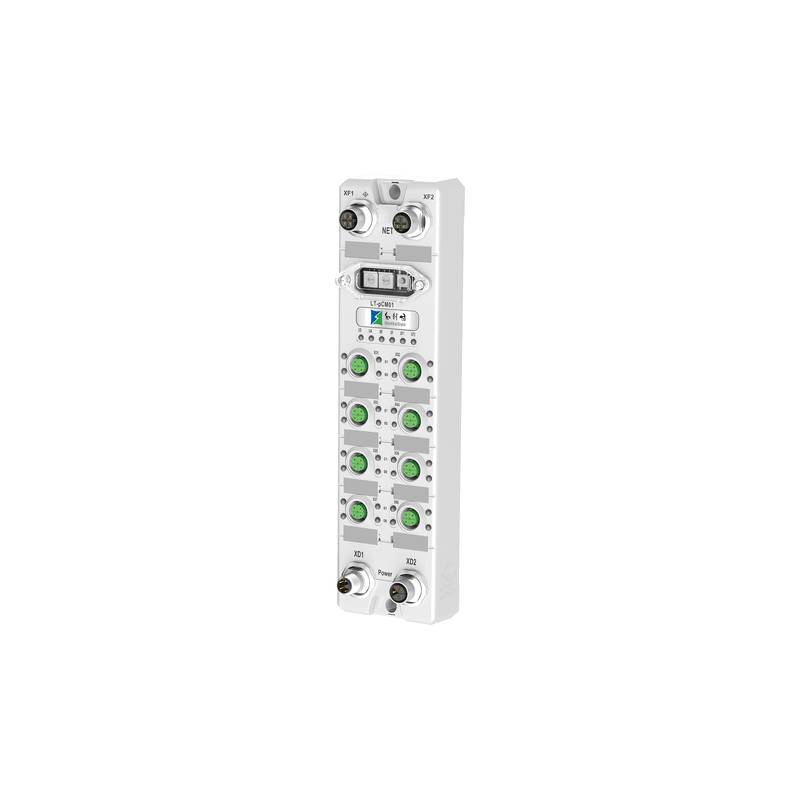

Módulo Mestre IO-Link IP67 Protocolo EtherCAT: LT-pCM01 @ Protocolo de barramento EtherCAT, 8 portas IO-Link (padrão 8 Classe A, configurável para 8 Classe B), máx. 8DI PNP, máx. 8DO NPN/PNP configurável, carcaça de metal, CE, FCC, ROHS @ 60 x 225 x 24 mm
Módulo Mestre IO-Link IP67 Protocolo PROFINET: LT-pCM02 @ Protocolo de barramento Profinet-RT, 8 portas IO-Link (padrão 8 Classe A, configurável para 8 Classe B), máx. 8DI PNP, máx. 8DO NPN/PNP configurável, carcaça de metal, CE, FCC, ROHS @ 60 x 225 x 24 mm
Módulo Mestre IO-Link IP67 Protocolo EtherNET/IP: LT-pCM03 @ Protocolo de barramento EtherNet/IP, 8 portas IO-Link (padrão 8 Classe A, configurável para 8 Classe B), máx. 8DI PNP, máx. 8DO NPN/PNP configurável, carcaça de metal, CE, FCC, ROHS @ 60 x 225 x 24 mm
Módulo Escravo IO-Link IP67 Interface CLASSE A: LT-pDIO01 @ Escravo IO-Link, tipo de interface CLASSE A, taxa de transmissão COM3 (230,4 kbps), 16 canais, 8 x M12, entrada/saída configurável PNP, carcaça de metal, CE, FCC, ROHS @ 60 x 160 x 22 mm
Módulo Escravo IO-Link IP67 Interface CLASSE B: LT-pDIO02 @ Escravo IO-Link, tipo de interface CLASSE B, taxa de transmissão COM3 (230,4 kbps), 16 canais, 8 x M12, entrada/saída configurável PNP, carcaça de metal, CE, FCC, ROHS @ 60 x 160 x 22 mm
Módulo Acoplador de Barramento IP67 Protocolo EtherCAT: LT-pIM01 @ Protocolo de barramento EtherCAT, fonte de alimentação de 24 VCC, corrente máx. de 16 A, 16 canais de entrada/saída configuráveis PNP agrupados por 2, carcaça de metal, CE, FCC, ROHS @ 60 x 225 x 24 mm
Módulo Acoplador de Barramento IP67 Protocolo PROFINET: LT-pIM02 @ Protocolo de barramento Profinet, fonte de alimentação de 24 VCC, corrente máx. de 16 A, 16 canais de entrada/saída configuráveis PNP agrupados por 2, carcaça de metal, CE, FCC, ROHS @ 60 x 225 x 24 mm
Módulo Acoplador de Barramento IP67 Protocolo EtherNET/IP: LT-pIM03 @ Protocolo de barramento EtherNet/IP, fonte de alimentação de 24 VCC, corrente máx. de 16 A, 12 canais de entrada/saída configuráveis PNP localizados em carcaça de metal, CE, FCC, ROHS @ 60 x 225 x 24 mm
Integração de Sistema e Configuração de Hardware
A implantação da série LT-p requer estrita adesão aos padrões de fiação industrial para garantir a fidelidade do sinal e a segurança operacional. Os técnicos de campo devem utilizar cabos de par trançado blindados para conexões de rede, terminando as blindagens adequadamente em ambas as carcaças de conectores metálicos para mitigar a interferência eletromagnética de inversores de frequência próximos. A distribuição de energia depende de uma fonte estável de 24 VCC capaz de fornecer até 16 A de corrente total em módulos conectados. A instalação física utiliza conectores circulares industriais M12, que fornecem acoplamento seguro e resistente a vibrações para alimentações de energia e linhas de sinal. Os pontos de aterramento nos gabinetes de metal fundido sob pressão devem ser conectados diretamente à estrutura da máquina usando fitas de cobre de baixa impedância para evitar loops de terra e proteger os circuitos transceptores internos contra transientes elétricos.
Confiabilidade e Durabilidade Ambiental
Projetada para ambientes fabris exigentes, a série LT-p possui classificação de proteção IP67, tornando-a completamente estanque à poeira e resistente à imersão temporária em água. A carcaça de metal robusta oferece excelente resistência mecânica e dissipação térmica sem a necessidade de ventiladores de refrigeração externos. Os parâmetros operacionais são otimizados para faixas de temperatura industrial padrão, enquanto o isolamento galvânico interno protege circuitos lógicos sensíveis contra picos de alta tensão e ruído de modo comum. Indicadores LED de diagnóstico abrangentes oferecem feedback visual imediato sobre o status de energia do módulo, estado de comunicação de rede e falhas de curto-circuito em canais individuais, facilitando a solução rápida de problemas e maximizando o tempo de atividade do sistema.
Orientação de Seleção e Implantação de Engenharia
A seleção da configuração LT-p apropriada envolve o mapeamento dos tipos de interface de dispositivos de campo necessários, demandas de energia e protocolos do controlador mestre. Para aplicações que utilizam redes EtherCAT, o mestre LT-pCM01 emparelhado com os acopladores LT-pIM01 fornece desempenho determinístico. Sistemas padronizados em Profinet ou EtherNet/IP devem utilizar as variantes correspondentes LT-pCM02/03 e LT-pIM02/03. Os engenheiros podem aproveitar os recursos técnicos regionais da Beijing Zhongping Technology para auxiliar com seleções complexas de referência cruzada, correspondência de hardware e suporte à substituição de estoque. A integração no ambiente de programação PLC é realizada importando os arquivos de configuração GSD ou XML fornecidos pelo fabricante para o software de engenharia, seguida pelo mapeamento das palavras de dados de entrada e saída cíclicas para as respectivas tags do controlador.
Cenários de Aplicação Típicos e Valor Operacional
A topologia distribuída da série LT-p traz ganhos substanciais de eficiência para os setores de fabricação automatizada, incluindo montagem de eletrônicos 3C, linhas de produção de baterias de lítio e maquinário CNC de alta precisão. Ao montar os nós de E/S diretamente nas estruturas das máquinas, próximos a sensores e atuadores, os fabricantes de equipamentos originais podem eliminar extensas calhas de fios e reduzir o comprimento total do cabo. Essa abordagem descentralizada minimiza a queda de tensão em longos trechos de fios, diminui os requisitos de espaço físico do armário de controle e acelera a montagem mecânica no local. Além disso, os recursos de diagnóstico integrados e as configurações flexíveis das portas IO-Link agilizam a parametrização do sensor e reduzem o tempo médio de reparo durante os ciclos de manutenção.
Perguntas Frequentes (FAQ)
1. Quais são os principais protocolos de comunicação suportados pelos módulos de E/S remota da série LT-p?
A série LT-p suporta três principais protocolos de comunicação industrial: EtherCAT, Profinet e EtherNet/IP, permitindo a integração flexível em vários ambientes de controladores lógicos programáveis.
2. Como o módulo mestre IO-Link lida com as configurações de porta Classe A e Classe B?
Cada módulo mestre possui 8 portas IO-Link Classe A padrão que podem ser configuradas individualmente como portas Classe B para fornecer energia auxiliar adicional para atuadores e dispositivos de alta corrente.
3. Qual é a classificação de corrente máxima para a distribuição de energia do acoplador de barramento?
Os módulos acopladores de barramento suportam uma fonte de alimentação de 24 VCC com uma capacidade máxima de manuseio de corrente total de 16 A em todos os segmentos do sistema conectado.
4. Os módulos da série LT-p são adequados para instalação fora de gabinetes de controle?
Sim, os módulos possuem uma carcaça de metal com classificação IP67 projetada para aplicações de montagem em máquina diretamente no chão de fábrica, sem a necessidade de gabinetes de proteção secundários.
5. Que tipo de conectores físicos são utilizados para entrada de sinal e energia?
O sistema utiliza conectores circulares industriais M12 padronizados para garantir distribuição de sinal e energia segura, resistente a vibrações e à prova d'água.
6. Como as condições de curto-circuito ou falhas de canal são diagnosticadas no hardware?
Cada módulo incorpora indicadores LED de diagnóstico integrados que fornecem atualizações visuais de status em tempo real para trilhos de energia, integridade da comunicação de rede e falhas de canais individuais.
7. Quais arquivos de engenharia são necessários para configurar os módulos em um CLP de terceiros?
Os engenheiros devem importar os arquivos de configuração GSD ou XML correspondentes específicos para a variante de protocolo (EtherCAT, Profinet ou EtherNet/IP) para o software de programação do controlador.
8. Os módulos escravos IO-Link podem ser expandidos para acomodar pontos de E/S adicionais?
Sim, o sistema suporta uma arquitetura de extensão de dois níveis, onde os módulos escravos podem ser conectados a jusante para expandir a densidade de canais e economizar portas mestras primárias.
9. Quais são os prazos de entrega e as políticas de envio para solicitar essas unidades por meio de canais de distribuição regional?
Os prazos de atendimento de pedidos dependem dos níveis de estoque ativo e da logística regional específica; a Beijing Zhongping Technology mantém reservas de estoque local para garantir despacho rápido e cronogramas de entrega confiáveis.
10. Quais termos de garantia e suporte técnico se aplicam às compras do hardware da série LT-p?
Todos os componentes de hardware fornecidos são respaldados pela cobertura de garantia padrão do fabricante, complementada por suporte de engenharia dedicado para seleção, implantação e solução de problemas.
