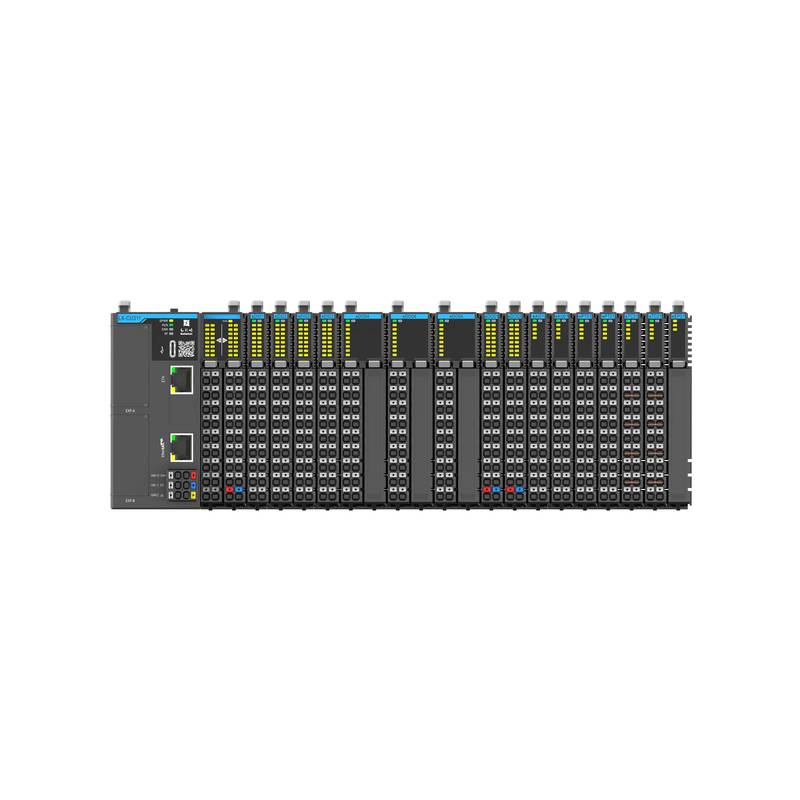

Projetadas para automação industrial de alta precisão, as plataformas micro CLP das séries HollySys LX-CU100 e LX-CU300integram capacidades avançadas de controle de movimento por servo, suportando até 32 eixos. Esses controladores atendem a demandas complexas de sincronização de multi-eixos, combinando comunicação de barramento de alta velocidade com arquiteturas robustas de processamento multi-core. Cadeias de suprimento de componentes estáveis garantem disponibilidade operacional contínua para aplicações de fabricação exigentes.
A integração de controle de movimento por servo multi-eixos em maquinário compacto frequentemente apresenta gargalos severos de largura de banda e instabilidades de tempo (jitter) durante cálculos intensivos de trajetória. A arquitetura LX-CU100/CU300 supera esses desafios utilizando um layout avançado de processador multi-core acoplado a uma interface de barramento EtherCAT de alta velocidade de 100 Mb/s. Esta configuração minimiza o atraso de execução e fornece loops de controle determinísticos necessários para tarefas de interpolação precisas. Os engenheiros configuram rotinas de controle através da plataforma proprietária Intelligent Auto Think V5, utilizando conjuntos de instruções em conformidade com as normas IEC 61131-3 juntamente com ambientes de desenvolvimento C/C++. Múltiplas camadas de isolamento de hardware, proteção contra surtos integrada e rigorosos testes de compatibilidade eletromagnética garantem desempenho estável em ambientes expostos a alto ruído elétrico.
Especificações Técnicas
Identificação da Série: Micro CLP da Série LX-CU100/CU300
Eixos de Movimento Suportados: Até 32 Eixos @ Barramento EtherCAT
Linguagens de Programação: LD, ST, C/C++ @ IEC 61131-3
Capacidade do Programa do Usuário: 10.000 KB @ Configuração Máxima (LX-CU332/CU333)
Capacidade de Dados do Usuário: 20.000 KB @ Configuração Máxima (LX-CU332/CU333)
Capacidade Retentiva em Falta de Energia: 512 KB @ Configuração Máxima (LX-CU333)
Velocidade do Barramento EtherCAT: 100 Mb/s @ Transmissão de Movimento de Alta Velocidade
Frequência de Saída de Pulsos: 200 kHz @ Modelos de Controlador do Tipo Pulso
Portas Ethernet: 2 Portas @ Configuração de IP Único (LX-CU155/CU311/CU331/CU332/CU333)
Protocolos de Comunicação Suportados: Mestre/Escravo Modbus TCP @ Interface de Rede
Protocolos de Comunicação Suportados: Mestre/Escravo EtherNet/IP @ Interface de Rede
Protocolos de Comunicação Suportados: Servidor OPC-UA @ Modelos LX-CU331/332/333
Interface Serial Integrada: 1 Porta RS-485 @ Corpo do Controlador
Expansão Local de E/S: Até 16 Unidades @ Módulos Blade da Série LT-e
Slots de Cartão de Expansão: 2 Slots @ Designações de Cartão A/B
Faixa de Temperatura Operacional: -20°C - 60°C @ Instalação Típica em Painel
Tolerância de Umidade Relativa: 5% - 95% @ Condição Sem Condensação
Altitude Máxima de Operação: 2.500 M @ Regras de Redução de Potência Padrão
Integração de Sistema e Configuração de Hardware
Implantar o controlador LX-CU100 ou LX-CU300 requer atenção cuidadosa à montagem física, aterramento e integridade da fiação para evitar o acoplamento de ruído em painéis de controle de alta densidade. A unidade modular utiliza uma pegada compacta com travas de trilho DIN-35 do tipo push e terminais de E/S pluguêveis de bloco inteiro que otimizam a montagem do gabinete e simplificam a manutenção de campo. As linhas de sinal para saídas de pulso de alta velocidade e placas de expansão analógicas devem usar cabos de par trançado blindados, com as malhas de blindagem aterradas em um ponto comum de baixa impedância para eliminar loops de terra. As entradas de distribuição de energia exigem roteamento separado, longe dos cabos de alimentação de motores de alta tensão, aderindo a diretrizes estritas de separação física para manter a conformidade com as diretrizes EMC. A arquitetura de slot de expansão aceita diversos cartões de comunicação e interface, incluindo módulos escravos RS-232, RS-485, CAN e PROFINET RT, permitindo adaptação direta de topologia em redes de fábricas heterogêneas.
Confiabilidade e Durabilidade Ambiental
Implantações de automação industrial exigem alta resistência contra estresse térmico, flutuações de umidade e transitórios elétricos. A série LX-CU100/CU300 incorpora barreiras de isolamento ótico e galvânico de múltiplas camadas em portas de comunicação, barramentos lógicos internos e canais de E/S de campo para proteger os elementos de processamento central contra picos de tensão transitória. A dissipação térmica baseia-se em geometrias eficientes de resfriamento passivo que permitem operação contínua dentro de gabinetes operando entre -20°C e 60°C. Os critérios de seleção de componentes aderem a tolerâncias ambientais rigorosas, resistindo à degradação sob 95% de umidade relativa sem condensação de umidade. Além disso, a conformidade com os padrões CE-LVD e RoHS 2.0 ressalta os controles de qualidade de fabricação aplicados a cada controlador, garantindo um tempo médio entre falhas prolongado em ciclos de trabalho industrial contínuo.
Orientação de Seleção e Opções Alternativas
A escolha do modelo de controlador apropriado depende fortemente da contagem de eixos necessária, sobrecarga do protocolo de comunicação e densidade local de E/S. Variantes acionadas por pulso, como o LX-CU153 e LX-CU157, adequam-se a acionamentos de servo por trem de pulsos discretos ou de passo, enquanto modelos acionados por barramento, como o LX-CU331, LX-CU332 e LX-CU333, fornecem integração EtherCAT escalável de até 32 eixos para células robóticas sincronizadas. Para migrações de engenharia complexas ou referência cruzada exata de números de peça, os especialistas técnicos da 北京众平科技股份有限公司 (北京众平科技股份有限公司) fornecem consultoria abrangente de pré-vendas e disponibilidade de estoque de componentes locais para otimizar os fluxos de trabalho de aquisição.
Perguntas Frequentes (FAQ)
1. Quais são os prazos de entrega padrão para os controladores das séries LX-CU100 e LX-CU300?
Unidades lacradas de fábrica padrão mantidas em estoque de distribuição regional são despachadas dentro de 24 a 48 horas após a confirmação do pedido.
2. Qual cobertura de garantia se aplica a estas unidades de micro CLP?
Todos os itens de hardware fornecidos incluem uma garantia industrial abrangente de 12 meses cobrindo defeitos de fabricação e falhas operacionais sob condições especificadas.
3. Quantos eixos de movimento o modelo de ponta LX-CU333 pode controlar simultaneamente?
O LX-CU333 suporta até 32 eixos de movimento sincronizados através de sua interface de barramento EtherCAT de alta velocidade.
4. Qual software de programação é compatível com esta família de CLP?
A programação e a configuração são executadas usando a plataforma de software proprietária Intelligent Auto Think V5.
5. As linguagens standard C e C++ podem ser usadas junto com as linguagens tradicionais de CLP?
Sim, o sistema de controle suporta linguagens de programação LD, ST e C/C++ para acomodar a implementação de algoritmos avançados.
6. Qual é a capacidade máxima de armazenamento de programa do usuário disponível nesta série?
A memória do programa do usuário varia de 512 KB em modelos básicos até 10.000 KB em variantes de alto padrão, como o LX-CU332 e o LX-CU333.
7. Os cartões de expansão são substituíveis a quente (hot-swappable) durante a operação do sistema?
Os cartões de expansão instalados nos slots A e B devem ser configurados enquanto a energia do sistema estiver isolada, seguindo os procedimentos padrão de segurança elétrica.
8. Quais protocolos de comunicação industrial são suportados nativamente pelas portas Ethernet?
Os protocolos suportados incluem Mestre/Escravo Modbus TCP, Mestre/Escravo EtherNet/IP, UDP, Servidor OPC-UA em modelos selecionados e iLink.
