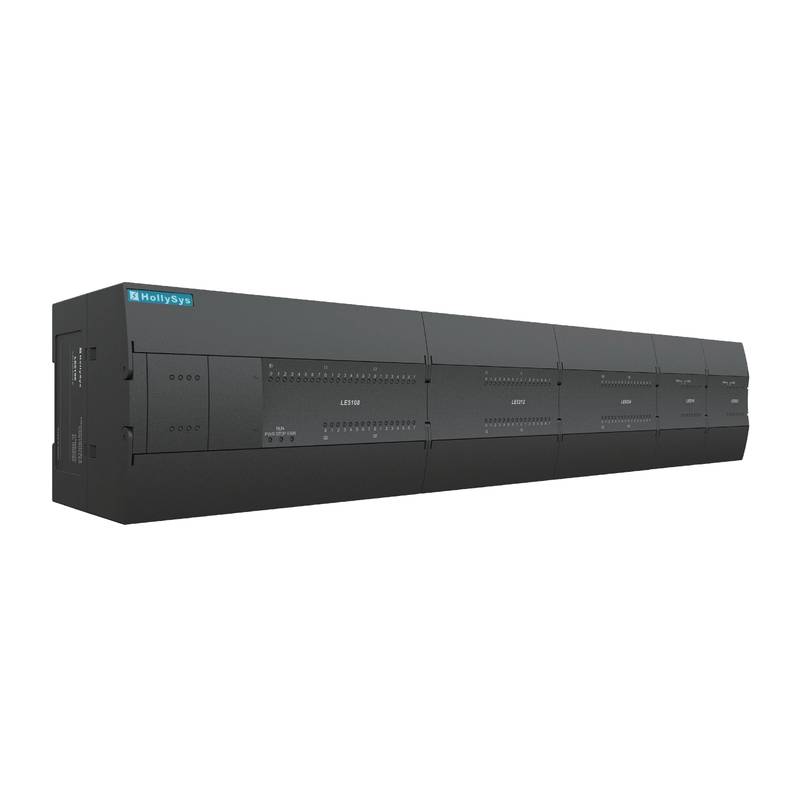

O ecossistema de hardware do PLC compacto HollySys LE oferece um controle de automação robusto e altamente escalável para unidades de máquinas únicas e linhas de produção compactas. Apresentando placas de expansão funcional integradas e suporte para até 20 módulos de E/S, este controlador versátil garante uma execução perfeita em ambientes industriais severos.
Os engenheiros de automação industrial frequentemente encontram restrições de espaço, flutuações térmicas severas e gargalos de comunicação na construção de máquinas compactas. A série de controladores compactos HollySys LE resolve esses desafios de implantação por meio de uma arquitetura modular flexível e interconectividade multi-máquina nativa em portas seriais e Ethernet, sem complexidade de programação adicional. Impulsionado por variações de CPU especializadas, incluindo os modelos LE5104, LE5105, LE5107E, LE5108, LE5118, LE5119, LE5107L e LE5109L, esta linha de hardware acomoda diversas configurações digitais e analógicas. Recursos integrados, como contadores de hardware de alta velocidade de até 400 kHz, captura rápida de pulsos de até 10 μs e canais de saída imediata, garantem controle preciso de movimento e lógica em tempo real. Operando de forma confiável em amplos limites de temperatura, o hardware atenua interferências eletromagnéticas externas por meio de isolamento galvânico robusto e separação por bloco de terminais, salvaguardando o tempo de atividade contínuo no chão de fábrica.
Especificações Técnicas
Modelo da CPU: LE5104
Tipo de CPU: Padrão @ 24 VDC
Entradas Digitais Integradas: 8 Pontos @ 24 VDC
Saídas Digitais Integradas: 6 Pontos @ Transistor
Entradas Analógicas Integradas: 0 Pontos @ Padrão
Saídas Analógicas Integradas: 0 Pontos @ Padrão
Módulos de E/S Expansíveis: 10 Módulos @ Capacidade Máxima
Placa de Expansão de Função Opcional: Não Suportada @ Corpo da CPU
Contador de Alta Velocidade: 1 Fase 20 kHz @ Canal Único
Faixa do Contador de Alta Velocidade: -231 a 231 - 1 @ Inteiro de 32 bits
Saída de Alta Velocidade: 2 Canais @ 20 kHz
Captura de Pulso: 2 Canais @ 10 μs
Interrupção Externa Rápida: 2 Canais @ 10 μs
Saída Imediata: 6 Canais @ Bloco de Terminais
Suporte a Upload de Programa: Suportado @ Nível de Software
Suporte à Função Forçar: Suportado @ Modo de Diagnóstico
Relógio em Tempo Real: Relógio Embutido @ ±3 minutos / mês
Capacidade de Armazenamento de Programa: 64 KB @ Memória Flash
Área de Entrada: 1 KB @ Mapa de Memória
Área de Saída: 1 KB @ Mapa de Memória
Área Intermediária: 4 KB @ Armazenamento Interno
Área Aleatória: 9 KB @ Memória de Dados
Área de Registrador Especial: 1 KB @ Reservado pelo Sistema
Área Retentiva de Desligamento: 2 KB @ RAM com Bateria de Backup
Velocidade de Execução de Instrução de Bit: 0,1 μs @ Lógica Booleana
Interface de Comunicação: 1 Porta @ RS485
Protocolo de Comunicação: Modbus Master/Slave @ Modo Porta Livre
Tensão de Alimentação de Entrada: 24 VDC @ Entrada Nominal
Tensão de Alimentação de Saída: 24 VDC @ Circuito de Carga
Dimensões L x A x P: 78 x 97 x 90 mm @ Montagem em Trilho DIN
Integração de Sistema e Configuração de Hardware
A instalação física do controlador compacto HollySys LE requer a montagem em trilhos DIN padrão de 35 mm dentro de um invólucro metálico devidamente aterrado para suprimir ruídos elétricos. A fiação de campo deve utilizar cabos de par trançado blindados para todos os loops seriais RS485 e linhas de sinal analógico, terminando o fio de drenagem da blindagem na barra de aterramento mais próxima para evitar loops de terra. A distribuição de energia para os terminais de 24 VDC ou 220 VAC deve incorporar fusíveis de ação rápida externos ou disjuntores para proteger contra curtos-circuutos a jusante. Os blocos de terminais removíveis simplificam os procedimentos de pré-fiação e substituição durante as janelas de manutenção, sem perturbar os chicotes de fios de campo. A interligação multi-máquina pode ser estabelecida diretamente por meio de conexões físicas de terminais, permitindo a troca de dados sincronizada entre controladores adjacentes sem exigir código de comunicação PLC personalizado.
Confiabilidade e Durabilidade Ambiental
Projetada para implantação em espaços industriais exigentes, a série de hardware LE cumpre rigorosos padrões de compatibilidade eletromagnética industrial. A prontidão operacional em ampla faixa de temperatura permite que os controladores funcionem de forma confiável em gabinetes não climatizados sujeitos a variações térmicas ambientes. O resfriamento por convecção natural é otimizado através de ranhuras de ventilação distintas na carcaça moldada, eliminando a necessidade de ventiladores de refrigeração externos propensos a falhas. A memória flash não volátil e a RAM com bateria de backup protegem a lógica do usuário e os registradores de dados retentivos contra interrupções de energia inesperadas. A seleção de componentes concentra-se em métricas elevadas de Tempo Médio Entre Falhas (MTBF), garantindo estabilidade operacional de longo prazo para processos de fabricação contínuos.
Orientações de Seleção e Opções Alternativas
A seleção da variante de controlador LE apropriada depende diretamente da proporção digital-analógica necessária, da capacidade do slot de expansão e das demandas de interface de comunicação da máquina de destino. Para aplicações de lógica discreta básica, modelos como o LE5104 ou LE5105 fornecem contagens de E/S fixas de custo-benefício com contagem básica de alta velocidade. Aplicações que exigem controle de movimento extensivo, saídas de transistores de alta densidade ou portas duplas RS485 e RJ45 se beneficiam de variantes avançadas como o LE5118 ou LE5108. A Pequena Beijing Zhongping Technology (Beijing Zhongping Technology) mantém um inventário abrangente desses componentes de automação originais, oferecendo consultoria técnica especializada e suporte na seleção de referências cruzadas para garantir a integração perfeita em arquiteturas existentes.
Perguntas Frequentes (FAQ)
1. Quais são os prazos de entrega padrão e as políticas de envio para solicitar o controlador HollySys LE? Os pedidos processados por meio da Pequena Beijing Zhongping Technology (Beijing Zhongping Technology) são normalmente despachados do estoque local dentro de 24 a 48 horas, sujeitos ao volume do pedido e à logística de destino.
2. Qual cobertura de garantia é fornecida com a compra deste hardware? Todas as unidades são respaldadas por uma garantia industrial padrão abrangente de 12 meses que cobre defeitos de fabricação e mau funcionamento de hardware.
3. O módulo de CPU LE pode suportar placas de expansão analógicas se o modelo base carecer de canais analógicos nativos? Sim, os modelos de CPU que suportam placas de expansão aceitam módulos de opção de encaixe para dimensionar as capacidades de entrada e saída analógicas.
4. Como a comunicação multi-máquina é estabelecida sem programação? O sistema suporta protocolos de interconectividade multi-máquina nativos diretamente através de portas de terminais designadas para troca de dados entre pares.
5. Qual software de programação é necessário para configurar a série LE? Os controladores são programados usando os pacotes de software de engenharia proprietários da HollySys projetados para a arquitetura compacta LE.
6. Os blocos de terminais são removíveis para facilitar a substituição da fiação? Sim, o hardware incorpora blocos de terminais plugáveis para facilitar desconexões rápidas da fiação durante os ciclos de manutenção.
7. Qual é o número máximo de módulos de E/S que podem ser conectados a uma única CPU? Dependendo da variante específica do modelo, o sistema suporta até 20 módulos de expansão no total.
8. O relógio em tempo real requer a substituição de uma bateria externa? O relógio em tempo real integrado baseia-se em circuitos de backup internos para manter a precisão da marcação de tempo durante perdas de energia de curto prazo.
