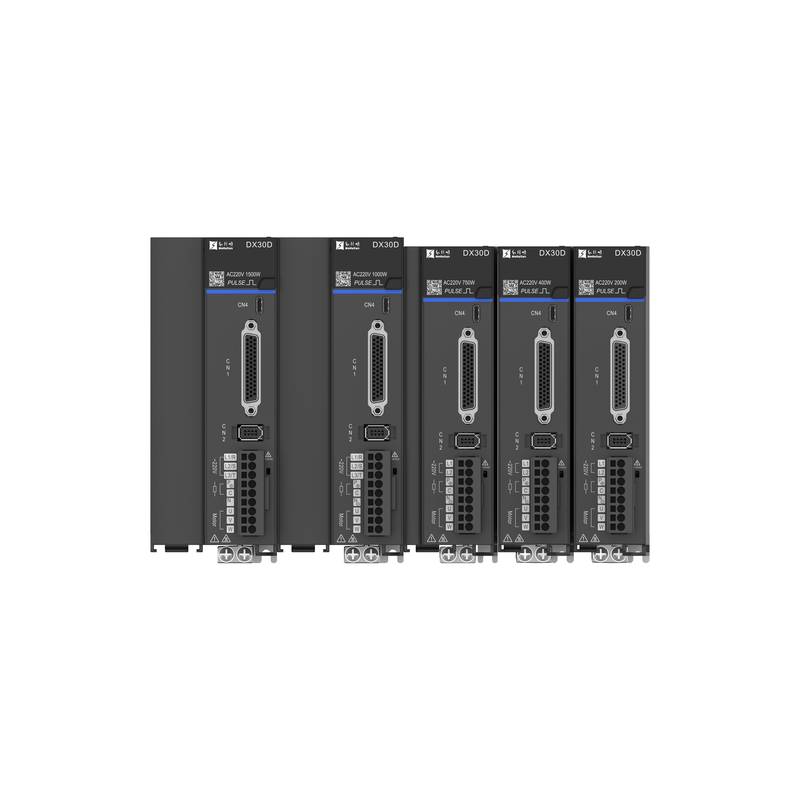

O acionamento de servomotor do tipo pulso HollySys DX30, projetado para automação industrial de média e baixa potência, oferece controle de movimento preciso em diversas máquinas. Com protocolos de comunicação RS485 Modbus integrados, este acionamento confiável permite configurações de rede de múltiplos eixos contínuas e sincronização de múltiplas unidades por meio de controladores de nível superior.
Operando em uma faixa de potência de 200 W a 1,5 kW, o servoconversor DX30 atende a requisitos exigentes de automação fabril por meio de gerenciamento térmico robusto e estruturas de carcaça flexíveis. Engenheiros industriais frequentemente encontram desafios relacionados à saída estável de torque do motor, regulação precisa de velocidade e comunicação de barramento confiável para múltiplos eixos em ambientes de produção de alta velocidade. A série DX30 resolve esses obstáculos de engenharia utilizando hardware de processamento de sinal de alto desempenho e protocolos de comunicação padrão Modbus RTU sobre camadas físicas RS485. Esta arquitetura permite que os gabinetes de controle monitorem parâmetros operacionais, executem ajustes de sintonização em tempo real e comandem perfis sincronizados de múltiplos eixos sem perda de pacotes ou latência de comando. Ao ser emparelhado com servomotores CA compatíveis, o acionamento mantém a largura de banda ideal do loop de corrente, minimiza a ondulação de torque em baixas velocidades e oferece respostas transitórias rápidas durante operações rápidas de indexação ponto a ponto.
Especificações Técnicas
Faixa de Potência: 200 W a 1,5 kW @ 220 VAC
Tensão de Entrada: Monofásica de 200 VAC a 240 VAC @ 50 Hz / 60 Hz
Modelo DX30D-S2-020-P Potência: 200 W @ 220 VAC
Modelo DX30D-S2-040-P Potência: 400 W @ 220 VAC
Modelo DX30D-S2-075-P Potência: 750 W @ 220 VAC
Modelo DX30D-T2-100-P Potência: 1000 W @ 220 VAC
Modelo DX30D-T2-150-P Potência: 1500 W @ 220 VAC
Capacidade Máxima do Motor DX30D-S2-020-P: 200 W @ 220 VAC
Capacidade Máxima do Motor DX30D-S2-040-P: 400 W @ 220 VAC
Capacidade Máxima do Motor DX30D-S2-075-P: 750 W @ 220 VAC
Capacidade Máxima do Motor DX30D-T2-100-P: 1300 W @ 220 VAC
Capacidade Máxima do Motor DX30D-T2-150-P: 1800 W @ 220 VAC
Corrente de Entrada Contínua DX30D-S2-020-P: 2,2 Arms @ 220 VAC
Corrente de Entrada Contínua DX30D-S2-040-P: 4,8 Arms @ 220 VAC
Corrente de Entrada Contínua DX30D-S2-075-P: 7,6 Arms @ 220 VAC
Corrente de Entrada Contínua DX30D-T2-100-P: 10,0 Arms @ Monofásica 220 VAC
Corrente de Entrada Contínua DX30D-T2-150-P: 14,2 Arms @ Monofásica 220 VAC
Corrente de Saída Contínua DX30D-S2-020-P: 1,4 Arms @ 220 VAC
Corrente de Saída Contínua DX30D-S2-040-P: 2,5 Arms @ 220 VAC
Corrente de Saída Contínua DX30D-S2-075-P: 4,6 Arms @ 220 VAC
Corrente de Saída Contínua DX30D-T2-100-P: 6,9 Arms @ 220 VAC
Corrente de Saída Contínua DX30D-T2-150-P: 9,0 Arms @ 220 VAC
Corrente Máxima de Saída DX30D-S2-020-P: 4,2 Arms @ 220 VAC
Corrente Máxima de Saída DX30D-S2-040-P: 7,5 Arms @ 220 VAC
Corrente Máxima de Saída DX30D-S2-075-P: 13,34 Arms @ 220 VAC
Corrente Máxima de Saída DX30D-T2-100-P: 21,0 Arms @ 220 VAC
Corrente Máxima de Saída DX30D-T2-150-P: 26,5 Arms @ 220 VAC
Fonte de Alimentação de Controle: Extração de Energia do Barramento Compartilhado @ 220 VAC
Valor Mínimo do Resistor de Frenagem Externo DX30D-S2-020-P: 40 Ohm @ 220 VAC
Valor Mínimo do Resistor de Frenagem Externo DX30D-S2-040-P: 40 Ohm @ 220 VAC
Valor Mínimo do Resistor de Frenagem Externo DX30D-S2-075-P: 40 Ohm @ 220 VAC
Valor Mínimo do Resistor de Frenagem Externo DX30D-T2-100-P: 20 Ohm @ 220 VAC
Valor Mínimo do Resistor de Frenagem Externo DX30D-T2-150-P: 15 Ohm @ 220 VAC
Suporte a Resistor de Frenagem: Apenas Externo, Sem Resistor Interno
Método de Arrefecimento DX30D-S2-020-P a DX30D-S2-075-P: Convecção Natural @ Ambiente
Método de Arrefecimento DX30D-T2-100-P a DX30D-T2-150-P: Arrefecimento Forçado por Ar @ Ventilador Integrado
Categoria de Sobretensão: III @ Padrões IEC
Integração de Sistema e Configuração de Hardware
A instalação mecânica e a fiação elétrica adequadas ditam a estabilidade a longo prazo do servoconversor DX30 dentro de painéis de controle industrial. Os técnicos devem montar a unidade verticalmente em placas traseiras condutoras para garantir a dissipação térmica adequada, mantendo uma folga mínima de 50 mm acima e abaixo do chassi. Cabos blindados de pares trançados são obrigatórios para a rede de comunicação RS485 Modbus para eliminar a interferência eletromagnética gerada por inversores de frequência adjacentes ou linhas de alta tensão. A blindagem do cabo deve ser conectada ao aterramento em um único ponto de baixa impedância para evitar loops de terra que corrompam os pacotes de dados seriais. Os terminais de alimentação principal exigem aperto de torque seguro de acordo com os padrões de bitola de fios, enquanto os resistores de frenagem externos devem corresponder aos limites mínimos de resistência especificados nos parâmetros técnicos para proteger os transistores de comutação internos contra danos por sobretensão durante ciclos rápidos de desaceleração.
Confiabilidade e Durabilidade Ambiental
Os ambientes industriais submetem o hardware de controle a estresse térmico, vibração e contaminação por partículas no ar. A série DX30 incorpora componentes eletrônicos de grau industrial alojados em uma estrutura rígida projetada para conformidade com a Categoria de Sobretensão III. Os modelos de menor potência utilizam arrefecimento passivo por convecção natural, eliminando falhas mecânicas de ventiladores em ambientes empoeirados, enquanto as unidades de maior potência de 1,0 kW e 1,5 kW empregam arrefecimento forçado por ar controlado termicamente para manter temperaturas de junção ideais. Os engenheiros devem inspecionar os filtros de ventilação regularmente e garantir que as temperaturas ambientes operacionais permaneçam dentro dos limites industriais aceitáveis para alcançar um alto tempo médio entre falhas. Os circuitos de monitoramento interno rastreiam continuamente a tensão do barramento, a corrente de saída e a temperatura do dissipador de calor, acionando desativações protetoras imediatas se ocorrerem anomalias térmicas ou elétricas.
Orientações de Seleção e Opções Alternativas
A seleção do modelo DX30 correto requer a correspondência dos requisitos de corrente contínua e de pico da aplicação com a inércia da carga mecânica e o perfil do ciclo de trabalho. Para tarefas mais leves que envolvem posicionamento rápido de múltiplos eixos, os modelos de carcaça A e B de 200 W a 750 W fornecem rastreamento dinâmico excepcional. Ao dimensionar para sistemas de posicionamento de serviço pesado que exigem saída de 1,0 kW a 1,5 kW, as configurações de carcaça C garantem margem térmica adequada e capacidade de torque de sobrecarga. Beijing Zhongping Technology fornece suporte técnico abrangente e disponibilidade de estoque local para auxiliar os engenheiros na referência cruzada de hardware legado, seleção de servomotores compatíveis e aquisição de unidades de substituição adaptadas a estruturas de automação específicas.
Perguntas Frequentes (FAQ)
1. P: Qual é o prazo de entrega para os servoconversores DX30 padrão?
R: Modelos padrão, como o DX30D-S2-075-P, são mantidos em estoque local pela Beijing Zhongping Technology, permitindo o envio rápido dentro de 24 a 48 horas para requisitos urgentes de projetos.
2. P: Quais termos de garantia se aplicam às unidades adquiridas?
R: Todos os componentes originais de automação HollySys fornecidos por meio da Beijing Zhongping Technology incluem uma garantia padrão de fabricante de 12 meses cobrindo defeitos de material e mão de obra.
3. P: A série DX30 pode se comunicar com controladores lógicos programáveis de terceiros?
R: Sim, o acionamento suporta protocolos de comunicação padrão RS485 Modbus RTU, permitindo integração perfeita com qualquer CLP que possua portas de comunicação serial.
4. P: O acionamento possui um resistor de frenagem interno?
R: Não, a série DX30 não possui resistores de frenagem integrados em nenhuma faixa de potência, exigindo que os usuários conectem resistores externos que correspondam aos valores ôhmicos mínimos especificados.
5. P: Qual é a principal diferença entre os modelos de carcaça A, B e C?
R: As classificações de carcaça ditam dimensões físicas, classificações de corrente contínua, métodos de arrefecimento e capacidade máxima aplicável do motor, variando de 200 W até 1,5 kW.
6. P: Como a energia do circuito de controle é fornecida ao acionamento?
R: A energia do circuito de controle utiliza um projeto de extração de energia de barramento compartilhado derivado diretamente da entrada de alimentação monofásica principal de 200 VAC a 240 VAC.
7. P: Qual manutenção preventiva é necessária para os modelos resfriados a ar forçado?
R: As unidades classificadas em 1,0 kW e 1,5 kW utilizam ventiladores de arrefecimento integrados, exigindo inspeção periódica dos filtros de ar do invólucro e limpeza das Aletas do dissipador de calor para evitar falhas térmicas.
8. P: Como as linhas de comunicação RS485 devem ser terminadas?
R: Os engenheiros devem aplicar resistores de terminação padrão de 120 ohms em ambas as extremidades extremas da rede de barramento RS485 para eliminar reflexões de sinal durante o polling de alta velocidade.
