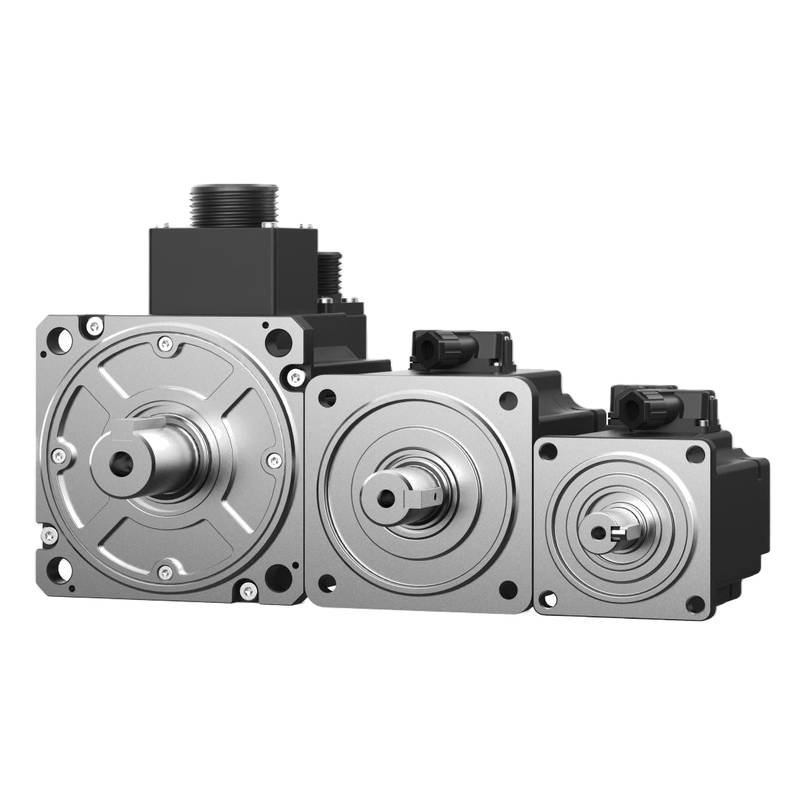

A série de pequenos servo motores HollySys DBM oferece resposta de alta velocidade com uma velocidade máxima que atinge 6.000 rpm, combinada com um codificador magnético de 17 bits para controle de movimento preciso. Projetados para sistemas eficientes de acionamento de esteiras transportadoras e linhas de automação de alto rendimento, esses motores garantem desempenho térmico estável e capacidades robustas de sobrecarga sob ciclos industriais exigentes.
Os engenheiros de automação industrial frequentemente encontram sobrecarga térmica, degradação do sinal do codificador induzida por vibração e ressonância mecânica durante operações de acionamento de esteiras transportadoras de alta aceleração. A arquitetura do pequeno servo motor DBM mitiga esses gargalos ao integrar um design de enrolamento compacto inovador que melhora a eficiência operacional e estabiliza os aumentos de temperatura durante ciclos de trabalho contínuo. Equipado com um codificador magnético de alta resolução de 17 bits, o trem de acionamento adquire dados precisos de posicionamento angular sem atrasos. Essa configuração garante uma entrega de torque suave com ondulação mínima, atendendo diretamente aos requisitos de sincronização de redes de esteiras multi-eixo e módulos de triagem de alta velocidade.
Especificações Técnicas
Faixa de Potência: 50 W - 1.8 kW @ 220 VAC
Tamanho do Flange: 40 mm - 130 mm @ Métrica Padrão
Resolução do Codificador: Magnético de 17 bits @ Feedback Absoluto
Velocidade Nominal: 1500 rpm - 3000 rpm @ Operação Contínua
Velocidade Máxima: 3000 rpm - 6000 rpm @ Desempenho de Pico
Torque Nominal: 0.16 N.m - 11.5 N.m @ Corrente Nominal
Torque Máximo: 0.48 N.m - 34.5 N.m @ Corrente de Pico
Corrente Nominal: 0.6 Arms - 8.5 Arms @ 220 VAC
Corrente Máxima: 1.8 Arms - 25.5 Arms @ Carga Transitória
Inércia do Rotor: 0.035 x 10^-4 kg.m^2 - 22.63 x 10^-4 kg.m^2 @ Acoplamento Mecânico
Proteção de Entrada: Padrão IP65 @ Conectores Blindados de Plástico
Ondulação de Torque: < 2% do Torque Nominal @ Estado Estacionário
Integração de Sistema e Configuração de Hardware
A instalação física adequada e a fiação elétrica são críticas para maximizar a confiabilidade do pequeno servo motor DBM em uma configuração de acionamento de esteira transportadora. Cabos blindados de par trançado devem ser utilizados para a transmissão do sinal do codificador para eliminar a interferência eletromagnética gerada por inversores de frequência adjacentes ou linhas de comutação de alta tensão. A carcaça do motor apresenta conectores blindados de plástico classificados como IP65, oferecendo defesa confiável contra umidade ambiente, névoa de óleo transportada pelo ar e agentes de limpeza de instalações. Para ambientes de lavagem pesada, variantes IP67 personalizadas devem ser especificadas. O aterramentos deve seguir uma topologia estrela de ponto único para evitar loops de terra que comprometam a integridade do feedback do codificador. Os montadores de painel precisam separar a fiação de potência dos circuitos de controle de baixa tensão por uma distância física mínima de 200 milímetros dentro do gabinete de controle.
Confiabilidade e Durabilidade Ambiental
A longevidade operacional na manufatura automatizada contínua depende de gerenciamento térmico superior e resiliência mecânica estrutural. A série DBM incorpora proporções otimizadas de preenchimento de ranhuras e materiais de isolamento térmico de alta qualidade que mantêm o equilíbrio térmico estável durante ciclos rápidos. Conectores de plástico moldado fornecem ciclos de acoplamento seguros e resistência à corrosão sob o estresse do chão de fábrica. O tempo médio entre falhas é estendido por meio da dinâmica equilibrada do rotor, que reduz o estresse do rolamento durante o trânsito em alta velocidade. Sensores térmicos embutidos nos enrolamentos do estator fazem interface direta com os circuitos de disparo do servoacionamento para evitar a quebra do isolamento durante estagnação prolongada ou eventos de sobrecarga severa.
Orientação de Seleção e Opções Alternativas
A seleção da configuração de servo correta requer uma avaliação cuidadosa da correspondência de inércia da carga, demandas de torque de pico e perfis de ciclo de trabalho. Os engenheiros devem analisar a inércia da carga refletida em relação aos valores de inércia do rotor listados nos dados técnicos para manter uma proporção abaixo dos limites de segurança recomendados, evitando a instabilidade do loop de controle. Para aplicações que exigem posicionamento rápido ponto a ponto em um acionamento de esteira transportadora, modelos de baixa inércia como o DBM-H040C ou DBM-H060C fornecem a aceleração dinâmica necessária. Beijing Zhongping Technology fornece suporte de engenharia abrangente e acesso a estoque local para auxiliar as equipes técnicas com dimensionamento de referência cruzada, correspondência de drive e alternativas de substituição imediata para hardware de automação legado.
Perguntas Frequentes (FAQ)
1. Qual é o prazo de entrega padrão e o status do estoque para os modelos padrão da série DBM?
As configurações padrão em tamanhos de flange comuns são mantidas em estoque regional para apoiar o envio expedito e minimizar o tempo de inatividade do equipamento do cliente.
2. Quais termos de garantia e políticas de inspeção pré-envio se aplicam a estes servo motores?
As unidades passam por rigorosos testes de isolamento elétrico e desempenho dinâmico antes do envio, apoiadas por uma garantia operacional padrão de 12 meses cobrindo defeitos de fábrica.
3. Como o codificador magnético de 17 bits se comunica com controladores de movimento de terceiros?
O codificador emite dados de posição absoluta utilizando protocolos de comunicação serial proprietários ou padrão compatíveis com os servo drives HollySys correspondentes. As configurações de barramento CAN ou trem de pulsos dependem do amplificador de drive específico selecionado.
4. Os comprimentos de cabo personalizados estão disponíveis para sistemas de transporte multi-eixo?
Sim, cabos de alimentação e codificador pré-montados podem ser encomendados em comprimentos personalizados com conectores industriais moldados de fábrica para corresponder a pegadas de máquinas específicas.
5. Qual é a temperatura ambiente máxima permitida para operação da série de motores DBM?
Os motores operam de forma confiável dentro de uma faixa de temperatura ambiente de 0°C a 40°C sem exigir redução de potência (derating), desde que seja mantida a dissipação de calor adequada no gabinete ou na superfície.
6. Estes servo motores podem operar em aplicações de elevação vertical sem um freio de retenção?
Modelos integrados com freios de retenção opcionais devem ser especificados para eixos verticais ou configurações de esteiras inclinadas para evitar a queda de carga durante estados desenergizados.
7. Como a ressonância mecânica é minimizada ao acoplar o motor a uma caixa de engrenagens?
Os engenheiros devem utilizar foles de alta rigidez torcional ou acoplamentos do tipo braçadeira e realizar o ajuste de ganho por meio do software do servo drive para suprimir as frequências de ressonância mecânica.
8. Qual manutenção é necessária para a interface do conector com classificação IP65?
As inspeções de rotina devem verificar se os mecanismos de travamento estão apertados e se os anéis de vedação (O-rings) permanecem maleáveis, evitando a entrada de fluido durante lavagens de alta pressão.
