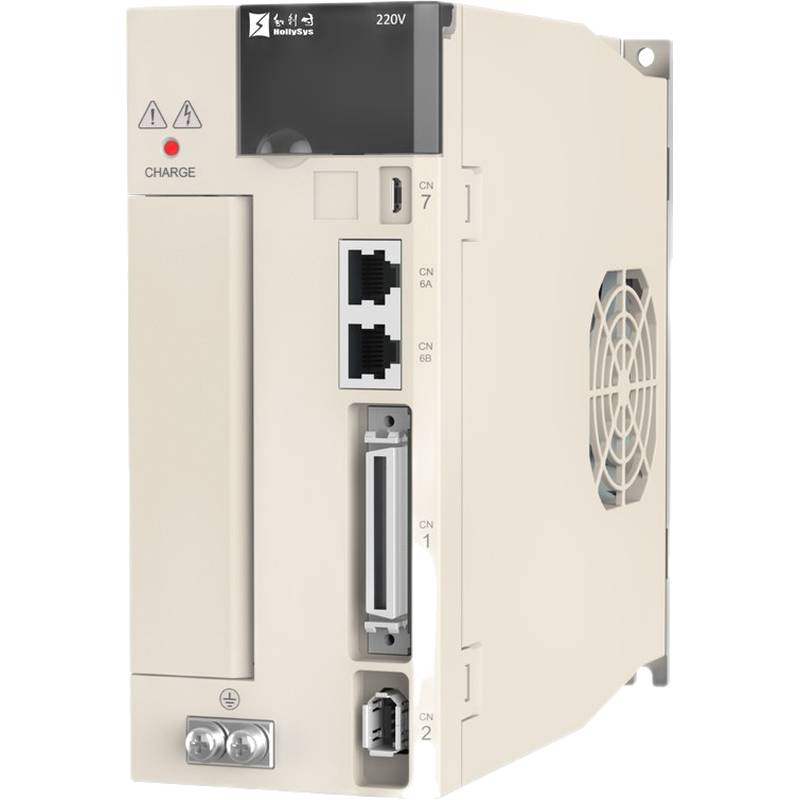

O motor acionador do controlador servo HollySys HS Q70 possui uma frequência de resposta ultra-alta de 3,0 kHz, oferecendo rastreamento dinâmico rápido e estabilidade superior para aplicações industriais de alta velocidade. Projetado com codificadores avançados de alta resolução de 23 bits, observação de velocidade e algoritmos de identificação de inércia de carga, este acionador garante controle de movimento preciso e elimina ondulações de processamento em baixa velocidade. Suportado por barramentos de comunicação industrial robustos, incluindo EtherCAT, PROFINET, RS-485 e CANopen, o HS Q70 fornece integração de sistema perfeita e escalabilidade de automação versátil.
Os fabricantes de máquinas industriais frequentemente enfrentam limitações severas de largura de banda, atraso de movimento e erros de rastreamento de trajetória durante operações coordenadas multiaxis de alta velocidade. O motor acionador HollySys HS Q70 resolve esses gargalos de engenharia integrando uma frequência de resposta de loop de velocidade de 3,0 kHz juntamente com supressão avançada de vibração de média frequência e algoritmos de controle robustos. Ao utilizar identificação de inércia de carga em tempo real e técnicas de observação de velocidade, o acionador se adapta continuamente às variações de carga mecânica, minimizando o tempo de acomodação e aprimorando a precisão de contorno. A flexibilidade de comunicação é alcançada por meio de protocolos industriais de alta velocidade, como EtherCAT e PROFINET, permitindo a transmissão de dados determinística em redes complexas de automação industrial. Além disso, recursos como perfil de came eletrônico, sincronização de pórtico e sintonização automática inteligente capacitam os engenheiros mecânicos a alcançar o desempenho cinemático ideal sem a sobrecarga de ajuste manual.
Especificações Técnicas
Série do Produto: Motor Acionador do Controlador Servo HS Q70 @ Condições de Operação Padrão
Modelo HSD-Q70-1R8A: Entrada Monofásica 220 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-1R8A: 1.8 A @ 220 VAC
Corrente Instantânea do Modelo HSD-Q70-1R8A: 6.3 A @ 220 VAC
Tamanho de Carcaça do Modelo HSD-Q70-1R8A: SIZE A @ Alojamento Mecânico
Modelo HSD-Q70-3R3A: Entrada Monofásica 220 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-3R3A: 3.3 A @ 220 VAC
Corrente Instantânea do Modelo HSD-Q70-3R3A: 11.6 A @ 220 VAC
Tamanho de Carcaça do Modelo HSD-Q70-3R3A: SIZE A @ Alojamento Mecânico
Modelo HSD-Q70-5R5A: Entrada Trifásica 220 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-5R5A: 5.5 A @ 220 VAC
Corrente Instantânea do Modelo HSD-Q70-5R5A: 16.5 A @ 220 VAC
Tamanho de Carcaça do Modelo HSD-Q70-5R5A: SIZE B @ Alojamento Mecânico
Modelo HSD-Q70-7R6A: Entrada Trifásica 220 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-7R6A: 7.6 A @ 220 VAC
Corrente Instantânea do Modelo HSD-Q70-7R6A: 22.8 A @ 220 VAC
Tamanho de Carcaça do Modelo HSD-Q70-7R6A: SIZE B @ Alojamento Mecânico
Modelo HSD-Q70-9R5A: Entrada Trifásica 220 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-9R5A: 9.5 A @ 220 VAC
Corrente Instantânea do Modelo HSD-Q70-9R5A: 23.8 A @ 220 VAC
Tamanho de Carcaça do Modelo HSD-Q70-9R5A: SIZE B @ Alojamento Mecânico
Modelo HSD-Q70-120A: Entrada Trifásica 220 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-120A: 12.0 A @ 220 VAC
Corrente Instantânea do Modelo HSD-Q70-120A: 36.0 A @ 220 VAC
Tamanho de Carcaça do Modelo HSD-Q70-120A: SIZE C @ Alojamento Mecânico
Modelo HSD-Q70-160A: Entrada Trifásica 220 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-160A: 16.0 A @ 220 VAC
Corrente Instantânea do Modelo HSD-Q70-160A: 40.0 A @ 220 VAC
Tamanho de Carcaça do Modelo HSD-Q70-160A: SIZE C @ Alojamento Mecânico
Modelo HSD-Q70-3R8D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-3R8D: 3.8 A @ 400 VAC
Corrente Instantânea do Modelo HSD-Q70-3R8D: 11.4 A @ 400 VAC
Tamanho de Carcaça do Modelo HSD-Q70-3R8D: SIZE B @ Alojamento Mecânico
Modelo HSD-Q70-6ROD: Entrada Trifásica 400 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-6ROD: 6.0 A @ 400 VAC
Corrente Instantânea do Modelo HSD-Q70-6ROD: 18.0 A @ 400 VAC
Tamanho de Carcaça do Modelo HSD-Q70-6ROD: SIZE C @ Alojamento Mecânico
Modelo HSD-Q70-8R4D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-8R4D: 8.4 A @ 400 VAC
Corrente Instantânea do Modelo HSD-Q70-8R4D: 25.2 A @ 400 VAC
Tamanho de Carcaça do Modelo HSD-Q70-8R4D: SIZE C @ Alojamento Mecânico
Modelo HSD-Q70-110D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-110D: 11.0 A @ 400 VAC
Corrente Instantânea do Modelo HSD-Q70-110D: 27.5 A @ 400 VAC
Tamanho de Carcaça do Modelo HSD-Q70-110D: SIZE C @ Alojamento Mecânico
Modelo HSD-Q70-170D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-170D: 17.0 A @ 400 VAC
Corrente Instantânea do Modelo HSD-Q70-170D: 42.5 A @ 400 VAC
Tamanho de Carcaça do Modelo HSD-Q70-170D: SIZE D @ Alojamento Mecânico
Modelo HSD-Q70-240D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-240D: 24.0 A @ 400 VAC
Corrente Instantânea do Modelo HSD-Q70-240D: 60.0 A @ 400 VAC
Tamanho de Carcaça do Modelo HSD-Q70-240D: SIZE D @ Alojamento Mecânico
Modelo HSD-Q70-300D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-300D: 30.0 A @ 400 VAC
Corrente Instantânea do Modelo HSD-Q70-300D: 70.0 A @ 400 VAC
Tamanho de Carcaça do Modelo HSD-Q70-300D: SIZE D @ Alojamento Mecânico
Modelo HSD-Q70-400D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-400D: 40.0 A @ 400 VAC
Corrente Instantânea do Modelo HSD-Q70-400D: 80.0 A @ 400 VAC
Tamanho de Carcaça do Modelo HSD-Q70-400D: SIZE E @ Alojamento Mecânico
Modelo HSD-Q70-500D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-500D: 50.0 A @ 400 VAC
Corrente Instantânea do Modelo HSD-Q70-500D: 115.0 A @ 400 VAC
Tamanho de Carcaça do Modelo HSD-Q70-500D: SIZE F @ Alojamento Mecânico
Modelo HSD-Q70-600D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-600D: 60.0 A @ 400 VAC
Corrente Instantânea do Modelo HSD-Q70-600D: 120.0 A @ 400 VAC
Tamanho de Carcaça do Modelo HSD-Q70-600D: SIZE F @ Alojamento Mecânico
Modelo HSD-Q70-700D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-700D: 70.0 A @ 400 VAC
Corrente Instantânea do Modelo HSD-Q70-700D: 140.0 A @ 400 VAC
Tamanho de Carcaça do Modelo HSD-Q70-700D: SIZE G @ Alojamento Mecânico
Modelo HSD-Q70-800D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-800D: 80.0 A @ 400 VAC
Corrente Instantânea do Modelo HSD-Q70-800D: 160.0 A @ 400 VAC
Tamanho de Carcaça do Modelo HSD-Q70-800D: SIZE G @ Alojamento Mecânico
Modelo HSD-Q70-121D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-121D: 120.0 A @ 400 VAC
Corrente Instantânea do Modelo HSD-Q70-121D: 240.0 A @ 400 VAC
Tamanho de Carcaça do Modelo HSD-Q70-121D: SIZE G @ Alojamento Mecânico
Modelo HSD-Q70-171D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-171D: 170.0 A @ 400 VAC
Corrente Instantânea do Modelo HSD-Q70-171D: 340.0 A @ 400 VAC
Tamanho de Carcaça do Modelo HSD-Q70-171D: SIZE H @ Alojamento Mecânico
Modelo HSD-Q70-221D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-221D: 220.0 A @ 400 VAC
Corrente Instantânea do Modelo HSD-Q70-221D: 440.0 A @ 400 VAC
Tamanho de Carcaça do Modelo HSD-Q70-221D: SIZE I @ Alojamento Mecânico
Modelo HSD-Q70-321D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-321D: 320.0 A @ 400 VAC
Corrente Instantânea do Modelo HSD-Q70-321D: 640.0 A @ 400 VAC
Tamanho de Carcaça do Modelo HSD-Q70-321D: SIZE J @ Alojamento Mecânico
Modelo HSD-Q70-421D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-421D: 420.0 A @ 400 VAC
Corrente Instantânea do Modelo HSD-Q70-421D: 840.0 A @ 400 VAC
Tamanho de Carcaça do Modelo HSD-Q70-421D: SIZE H @ Alojamento Mecânico
Modelo HSD-Q70-521D: Entrada Trifásica 400 VAC @ 50/60 Hz
Corrente Nominal do Modelo HSD-Q70-521D: 520.0 A @ 400 VAC
Corrente Instantânea do Modelo HSD-Q70-521D: 1.040.0 A @ 400 VAC
Tamanho de Carcaça do Modelo HSD-Q70-521D: SIZE F @ Alojamento Mecânico
Frequência de Resposta: 3.0 kHz @ Loop de Velocidade
Resolução do Codificador: 23-bit @ Realimentação Absoluta
Protocolos de Comunicação: EtherCAT, PROFINET, RS-485, CANopen @ Interface de Barramento
Porta de Depuração: USB @ Conexão com PC
Integração de Sistema e Configuração de Hardware
A instalação correta de hardware do motor acionador do controlador servo HS Q70 requer atenção rigorosa à fiação física, blindagem e aterramento para garantir a compatibilidade eletromagnética em ambientes industriais. Os cabos de sinal conectados à interface do codificador de 23 bits devem utilizar condutores blindados de par trançado, com as malhas de blindagem terminadas a 360 graus no invólucro traseiro do conector metálico ou na placa de aterramento do chassi. As linhas de energia que fornecem 220 VAC monofásico ou 220 VAC/400 VAC trifásico devem ser fisicamente segregadas das linhas de comunicação de baixa tensão para evitar acoplamento indutivo e diafonia. Os pontos de aterramento devem seguir uma configuração em estrela conectada a um barramento de terra dedicado de baixa impedância para eliminar loops de terra e mitigar ruído de modo comum de alta frequência gerado pela comutação de modulação por largura de pulso de alta velocidade.
Confiabilidade e Durabilidade Ambiental
Projetado para operação contínua em ambientes industriais severos, a série HS Q70 incorpora arquiteturas robustas de gerenciamento térmico e proteções em nível de componente. As configurações de proteção do invólucro variam entre as classes de tamanho mecânico de Size A a Size L, exigindo ventilação adequada do gabinete ou refrigeração forçada a ar filtrada para manter as temperaturas ambientes de operação abaixo de 55°C. As placas de circuito impresso internas possuem camadas de revestimento conformal para resistir à umidade transportada pelo ar, poeira condutiva e vapores químicos corrosivos frequentemente encontrados em ambientes de corte e processamento de metais. O Tempo Médio Entre Falhas é otimizado por meio da seleção de semicondutores de alto padrão, integração de capacitores de estado sólido e rotinas avançadas de monitoramento de sobrecarga térmica que protegem os estágios de potência de saída contra condições de sobrecorrente e curto-circuito.
Orientação de Seleção e Opções Alternativas
A seleção da variante de acionador apropriada exige a correspondência entre os requisitos de corrente contínua e de pico da aplicação e as classificações elétricas nominais especificadas na linha de modelos. Para sistemas monofásicos compactos que exigem aceleração rápida, modelos como o HSD-Q70-1R8A ou HSD-Q70-3R3A fornecem desempenho ideal. Em ambientes industriais pesados que exigem maior rendimento de energia, as variantes trifásicas de 400 VAC que escalam até o HSD-Q70-521D entregam a capacidade de torque necessária. A Zhongping Technology fornece consultoria de engenharia abrangente, disponibilidade de estoque local e suporte profissional de seleção de referência cruzada para auxiliar os integradores de sistemas a identificar configurações de correspondência exata para retrofits específicos de automação e implantações novas (greenfield).
Perguntas Frequentes (FAQ)
1. Quais são os prazos de entrega típicos e a logística de envio para encomendar o motor acionador do controlador servo HS Q70 através da sua rede de distribuição?
A Zhongping Technology mantém extensas reservas em armazéns regionais para as principais variantes de modelos, permitindo o despacho padrão dentro de 24 a 48 horas para itens em estoque, enquanto as unidades de alta potência configuradas de fábrica exigem prazos de entrega padrão.
2. Qual cobertura de garantia e quais procedimentos de RMA se aplicam às unidades adquiridas de canais de distribuição regional?
Todas as unidades de hardware fornecidas incluem uma garantia comercial e técnica abrangente de 12 meses cobrindo defeitos de fabricação, suportada por protocolos padronizados de autorização de devolução de mercadoria e avaliação de engenharia dedicada.
3. Como a frequência de resposta de 3,0 kHz afeta o rastreamento de trajetória no controle de movimento multiaxis?
Uma largura de banda de loop de velocidade de 3,0 kHz reduz significativamente o atraso de fase e o erro de rastreamento de comando durante a interpolação multiaxis agressiva, resultando em curvas mais acentuadas e maior precisão de contorno em maquinário CNC de alta velocidade.
4. Quais barramentos de comunicação são suportados nativamente pela arquitetura HS Q70?
A plataforma suporta nativamente barramentos de campo industriais de alta velocidade, incluindo EtherCAT, PROFINET, CANopen e RS-485, facilitando a integração flexível em ecossistemas heterogêneos de PLC e controladores de movimento.
5. Quais protocolos de realimentação de codificador são compatíveis com a entrada de alta resolução de 23 bits?
O acionador acomoda protocolos de codificador absoluto de alta resolução, fornecendo realimentação angular fina que elimina a trepidação (cogging) em baixa velocidade e garante estabilidade excepcional durante operações de microavanço.
6. O acionador pode ser configurado e sintonizado por meio de uma conexão direta com o PC?
Sim, o hardware inclui uma porta de comunicação USB dedicada que faz interface direta com o software de comissionamento do fabricante para backup de parâmetros, diagnósticos de osciloscópio em tempo real e execução de sintonização automática.
7. Quais são as principais diferenças entre os modelos monofásicos de 220 VAC e os modelos trifásicos de 400 VAC?
Os modelos monofásicos de 220 VAC têm como alvo maquinário compacto de baixa a média potência, enquanto as variantes trifásicas de 400 VAC são projetadas para redes de energia industrial pesada que acionam cargas de alta inércia e servomotores de grande escala.
8. Quais etapas de manutenção preventiva são recomendadas para garantir longas vidas úteis operacionais?
Os operadores devem inspecionar periodicamente a rotação do ventilador de refrigeração, limpar os filtros de entrada de ar do gabinete, verificar o aperto das conexões dos parafusos dos terminais de energia e monitorar os logs de diagnóstico interno quanto a anomalias térmicas.
