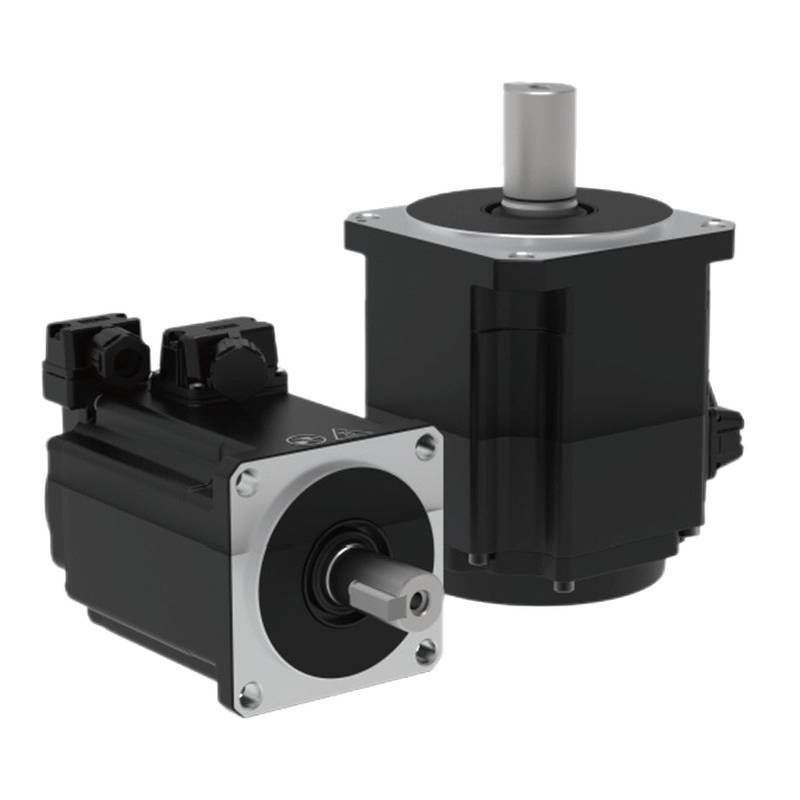

Motor de Servo AC HollySys DXM para Máquinas de Automação Industrial

Engenheiros que buscam a resposta dinâmica ideal em máquinas de automação industrial de alta velocidade podem aproveitar a série de Servomotores CA HollySys DXM. Projetados para fornecer alta densidade de potência e saída de torque precisa, esta linha de motores integra configurações eletromagnéticas avançadas para eliminar o desfoque de movimento e garantir o posicionamento rígido. Com o suporte de cadeias de suprimentos regionais flexíveis, essas unidades atendem a demandas industriais rigorosas de precisão em automação.

Os projetistas de automação industrial frequentemente encontram desafios como fuga térmica durante operações de ciclo pesado, ressonância mecânica sob inércias incompatíveis e restrições de espaço em compartimentos de máquinas compactas. O Servomotor CA DXM aborda esses gargalos por meio de simulação eletromagnética otimizada e consistência de fabricação refinada. Ao reduzir o torque de cogging e diminuir os perfis de inércia do rotor, o motor oferece rotação em baixa velocidade excepcionalmente suave e perfis de aceleração rápidos. A integração de opções de vedação robustas atinge uma classificação de proteção ambiental IP67, salvaguardando os enrolamentos internos contra a entrada de fluidos e partículas em ambientes industriais severos.

Especificações Técnicas

Faixa de Potência: 0,05 kW - 7,5 kW @ Operação Contínua

Tamanho do Flange: 40 mm - 180 mm @ Métrica Padrão

Tensão Nominal: 220 V / 380 V @ Rede Trifásica ou Monofásica

Torque Nominal: 0,16 N•m - 48,0 N•m @ Velocidade Nominal

Torque Máximo: 0,56 N•m - 119,0 N•m @ Pico Transitório

Velocidade Nominal: 1500 rpm / 2000 rpm / 3000 rpm @ Carga Contínua

Velocidade Máxima: 3000 rpm / 6000 rpm @ Faixa Dinâmica Estendida

Inércia do Rotor: 0,018 kg•cm² - 160,45 kg•cm² @ Dependente do Modelo

Corrente Nominal: 0,58 Arms - 26,45 Arms @ Equilíbrio Térmico

Corrente de Pico: 2,2 Arms - 60,23 Arms @ Aceleração Transitória

Classe de Proteção: IP67 @ Vedação de Montagem Completa

Integração de Sistema e Configuração de Hardware

A instalação elétrica adequada do Servomotor CA DXM requer estrita aderência aos protocolos de blindagem e aterramento para eliminar a interferência eletromagnética de alta frequência. Os cabos de potência e as linhas de feedback do encoder devem utilizar condutores de pares trançados blindados, com as malhas de blindagem terminadas a 360 graus no chassi do servoconversor usando braçadeiras de fixação metálicas. Evite passar os cabos de potência do motor em paralelo com fiação de sensores sensíveis ao longo de calhas de cabos longas. Garanta que a estrutura do motor esteja firmemente conectada ao barramento de terra da máquina usando tiras de cobre de baixa impedância para evitar loops de terra e eliminar feedback de tensão parasita para o controlador. O alinhamento mecânico durante a montagem requer acoplamento de precisão para evitar o carregamento radial do eixo além dos limites de projeto do fabricante.

Confiabilidade e Durabilidade Ambiental

A dissipação térmica e a integridade estrutural ditam a confiabilidade operacional de longo prazo dos servoconversores industriais em ciclos de serviço contínuo. A série DXM utiliza caminhos de condução térmica otimizados dentro de sua carcaça fundida, reduzindo os aumentos de temperatura dos enrolamentos durante etapas de aceleração de alta frequência. A arquitetura eletromagnética avançada combinada com materiais magnéticos permanentes de alto grau permite a entrega de torque de pico de até 350% da classificação nominal sem sustentar riscos de desmagnetização. A configuração de vedação IP67 evita a infiltração de líquido de arrefecimento, névoa de óleo e pó metálico, tornando o motor adequado para centros de usinagem agressivos, linhas de montagem automatizadas e ambientes de embalagem com lavagem.

Orientação de Seleção e Opções Alternativas

A escolha do modelo correto no catálogo DXM requer uma avaliação cuidadosa da proporção de inércia da carga mecânica, do torque de aceleração de pico e da tensão de barramento disponível. Os engenheiros devem combinar modelos de baixa inércia (como as séries DXM-H040 e DXM-H060) para aplicações de posicionamento ponto a ponto de alta frequência, enquanto modelos de alta inércia (como a série DXM-M180) adequam-se a eixos de corte pesados onde a estabilidade da carga supera as transições rápidas de solavanco. A Beijing Zhongping Technology oferece suporte de engenharia abrangente, auxiliando as equipes técnicas com seleção de referência cruzada, revisões de simulação térmica e atendimento de estoque local para minimizar o tempo de inatividade da máquina.

Perguntas Frequentes (FAQ)

1. Qual é o prazo de entrega típico e a disponibilidade de estoque para as variantes padrão do servomotor DXM?

As configurações padrão são geralmente estocadas regionalmente para apoiar prototipagem rápida e substituições de manutenção de emergência. Cronogramas de entrega específicos dependem das opções de personalização do encoder e das quantidades encomendadas.

2. Qual cobertura de garantia se aplica à série HollySys DXM adquirida por canais autorizados?

Uma garantia abrangente do fabricante de 12 meses cobre defeitos de materiais e mão de obra, apoiada por protocolos de verificação de qualidade pré-envio.

3. O servomotor DXM pode operar com servocontroladores e acionamentos de terceiros?

Sim, desde que o acionamento suporte a classe de tensão correspondente, os limites de corrente e os protocolos de comunicação de feedback compatíveis ou tipos de encoder especificados para a variante DXM escolhida.

4. Como a variante de alimentação de 380 V difere eletricamente da variante de 220 V na classe de potência de 1 kW?

O modelo de 380 V consome valores de corrente nominal e de pico mais baixos (por exemplo, 3,44 Arms de corrente nominal para DXM-L100*-10030-3C*-A1) em comparação com a versão de 220 V (6,25 Arms), permitindo seções transversais de cabos menores e perdas térmicas reduzidas nas linhas de distribuição.

5. Quais medidas evitam flutuações de torque de cogging durante a operação em velocidade ultrabaixa?

A série DXM incorpora combinações otimizadas de ranhura-pólo e tolerâncias de fabricação rígidas na colocação de aço magnético, o que minimiza as forças de detenção magnética e garante um controle de velocidade excepcionalmente suave.

6. O resfriamento a ar forçado é necessário para os modelos de flange de 180 mm de alta potência durante a operação contínua?

A níveis de torque contínuo nominal, a convecção natural e a condução através da placa de montagem da máquina são geralmente suficientes, desde que a temperatura ambiente permaneça dentro dos limites industriais padrão.

7. Como os engenheiros devem lidar com problemas de ressonância mecânica ao emparelhar o motor com acionamentos por correia de alta conformidade?

Os integradores de sistema devem utilizar os filtros de entalhe internos do servoconversor e as funções de ajuste automático em tempo real para suprimir as frequências ressonantes e ajustar os parâmetros de ganho do loop de velocidade de acordo.

8. Quais configurações de encoder estão disponíveis mediante solicitação para projetos de máquinas personalizados?

Várias configurações de encoder serial incremental, absoluto e multiturn podem ser integradas com base em requisitos específicos de loop de controle e compatibilidade de interface do controlador.
