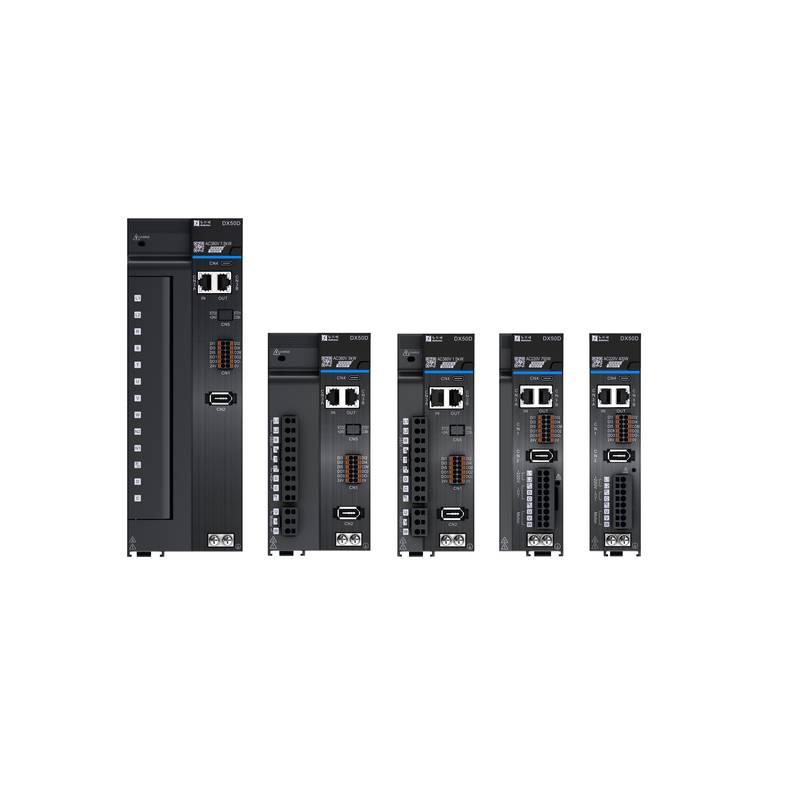

A série de servoamplificadores HollySys DX50 PROFINET oferece controles de movimento precisos para equipamentos avançados de automação industrial. Esta linha de servo AC de alto desempenho abrange uma faixa de potência de 0,2 kW a 7.5 kW com interfaces de comunicação Ethernet padrão. Com o suporte de estoque local e orientação técnica da 北京众平科技股份有限公司 (Beijing Zhongping Technology), os fabricantes de máquinas podem integrar esses inversores de forma eficiente em sistemas de múltiplos eixos.
Os engenheiros de automação industrial frequentemente enfrentam restrições de largura de banda e desafios de sincronização em redes de controle distribuídas. A série DX50 atende a essas demandas utilizando o protocolo de comunicação determinístico PROFINET. Isso garante uma troca rápida de dados entre o controlador host de nível superior e vários servoamplificadores em rede. Ao integrar algoritmos avançados de processamento de sinal digital, o inversor minimiza a ondulação de velocidade e melhora o tempo de estabilização durante tarefas de posicionamento de alta frequência. O design de hardware robusto incorpora recursos de proteção abrangentes contra sobretensão, sobrecorrente e sobrecarga térmica, garantindo uma operação estável em ambientes fabris agressivos.
Especificações Técnicas
Série: DX50-PROFINET
Faixa de Potência Suportada: 0,2 kW - 7,5 kW @ 50 Hz/60 Hz
Protocolo de Comunicação: PROFINET @ Interface Ethernet
Modelo 220V DX50D-S2-020-N Potência: 0,2 kW @ 200 VAC - 240 VAC
Modelo 220V DX50D-S2-020-N Corrente de Entrada Contínua: 2,3 Arms @ 200 VAC
Modelo 220V DX50D-S2-020-N Corrente de Saída Contínua: 1,6 Arms @ 200 VAC
Modelo 220V DX50D-S2-020-N Corrente de Saída Máxima: 5,8 Arms @ 200 VAC
Modelo 220V DX50D-S2-040-N Potência: 0,4 kW @ 200 VAC - 240 VAC
Modelo 220V DX50D-S2-040-N Corrente de Entrada Contínua: 4,0 Arms @ 200 VAC
Modelo 220V DX50D-S2-040-N Corrente de Saída Contínua: 2,8 Arms @ 200 VAC
Modelo 220V DX50D-S2-040-N Corrente de Saída Máxima: 10,1 Arms @ 200 VAC
Modelo 220V DX50D-S2-075-N Potência: 0,75 kW @ 200 VAC - 240 VAC
Modelo 220V DX50D-S2-075-N Corrente de Entrada Contínua: 7,9 Arms @ 200 VAC
Modelo 220V DX50D-S2-075-N Corrente de Saída Contínua: 5,5 Arms @ 200 VAC
Modelo 220V DX50D-S2-075-N Corrente de Saída Máxima: 16,9 Arms @ 200 VAC
Modelo 220V DX50D-S2-075-N Valor do Resistor Interno: 50,0 Ω @ 50 W
Modelo 220V DX50D-T2-100-N Potência: 1,0 kW @ 200 VAC - 240 VAC
Modelo 220V DX50D-T2-100-N Corrente de Entrada Contínua: 9,6 Arms @ Monofásico 220V
Modelo 220V DX50D-T2-100-N Corrente de Saída Contínua: 7,6 Arms @ 200 VAC
Modelo 220V DX50D-T2-100-N Corrente de Saída Máxima: 23,0 Arms @ 200 VAC
Modelo 220V DX50D-T2-100-N Valor do Resistor Interno: 25,0 Ω @ 80 W
Modelo 220V DX50D-T2-150-N Potência: 1,5 kW @ 200 VAC - 240 VAC
Modelo 220V DX50D-T2-150-N Corrente de Entrada Contínua: 12,8 Arms @ Monofásico 220V
Modelo 220V DX50D-T2-150-N Corrente de Saída Contínua: 11,6 Arms @ 200 VAC
Modelo 220V DX50D-T2-150-N Corrente de Saída Máxima: 32,0 Arms @ 200 VAC
Modelo 220V DX50D-T2-150-N Valor do Resistor Interno: 25,0 Ω @ 80 W
Modelo 380V DX50D-T3-100-N Potência: 1,0 kW @ 380 VAC - 480 VAC
Modelo 380V DX50D-T3-100-N Corrente de Entrada Contínua: 2,4 Arms @ 380 VAC
Modelo 380V DX50D-T3-100-N Corrente de Saída Contínua: 3,5 Arms @ 380 VAC
Modelo 380V DX50D-T3-100-N Corrente de Saída Máxima: 11,0 Arms @ 380 VAC
Modelo 380V DX50D-T3-100-N Valor do Resistor Interno: 100,0 Ω @ 80 W
Modelo 380V DX50D-T3-150-N Potência: 1,5 kW @ 380 VAC - 480 VAC
Modelo 380V DX50D-T3-150-N Corrente de Entrada Contínua: 3,6 Arms @ 380 VAC
Modelo 380V DX50D-T3-150-N Corrente de Saída Contínua: 5,4 Arms @ 380 VAC
Modelo 380V DX50D-T3-150-N Corrente de Saída Máxima: 14,0 Arms @ 380 VAC
Modelo 380V DX50D-T3-150-N Valor do Resistor Interno: 100,0 Ω @ 80 W
Modelo 380V DX50D-T3-200-N Potência: 2,0 kW @ 380 VAC - 480 VAC
Modelo 380V DX50D-T3-200-N Corrente de Entrada Contínua: 5,6 Arms @ 380 VAC
Modelo 380V DX50D-T3-200-N Corrente de Saída Contínua: 8,4 Arms @ 380 VAC
Modelo 380V DX50D-T3-200-N Corrente de Saída Máxima: 20,0 Arms @ 380 VAC
Modelo 380V DX50D-T3-200-N Valor do Resistor Interno: 50,0 Ω @ 80 W
Modelo 380V DX50D-T3-300-N Potência: 3,0 kW @ 380 VAC - 480 VAC
Modelo 380V DX50D-T3-300-N Corrente de Entrada Contínua: 8,0 Arms @ 380 VAC
Modelo 380V DX50D-T3-300-N Corrente de Saída Contínua: 11,9 Arms @ 380 VAC
Modelo 380V DX50D-T3-300-N Corrente de Saída Máxima: 30,0 Arms @ 380 VAC
Modelo 380V DX50D-T3-300-N Valor do Resistor Interno: 50,0 Ω @ 80 W
Modelo 380V DX50D-T3-500-N Potência: 5,0 kW @ 380 VAC - 480 VAC
Modelo 380V DX50D-T3-500-N Corrente de Entrada Contínua: 12,0 Arms @ 380 VAC
Modelo 380V DX50D-T3-500-N Corrente de Saída Contínua: 16,5 Arms @ 380 VAC
Modelo 380V DX50D-T3-500-N Corrente de Saída Máxima: 42,0 Arms @ 380 VAC
Modelo 380V DX50D-T3-500-N Valor do Resistor Interno: 35,0 Ω @ 100 W
Modelo 380V DX50D-T3-600-N Potência: 6,0 kW @ 400 VAC
Modelo 380V DX50D-T3-600-N Corrente de Entrada Contínua: 16,0 Arms @ 380 VAC
Modelo 380V DX50D-T3-600-N Corrente de Saída Contínua: 20,8 Arms @ 380 VAC
Modelo 380V DX50D-T3-600-N Corrente de Saída Máxima: 53,0 Arms @ 380 VAC
Modelo 380V DX50D-T3-600-N Valor do Resistor Interno: 35,0 Ω @ 100 W
Modelo 380V DX50D-T3-750-N Potência: 7,5 kW @ 400 VAC
Modelo 380V DX50D-T3-750-N Corrente de Entrada Contínua: 21,0 Arms @ 380 VAC
Modelo 380V DX50D-T3-750-N Corrente de Saída Contínua: 25,7 Arms @ 380 VAC
Modelo 380V DX50D-T3-750-N Corrente de Saída Máxima: 65,0 Arms @ 380 VAC
Modelo 380V DX50D-T3-750-N Valor do Resistor Interno: 35,0 Ω @ 100 W
Categoria de Sobretensão: III @ Padrões IEC
Integração de Sistema e Configuração de Hardware
A instalação correta do servoamplificador DX50 PROFINET requer atenção cuidadosa ao aterramento, blindagem e cabos de alimentação. Os engenheiros devem afastar os cabos do encoder e de comunicação das linhas de energia de alta tensão para evitar interferência eletromagnética. O uso de cabos de par trançado blindados para a comunicação PROFINET garante a integridade dos dados em ambientes industriais ruidosos. O terminal de aterramento no chassi deve se conectar diretamente a um aterramento de gabinete de baixa impedância para suprimir ruídos de alta frequência.
O gerenciamento térmico é outro aspecto crítico durante a configuração do hardware. As unidades que utilizam resfriamento natural, como os modelos de 0,2 kW a 0,75 kW, exigem folga adequada acima e abaixo do invólucro para convecção natural. Modelos de maior potência dependem de resfriamento a ar forçado por meio de ventoinhas integradas, exigindo caminhos de fluxo de ar desobstruídos dentro do gabinete de controle. Garantir a folga adequada evita o desligamento térmico durante ciclos contínuos de alta carga.
Confiabilidade e Durabilidade Ambiental
A série DX50 foi projetada para suportar condições industriais exigentes com uma classificação de Categoria de Sobretensão III. Os circuitos internos utilizam componentes de alta qualidade selecionados para uma vida útil operacional estendida sob vibração contínua e estresse térmico. As configurações dos resistores de frenagem variam conforme o tamanho da carcaça, com resistores embutidos fornecidos nas faixas de maior potência para absorver energia regenerativa durante fases de desaceleração rápida.
A manutenção de rotina envolve a inspeção da operação da ventoinha de refrigeração e a verificação do torque dos parafusos dos terminais para evitar conexões soltas causadas por vibração mecânica. O layout estrutural robusto minimiza os pontos de acúmulo de poeira, enquanto as placas de circuito revestidas protegem contra umidade e partículas corrosivas encontradas em plantas de fabricação típicas.
Orientação de Seleção e Opções Alternativas
Ao selecionar um servoamplificador da linha DX50, os engenheiros devem avaliar os requisitos de corrente contínua e de pico do motor da aplicação. Combinar a capacidade de saída do amplificador com a classificação nominal do motor garante um desempenho dinâmico ideal sem acionar as proteções térmicas. Para aplicações que exigem diferentes arquiteturas de barramento, modelos alternativos dentro do ecossistema mais amplo HollySys oferecem protocolos CANopen ou EtherCAT. As equipes de suporte técnico da 北京众平科技股份有限公司 (Beijing Zhongping Technology) podem ajudar os clientes com a referência cruzada de números de peças legados e a verificação da disponibilidade de estoque para implantação rápida.
Perguntas Frequentes (FAQ)
1. Qual é a cobertura de garantia padrão e a política de devolução para este produto?
A 北京众平科技股份有限公司 (Beijing Zhongping Technology) oferece uma garantia abrangente de 12 meses cobrindo defeitos de fabricação, apoiada por inspeções de qualidade antes do envio.
2. Como posso verificar os níveis atuais de estoque e os prazos de entrega para pedidos urgentes?
Entre em contato diretamente com a equipe de vendas e suporte técnico para verificar o inventário do armazém em tempo real e agilizar os arranjos de remessa.
3. A série DX50 suporta motores de terceiros ou apenas proprietários?
O inversor suporta motores servo AC síncronos de ímã permanente padrão, desde que o feedback do encoder e os parâmetros elétricos estejam alinhados corretamente.
4. Qual ferramenta de software é necessária para configurar e ajustar o amplificador?
A configuração utiliza o software de comissionamento dedicado HollySys através da porta Ethernet integrada para ajuste de parâmetros e monitoramento em tempo real.
5. Como a interface PROFINET lida com a sincronização de movimento em tempo real?
A comunicação PROFINET IRT permite tempos de ciclo determinísticos, garantindo a execução sincronizada de trajetórias em topologias em rede de múltiplos eixos.
6. Os resistores de frenagem externos são obrigatórios para todas as classificações de potência?
As unidades de menor potência exigem resistores de frenagem externos se as cargas de alta inércia pararem com frequência, enquanto algumas carcaças maiores selecionadas possuem resistores embutidos.
7. Qual é a temperatura ambiente máxima de operação para esses amplificadores?
A unidade opera de forma confiável até 50°C, desde que a ventilação do gabinete atenda às especificações mínimas de folga descritas no manual.
8. A fonte de alimentação monofásica de 220V pode ser usada com modelos trifásicos?
Os modelos trifásicos exigem a tensão de entrada CA trifásica especificada para fornecer o torque de saída nominal e manter a estabilidade da tensão do barramento.
