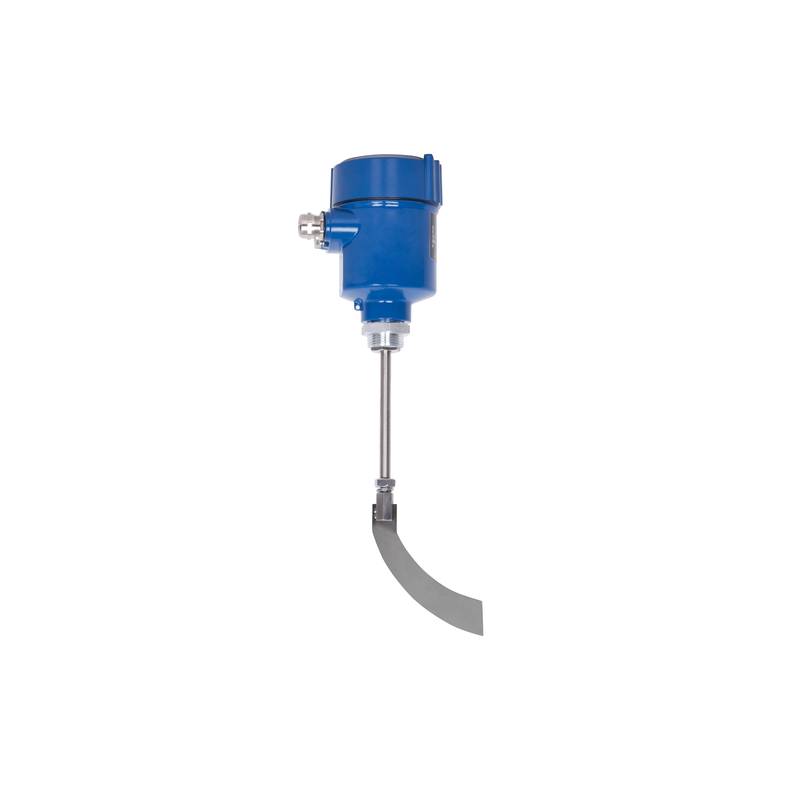

O interruptor de nível de palheta rotativa ALZK-500 fornece detecção de material sólido confiável para aplicações em pó e granulados. Projetado para desempenho robusto, esta unidade integra-se perfeitamente em arquiteturas de controle industrial.
O interruptor de nível de palheta rotativa ALZK-500 é um dispositivo de controle de campo especializado, projetado para detectar a altura do nível de materiais sólidos, como pós e substâncias granulares, em ambientes de processamento industrial. Operadores de plantas e engenheiros de manutenção em setores como processamento de alimentos, produtos farmacêuticos e fabricação química enfrentam desafios persistentes relacionados à detecção confiável de sólidos sob condições severas de poeira, empastamento de material e desgaste mecânico. Este produto resolve esses problemas empregando um design de vedação especializado, capacidades excepcionais de proteção contra sobrecarga e uma estrutura de instalação mecânica simplificada. Operando principalmente na camada de controle de campo da arquitetura de automação industrial, ele faz interface direta com lógica de relê local ou controladores lógicos programáveis para evitar transbordo de silos, condições de funcionamento a seco e escassez de material. Ao converter a resistência mecânica da palheta em sinais de comutação elétrica confiáveis, ele garante o monitoramento contínuo e automatizado do inventário sem exigir rotinas de calibração complexas.
Especificações Técnicas
Faixa de Medição: 0 ~ 2000 mm
Temperatura de Operação: -10 ~ 350 ℃
Fonte de Alimentação: 24 VDC / 220 VAC
Material da Carcaça: Liga de alumínio fundido sob pressão
Proteção do Invólucro: IP65
Conexão de Processo: Flange com rosca G1
Faixa de Torque: Tensão multiestágio ajustável
Contato de Saída: Saída de relé SPDT 5 A @ 250 VAC
Como Funciona
O ciclo operacional depende de um micromotor síncrono que aciona uma palheta rotativa a uma velocidade constante e baixa quando a câmara de medição está livre de material.
À medida que os sólidos a granel se acumulam e submergem as pás da palheta, a resistência física interrompe a rotação do eixo interno, gerando um torque reativo contra o mecanismo de mola interno.
Essa deflexão rotacional força o acionamento de um microinterruptor, alterando o estado do contato elétrico para sinalizar um alarme de nível alto ou uma condição de intertravamento de controle.
Assim que o nível do material recua abaixo do raio da palheta, a tensão da mola interna restaura o eixo principal à sua posição original, liberando o microinterruptor e retomando a rotação do motor.
Os usuários podem ajustar a configuração de tensão interna para corresponder às densidades aparente de materiais específicos, garantindo o equilíbrio de sensibilidade para pós leves versus grânulos pesados.
[DIAGRAMA: Vista explodida do motor interno do ALZK-500, conjunto de ajuste de tensão da mola e arranjo de vedação do eixo da palheta]
Por Que Este Produto
Quando sua instalação de manuseio a granel requer detecção de nível confiável em meios densos e abrasivos, este produto oferece durabilidade excepcional através de um eixo reforçado e estrutura de rolamento que suporta cargas laterais pesadas.
Quando sua aplicação exige resistência a processos térmicos extremos, esta unidade oferece estabilidade operacional de até 350 ℃ através de um design especializado de isolamento de alta temperatura.
Quando seus engenheiros de instalação precisam de uma configuração mecânica rápida e sem complicações, este interruptor fornece montagens de flange rosqueadas padronizadas que se integram diretamente às portas de vasos existentes.
Quando sua planta requer compatibilidade com múltiplas tensões para diversos painéis elétricos, este equipamento acomoda padrões de fornecimento de 24 VDC e 220 VAC sem esforço.
Quando seu cronograma de manutenção requer a minimização de paradas inesperadas, a robusta embreagem de proteção contra sobrecarga evita queima do motor durante bloqueios mecânicos graves.
Quando sua equipe de compras avalia o valor do ciclo de vida a longo prazo, este interruptor garante uma vida útil de serviço confiável e de baixa manutenção, respaldada pela Beijing Zhongping Technology, fornecendo assistência técnica profissional e disponibilidade confiável de componentes locais.
Integração de Sistemas e Configuração de Hardware
A integração em painéis de controle industrial ou caixas de junção de campo requer atenção cuidadosa às práticas de fiação elétrica para evitar modos de falha industrial comuns. Conecte os terminais de fonte de alimentação e saída de relé usando cabos blindados multipares para isolar sinais de controle de linhas de motores de alta tensão e inversores de frequência. Certifique-se de que as blindagens dos cabos estejam devidamente terminadas no barramento de aterramento do painel de controle para eliminar interferência eletromagnética e loops de terra. Ao montar a unidade em silos de armazenamento ou vasos de processo, verifique se o ângulo de inserção evita o impacto direto e de alta velocidade do material durante os ciclos de enchimento pneumático. Use selantes de rosca ou juntas adequados que correspondam à classificação de pressão do vaso de processo para manter a integridade estrutural e evitar a entrada de poeira na interface do flange de montagem.
Confiabilidade e Durabilidade Ambiental
Projetado para serviços industriais exigentes, a unidade possui classificação de proteção contra entrada IP65 que protege os componentes eletromecânicos internos contra o acúmulo de poeira fina e jatos de lavagem. O mecanismo de acionamento interno incorpora barreiras térmicas especializadas e lubrificantes de alta temperatura para manter a integridade operacional em ambientes térmicos severos de até 350 ℃. Para maximizar a longevidade operacional, a manutenção de rotina deve incluir a inspeção do eixo da palheta externa quanto ao acúmulo de material ou desgaste abrasivo durante paradas programadas da planta. A construção mecânica robusta e os rigorosos padrões de controle de qualidade de fábrica garantem um tempo médio prolongado entre falhas, minimizando paradas operacionais inesperadas em linhas críticas de manuseio de material.
Orientação de Seleção e Opções Alternativas
A seleção do interruptor de nível correto requer a avaliação da temperatura do vaso, densidade do material e compatibilidade da conexão de flange para corresponder com precisão às restrições do processo. Para aplicações de temperatura ambiente padrão envolvendo pós leves, as configurações padrão fornecem sensibilidade ideal e custo-benefício. Ao manusear silos de agregados de alta temperatura ou grânulos químicos pegajosos, variantes especializadas de alta temperatura ou configurações de eixo estendido são recomendadas. A Beijing Zhongping Technology mantém um inventário abrangente de componentes originais de automação industrial e oferece suporte profissional de seleção de referência cruzada, garantindo entrega rápida e substituição perfeita para os requisitos específicos da sua planta.
Perguntas Frequentes (FAQ)
1. Qual é a disponibilidade atual de estoque local e o prazo de entrega para o ALZK-500?
A Beijing Zhongping Technology mantém inventário regional ativo desta unidade para apoiar o despacho imediato e minimizar o tempo de inatividade operacional causado por falhas de equipamentos.
2. Qual cobertura de garantia e procedimentos de RMA se aplicam a esta unidade?
Este produto é respaldado por uma garantia de fábrica abrangente de 12 meses, com suporte técnico localizado e processamento eficiente de autorização de devolução de mercadoria gerenciado pela Beijing Zhongping Technology.
3. Quais são os requisitos de fonte de alimentação elétrica e as especificações de consumo de energia?
A unidade suporta opções de entrada de energia dupla de 24 VDC ou 220 VAC, com uma classificação de consumo de energia interna inferior a 5 W durante a rotação normal do motor.
4. Que tipo de sinal de saída elétrica o interruptor fornece para o sistema de controle?
Ele fornece um contato de saída de relé unipolar de dupla saída (SPDT) padrão classificado para comutação de até 5 A a 250 VAC.
5. Qual é a classificação máxima de temperatura para aplicações de alta temperatura?
A unidade foi projetada para operar continuamente em temperaturas ambiente de processo de até 350 ℃.
6. Qual rosca mecânica ou tamanho de flange é usado para montagem em processo?
Ele utiliza uma conexão de flange roscada G1 padrão para fixação segura no vaso.
7. Como a sensibilidade da palheta é ajustada para diferentes densidades de material?
A sensibilidade é ajustada através de um mecanismo de tensão de mola interna que permite aos operadores calibrar o limite de torque com base no peso do pó ou grânulo.
8. Qual é a classificação de proteção contra entrada do invólucro contra poeira e umidade?
A carcaça é classificada segundo os padrões IP65, fornecendo proteção confiável contra a entrada de poeira e jatos de água de baixa pressão.
