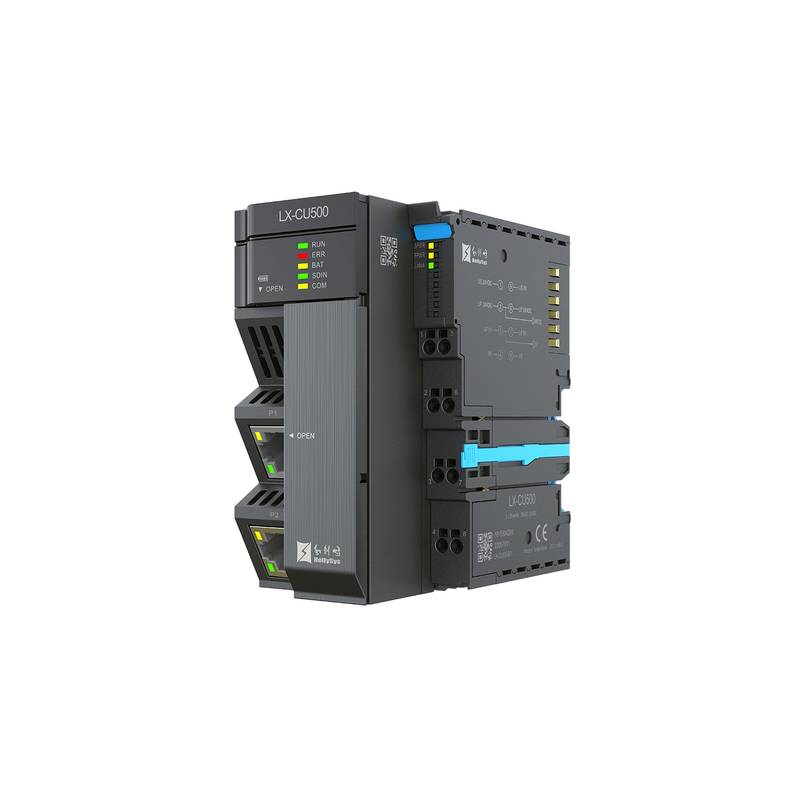

Automação PLC HollySys LX CU500, Servoacionamento CA de 64 eixos

Projetado para automação industrial avançada e controle de movimento determinístico, o controlador HollySys LX CU500 PLC Automation 64 Axis AC Servo Motion oferece desempenho de processamento multi-core. Ele gerencia eficientemente até 64 eixos de movimento sincronizado juntamente com operações lógicas complexas. Fornecido diretamente por canais de distribuição seguros, este controlador de alto desempenho oferece aos construtores de máquinas capacidades de computação robustas.

A série LX CU500 aborda desafios industriais críticos, como restrições severas de espaço em painéis e gargalos de comunicação de alta velocidade. Construído com base em um design de arquitetura aberta, o controlador apresenta um formato compacto que minimiza o espaço ocupado no painel sem sacrificar o poder de processamento. Ele suporta linguagens de programação padrão em conformidade com a norma IEC61131-3, juntamente com a biblioteca de controle de movimento PLCopen, permitindo uma integração perfeita aos fluxos de trabalho de desenvolvimento existentes. O sistema acomoda múltiplos protocolos de comunicação industrial, permitindo a troca de dados em tempo real com equipamentos de automação de terceiros. Além disso, o suporte a hot-plugging e os recursos de rede em anel aumentam a disponibilidade do sistema e a estabilidade operacional em ambientes de fabricação exigentes.

Especificações Técnicas

Tempo de Execução de Bit: 3 ns @ Conjunto de Instruções Básicas

Memória do Programa do Usuário: 6 MB @ Operação Padrão

Armazenamento em Cartão SD: <=32 GB @ Substituível a Quente (Hot-Swappable)

Área I de Variáveis de Entrada: 256 KB @ Memória do Sistema

Área Q de Variáveis de Saída: 256 KB @ Memória do Sistema

Área M de Variáveis Globais: 8 MB @ Memória do Sistema

Área N de Variáveis Globais: 6 MB @ Memória do Sistema

Área R de Memória Retentiva: 500 KB @ Backup de Queda de Energia

Interface Ethernet: 2 x Portas RJ45, Adaptável 10/100/1000 Mbps @ Unidade Principal

Tempo de Ciclo EtherCAT: Mínimo de 500 us @ Carga Máxima do Barramento

Suporte a Escravos EtherCAT: <=128 Estações @ Modelo LX-CU500

Eixos de Movimento Suportados: <=64 Eixos de Barramento EtherCAT @ Controle Sincronizado

Corrente de Saída do Lado do Sistema: Máximo de 1,5 A @ 24 VDC

Corrente de Saída do Lado de Campo: Máximo de 10 A @ 24 VDC

Consumo de Energia do Módulo: Máximo de 7 W @ Tensão Nominal

Dimensões Físicas: 56 x 109 x 90 mm (L x A x P) @ Montagem em Gabinete

Integração do Sistema e Configuração de Hardware

A integração do sistema requer atenção meticulosa à fiação física, ao aterramentos e às práticas de blindagem para evitar interferência eletromagnética em ambientes industriais de alto ruído. O controlador utiliza conectores de comunicação de grau industrial, incluindo portas RJ45 padrão e interfaces EtherCAT dedicadas, que exigem cabos de par trançado blindados para manter a integridade dos dados em longas distâncias. A instalação no gabinete deve obedecer às diretrizes adequadas de gerenciamento térmico, garantindo espaçamento adequado ao redor do invólucro de 56 x 109 x 90 mm para facilitar o resfriamento por convecção natural. O aterramento deve seguir uma configuração em topologia estrela, conectando o trilho DIN e os terminais de terra do sistema a um terra de baixa impedância para eliminar potenciais loops de terra. Ao utilizar o recurso de conexão a quente para módulos de expansão, os engenheiros devem verificar se a distribuição de energia local atende aos limites máximos de corrente de 1,5 A no lado do sistema e 10 A no lado de campo para evitar quedas de tensão durante a inserção ou remoção do módulo em tempo de execução.

Confiabilidade e Durabilidade Ambiental

A série LX CU500 foi projetada para suportar condições severas de chão de fábrica, oferecendo alta confiabilidade e um tempo médio estendido entre falhas. Sua arquitetura interna de estado sólido apresenta proteção robusta contra transitórios elétricos, flutuações de tensão e ruído de alta frequência comuns em setores de manufatura pesada. Os parâmetros operacionais são otimizados para faixas de temperatura industrial padrão, enquanto as placas de circuito interno com revestimento conformal (conformal coating) protegem contra umidade, partículas suspensas no ar e gases corrosivos. O controlador incorpora monitoramento de diagnóstico avançado, rastreando a temperatura do sistema, o status da fonte de alimentação e as taxas de erro de comunicação em tempo real. A manutenção é simplificada por meio de cartões de memória substituíveis a quente e substituição modular de componentes, minimizando o tempo médio de reparo e evitando paradas prolongadas na fábrica durante a manutenção programada.

Orientação de Seleção e Opções Alternativas

A seleção da variante de controlador apropriada depende fortemente da escala específica do projeto de automação, dos requisitos de topologia de rede e das demandas de sincronização de eixos. O modelo padrão LX-CU500 é adequado para aplicações multieixos que exigem até 64 eixos de movimento EtherCAT e processamento lógico de uso geral robusto. Para aplicações que exigem redundância de rede avançada, a variante LX-CU501 oferece suporte integrado a rede em anel por meio de portas físicas dedicadas. Ao expandir além das capacidades básicas de E/S ou integrar módulos de segurança funcional, os integradores de sistemas também podem avaliar modelos alternativos como o LX-CU510 e o LX-CU511 para atender a restrições específicas de topologia. A Beijing Zhongping Technology fornece consultoria técnica abrangente, oferecendo seleção especializada de referências cruzadas e suporte de estoque confiável para otimizar seu processo de compras de engenharia.

Perguntas Frequentes (FAQ)

1. Qual é o tempo mínimo de ciclo do barramento EtherCAT suportado pelo controlador LX CU500?

O tempo mínimo de ciclo do barramento EtherCAT é de 500 microssegundos, o que permite a transmissão de dados em alta velocidade e sincronização precisa para aplicações exigentes de controle de movimento multieixos.

2. O controlador suporta linguagens de programação padrão?

Sim, ele suporta totalmente linguagens de programação em conformidade com a norma IEC61131-3, juntamente com programação de alto nível em C/C++ e blocos de função de controle de movimento PLCopen padrão.

3. Qual é o número máximo de eixos servo EtherCAT que podem ser controlados?

O controlador suporta até 64 eixos de barramento EtherCAT, que podem incluir uma combinação de eixos virtuais e eixos de barramento físicos configurados por meio do software de engenharia.

4. O suporte a hot-swapping é compatível com módulos de expansão e cartões de memória?

Sim, o sistema suporta a funcionalidade de hot-plugging sob restrições operacionais específicas, e o slot de cartão SD suporta até 32 GB de armazenamento externo substituível a quente para registro de dados (data logging) e backup de programas.

5. Quais protocolos de comunicação são suportados nativamente pelas interfaces Ethernet embarcadas?

O controlador suporta nativamente vários protocolos industriais, incluindo EtherNet/IP (como mestre ou escravo), Modbus TCP, comunicação de socket livre TCP/IP e protocolos HLINK.

6. Como a memória do programa do usuário é alocada em todo o sistema?

O controlador fornece 6 MB de memória dedicada para programas de usuário, acompanhada por 256 KB para variáveis de entrada, 256 KB para variáveis de saída, 8 MB para variáveis globais M e 500 KB de armazenamento retentivo.

7. Quais são as dimensões físicas e as especificações de consumo de energia da unidade?

As dimensões físicas são 56 mm de largura, 109 mm de altura e 90 mm de profundidade. O consumo máximo de energia do sistema é classificado em 7 Watts.

8. Qual suporte de logística e garantia está disponível para pedidos feitos através da Beijing Zhongping Technology?

A Beijing Zhongping Technology fornece esta unidade a partir do estoque original de fábrica, apoiada por inspeções completas pré-envio e uma política de garantia padrão de 12 meses oferecida pelo fabricante.
