Módulo IO EtherCAT LX da HollySys Equipamento de Automação Industrial

Projetado para redes de automação industrial de alta velocidade, o módulo de E/S da série LX garante aquisição de sinais confiável e controle preciso em arquiteturas distribuídas. Distribuído pela Beijing Zhongping Technology, este sistema modular otimiza o espaço do armário de controle enquanto oferece tempos de resposta em nível de microssegundos.

Os sistemas modernos de automação industrial demandam tempos de ciclo ultrarrápidos, imunidade robusta a ruídos e manuseio de sinais de alta densidade para eliminar gargalos de processamento em linhas de produção de alta velocidade. O módulo de E/S da série LX opera nativamente em redes de barramento de campo de alta velocidade, como EtherCAT e PROFINET, reduzindo a latência de comunicação entre o controlador central e os atuadores de campo. Seu perfil ultrafino, apresentando uma largura mínima de módulo de 12 mm, permite que engenheiros mecânicos maximizem a utilização do espaço do armário de controle sem sacrificar a densidade de canais de E/S. A arquitetura modular utiliza terminais de conexão com mola e um design mecânico plug-and-play sem ferramentas, o que simplifica tanto a fiação inicial quanto a manutenção no local. Além disso, os diagnósticos integrados em nível de canal fornecem monitoramento de status em tempo real, reduzindo significativamente o tempo médio de reparo durante paradas inesperadas na linha.

Especificações Técnicas

Protocolo de Barramento: EtherCAT @ 100 Mbps

Tensão de Alimentação: 24 VDC ± 20% @ Alimentação do Sistema e de Campo

Largura Mínima do Módulo: 12 mm @ Configuração de Terminal Padrão

Canais de Entrada Digital: 16 Canais @ 24 VDC NPN/PNP

Canais de Saída Digital: 16 Canais @ 24 VDC Saída a Transistor

Corrente Máxima de Carga: 0,5 A @ Por Canal

Resolução de Entrada Analógica: 16 bits @ Modo de Tensão/Corrente

Tempo de Conversão: 60 μs @ Entrada de Tensão de Alta Velocidade de Canal Único

Temperatura de Operação: 0°C - 55°C @ Instalação em Armário Padrão

Temperatura de Armazenamento: -25°C - 70°C @ Sem Condensação

Grau de Proteção: IP20 @ Montagem em Armário de Controle

Modelo do Acoplador de Barramento: LX-IM001 @ Interface de Rede EtherCAT

Modelo do Acoplador Final: LX-IM002 @ Terminação de Barramento

Acoplador com Seletor de Endereço: LX-IM003 @ Configuração de Apelido de Estação

Entrada NPN de 16 Canais: LX-DI001 @ Filtragem Configurável de 24 VDC

Entrada PNP de 16 Canais: LX-DI002 @ Filtragem Configurável de 24 VDC

Entrada de 5VDC de 8 Canais: LX-DI005 @ Entrada Lógica PNP

Saída Digital de 16 Canais: LX-DO003 @ 0,5 A Por Canal

Saída a Relé de 4 Canais: LX-DO004 @ 1 A @ 230 VAC / 3 A @ 30 VDC

Saída de 5VDC de 8 Canais: LX-DO005 @ 8 mA Por Canal

Saída a Transistor de 4 Canais: LX-DO006 @ 2 A Por Canal

Entrada Analógica de Tensão de 4 Canais: LX-AI001 @ -10 V - 10 V / 0 V - 10 V

Entrada Analógica de Tensão de 8 Canais: LX-AI002 @ -10 V - 10 V / 0 V - 10 V

Entrada Analógica de Corrente de 4 Canais: LX-AI003 @ 0 mA - 20 mA / 4 mA - 20 mA

Entrada de Tensão de Alta Velocidade de 8 Canais: LX-AI102 @ ≤ 60 μs Tempo de Conversão

Entrada de Tensão Single-Ended de 8 Canais: LX-AI103 @ ≤ 500 μs Tempo para Todos os Canais

Saída Analógica de Tensão de 8 Canais: LX-AO002 @ -10 V - 10 V

Saída de Tensão/Corrente de 4 Canais: LX-AO003 @ Configurável para Múltiplas Faixas

Saída de Tensão de Alta Precisão de 8 Canais: LX-AO102 @ Resolução de 16 Bits

Terminal RS-232 de 2 Canais: LX-CM001 @ Protocolo Modbus RTU / ASCII

DB9 RS-232 de 2 Canais: LX-CM002 @ Protocolo Modbus RTU / ASCII

Terminal RS-485 de 2 Canais: LX-CM003 @ Suporte a Mestre / Escravo

DB9 RS-485 de 2 Canais: LX-CM004 @ Suporte a Mestre / Escravo

Módulo Escravo DeviceNet: LX-CM005 @ Interface de Comunicação

Módulo Mestre DeviceNet: LX-CM006 @ Interface de Comunicação

Módulo Mestre CANopen: LX-CM007 @ Protocolo CiA 301

Módulo Mestre Profibus DP: LX-CM009 @ Protocolo DP-V1

Módulo Coprocessador CPU: LX-CM010 @ SO C/C++ Embutido

Mestre DeviceNet Aprimorado: LX-CM106 @ Diagnóstico de Alimentação de Rede

Módulo Escravo EtherCAT: LX-CM020 @ Troca de Dados em Tempo Real

Módulo Mestre PROFINET RT: LX-CM022 @ Protocolo Classe A

Módulo Gateway: LX-CM026 @ EtherCAT para PROFINET

Entrada de Encoder de 2 Canais: LX-ECI001 @ Contador Diferencial de Alta Velocidade

Entrada de Encoder 24V de 2 Canais: LX-ECI002 @ Interface de Sinal Single-Ended

Encoder SSI de 2 Canais: LX-SSI001 @ Código Gray/Binário de 8 Bits - 32 Bits

Saída de Pulso de 2 Canais: LX-PO001 @ Controle de Movimento de Alta Velocidade

Entrada RTD de 4 Canais: LX-RTD001 @ Faixa de Resistência PT100 / Ni100

Entrada de Termopar de 4 Canais: LX-TC001 @ Resolução de 0,02°C

Termopar de Alta Precisão de 4 Canais: LX-TC601 @ Exatidão de 0,05% F.S.

HUB EtherCAT de 6 Canais: LX-HUB106 @ 1 Porta de Entrada e 5 Portas de Saída

HUB EtherCAT de 6 Canais: LX-HUB107 @ Suporte a Conexão a Quente (Hot-Connect)

Módulo de Relé de Potência: LX-PM003 @ Alimentação de Sistema e de Campo

Distribuição GND de 16 Canais: LX-AUX001 @ Alocação de Potencial

Distribuição 24V de 16 Canais: LX-AUX002 @ Alocação de Potencial

GND Aprimorado de 16 Canais: LX-AUX101 @ Alocação de Alta Corrente

24V Aprimorado de 16 Canais: LX-AUX102 @ Alocação de Alta Corrente

Placa de Cobertura Final: LX-AUX004 @ Proteção Mecânica

Integração de Sistema e Configuração de Hardware

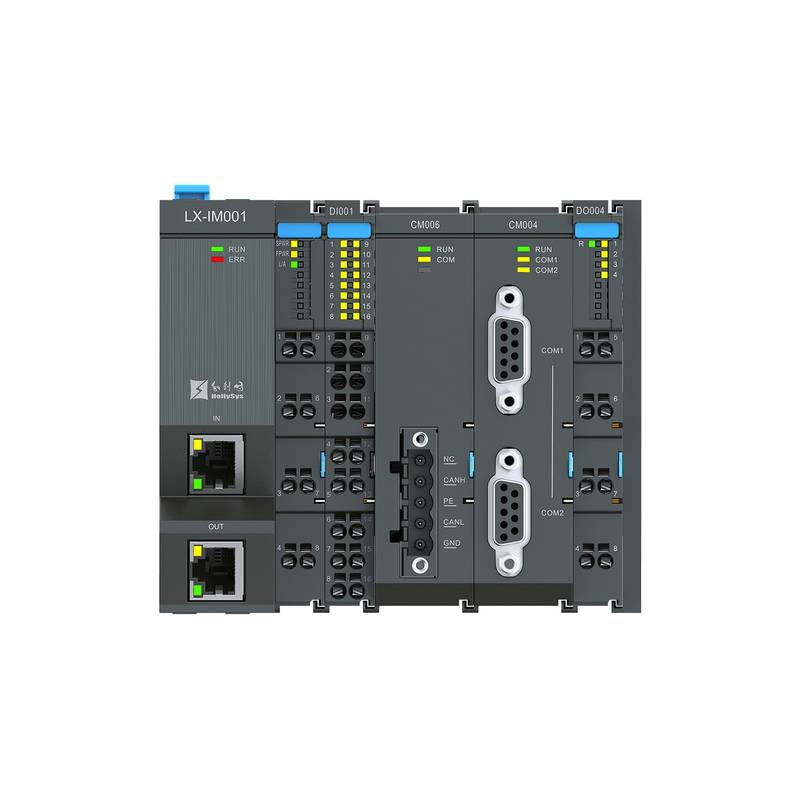

A implantação do módulo de E/S da série LX requer alinhamento mecânico adequado em trilhos DIN padrão de 35 mm. O sistema começa com um módulo acoplador EtherCAT, como o LX-IM001 ou LX-IM003, posicionado na extremidade esquerda do rack para receber pacotes de rede do controlador de nível superior. Os módulos de E/S subsequentes travam entre si por meio de um barramento de backlight de alta velocidade interno que distribui dados de comunicação e fontes de alimentação simultaneamente.

Cabos de par trançado blindado devem ser utilizados para todas as conexões de barramento de campo para mitigar interferências eletromagnéticas em ambientes industriais pesados. Os montadores de painel devem garantir que módulos de distribuição de potencial de terra, como o LX-AUX001 ou LX-AUX101, sejam integrados ao layout do rack para manter um terra de referência sólido e eliminar loops de terra em redes de sensores distribuídas.

Confiabilidade e Durabilidade Ambiental

O módulo de E/S da série LX foi construído para suportar condições operacionais industriais severas, apresentando classificação de invólucro IP20 adequada para instalação dentro de armários de controle elétrico selados. O gerenciamento térmico depende de resfriamento por convecção natural, exigindo folga vertical adequada de pelo menos 50 mm acima e abaixo do conjunto do rack para manter temperaturas operacionais ótimas entre 0°C e 55°C.

Para garantir estabilidade operacional a longo prazo, os circuitos internos incorporam barreiras de isolamento ótico avaliadas em até 500 VDC entre os canais de campo e a lógica do sistema. Esse isolamento galvânico protege as unidades centrais de processamento contra picos de tensão induzidos por cargas indutivas pesadas, comutação de relés ou inversores de frequência operando no mesmo chão de fábrica.

Orientações de Seleção e Opções Alternativas

A escolha da configuração correta depende fortemente da topologia de barramento específica, da densidade de canais e do tipo de sinal exigido pelo construtor da máquina. Para aplicações que exigem integração de rede contínua com múltiplos fornecedores, os engenheiros podem utilizar módulos gateway como o LX-CM026 para fazer a ponte entre redes EtherCAT e controladores mestres PROFINET.

Ao avaliar peças de reposição ou expandir arquiteturas legadas, a Beijing Zhongping Technology oferece suporte técnico abrangente, serviços de seleção por referência cruzada e acesso direto ao estoque original de fábrica para minimizar o tempo de inatividade durante atualizações do sistema.

Perguntas Frequentes (FAQ)

1. Qual é o número máximo de módulos de E/S que podem ser conectados a um único rack de acoplador?

Um único rack de acoplador normalmente suporta até 32 módulos de expansão, dependendo do consumo total de corrente e dos limites de consumo de energia da configuração específica do sistema.

2. A série LX suporta troca a quente (hot-swapping) de módulos durante a operação ativa?

Sim, modelos específicos como o LX-HUB107 suportam recursos de conexão a quente, permitindo que os engenheiros de manutenção substituam módulos defeituosos sem desligar toda a rede de barramento.

3. Como os endereços de barramento são configurados para os módulos acopladores EtherCAT?

Modelos como o LX-IM003 possuem chaves rotativas de hardware integradas que permitem aos engenheiros definir apelidos de estação manualmente antes da inicialização da rede.

4. Quais ambientes de programação são suportados pelo módulo coprocessador de CPU?

O coprocessador de CPU LX-CM010 executa um sistema operacional embutido independente e suporta nativamente as linguagens de programação padrão C e C++ para execução de algoritmos personalizados.

5. Os terminais com mola são removíveis para maior conveniência na fiação?

Todos os módulos padrão de 12 mm e 24 mm possuem blocos de terminais plug-and-play que podem ser cabeados independentemente antes de serem encaixados na carcaça do módulo.

6. Qual é a velocidade de conversão para módulos de entrada analógica de alto desempenho?

Os módulos de alto desempenho LX-AI102 e LX-AI103 alcançam um tempo de conversão de canal único inferior a 60 microssegundos sem filtragem digital.

7. Como o sistema gerencia a distribuição de energia para os sensores de campo?

Módulos de relé de potência como o LX-PM003 e módulos de distribuição de potencial como o LX-AUX002 injetam 24 VDC diretamente no rack do lado direito para alimentar atuadores e sensores externos.

8. Quais termos de garantia e prazo de entrega se aplicam aos pedidos feitos através de canais autorizados?

A Beijing Zhongping Technology fornece unidades originais de fábrica respaldadas por garantias padrão do fabricante e mantém um extenso estoque local para garantir o atendimento rápido de remessas.
