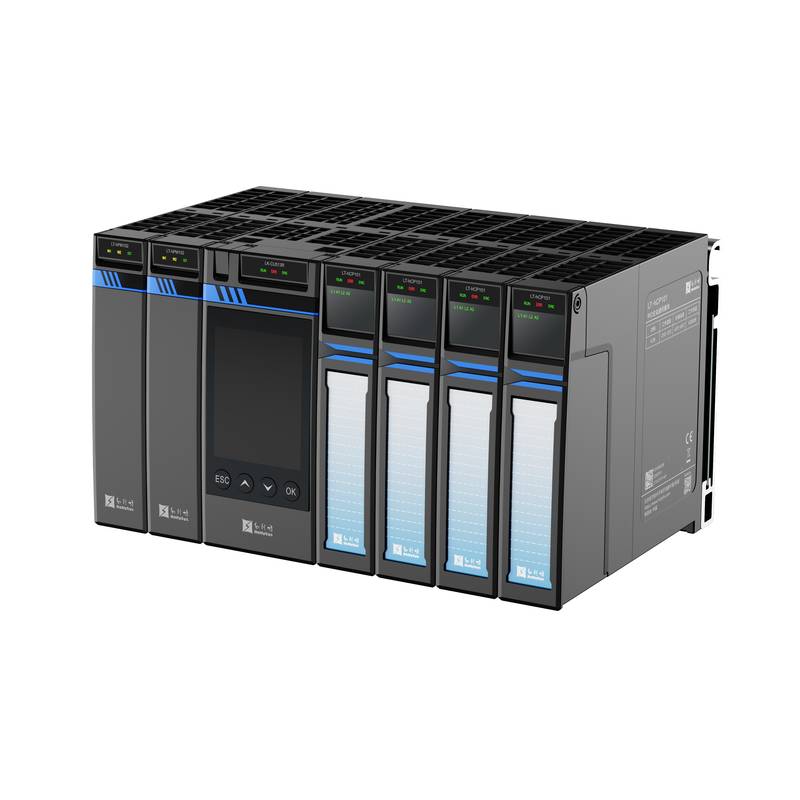

Como o primeiro CLP redundante de grande escala 100% localizado em nível de sistema do país, o controlador da série HollySys LK500 estabelece um novo parâmetro de confiabilidade para a automação industrial. Construído com base em duas décadas de experiência em engenharia de CLPs de médio a grande porte, ele oferece recursos robustos de redundância multinível e processamento de alta velocidade projetados para infraestruturas críticas.
Operando em ambientes municipais, de geração de energia e de centros de dados complexos, os sistemas de controle modernos exigem tempo de atividade ininterrupto absoluto e desempenho determinístico. O LK500 aborda esses desafios arquitetônicos combinando um processador quad-core de 1 GHz com um mecanismo de comutação de redundância inferior a 20 ms. Sua redundância abrangente de hardware engloba fontes de alimentação, CPUs de rack duplo, anéis de rede, módulos de interface e linhas de E/S, eliminando completamente pontos únicos de falha em aplicações de missão crítica.
Especificações Técnicas
Modelo da CPU: LK-CU513R @ Rack do Controlador Principal
Processador: Processador Quad-Core de 1 GHz @ Unidade de Processamento Central
Memória do Sistema: 1 GB @ RAM do Sistema
Capacidade de Armazenamento: 8 GB EMMC @ Armazenamento Não Volátil
Tempo de Execução de Bits: <= 5 ns @ Operação Booleana
Tempo de Execução de Inteiros: <= 15 ns @ Operação Aritmética
Tempo de Execução de Ponto Flutuante: <= 40 ns @ Operação de Ponto Flutuante
Armazenamento de Programa: >= 16 MB @ Memória Flash
Consumo de Energia: <= 6.5 W @ Alimentação do Backplane de 24 VCC
Temperatura de Operação: 0°C - 60°C @ Ambiente Industrial Padrão
Grau de Proteção: IP20 @ Proteção do Invólucro
Dimensões: 60 mm x 140 mm x 145 mm @ L x A x P
Peso: 510 g @ Peso da Unidade do Módulo
破局高端：自主可控的系统级国产大型冗余PLC
A introdução da série LK500 representa um marco crítico na obtenção de autossuficiência tecnológica para sistemas de controle industrial. Com base em vinte anos de desenvolvimento especializado no setor de automação, esta plataforma preenche com sucesso a lacuna entre os sistemas importados de primeira linha e os requisitos de fabricação localizados. Projetado especificamente para aplicações de alta confiabilidade e alta segurança, ele fornece uma solução intransigente para infraestruturas nacionais essenciais.
Visando ambientes complexos, como estações de tratamento de água, subestações elétricas, operações de mineração em larga escala e centros de dados corporativos, o controlador garante a execução contínua de processos sob extremo rigor operacional. Ao oferecer uma arquitetura de sistema totalmente localizada, desde o processamento de silício até o firmware de aplicação, ele mitiga as vulnerabilidades da cadeia de suprimentos, entregando métricas de desempenho que rivalizam com os padrões globais de automação industrial.
硬核架构：全冗余设计与毫秒级无缝切换
A disponibilidade do sistema depende diretamente da tolerância a falhas arquitetônicas, e o LK500 implementa uma estrutura de redundância abrangente para proteger contra a degradação de hardware. O sistema suporta redundância de fonte de alimentação, sincronização principal-reserva de CPU de rack duplo, redundância de topologia de rede, redundância de módulo de interface (IM) e redundância completa de cartões de E/S. Todos os módulos suportam inserção e remoção a quente (hot-swapping) para facilitar a manutenção com tempo de inatividade zero.
As métricas de desempenho destacam a rápida recuperação de falhas do controlador, alcançando um tempo de comutação de redundância inferior a 20 milissegundos. A confiabilidade da rede é aprimorada ainda mais por meio de topologias físicas versáteis, incluindo anéis de fibra óptica simples ou duplos, redes estruturadas AB e configurações em estrela. A comunicação de nós remotos de longa distância é suportada por fibra óptica monomodo de até 20 km ou fibra multimodo de até 2 km, garantindo ampla cobertura em toda a planta sem degradação do sinal.
软硬兼施：IEC61131-3 与 C/C++ 双剑合璧及强大通信
A flexibilidade de engenharia é maximizada por meio de um ambiente de desenvolvimento integrado que adere estritamente ao padrão internacional IEC61131-3, enquanto estende o suporte às linguagens de programação avançadas C e C++. Essa abordagem de dois idiomas acomoda diversos backgrounds de engenharia, permitindo que os desenvolvedores de sistema otimizem algoritmos de controle complexos e executem o design de software modular de forma eficiente.
A interconectividade entre camadas de automação distintas é alcançada por meio de suporte nativo aos principais protocolos de comunicação industrial. O controlador integra perfeitamente PROFINET, EtherNet/IP, POWERLINK, Modbus TCP, Modbus RTU e OPC UA. Essa versatilidade de protocolo garante uma troca de dados suave com plataformas SCADA de terceiros, sistemas de planejamento de recursos empresariais (ERP) e instrumentação de campo distribuída, sem a necessidade de hardware de gateway complexo.
全景模块矩阵：从基础I/O到高精度采集的工程适配
A escalabilidade é um pilar fundamental da arquitetura do LK500, ancorada pelo módulo de CPU de alto desempenho LK-CU513R, que gerencia backplanes de até 18 slots, suportando mais de 80.000 pontos de E/S digitais e 40.000 pontos de E/S analógicos. O núcleo de processamento lida com até 16 tarefas periódicas que variam de 1 ms a 2.000 ms, juntamente com 128 tarefas de eventos e 4 interrupções temporizadas, garantindo um timing de execução preciso para malhas de controle exigentes.
Módulos de E/S especializados estendem o leque de implantação do sistema para domínios de medição de alta precisão e monitoramento de segurança. O portfólio de entradas analógicas inclui canais de alta velocidade capazes de varredura de módulo completo em 1 ms com precisão de 0,1%, além de módulos dedicados de detector de temperatura de resistência (RTD) que suportam configurações de múltiplos fios. Além disso, os módulos de sequência de eventos (SOE) fornecem resolução com registro de data/hora de 1 ms com buffer de eventos profundo, enquanto módulos dedicados de contador e saída de trem de pulso facilitam tarefas precisas de movimento e medição de frequência.
工业级可靠性与选型维护指南
A durabilidade industrial está embutida no projeto físico e lógico de cada componente do LK500. O sistema utiliza estruturas avançadas de memória não volátil que eliminam a necessidade de baterias de backup, preservando dados críticos durante quedas de energia, complementadas por um supercapacitor embutido que mantém o relógio em tempo real por até 30 dias. A segurança do sistema é reforçada por meio de gerenciamento de privilégios de usuário em vários níveis e um mecanismo de registro de diagnósticos integrado capaz de gravar mais de 10.000 eventos de sistema.
Ao executar a seleção de hardware para projetos de engenharia de grande escala, os integradores de sistemas devem avaliar a carga de processamento, a distribuição de E/S remota e as restrições ambientais. Os racks de controladores principais devem ser emparelhados com processadores de comunicação (CP) dedicados para descarregar o tráfego de rede, enquanto os nós de expansão remota utilizam módulos de interface robustos conectados via Ethernet industrial ou fibra óptica. Para aplicações especializadas, a consulta técnica com Beijing Zhongping Technology garante a seleção precisa de referência cruzada e a configuração ideal de hardware adaptada aos requisitos específicos da planta.
Perguntas Frequentes (FAQ)
1. Qual é a capacidade máxima de memória de programa suportada pela CPU do LK500?
O módulo de CPU LK-CU513R fornece 16 MB de armazenamento de memória de programa, suplementado por 8 GB de armazenamento não volátil EMMC e uma zona de retenção de dados retentivos de 200 KB.
2. O sistema suporta hot-swapping para todos os módulos de E/S?
Sim, toda a gama de backplanes, fontes de alimentação, unidades de CPU e módulos de E/S do LK500 suporta inserção e remoção a quente sob energia para facilitar a manutenção com tempo de inatividade zero.
3. Quais linguagens de programação são compatíveis com o ambiente de desenvolvimento?
O software de engenharia cumpre totalmente a estrutura padrão IEC61131-3, fornecendo suporte nativo para as linguagens de programação avançadas C e C++.
4. Como o controlador lida com a comutação redundante durante uma falha da CPU primária?
O sistema executa uma sincronização perfeita entre principal e reserva em CPUs de rack duplo, alcançando um tempo de comutação de redundância determinístico inferior a 20 milissegundos.
5. Qual é a distância máxima suportada para links de redundância de fibra óptica?
O controlador suporta transmissões de fibra óptica monomodo de até 20 km e links de fibra óptica multimodo de até 2 km usando módulos transceptores SFP substituíveis a quente.
6. Quais protocolos de comunicação industrial são suportados nativamente?
O controlador suporta nativamente os protocolos PROFINET, EtherNet/IP, POWERLINK, Modbus TCP, Modbus RTU, OPC UA e sincronização de tempo IRIG-B.
7. Qual é a velocidade de execução de instruções booleanas no processador LK-CU513R?
O processador quad-core de 1 GHz atinge um tempo de execução de bits menor ou igual a 5 nanossegundos e um tempo de execução de inteiros inferior a 15 nanossegundos.
8. As baterias de backup são necessárias para manter os dados retentivos durante quedas de energia?
Não, o sistema utiliza tecnologia avançada de memória não volátil que preserva variáveis retentivas sem exigir baterias de backup físicas, suportado por um capacitor interno para retenção do relógio em tempo real.
9. Como os integradores de sistemas podem obter suporte técnico localizado ou hardware de substituição?
As equipes de engenharia podem coordenar com a Beijing Zhongping Technology para acessar verificação abrangente de qualidade pré-embarque, assistência na seleção de referências cruzadas e suporte dedicado da cadeia de suprimentos regional.
10. Qual é a cobertura de garantia padrão e o cronograma de entrega para os componentes do LK500?
Os termos de aquisição, as garantias padrão de fábrica e os cronogramas de logística acelerada para o hardware original do LK500 podem ser obtidos diretamente entrando em contato com a rede de distribuição de vendas regionais autorizada.
