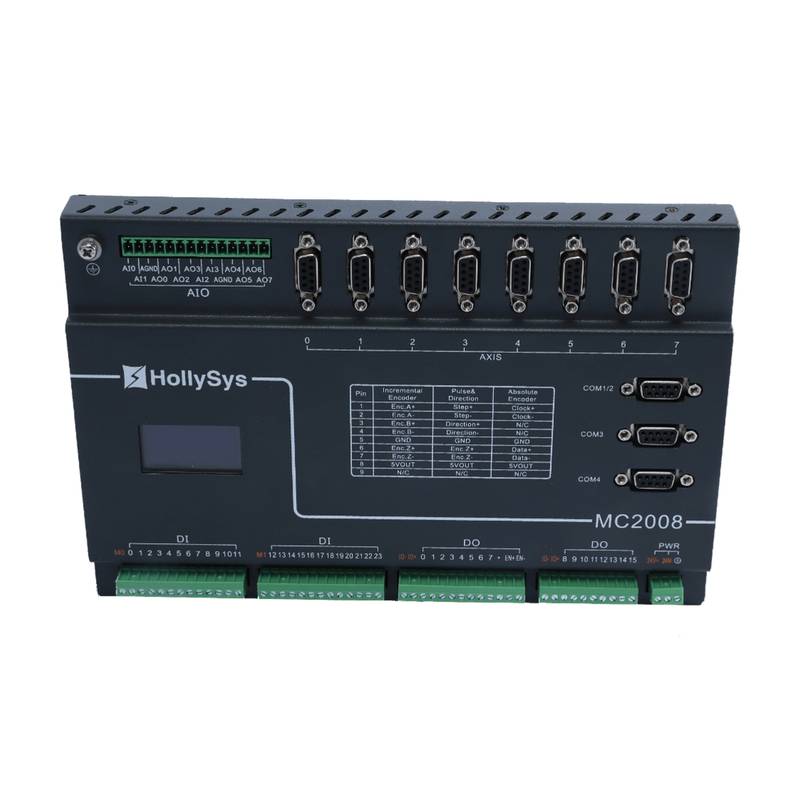

Projetada para demandas de automação multiaxis de alto desempenho, a série de controladores de movimento HollySys MC oferece acionamento de servo preciso e coordenação de barramento de pulso em diversas aplicações de maquinário industrial. Aproveitando uma arquitetura de processamento de núcleo duplo e interfaces de comunicação flexíveis, esta série de controladores de movimento garante sincronização ideal de ciclos e confiabilidade operacional.
A evolução da automação fabril moderna exige soluções avançadas de controle de movimento capazes de lidar com interpolação multiaxis complexa, amostragem de dados de alta velocidade e condições ambientais rigorosas. As arquiteturas tradicionais frequentemente encontram gargalos de largura de banda e atrasos de sincronização ao gerenciar servoacionamentos distribuídos e dispositivos de trem de pulsos em extensas linhas de produção. A série HollySys MC aborda esses desafios operacionais integrando processadores ARM Cortex-A9 de núcleo duplo de 667 MHz de alto desempenho com recursos dedicados de cálculo de ponto flutuante de precisão dupla de 64 bits. Essa arquitetura permite intervalos de atualização de servo que variam de 0,25 ms a 4,0 ms, garantindo trajetórias de movimento determinísticas e jitter mínimo. O ecossistema de hardware suporta protocolos de barramento de campo abrangentes, incluindo EtherCAT e Panasonic RTEX, juntamente com saídas analógicas e de direção de pulso tradicionais, fornecendo aos integradores de sistema máxima flexibilidade para retrofitting ou implantação em novas instalações. Além disso, a inclusão de canais robustos de E/S digitais e analógicas integrados, juntamente com a conformidade com a norma IEC 61131-3 por meio do software de programação Auto Think, simplifica o desenvolvimento de aplicativos para processamento de chapas metálicas, fabricação de semicondutores e robótica.
Especificações Técnicas
Máximo de Eixos: 64 axes @ System Level
Eixos Diretos: 4 axes @ MC2004
Eixos de Barramento: 64 axes @ MC1002E
Processador: ARM Cortex-A9 Dual-Core 667 MHz @ CPU Core
Memória: 256 MB DDR3 SDRAM @ System Memory
Ciclo de Atualização do Servo: 0.25 - 4 ms @ Real-Time Task
Precisão de Cálculo de Posição: 64-bit Double-Precision Floating-Point @ Math Coprocessor
Memória Flash: 16 MB @ Non-Volatile Storage
Suporte a Cartão SD: 32 GB FAT32 @ External Logging
Área Retentiva de Desligamento: 8 KB @ SRAM with Battery Backup
Canais de Entrada de Encoder: 8 channels @ MC2008
Frequência de Saída de Pulso: 2 MHz @ High-Speed PTO
Interface Ethernet: 10 / 100 / 1000 Mbps Adaptive @ RJ45 Port
Portas Seriais RS485: 2 ports @ Modbus-RTU Master/Slave
Interface de Barramento CAN: CAN2.0B / CANopen @ Communication Port
Canais DI Rápidos: 8 channels @ 200 kHz
Canais DO Rápidos: 16 channels @ 200 kHz
Entrada Analógica: 2 channels @ 0 - 10 V @ MC2004
Saída Analógica: 4 channels @ -10 V - 10 V @ MC2004
Dimensões (L x A x P): 246.0 x 164.4 x 43.2 mm @ MC2004
Peso: 1.6 kg @ Standard Chassis
Faixa de Temperatura Operacional: 0 - 60 °C @ Industrial Environment
Tensão Operacional Nominal: 24 VDC @ Power Supply Input
Integração de Sistema e Configuração de Hardware
A montagem mecânica adequada e a fiação elétrica são cruciais para estabelecer uma rede de automação industrial estável utilizando a série HollySys MC. O controlador deve ser instalado com segurança em trilhos DIN padrão ou por meio de montagem direta com suporte em um gabinete de controle ventilado para manter o gerenciamento térmico ideal. Cabos de par trançado blindados devem ser utilizados para todas as ligações de comunicação, incluindo EtherCAT, CANopen e interfaces seriais, para mitigar a interferência eletromagnética de inversores de frequência próximos e linhas de energia de alta tensão. As práticas de aterramento exigem uma conexão de aterramento de baixa impedância do chassi do controlador até a barra de aterramento do painel de controle principal, evitando efetivamente loops de terra e corrupção de sinal. Ao terminar as entradas de energia em 24 VDC, verifique a polaridade antes de energizar o sistema e separe a fiação de sinal de baixa tensão dos cabos de carga indutiva de alta potência para garantir a integridade do sinal em todos os canais de feedback de encoder e de pulso de alta velocidade.
Confiabilidade e Durabilidade Ambiental
Projetado para operação contínua em ambientes industriais exigentes, o controlador de movimento MC incorpora um design de ampla temperatura capaz de funcionar de forma confiável entre 0 °C e 60 °C. A arquitetura de baixo consumo mantém uma dissipação de energia típica abaixo de 5 W, minimizando o estresse térmico interno e aumentando a longevidade dos componentes. Parâmetros operacionais críticos e dados históricos de produção são preservados com segurança na área de memória retentiva de desligamento, apoiados por um relógio de tempo real integrado para o registro preciso de carimbos de data/hora de eventos. A conformidade com rigorosos padrões de certificação CE ressalta sua compatibilidade eletromagnética e segurança elétrica sob condições industriais pesadas. A manutenção de rotina envolve a verificação do aperto dos blocos de terminais, a inspeção dos filtros de ar do gabinete para evitar o acúmulo de poeira e o monitoramento dos indicadores LED de diagnóstico para avaliação da integridade do sistema em tempo real.
Orientação de Seleção e Opções Alternativas
A seleção da variante adequada da série MC depende fortemente da contagem de eixos necessária, da topologia de barramento e dos mecanismos de feedback específicos da máquina de destino. Para aplicações que exigem controle analógico tradicional ou posicionamento de pulso em malha fechada, modelos como o MC2004 e o MC2008 oferecem amplos recursos de eixo direto e E/S de alta velocidade. Para redes distribuídas de alto desempenho, modelos como o MC1002E fornecem integração dedicada de barramento EtherCAT, suportando até 64 eixos de barramento. Equipes de engenharia que buscam orientações sobre referência cruzada de modelos, estocagem de componentes localizados ou suporte a configurações personalizadas podem consultar especialistas técnicos na Beijing Zhongping Technology para otimizar o processo de aquisição e design do sistema.
Perguntas Frequentes (FAQ)
1. Qual é o prazo de entrega padrão e a política de garantia para o controlador de movimento MC?
Os itens de estoque padrão são normalmente despachados dentro de 3 a 5 dias úteis, apoiados por uma garantia industrial abrangente de 12 meses que cobre defeitos de fabricação.
2. A Beijing Zhongping Technology oferece suporte técnico para atualizações de firmware e configuração de software?
Sim, recursos de engenharia local auxiliam com documentação técnica, consultas de licenciamento de software e solução de problemas de configuração inicial.
3. Quais ambientes de programação são suportados pela série de controladores de movimento MC?
Os controladores suportam totalmente os padrões de programação IEC 61131-3, incluindo Diagrama Ladder (LD), Texto Estruturado (ST), Gráfico de Função Sequencial (SFC) e Gráfico de Função Contínua (CFC) por meio do software Auto Think.
4. A série MC pode lidar tanto com servoacionamentos de trem de pulsos quanto com acionamentos de rede EtherCAT?
Sim, dependendo da variante específica do modelo, a série suporta saídas tradicionais de pulso mais direção, juntamente com protocolos avançados de barramento de campo como EtherCAT e Panasonic RTEX.
5. Qual é a velocidade de processamento do processador principal dentro do controlador MC?
Os controladores utilizam um processador ARM Cortex-A9 de núcleo duplo operando a 667 MHz, emparelhado com recursos de cálculo de ponto flutuante de precisão dupla de 64 bits.
6. Como os dados do programa do usuário são protegidos durante quedas de energia inesperadas?
Parâmetros críticos e dados históricos são armazenados em uma área de memória retentiva de desligamento dedicada, apoiada por mecanismos de armazenamento interno, não exigindo nenhuma bateria externa para retenção básica.
7. Quais protocolos de comunicação estão disponíveis para integração com SCADA ou IHM?
Os controladores suportam MODBUS-TCP/IP, MODBUS-RTU, CANopen e protocolos Ethernet padrão, facilitando a integração perfeita com sistemas de monitoramento de nível superior.
8. Quais são os limites operacionais ambientais em relação à temperatura e à fonte de alimentação?
As unidades operam de forma confiável dentro de uma faixa de temperatura de 0 °C a 60 °C e exigem uma tensão de entrada nominal estável de 24 VDC.
