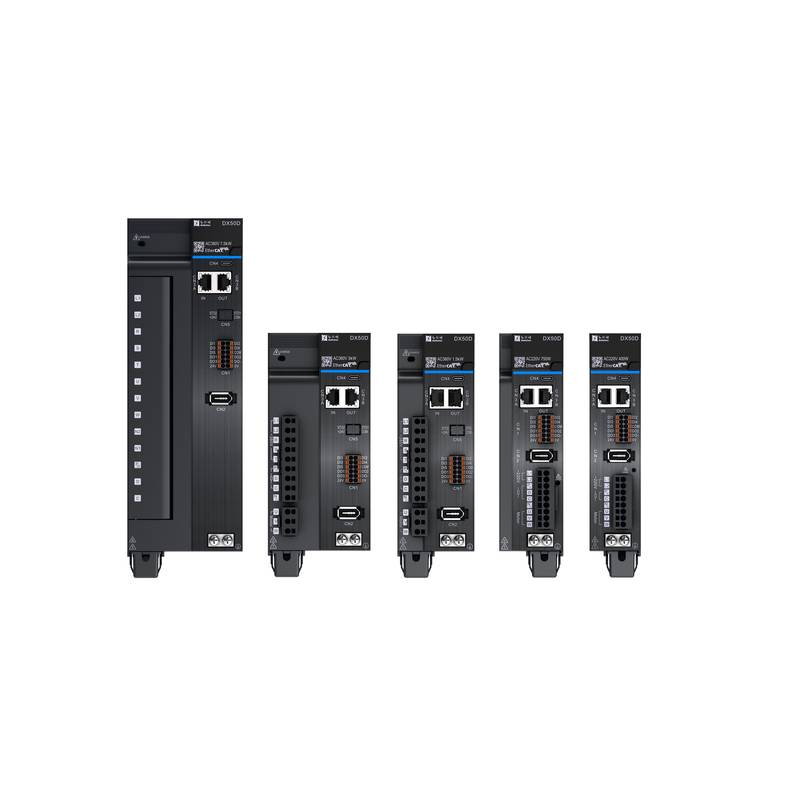

Acionamentos Servo HollySys DX50 Hardware de Automação Industrial

A série de servoacionamentos do tipo barramento EtherCAT HollySys DX50 oferece controle de movimento de alta performance e precisão, adaptado para tarefas de automação industrial de pequena e média potência. Com comunicação robusta baseada em Ethernet e coordenação rápida de rede multi-eixo por meio de controladores principais, esses drives lidam com sincronização de alta velocidade exigente. A Beijing Zhongping Technology apoia integradores de sistemas industriais fornecendo este hardware avançado juntamente com orientação de engenharia local abrangente.

A engenharia de automação industrial frequentemente encontra limitações de largura de banda, latência de rede e vibração mecânica severa durante a interpolação multi-eixo de alta velocidade. A série HollySys DX50 aborda esses gargalos utilizando protocolos de comunicação EtherCAT nativos, que garantem transmissão de dados determinística e sincronização em nível de microssegundo em linhas de produção complexas. Projetada para maquinário de precisão, esta arquitetura de drive processa loops de controle de alta frequência para minimizar erros de seguimento e suprimir ressonância. Ao combinar topologias de potência flexíveis com configurações avançadas de resistores de frenagem internos, o hardware mantém estabilidade térmica e continuidade operacional sob ciclos contínuos de alta carga.

Especificações Técnicas

Série: DX50-EtherCAT @ Automação Industrial

Suporte a Protocolo: EtherCAT @ Interface Ethernet

Faixa de Potência: 0.2 kW - 7.5 kW @ 50Hz/60Hz

Tensão de Entrada 220V: Monofásica / Trifásica 200 VAC - 240 VAC @ 50Hz/60Hz

Tensão de Entrada 380V: Trifásica 380 VAC - 480 VAC @ 50Hz/60Hz

Model DX50D-S2-020-E Power: 0.2 kW @ 220 VAC

Model DX50D-S2-020-E Continuous Input Current: 2.3 Arms @ 200 VAC

Model DX50D-S2-020-E Continuous Output Current: 1.6 Arms @ 220 VAC

Model DX50D-S2-020-E Max Output Current: 5.8 Arms @ 220 VAC

Model DX50D-S2-040-E Power: 0.4 kW @ 220 VAC

Model DX50D-S2-040-E Continuous Input Current: 4.0 Arms @ 200 VAC

Model DX50D-S2-040-E Continuous Output Current: 2.8 Arms @ 220 VAC

Model DX50D-S2-040-E Max Output Current: 10.1 Arms @ 220 VAC

Model DX50D-S2-075-E Power: 0.75 kW @ 220 VAC

Model DX50D-S2-075-E Continuous Input Current: 7.9 Arms @ 200 VAC

Model DX50D-S2-075-E Continuous Output Current: 5.5 Arms @ 220 VAC

Model DX50D-S2-075-E Max Output Current: 16.9 Arms @ 220 VAC

Model DX50D-S2-075-E Built-in Resistor Value: 50 Ω @ 50 W

Model DX50D-T2-100-E Power: 1.0 kW @ 220 VAC

Model DX50D-T2-100-E Continuous Input Current: 9.6 Arms @ Single-Phase 220V

Model DX50D-T2-100-E Continuous Output Current: 7.6 Arms @ 220 VAC

Model DX50D-T2-100-E Max Output Current: 23.0 Arms @ 220 VAC

Model DX50D-T2-100-E Built-in Resistor Value: 25 Ω @ 80 W

Model DX50D-T2-150-E Power: 1.5 kW @ 220 VAC

Model DX50D-T2-150-E Continuous Input Current: 12.8 Arms @ Single-Phase 220V

Model DX50D-T2-150-E Continuous Output Current: 11.6 Arms @ 220 VAC

Model DX50D-T2-150-E Max Output Current: 32.0 Arms @ 220 VAC

Model DX50D-T2-150-E Built-in Resistor Value: 25 Ω @ 80 W

Model DX50D-T3-100-E Power: 1.0 kW @ 380 VAC

Model DX50D-T3-100-E Continuous Input Current: 2.4 Arms @ 380 VAC

Model DX50D-T3-100-E Continuous Output Current: 3.5 Arms @ 380 VAC

Model DX50D-T3-100-E Max Output Current: 11.0 Arms @ 380 VAC

Model DX50D-T3-100-E Built-in Resistor Value: 100 Ω @ 80 W

Model DX50D-T3-150-E Power: 1.5 kW @ 380 VAC

Model DX50D-T3-150-E Continuous Input Current: 3.6 Arms @ 380 VAC

Model DX50D-T3-150-E Continuous Output Current: 5.4 Arms @ 380 VAC

Model DX50D-T3-150-E Max Output Current: 14.0 Arms @ 380 VAC

Model DX50D-T3-150-E Built-in Resistor Value: 100 Ω @ 80 W

Model DX50D-T3-200-E Power: 2.0 kW @ 380 VAC

Model DX50D-T3-200-E Continuous Input Current: 5.6 Arms @ 380 VAC

Model DX50D-T3-200-E Continuous Output Current: 8.4 Arms @ 380 VAC

Model DX50D-T3-200-E Max Output Current: 20.0 Arms @ 380 VAC

Model DX50D-T3-200-E Built-in Resistor Value: 50 Ω @ 80 W

Model DX50D-T3-300-E Power: 3.0 kW @ 380 VAC

Model DX50D-T3-300-E Continuous Input Current: 8.0 Arms @ 380 VAC

Model DX50D-T3-300-E Continuous Output Current: 11.9 Arms @ 380 VAC

Model DX50D-T3-300-E Max Output Current: 30.0 Arms @ 380 VAC

Model DX50D-T3-300-E Built-in Resistor Value: 50 Ω @ 80 W

Model DX50D-T3-500-E Power: 5.0 kW @ 380 VAC

Model DX50D-T3-500-E Continuous Input Current: 12.0 Arms @ 380 VAC

Model DX50D-T3-500-E Continuous Output Current: 16.5 Arms @ 380 VAC

Model DX50D-T3-500-E Max Output Current: 42.0 Arms @ 380 VAC

Model DX50D-T3-500-E Built-in Resistor Value: 35 Ω @ 100 W

Model DX50D-T3-600-E Power: 6.0 kW @ 380 VAC

Model DX50D-T3-600-E Continuous Input Current: 16.0 Arms @ 380 VAC

Model DX50D-T3-600-E Continuous Output Current: 20.8 Arms @ 380 VAC

Model DX50D-T3-600-E Max Output Current: 53.0 Arms @ 380 VAC

Model DX50D-T3-600-E Built-in Resistor Value: 35 Ω @ 100 W

Model DX50D-T3-750-E Power: 380 VAC @ 7.5 kW

Model DX50D-T3-750-E Continuous Input Current: 21.0 Arms @ 380 VAC

Model DX50D-T3-750-E Continuous Output Current: 25.7 Arms @ 380 VAC

Model DX50D-T3-750-E Max Output Current: 65.0 Arms @ 380 VAC

Model DX50D-T3-750-E Built-in Resistor Value: 35 Ω @ 100 W

Método de Arrefecimento: Convecção Natural ou Arrefecimento por Ar Forçado @ Dependente da Estrutura

Categoria de Sobretensão: III @ Padrões IEC

Integração de Sistema e Configuração de Hardware

A instalação física adequada e o layout do painel continuam críticos para manter a integridade do sinal em redes de movimento EtherCAT de alta velocidade. Os instaladores devem passar cabos Ethernet de pares trançados blindados longe de linhas de energia de alta tensão para evitar interferência eletromagnética e perda de pacotes. As placas de aterramento devem estabelecer um caminho de baixa impedância para a terra, mitigando loops de terra que podem perturbar loops sensíveis de feedback do encoder. Garanta folga adequada ao redor de unidades de convecção natural e resfriadas por ventilador para atender aos requisitos de dissipação térmica dentro de gabinetes elétricos fechados.

Confiabilidade e Durabilidade Ambiental

O hardware de automação industrial exige desempenho consistente em pisos fabris severos sujeitos a variações térmicas e choques mecânicos. A arquitetura DX50 incorpora conformidade com a categoria de sobretensão III, salvaguardando os estágios de potência internos contra flutuações da rede. Projetos térmicos internos otimizados minimizam o estresse dos componentes durante altas demandas de corrente de pico. Esta resiliência estrutural garante um tempo médio estendido entre falhas em ambientes operacionais contínuos de vários turnos.

Orientação de Seleção e Opções Alternativas

A escolha do modelo de drive correto requer a avaliação de requisitos de RMS contínuo, multiplicadores de torque de pico e limites de tensão de suprimento. Para arquiteturas compactas de menor potência, as estruturas monofásicas de 220V oferecem desempenho econômico. Para maquinário industrial pesado, as variantes trifásicas de 380V lidam com cargas maiores com segurança. As equipes de engenharia podem consultar a Beijing Zhongping Technology para análise profissional de referência cruzada, suporte na seleção de peças e acesso rápido ao inventário original local.

Perguntas Frequentes (FAQ)

1. Quais são os prazos de entrega e políticas de envio para pedidos urgentes?

A Beijing Zhongping Technology mantém armazenamento local com caminhos logísticos expressos para atender rapidamente a solicitações de aquisição urgente. Itens de estoque padrão são enviados dentro de vinte e quatro horas após a confirmação do pedido.

2. Qual cobertura de garantia se aplica a este hardware de automação industrial?

O produto é respaldado por uma garantia padrão do fabricante de doze meses cobrindo defeitos de material e anomalias de fabricação na fábrica. Acordos de serviço estendido podem ser organizados mediante revisão do projeto.

3. Quais protocolos de comunicação os servoacionamentos da série DX50 suportam?

Os drives possuem interfaces físicas Ethernet nativas que suportam protocolos de comunicação EtherCAT padrão para redes multi-eixo.

4. Qual é a faixa de capacidade de potência coberta por esta série?

A linha de produtos abrange de 0.2 kW a 7.5 kW, acomodando diversas aplicações industriais de pequena e média potência.

5. Como o gerenciamento térmico é tratado em diferentes estruturas de potência?

Estruturas de menor potência utilizam arrefecimento por convecção natural, enquanto classificações de maior potência implementam configurações dedicadas de arrefecimento por ar forçado.

6. Os resistores de frenagem internos são padrão em todas as configurações de hardware?

Os resistores de frenagem internos são integrados em modelos específicos, enquanto unidades de menor potência exigem módulos de resistores externos que correspondam aos limites mínimos de resistência.

7. Quais são as principais variações de tensão de entrada disponíveis?

A série divide-se em variantes monofásicas/trifásicas de 220V e variantes trifásicas de 380V para corresponder a padrões distintos de redes fabris.

8. Vários drives podem operar em um único loop de rede?

Sim, a arquitetura EtherCAT permite a conexão em rede em cadeia (daisy-chain) perfeita de vários servoacionamentos controlados por meio de um controlador host principal.
