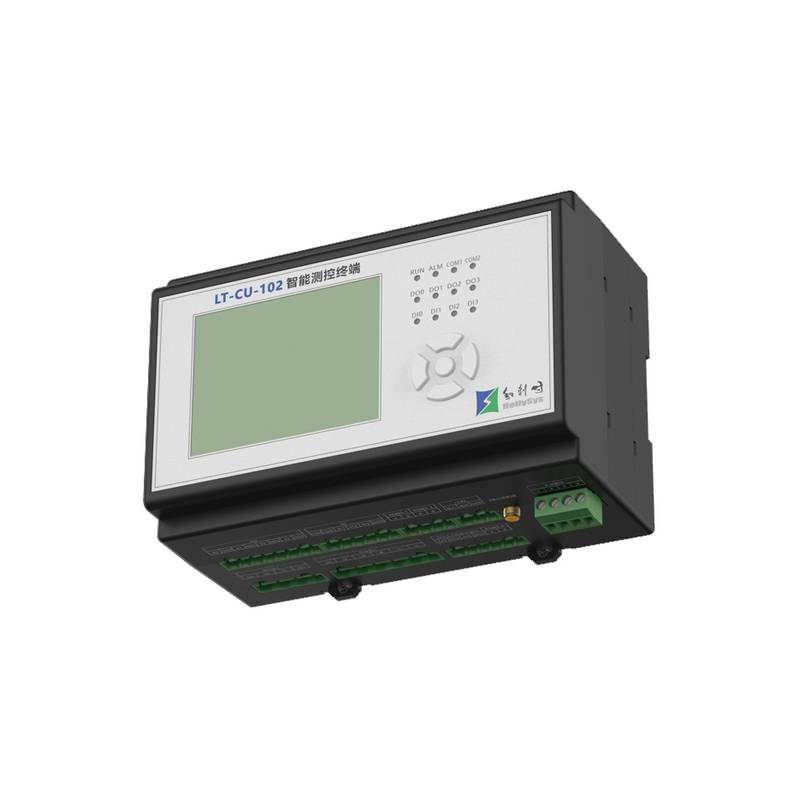

A série LT RTU da HollySys oferece controle inteligente remoto robusto e de alta confiabilidade, projetado especificamente para unidades de bombeamento mecânico em campos petrolíferos. Equipado com um processador ARM nacional e um sistema operacional embarcado Linux de código aberto, este controlador garante total autonomia tecnológica em campos de extração onshore severos. A Beijing Zhongping Technology facilita a distribuição industrial direta deste hardware especializado para otimizar o gerenciamento automatizado de campo.
A operação dentro da infraestrutura de produção de petróleo e gás upstream exige hardware endurecido, capaz de suportar estresses ambientais extremos enquanto executa monitoramento remoto preciso. A série LT da HollySys integra algoritmos avançados de controle de unidades de bombeamento, abrangendo otimização de bombeamento por hastes, gerenciamento de extração intermitente e operações automatizadas de economia de energia durante intervalos elétricos de ponta e vale. Os técnicos de campo aproveitam sua conectividade multiprotocolo via Modbus RTU e Modbus TCP para conectar perfeitamente equipamentos de telemetria legados a estruturas modernas de monitoramento IoT. A redundância de segmento de rede dupla, juntamente com diversas opções de rede sem fio, como 4G, Zigbee, WiFi e LoRa, garante a transmissão ininterrupta de dados de telemetria em poços distribuídos.
Especificações Técnicas
Modelo do Dispositivo: LT-CU-101 @ Configuração Padrão
Modelo do Dispositivo: LT-CU-102 @ Configuração Estendida
Estrutura do Módulo: Integrado @ Unidade Única
Fonte de Alimentação: 24 VDC @ 1,5 W de Consumo de Energia Estática
Fonte de Alimentação: 220 VAC ± 30% / 24 VDC @ 3,0 W de Consumo de Energia Estática
Processador: ARM9 de 32 bits @ 300 MHz Sistema Operacional Linux Embarcado
Memória Integrada: 64 MB SDRAM @ Tempo de Execução do Sistema
Memória Retentiva: 256 MB FLASH @ Armazenamento de Dados Não Voláteis
Entradas Digitais (DI): 4 Canais @ Bloco de Terminais Isolar
Saídas Digitais (DO): 2 Canais @ Saída a Relé / Transistor
Saídas Digitais (DO): 4 Canais @ Saída a Relé / Transistor
Entradas Analógicas (AI): 2 Canais @ Faixa de Sinal Padrão
Entradas Analógicas (AI): 4 Canais @ Faixa de Sinal Padrão
Saídas Analógicas (AO): Não Aplicável @ Unidade Base
Saídas Analógicas (AO): 4 Canais @ Integração de Placa de Expansão
Expansão de Módulo: Não Aplicável @ Unidade Base
Expansão de Módulo: Placa de Expansão 4AI + 4AO Embarcada @ Slot Dedicado
Interface RS485: 1 Porta @ Terminal de Parafuso
Interface RS485: 2 Portas @ Terminal de Parafuso
Protocolo de Comunicação RS485: Modbus RTU / ASCII @ Barramento Serial
Interface RS232: 1 Porta @ DB9 Padrão / Terminal
Interface RS232: 2 Portas @ DB9 Padrão / Terminal
Protocolo de Comunicação RS232: Modbus RTU / ASCII @ Barramento Serial
Ethernet RJ45: 1 Porta @ 10/100 Mbps
Ethernet RJ45: 2 Portas @ 10/100 Mbps
Protocolo de Comunicação Ethernet: Modbus TCP @ Camada de Rede
Redundância de Rede Dupla: Não Suportado @ Modo de Linha Única
Redundância de Rede Dupla: Suportado @ Redundância de Segmento de Rede Dupla
Rede Sem Fio: Chipset Integrado @ 4G, Zigbee, WiFi, LoRa
Interface USB: 1 Porta @ Manutenção e Log
Temperatura Operacional: -40 °C - +80 °C @ Faixa Térmica Estendida
Umidade Operacional: 5% - 95% @ Condições Sem Condensação
Altitude Operacional: Menor ou igual a 3.000 metros @ Redução de Potência Padrão
Parâmetros Elétricos: Não Aplicável @ Transdutor Externo Necessário
Parâmetros Elétricos: Aquisição de Parâmetros Elétricos de 1 Poço Integrada @ Entrada Direta
Tela de Exibição: Não Aplicável @ Operação Sem Monitor (Headless)
Tela de Exibição: Tela LCD de Matriz de Pontos 320 x 240 Integrada @ IHM Local
Dimensões do Módulo: 135 mm x 100 mm x 40 mm @ Largura x Altura x Profundidade
Dimensões do Módulo: 164 mm x 212 mm x 50 mm @ Largura x Altura x Profundidade
Método de Montagem: Trilho DIN Padrão @ Perfil de 35 mm
Controle de Bombeamento Intermitente: Controle de Curso Vazio, Bombeamento Intermitente, Auto-Start @ Lógica de Campo Petrolífero
Atualização Remota de Firmware: Suportado @ Unidade Principal e Sensores Conectados
Integração de Sistema e Configuração de Hardware
A implantação da série LT RTU da HollySys em instalações remotas de campos petrolíferos exige a adesão a práticas rigorosas de instalação elétrica. A unidade é montada diretamente em trilhos DIN padrão de 35 mm dentro de gabinetes de controle de campo com classificação NEMA, garantindo estabilidade mecânica sob vibração contínua de bombas de haste de sucção reciprocantes. Os integradores de sistema devem utilizar cabos de par trançado blindados para todas as execuções de comunicação serial RS485 utilizando o protocolo Modbus RTU para mitigar a interferência eletromagnética induzida por inversores de frequência e linhas de energia de alta tensão. Os terminais de aterramento no chassi exigem um caminho dedicado de baixa impedância para a barra de aterramento do gabinete para suprimir surtos de tensão transitória e evitar loops de terra em instrumentos de cabeça de poço distribuídos. As entradas de alimentação devem incorporar descarregadores de surto de raio externos, protegendo os circuitos internos de regulação de CC contra raios comuns em ambientes de campo aberto. A fiação do sensor para entradas digitais e analógicas deve ser fisicamente separada dos conduítes de distribuição de energia para manter a integridade do sinal durante ciclos de aquisição de dados de alta velocidade.
Confiabilidade e Durabilidade Ambiental
A arquitetura de hardware da série HollySys LT foi projetada para suportar ambientes industriais severos sem componentes de refrigeração ativa. Utilizando uma estrutura de projeto de baixo consumo de energia que mantém o consumo de energia operacional abaixo de 5 W, a unidade minimiza o acúmulo térmico interno e elimina a necessidade de ventiladores de refrigeração propensos a falhas. Sua ampla faixa de operação de temperatura, que abrange de -40 °C a +80 °C, permite a implantação perfeita em campos petrolíferos do norte abaixo de zero e locais de extração em desertos escaldantes. A seleção de componentes cumpre rigorosamente os padrões industriais rigorosos, garantindo resistência a longo prazo à corrosão por sulfeto de hidrogênio e níveis extremos de umidade que atingem até 95%. A memória flash não volátil garante retenção absoluta de parâmetros durante falhas inesperadas na rede elétrica, protegendo logs históricos de produção e perfis de configuração. Esse alto nível de resiliência física estende significativamente o tempo médio entre falhas em instalações remotas não supervisionadas.
Orientação de Seleção e Opções Alternativas
A seleção do modelo RTU apropriado depende da densidade específica de monitoramento e dos requisitos de comunicação da cabeça do poço. Engenheiros que lidam com extração básica de poço único podem implantar a variante LT-CU-101, que fornece contagens de E/S simplificadas e uma única porta RS485 adequada para a integração padrão de medidores Modbus RTU. Para locais de poço multiparamétricos complexos que exigem visualização LCD local, aquisição integrada de parâmetros elétricos e redundância Ethernet dupla, o modelo LT-CU-102 serve como a escolha de engenharia ideal. A Beijing Zhongping Technology mantém um inventário técnico regional ágil para auxiliar as equipes de engenharia com seleção de referência cruzada, correspondência de modelos e implantação rápida de componentes para atualizações de automação em andamento.
Perguntas Frequentes (FAQ)
1. Qual é o prazo de entrega padrão para adquirir unidades RTU da série HollySys LT do estoque regional?
Os itens de estoque padrão são normalmente processados e despachados dentro de 3 a 5 dias úteis, apoiados por protocolos abrangentes de inspeção pré-embarque.
2. Qual cobertura de garantia se aplica a esses controladores de automação industrial?
Todas as unidades fornecidas incluem uma garantia padrão de 12 meses do fabricante, cobrindo defeitos estruturais e operacionais sob condições normais de uso industrial.
3. Como o dispositivo lida com a comunicação de longa distância em campos remotos?
A unidade integra interfaces RS485 nativas que suportam Modbus RTU em cabos extensos, juntamente com opções sem fio 4G e LoRa embarcadas para telemetria celular e de rádio de longo alcance.
4. O firmware dos sensores conectados pode ser atualizado remotamente?
Sim, a arquitetura do sistema suporta atualizações remotas de firmware tanto para o corpo principal do controlador RTU quanto para dispositivos de detecção inteligente conectados por meio de links de rede.
5. Qual ambiente de programação ou ferramenta de configuração é utilizado para a série LT?
A configuração é executada por meio de ferramentas de software embarcadas especializadas, projetadas para mapeamento de parâmetros, ajustes de lógica e sintonia de algoritmos de controle específicos para campos petrolíferos.
6. O condicionamento de energia externo é necessário para a opção de fonte de alimentação de 220V CA?
A unidade possui uma fonte de alimentação interna de ampla tolerância operando a 220 VDC/AC ± 30%, embora a proteção contra surtos industriais padrão seja recomendada para a segurança do local.
7. Como os dados históricos de produção são protegidos durante quedas de energia repentinas?
Parâmetros operacionais críticos e dados históricos registrados são gravados diretamente na memória flash retentiva interna, garantindo perda zero de dados durante interrupções de energia.
8. Qual é a altitude operacional máxima para implantação padrão?
O hardware opera de forma confiável em altitudes de até 3.000 metros sem exigir ajustes de redução de potência para limites padrão de dissipação térmica.
