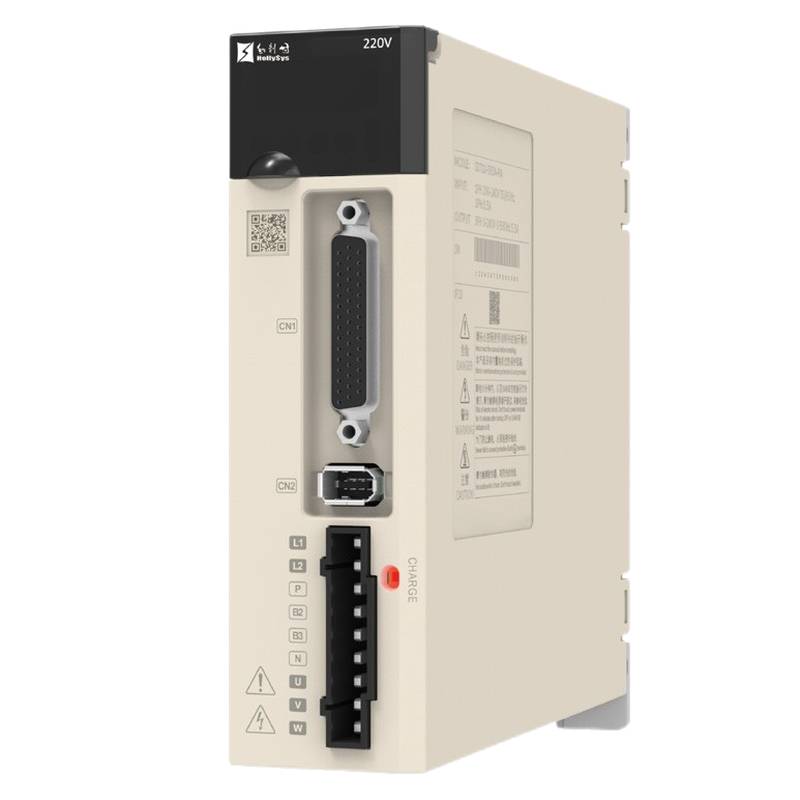

O inversor de velocidade de motor servo sem escovas HollySys HS Q71 oferece resposta de alta frequência e eficiência térmica compacta para tarefas de automação exigentes. Equipado com identificação avançada de inércia de carga, esta unidade otimiza o rastreamento de trajetória e estabiliza o movimento mecânico em baixa velocidade. Profissionais de automação industrial podem adquirir este componente confiável através da Beijing Zhongping Technology, garantindo uma integração local simplificada.
O maquinário automatizado moderno exige sistemas de acionamento capazes de manter malhas de controle de submilissegundo enquanto lidam com variações repentinas de carga sem ressonância mecânica ou sobrecarga térmica. O inversor de velocidade de motor servo sem escovas HollySys HS Q71 atende a esses requisitos de alto desempenho por meio de uma arquitetura de hardware com uma frequência de resposta de 3,0 kHz. Ao integrar observação de velocidade em tempo real e algoritmos automáticos de identificação de inércia de carga, a unidade sintoniza dinamicamente seus ganhos de PID internos para compensar cargas mecânicas variáveis durante movimentos agressivos de múltiplos eixos. Interfaces de barramento de campo de alta velocidade, como EtherCAT, CANopen e RS-485, garantem sincronização determinística de múltiplos eixos, enquanto o suporte nativo para encoders absolutos de 17 bits e 23 bits oferece excelente resolução de feedback de posicionamento. Além disso, a engenharia estrutural otimizada reduz a pegada de modelos selecionados, como o 5R5, em até 30% em comparação com gerações anteriores, encaixando-se sem esforço em gabinetes de controle com espaço limitado.
Especificações Técnicas
Série do Produto: Inversor de Velocidade HollySys HS Q71
Frequência de Resposta: 3,0 kHz @ Malha de Corrente
Compatibilidade de Encoder: Encoders absolutos de 17 bits e 23 bits @ Feedback Digital
Protocolos de Comunicação: EtherCAT, CANopen, RS-485 @ Camada de Barramento de Campo (Fieldbus)
Tensão de Entrada HSD-Q71-1R8A: Monofásica 220 VAC @ 50/60 Hz
Corrente Nominal HSD-Q71-1R8A: 1,8 A @ Carga Contínua
Corrente de Pico HSD-Q71-1R8A: 6,3 A @ Aceleração Instantânea
Tensão de Entrada HSD-Q71-3R3A: Monofásica 220 VAC @ 50/60 Hz
Corrente Nominal HSD-Q71-3R3A: 3,3 A @ Carga Contínua
Corrente de Pico HSD-Q71-3R3A: 11,6 A @ Aceleração Instantânea
Tensão de Entrada HSD-Q71-5R5A: Monofásica / Trifásica 220 VAC @ 50/60 Hz
Corrente Nominal HSD-Q71-5R5A: 5,5 A @ Carga Contínua
Corrente de Pico HSD-Q71-5R5A: 16,5 A @ Aceleração Instantânea
Tensão de Entrada HSD-Q71-7R6A: Monofásica / Trifásica 220 VAC @ 50/60 Hz
Corrente Nominal HSD-Q71-7R6A: 7,6 A @ Carga Contínua
Corrente de Pico HSD-Q71-7R6A: 22,8 A @ Aceleração Instantânea
Tensão de Entrada HSD-Q71-9R5A: Trifásica 220 VAC @ 50/60 Hz
Corrente Nominal HSD-Q71-9R5A: 9,5 A @ Carga Contínua
Corrente de Pico HSD-Q71-9R5A: 23,8 A @ Aceleração Instantânea
Tensão de Entrada HSD-Q71-3R8D: Trifásica 400 VAC @ 50/60 Hz
Corrente Nominal HSD-Q71-3R8D: 3,8 A @ Carga Contínua
Corrente de Pico HSD-Q71-3R8D: 11,4 A @ Aceleração Instantânea
Interface de Programação: Porta USB @ Conexão de Software para PC
Integração de Sistema e Configuração de Hardware
A instalação física adequada do inversor de velocidade requer rigorosa adesão às diretrizes de blindagem e aterramento para mitigar interferências eletromagnéticas de alta frequência em ambientes industriais. Passe os cabos de alimentação do motor usando condutores de cobre de par trançado com dupla blindagem, garantindo que a malha externa faça uma conexão de baixa impedância de 360 graus no subpainel condutivo usando braçadeiras de cabo EMC. Separe as linhas de sinal digital de baixa tensão e do encoder dos cabos de alimentação de alta corrente por uma distância mínima de 200 mm para evitar diafonia (crosstalk) e sinais de feedback espúrios. Termine o aterramento do sistema em uma barra de cobre dedicada de baixa resistência, mantendo um layout de terra em configuração estrela para eliminar loops de terra entre o controlador, o chassi do inversor e a estrutura do motor. Conecte os cabos de rede industrial através de conectores RJ45 blindados para links EtherCAT, verificando se a topologia de rede segue os comprimentos máximos de segmento recomendados de 100 metros entre os nós.
Confiabilidade e Durabilidade Ambiental
Projetada para operação contínua em ambientes industriais rigorosos, a unidade incorpora estratégias de gerenciamento térmico que dissipam o calor interno de forma eficaz, sem a necessidade de manutenção de filtros externos. A carcaça do inversor é construída com materiais robustos classificados para temperaturas operacionais ambientes entre 0°C e 55°C, com uma tolerância de umidade relativa de até 90% sem condensação. As placas de circuito impresso internas recebem proteção de revestimento conformal (conformal coating) contra poeira condutiva, névoas químicas e infiltração de vapores corrosivos. O monitoramento térmico ativo protege os transistores de comutação de potência contra falhas de sobretemperatura durante cargas cíclicas pesadas. O Tempo Médio Entre Falhas (MTBF) excede 100.000 horas de operação contínua quando mantido dentro dos limites ambientais especificados.
Orientação de Seleção e Opções Alternativas
A seleção do modelo adequado de inversor de velocidade requer uma avaliação cuidadosa das demandas de torque contínuo, requisitos de pico de aceleração e tensões de alimentação de entrada. Para entradas monofásicas de 220 VAC em estruturas de máquinas compactas, os modelos HSD-Q71-1R8A e HSD-Q71-3R3A fornecem densidade de potência ideal. Aplicações que exigem maiores transientes de torque podem aproveitar unidades como o HSD-Q71-7R6A ou HSD-Q71-9R5A, enquanto o maquinário industrial de 400 VAC se beneficia diretamente da variante HSD-Q71-3R8D. Equipes técnicas que buscam validação de referência cruzada, dimensionamento alternativo ou disponibilidade imediata de estoque local podem consultar a Beijing Zhongping Technology para obter suporte de engenharia especializado.
Perguntas Frequentes (FAQ)
1. Quais são os prazos de entrega padrão e os cronogramas de entrega para pedidos de estoque deste servo drive?
As configurações padrão são mantidas no inventário regional, permitindo o atendimento do pedido e o despacho dentro de 2 a 3 dias úteis após a confirmação do pagamento.
2. Qual cobertura de garantia comercial se aplica a este componente de automação industrial?
Cada unidade é respaldada por uma garantia abrangente do fabricante de 12 meses, cobrindo defeitos de material e mau funcionamento interno de hardware a partir da data de compra.
3. Como a frequência de resposta de 3,0 kHz beneficia as malhas de controle de movimento de alta velocidade?
Uma largura de banda de resposta mais alta encurta o tempo de estabilização da malha de corrente, permitindo uma correção mais rápida de erros de rastreamento e um desempenho de contorno mais nítido durante a interpolação complexa de múltiplos eixos.
4. Quais protocolos de comunicação são suportados nativamente por este hardware de acionamento?
A unidade suporta nativamente padrões de barramento de campo industrial de alta velocidade, incluindo EtherCAT, CANopen e comunicação serial RS-485.
5. Este inversor pode fazer interface com encoders absolutos de alta resolução?
Sim, a placa de controle é totalmente compatível com dispositivos de feedback de encoder absoluto de 17 bits e 23 bits para uma precisão de posicionamento exata.
6. Qual interface de software é usada para a configuração de parâmetros e ajuste (tuning)?
O comissionamento e os ajustes de parâmetros são realizados por meio de uma conexão USB dedicada que vincula o inversor diretamente a um PC host executando o utilitário de configuração do fabricante.
7. Como opera a função interna de identificação de inércia de carga?
O firmware executa sinais de teste de excitação automatizados através do eixo do motor para calcular a ressonância do sistema mecânico e a inércia refletida total, atualizando automaticamente os parâmetros de controle internos.
8. Quais opções de entrada elétrica estão disponíveis em toda a linha de modelos?
A série suporta entradas monofásicas de 220 VAC, monofásicas/trifásicas de 220 VAC e trifásicas de 400 VAC, dependendo da faixa de potência específica selecionada.
9. Há reduções nas dimensões físicas em comparação com gerações mais antigas de inversores?
A reestruturação do hardware reduziu o volume físico de unidades específicas, como a variante do modelo 5R5, em até 30%.
10. Quais etapas de manutenção preventiva são recomendadas para a confiabilidade operacional de longo prazo?
A manutenção rotineira envolve inspecionar os valores de torque dos parafusos dos terminais anualmente, verificar os caminhos de fluxo de ar de refrigeração e garantir que as braçadeiras de aterramento da blindagem do cabo permaneçam apertadas e livres de oxidação.
