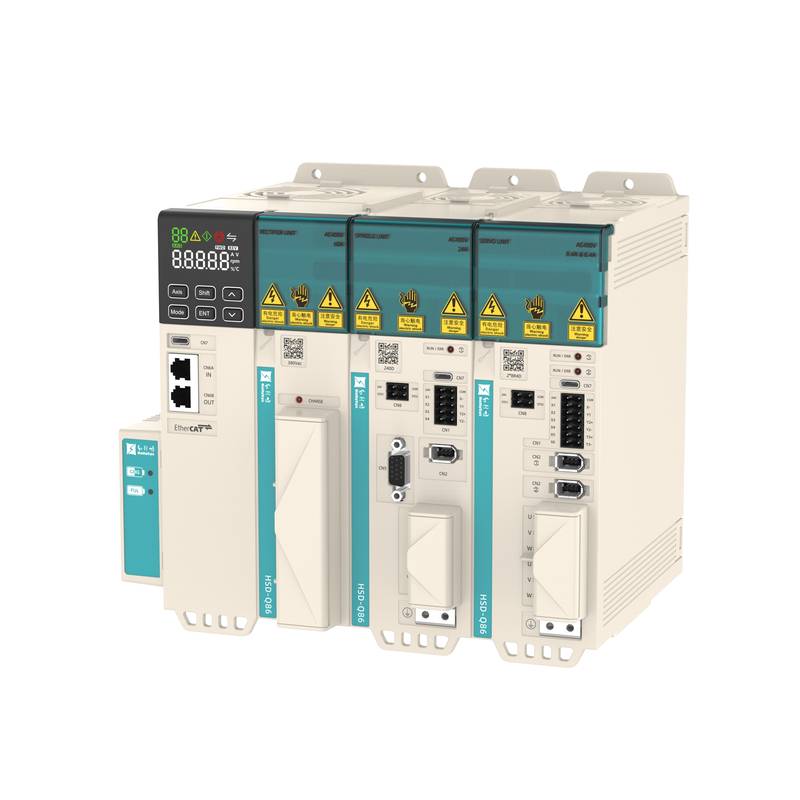

A plataforma de servo multieixos HollySys HS Q86, projetada para automação industrial avançada, oferece controle de motor de alta densidade por meio de uma arquitetura de barramento CC compartilhado. Este sistema otimiza o espaço do painel e a distribuição de energia para maquinário de alta velocidade.
Os sistemas industriais de automação multieixos exigem alta resposta dinâmica e gerenciamento de energia resiliente para evitar limitações térmicas e tempo de inatividade na produção. A série HS Q86 utiliza chips de processamento compartilhado de eixo duplo e um barramento de campo industrial de alta velocidade de 100 Mbps para sincronizar perfis de movimento em conexões mecânicas complexas. Apresentando uma topologia robusta de barramento CC comum, o inversor captura energia de frenagem regenerativa internamente, reduzindo o consumo total de energia em configurações multieixos, como máquinas CNC e robôs pick-and-place de alta velocidade. Os montadores de painéis se beneficiam de alta densidade de potência e topologias de fiação em cadeia (daisy-chain) simplificadas, que minimizam o espaço de instalação em gabinetes de controle compactos.
Especificações Técnicas
Série: HS-Q86 Multi-Axis Servo Platform
Model: HSD-Q86-3R8D
Tensão Nominal de Entrada: Trifásica 380 VAC a 50 Hz / 60 Hz
Corrente Nominal de Saída: 3,8 A a 40°C Ambiente
Corrente de Pico de Saída: 11,4 A com Sobrecarga de 3 Segundos
Model: HSD-Q86-6ROD
Tensão Nominal de Entrada: Trifásica 380 VAC a 50 Hz / 60 Hz
Corrente Nominal de Saída: 6,0 A a 40°C Ambiente
Corrente de Pico de Saída: 18,0 A com Sobrecarga de 3 Segundos
Model: HSD-Q86-8R4D
Tensão Nominal de Entrada: Trifásica 380 VAC a 50 Hz / 60 Hz
Corrente Nominal de Saída: 8,4 A a 40°C Ambiente
Corrente de Pico de Saída: 25,2 A com Sobrecarga de 3 Segundos
Model: HSD-Q86-110D
Tensão Nominal de Entrada: Trifásica 380 VAC a 50 Hz / 60 Hz
Corrente Nominal de Saída: 11,0 A a 40°C Ambiente
Corrente de Pico de Saída: 27,5 A com Sobrecarga de 3 Segundos
Model: HSD-Q86-170D
Tensão Nominal de Entrada: Trifásica 380 VAC a 50 Hz / 60 Hz
Corrente Nominal de Saída: 17,0 A a 40°C Ambiente
Corrente de Pico de Saída: 42,5 A com Sobrecarga de 3 Segundos
Model: HSD-Q86-240D
Tensão Nominal de Entrada: Trifásica 380 VAC a 50 Hz / 60 Hz
Corrente Nominal de Saída: 24,0 A a 40°C Ambiente
Corrente de Pico de Saída: 60,0 A a 40°C Ambiente
Comunicação de Barramento: Barramento Industrial de Alta Velocidade de 100 Mbps com Sincronização em Tempo Real
Bateria do Encoder: Célula Interna Recarregável com Operação Isenta de Manutenção
Integração de Sistema e Configuração de Hardware
Práticas adequadas de fiação e aterramento são fundamentais para manter a integridade do sinal em ambientes de comutação de alta frequência. Cabos blindados de par trançado devem ser utilizados para todas as conexões de potência do motor e feedback do encoder para mitigar interferências eletromagnéticas. Os terminais do barramento CC comum exigem barramentos de cobre de baixa impedância dimensionados para a corrente de pico cumulativa de todos os módulos inversores conectados. Certifique-se de que o fio terra central do sistema esteja firmemente conectado à placa traseira do gabinete de controle usando uma configuração de aterramento em estrela de baixa frequência para eliminar loops de terra. O layout do gabinete deve separar as linhas de energia de alta tensão dos cabos de comunicação de baixa tensão em pelo menos 100 mm para evitar diafonia na rede de barramento industrial de alta velocidade.
Confiabilidade e Durabilidade Ambiental
A arquitetura de hardware está alojada em um chassi metálico robusto projetado para otimizar a dissipação térmica sem depender de filtros de refrigeração externos de alta manutenção. O revestimento conformal aplicado às placas de circuito interno evita a condensação de umidade e o acúmulo de poeira condutiva em plantas de fabricação agressivas. O sistema integrado de gerenciamento da bateria do encoder utiliza células recarregáveis, eliminando a necessidade de ciclos periódicos de substituição manual da bateria durante a manutenção programada da máquina. Sensores térmicos embutidos no módulo de potência ativam algoritmos de proteção contra redução de potência (foldback) caso as temperaturas ambiente excedam os limites operacionais seguros, garantindo excelentes métricas de MTBF (Tempo Médio entre Falhas).
Orientação de Seleção e Opções Alternativas
A escolha da classificação adequada do inversor requer uma análise cuidadosa dos requisitos de torque contínuo rms em relação às demandas de aceleração de pico transitório. Para aplicações que envolvem cargas cíclicas extremas, os engenheiros devem avaliar modelos com maior margem térmica, como as unidades HSD-Q86-170D ou HSD-Q86-240D. Quando as configurações padrão exigem referência cruzada ou suporte de estoque localizado para retrofits, a Beijing Zhongping Technology oferece assistência de engenharia abrangente e serviços diretos de correspondência de componentes para otimizar a execução da cadeia de suprimentos.
Perguntas Frequentes (FAQ)
1. Qual é o prazo de entrega padrão e a política de garantia para a plataforma de servo HS Q86? Os itens de estoque padrão são enviados dentro de 3 a 5 dias úteis, apoiados por uma garantia de fábrica abrangente de 12 meses cobrindo defeitos de material e fabricação.
2. A Beijing Zhongping Technology oferece assistência técnica para a parametrização inicial do inversor? Sim, o suporte de engenharia de aplicação está disponível localmente para auxiliar na configuração do barramento, configuração do software de sintonia e diagnósticos de partida inicial.
3. Qual é a principal vantagem da arquitetura de barramento CC comum na série HS Q86? A topologia de barramento compartilhado permite que os inversores multieixos compartilhem energia de frenagem regenerativa dinamicamente, diminuindo o consumo total de energia e reduzindo os requisitos de resistores de frenagem externos.
4. O barramento industrial de alta velocidade pode se integrar com controladores CLP (PLC) de terceiros? A plataforma baseia-se em um protocolo especializado de barramento industrial de alta velocidade de 100 Mbps otimizado para controladores mestre HollySys, garantindo sincronização de movimento determinística.
5. Que tipo de manutenção da bateria do encoder é necessária para o posicionamento absoluto? O sistema utiliza um circuito de bateria interno auto-recarregável que carrega por flutuação durante a operação normal da máquina, evitando a perda de dados sem exigir trocas manuais de bateria.
6. Como o design de chip compartilhado de eixo duplo melhora o desempenho operacional? A consolidação das tarefas de processamento em silício compartilhado de eixo duplo reduz a latência de comunicação entre os eixos, resultando em uma interpolação mais justa e tempos de execução do loop servo mais rápidos.
7. Quais são os limites de temperatura operacional ambiental para esses inversores? Os inversores operam de forma confiável dentro de uma faixa de temperatura ambiente de 0°C - 50°C quando instalados com folga vertical adequada para o fluxo de ar por convecção natural.
8. Como os engenheiros devem lidar com o gerenciamento térmico dentro de gabinetes de controle selados? Os instaladores devem calcular a dissipação total de calor interno e prover ventiladores de refrigeração auxiliares ou condicionadores de ar para manter as temperaturas ambientes do gabinete abaixo de 40°C para uma vida útil ideal.
