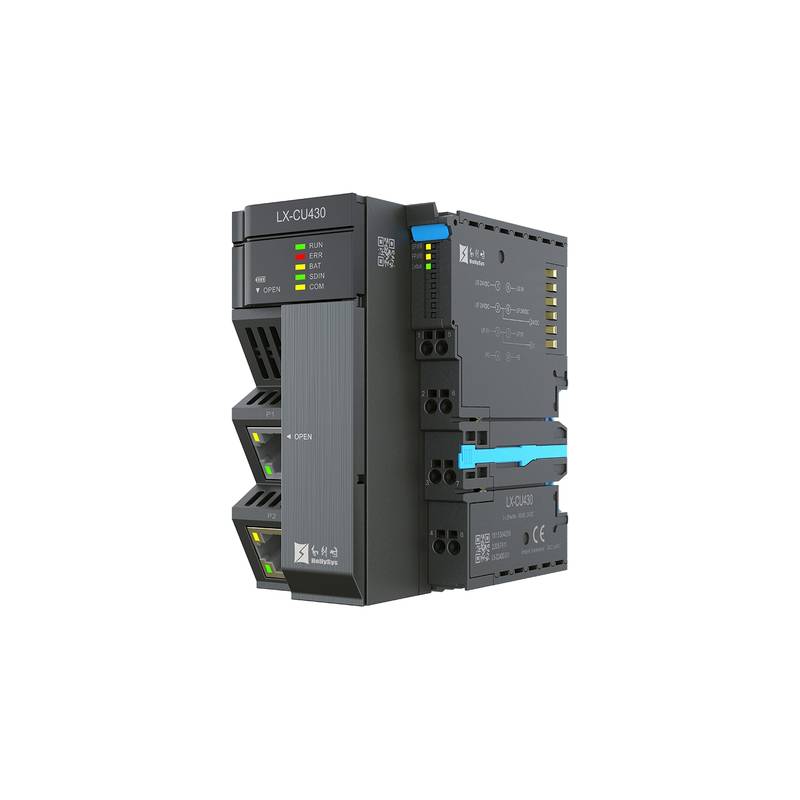

O HollySys LX CU400 Compact PLC oferece execução determinística de alta velocidade e recursos de movimento multi-eixo para tarefas de automação precisas. Projetado com uma arquitetura aberta e interfaces de comunicação robustas, ele otimiza o espaço ocupado no painel de controle, garantindo interoperabilidade perfeita em redes industriais modernas.
A automação industrial moderna exige altas velocidades de processamento e designs compactos para evitar restrições de espaço no painel e gargalos de comunicação em maquinários multi-eixo. A série HollySys LX-CU400 aborda esses desafios integrando processadores multi-core avançados, recursos de mestre EtherCAT de alta velocidade e suporte a linguagens de programação padrão, como IEC61131-3. Sua arquitetura permite que os engenheiros gerenciem lógica complexa e controle de movimento sincronizado simultaneamente, sem sacrificar o desempenho do tempo de varredura. O controlador minimiza a complexidade da fiação e integra-se nativamente com componentes de automação de terceiros, garantindo alta disponibilidade e tempos de resposta previsíveis em ambientes de fabricação automatizados.
Especificações Técnicas
Tempo de Execução de Instrução de Bit: 3 ns @ Condições de Operação Padrão
Memória de Programa do Usuário: 3 MB @ Carga Nominal
Área I de Variáveis de Entrada: 128 KB @ Configuração Máxima
Área Q de Variáveis de Saída: 128 KB @ Configuração Máxima
Área M de Variáveis Globais: 4 MB @ RAM do Sistema
Área N de Variáveis Globais: 3 MB @ Armazenamento do Usuário
Área R de Retenção de Desligamento: 256 KB @ Backup sem Bateria
Interface Ethernet: 2 x RJ45 @ 10/100/1000 Mbps Adaptativo
Capacidade de Mestre Modbus TCP: 32 Escravos @ Carga Máxima de Rede
Capacidade de Escravo Modbus TCP: 32 Mestres @ Carga Máxima de Rede
Capacidade de Mestre EtherNet IP: 64 Conexões @ Polling Ativo
Ciclo de Barramento EtherCAT: 1 ms @ Intervalo Mínimo
Suporte a Escravos EtherCAT: 128 Unidades @ Topologia Máxima
Eixos Servo EtherCAT: 16 Eixos @ Taxa de Atualização de 1 ms
Total de Eixos de Movimento Suportados: 64 Eixos @ Combinado Virtual e de Barramento
Corrente de Saída do Lado do Sistema: 1.5 A @ 24 VDC
Corrente de Saída do Lado de Campo: 10 A @ 24 VDC
Consumo de Energia do Sistema: 7 W @ Carga Máxima
Dimensões Físicas: 56 x 109 x 90 mm @ Largura x Altura x Profundidade
Integração de Sistema e Configuração de Hardware
A instalação mecânica e elétrica adequada garante a integridade do sinal e a operação confiável do controlador compacto LX-CU400 em painéis de controle industrial. Monte o controlador em trilhos DIN padrão de 35 mm, garantindo folga vertical adequada para dissipação térmica ao redor do perfil do invólucro de 56 mm. Cabos de par trançado blindados devem ser usados para todas as conexões de comunicação Ethernet e serial para mitigar a interferência eletromagnética de inversores de frequência próximos e atuadores de alta potência. Conecte o chassi do controlador diretamente à placa de montagem do painel traseiro usando tiras de ligação de cobre de baixa impedância para eliminar loops de terra e proteger circuitos lógicos sensíveis contra picos de tensão transitórios.
Confiabilidade e Durabilidade Ambiental
O controlador incorpora proteções térmicas e elétricas de grau industrial projetadas para operação contínua em ambientes fabris agressivos. A dissipação de calor é alcançada por meio de convecção passiva através do invólucro compacto, mantendo as temperaturas dos componentes internos dentro de limites seguros a um consumo máximo de energia do sistema de 7 W. As tecnologias de memória não volátil eliminam a sobrecarga de manutenção associada a baterias de backup físicas, protegendo programas de usuário e registros de dados contra perda de energia inesperada. A adesão rigorosa aos padrões de compatibilidade eletromagnética garante resistência a ruídos irradiados e conduzidos, maximizando o Tempo Médio entre Falhas em linhas de produção automatizadas.
Orientação de Seleção e Opções Alternativas
A seleção da variante apropriada depende dos requisitos específicos do eixo de movimento, necessidades de redundância de comunicação e níveis de integração de segurança dentro da arquitetura da máquina de destino. O modelo LX-CU430 atende a aplicações multi-eixo padrão que exigem processamento lógico de alta velocidade e conectividade de protocolo abrangente sem expansões de segurança funcional dedicadas. Para maquinários que exigem funções de segurança integradas, o modelo LX-CU433 oferece suporte estendido de hardware para módulos de segurança e recursos de conexão a quente. A 北京众平科技股份有限公司 (Beijing Zhongping Technology) oferece consultoria técnica especializada e suporte de inventário local para ajudar as equipes de engenharia na seleção de referência cruzada e substituições de modelos perfeitas.
Perguntas Frequentes (FAQ)
1. Qual é o tempo mínimo de ciclo do barramento EtherCAT suportado pela série LX-CU400?
O tempo mínimo de ciclo do barramento EtherCAT é de 1 ms, o que garante transmissão de dados em alta velocidade e controle de movimento sincronizado para até 16 eixos servo.
2. O controlador suporta linguagens de programação padrão?
Sim, ele suporta linguagens de programação padrão IEC61131-3 juntamente com a programação de alto nível C e Cplusplus para desenvolvimento flexível de aplicações.
3. Qual é o número máximo de escravos EtherCAT suportados?
O controlador suporta até 128 dispositivos escravos EtherCAT conectados em toda a topologia de rede.
4. Como os dados do programa do usuário são retidos durante a perda de energia?
Os dados do usuário e as variáveis retidas são armazenados em áreas de memória não volátil dedicadas (Área R de até 256 KB) sem exigir baterias de backup físicas.
5. Quais protocolos de comunicação estão disponíveis nas portas Ethernet integradas?
As portas RJ45 duplas suportam protocolo livre TCP/IP, Modbus TCP, EtherNet/IP e padrões de comunicação HLINK.
6. Existem diferenças na segurança funcional entre o LX-CU430 e o LX-CU433?
Sim, o LX-CU430 não suporta módulos de segurança funcional estendidos, enquanto o LX-CU433 suporta integração avançada de segurança funcional.
7. Qual é a dimensão física do controlador compacto?
As dimensões são 56 mm de largura, 109 mm de altura e 90 mm de profundidade.
8. Quais prazos de entrega de envio e termos de garantia se aplicam aos pedidos feitos através da 北京众平科技股份有限公司 (Beijing Zhongping Technology)?
Os pedidos se beneficiam de roteamento de estoque localizado, testes rigorosos pré-envio e uma política abrangente de garantia industrial padrão de 12 meses.
