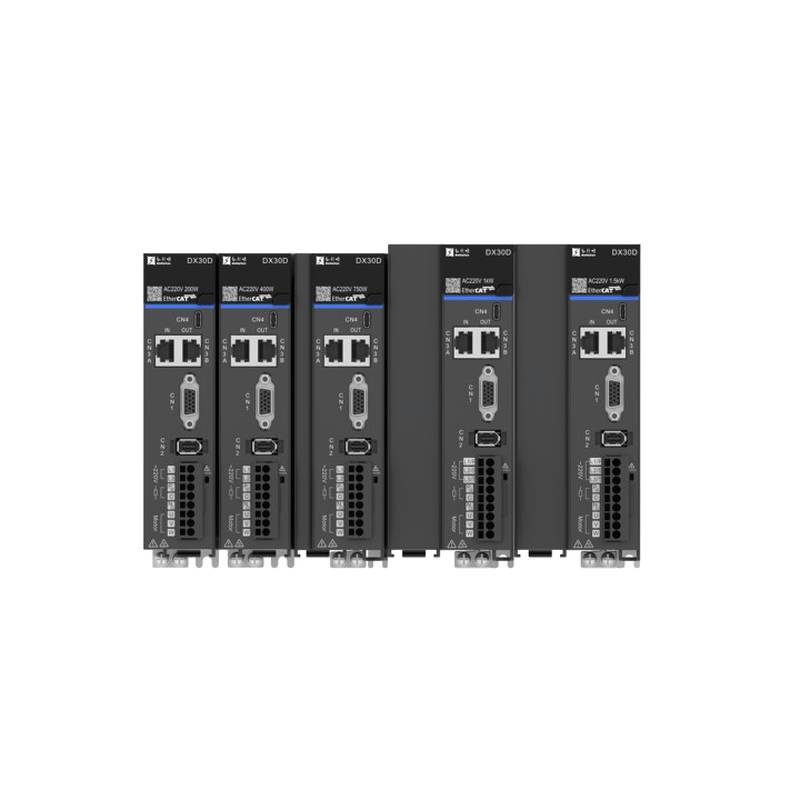

O servoconversor da série DX30-EtherCAT oferece sincronização de posição de alta velocidade e controle de movimento multi-eixo preciso para automação industrial. Projetada com uma interface de comunicação Ethernet, esta unidade elimina a latência de rede em sistemas de fabricação complexos.
O maquinário industrial frequentemente sofre gargalos de largura de banda e atrasos de comunicação ao dimensionar a sincronização multi-eixo. A série DX30-EtherCAT resolve esses desafios integrando suporte nativo ao protocolo EtherCAT em uma estrutura compacta de potência baixa a média, variando de 200W a 1,5kW. Operando com uma fonte de alimentação monofásica ou trifásica de 220VAC, o conversor utiliza uma arquitetura DSP avançada para gerenciar correntes de saída contínuas e de pico de forma eficaz. Os engenheiros podem configurar redes multi-eixo facilmente por meio de software de computador superior, alcançando ciclos de controle determinísticos exigidos por máquinas de embalagem e montagem de eletrônicos de alta velocidade.
Especificações Técnicas
Nome da Série: Servoconversor AC Tipo Barramento DX30-EtherCAT
Faixa de Potência: 200W - 1,5kW
Interface de Comunicação: Ethernet / Protocolo EtherCAT
Tensão de Entrada: Monofásica 200VAC - 240VAC, 50Hz / 60Hz @ Circuito Principal
Fonte de Alimentação do Circuito de Controle: Extração de Energia do Barramento Comum
Corrente de Saída Contínua do Tipo de Chassi A: 1,4 Arms @ 200W
Corrente de Saída Contínua do Tipo de Chassi B: 2,5 Arms @ 400W
Corrente de Saída Contínua do Tipo de Chassi C: 4,6 Arms @ 750W
Corrente de Saída Contínua do Tipo de Chassi C (1kW): 6,9 Arms @ 1000W (Monofásico 220V)
Corrente de Saída Contínua do Tipo de Chassi C (1,5kW): 9,0 Arms @ 1500W (Monofásico 220V)
Corrente Máxima de Saída: 4,2 Arms @ Modelo de 200W
Corrente Máxima de Saída: 7,5 Arms @ Modelo de 400W
Corrente Máxima de Saída: 13,34 Arms @ Modelo de 750W
Corrente Máxima de Saída: 21,0 Arms @ Modelo de 1000W
Corrente Máxima de Saída: 26,5 Arms @ Modelo de 1500W
Resistor de Frenagem Externo Mínimo: 40 Ω @ Modelos de 200W - 750W
Resistor de Frenagem Externo Mínimo: 20 Ω @ Modelo de 1000W
Resistor de Frenagem Externo Mínimo: 15 Ω @ Modelo de 1500W
Método de Arrefecimento: Convecção Natural @ Modelos de 200W - 750W
Método de Arrefecimento: Refrigeração a Ar Forçado @ Modelos de 1000W - 1500W
Categoria de Sobretensão: Classe III
Integração de Sistemas e Configuração de Hardware
A implantação do conversor DX30-EtherCAT requer atenção rigorosa ao aterramento e à blindagem de sinais para manter a integridade da comunicação em ambientes elétricos agressivos. Conecte o controlador mestre EtherCAT usando cabos de par trançado blindados Categoria 5e ou superior, garantindo que a malha de blindagem faça contato de 360 graus com os bucins de entrada do gabinete. Roteie os cabos de alimentação do motor de alta tensão separadamente das linhas de comunicação e encoder de baixa tensão para mitigar interferências eletromagnéticas. O design de extração de energia do barramento comum simplifica a fiação interna do gabinete, mas os engenheiros devem verificar se os resistores de frenagem externos correspondem aos limites de resistência mínimos de 15 ohms a 40 ohms, dependendo da estrutura de potência específica. Fixe o chassi firmemente a uma placa traseira de metal aterrada para otimizar a dissipação térmica e suprimir correntes de ruído de alta frequência.
Confiabilidade e Durabilidade Ambiental
Os componentes de automação industrial devem suportar operação contínua sob cargas térmicas e mecânicas flutuantes. A série DX30 incorpora proteção robusta de categoria de sobretensão III, salvaguardando os componentes de comutação interna contra surtos transitórios da rede elétrica. O arrefecimento natural é utilizado para as estruturas de 200W a 750W, reduzindo os pontos de falha mecânica ao eliminar ventiladores de refrigeração, enquanto a refrigeração a ar forçado gerencia as cargas térmicas de forma eficiente nas variantes de 1kW e 1,5kW. A carcaça do conversor foi projetada para instalações padrão em gabinetes de controle industrial, operando de forma confiável dentro das faixas de temperatura ambiente especificadas. A adesão estrita à seleção de componentes e ao projeto de proteção de circuitos garante um alto tempo médio entre falhas em tarefas exigentes de automação fabril.
Orientação de Seleção e Opções Alternativas
A escolha da variante correta de servoconversor depende fortemente dos requisitos de torque contínuo e da correspondência de inércia do motor da aplicação de destino. Para tarefas de posicionamento de alta frequência e serviço leve, as unidades monofásicas de 200W e 400W fornecem resposta dinâmica rápida. Ao atualizar ou configurar sistemas multi-eixo complexos, os engenheiros podem aproveitar a logística regional e os recursos técnicos da Beijing Zhongping Technology para obter correspondências exatas de modelos e acessórios compatíveis. A Beijing Zhongping Technology oferece suporte de seleção de referência cruzada profissional e disponibilidade de estoque localizado para otimizar a integração de equipamentos e minimizar o tempo de inatividade.
Perguntas Frequentes (FAQ)
1. Qual é o principal protocolo de comunicação suportado pela série DX30?
O conversor suporta nativamente o protocolo de comunicação EtherCAT por meio de uma interface Ethernet para redes multi-eixo de alta velocidade.
2. Qual é a faixa de potência de saída disponível para estes servoconversores AC?
A série cobre uma faixa de potência de 200W a 1,5kW utilizando fontes de alimentação monofásicas ou trifásicas de 220VAC.
3. Os resistores de frenagem internos estão incluídos como equipamento padrão?
Não, os resistores de frenagem internos não são padrão; o sistema suporta resistores de frenagem externos com valores de resistência mínimos que variam de 15 ohms a 40 ohms por modelo.
4. Como o circuito de controle é alimentado nesta arquitetura de conversor?
O circuito de controle utiliza um método de extração de energia de barramento comum derivado diretamente da entrada de energia do circuito principal.
5. Quais métodos de arrefecimento são implementados nas diferentes estruturas de potência?
As unidades de 200W a 750W dependem do arrefecimento por convecção natural, enquanto as variantes de 1kW e 1,5kW utilizam refrigeração a ar forçado integrada.
6. Vários conversores podem ser sincronizados usando esta arquitetura de comunicação?
Sim, o emparelhamento da interface de barramento EtherCAT com um controlador host superior permite uma operação síncrona precisa em vários eixos.
7. Qual é a classificação de especificação de sobretensão para o hardware DX30?
O conversor é construído para atender aos padrões de categoria de sobretensão III para segurança de distribuição elétrica industrial.
8. Como os engenheiros podem verificar a compatibilidade com as capacidades de motores existentes?
Os engenheiros devem fazer referência cruzada às classificações máximas de capacidade de motor aplicáveis, que variam de 200W até 1.800W, dependendo da estrutura do conversor.
