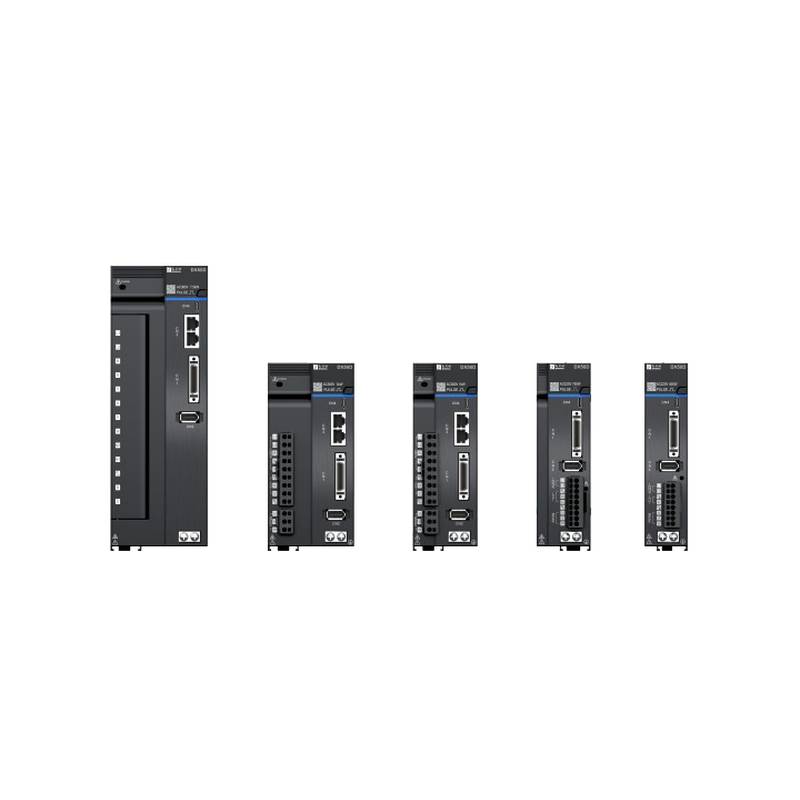

Os ambientes modernos de fabricação automatizada exigem soluções de controle de movimento de alto desempenho, capazes de fornecer resposta dinâmica rápida e precisão de posicionamento exata em diversas cargas de trabalho industriais. Projetados pela HollySys, os servoacionamentos da Série DX50 integram protocolos robustos de comunicação Modbus TCP com modos avançados de comando por pulso para otimizar a coordenação de redes multieixos.
Os engenheiros de automação industrial frequentemente enfrentam desafios relacionados à latência de rede, erros de sincronização de comando e restrições de dissipação térmica dentro de gabinetes de controle compactos. O servoacionamento HollySys DX50 aborda esses problemas combinando entradas de trem de pulsos de alta velocidade com interfaces de diagnóstico confiáveis baseadas em Ethernet. Este design de arquitetura dupla permite a execução de movimento em tempo real juntamente com a configuração remota de parâmetros por meio de computadores industriais de camada superior. Os loops de controle interno utilizam processamento de sinal digital de alta largura de banda para minimizar o tempo de acomodação e eliminar o erro de rastreamento mecânico durante ciclos de alta frequência.
Especificações Técnicas
Série: DX50 Series Pulse Command Type
Faixa de Potência: 0.2 kW to 7.5 kW
Protocolo de Comunicação: Modbus TCP
Configuração de Fase: Single-phase 200 VAC to 240 VAC @ 50Hz/60Hz, Single/Three-phase 200 VAC to 240 VAC @ 50Hz/60Hz, Three-phase 380 VAC to 480 VAC @ 50Hz/60Hz
Classificação de Tensão do Gabinete: Overvoltage Category III
Método de Resfriamento: Natural Convection or Forced Air Cooling depending on frame size
Corrente de Saída Contínua do Frame A: 1.6 Arms @ 200 VAC
Corrente de Saída Contínua do Frame B: 2.8 Arms @ 200 VAC
Corrente de Saída Contínua do Frame C: 5.5 Arms @ 200 VAC
Corrente de Saída Contínua do Frame D 220V: 7.6 Arms @ 200 VAC
Corrente Máxima de Saída do Frame D 220V: 23 Arms @ 200 VAC
Corrente de Saída Contínua do Frame C 380V: 3.5 Arms @ 380 VAC
Corrente Máxima de Saída do Frame C 380V: 11 Arms @ 380 VAC
Corrente de Saída Contínua do Frame D 380V: 5.4 Arms @ 380 VAC
Corrente Máxima de Saída do Frame D 380V: 14 Arms @ 380 VAC
Corrente de Saída Contínua do Frame E 380V: 8.4 Arms @ 380 VAC
Corrente Máxima de Saída do Frame E 380V: 20 Arms @ 380 VAC
Função de Resistor de Frenagem: External support for A/B frames, internal and external support for C/D/E frames
Integração de Sistema e Configuração de Hardware
A implantação do servoacionamento DX50 exige rigorosa adesão às práticas de instalação elétrica industrial para evitar interferência eletromagnética e loops de terra. Cabos blindados de par trançado devem ser utilizados para todas as linhas de feedback do encoder e caminhos de comando de pulso, com a blindagem terminada com segurança no painel traseiro condutivo através de grampos de cabo EMC. A fiação de energia deve ser fisicamente separada dos sinais de controle de baixa tensão, mantendo uma distância mínima de separação de 200 mm dentro dos gabinetes de controle. O aterramento adequado de ponto único do chassi do inversor para o barramento de terra do painel elétrico principal garante a dissipação de corrente de falha e estabiliza os potenciais de referência lógica interna. Ao conectar vários inversores em rede via Modbus TCP, são obrigatórios cabos Ethernet blindados de grau industrial Categoria 5e ou superior para manter a integridade dos pacotes sob condições severas de ruído de fábrica.
Confiabilidade e Durabilidade Ambiental
Os ambientes de implantação industrial impõem demandas severas sobre a durabilidade do hardware eletrônico, exigindo proteção contra estresse térmico, umidade ambiente e contaminação por particulados no ar. A série DX50 incorpora um design robusto de isolamento de categoria de sobretensão III para suportar picos transitórios de rede comuns em instalações industriais pesadas. O gerenciamento térmico varia de acordo com a carcaça de potência, utilizando convecção natural eficiente para módulos de menor potência e ventiladores de resfriamento de ar forçado controlados por termostato para unidades de 380V de alta capacidade. O gerenciamento integrado do resistor de frenagem protege o barramento CC contra picos de energia regenerativa gerados durante perfis de desaceleração agressivos. O pessoal de manutenção deve inspecionar periodicamente os caminhos de fluxo de ar do ventilador de resfriamento e limpar a poeira acumulada nas aletas do dissipador de calor para evitar eventos de desligamento térmico localizado.
Orientação de Seleção e Opções Alternativas
A seleção do modelo DX50 adequado requer uma avaliação cuidadosa das demandas de torque contínuo, ciclos de pico de carga e tensões de utilidade de entrada disponíveis. Para aplicações restritas a fontes monofásicas de 220V, modelos que variam de 0.2 kW a 1.5 kW fornecem densidade de potência ideal para maquinário compacto. Aplicações pesadas que exigem classificações de saída de 1.0 kW até 7.5 kW devem utilizar a série trifásica de 380V para equilibrar as correntes de linha e reduzir as perdas térmicas no cabeamento de distribuição. Construtores de equipamentos que buscam referência cruzada profissional e disponibilidade de estoque local podem contar com equipes de suporte técnico da 北京众平科技股份有限公司 para otimizar a seleção de modelos e a aquisição de hardware.
Perguntas Frequentes (FAQ)
1. Qual é o prazo de entrega padrão e a política de garantia para o servoacionamento DX50? Os itens de inventário padrão são enviados dentro de 3 a 5 dias úteis, apoiados por uma garantia abrangente de 12 meses contra defeitos de fabricação.
2. A 北京众平科技股份有限公司 fornece verificação de qualidade pré-envio para esses inversores? Sim, todas as unidades fornecidas passam por rigorosos testes visuais e elétricos em bancada antes do envio.
3. Quais modos de comando são suportados pela série DX50? O inversor suporta nativamente modos de comando de pulso juntamente com a comunicação Modbus TCP para monitoramento de parâmetros de rede.
4. Como o resistor de frenagem interno é configurado nos modelos de 380V? Os Frames C, D e E na série de 380V possuem resistores de frenagem embutidos, mantendo terminais para expansão externa.
5. O inversor DX50 pode operar em energia monofásica e trifásica de 220V? Determinados tamanhos de carcaça suportam configurações flexíveis de entrada monofásica ou trifásica de 200 VAC a 240 VAC, conforme especificado nos dados técnicos.
6. Qual é o propósito da classificação Overvoltage Category III? Ela garante que o sistema de isolamento interno lide com segurança com sobretensões transitórias tipicamente presentes em redes de distribuição industrial.
7. Como a integração Modbus TCP beneficia a sincronização multieixos? Ela permite que um controlador de nível superior leia e grave parâmetros do inversor simultaneamente em vários nós através de Ethernet padrão.
8. Quais métodos de resfriamento são empregados em todo o espectro de potência DX50? Unidades de menor capacidade usam resfriamento natural, enquanto frames de maior potência utilizam ventiladores de resfriamento de ar forçado.
9. São necessários resistores de frenagem externos para desaceleração de alta inércia? Os resistores externos são recomendados se a energia regenerativa exceder a capacidade dos componentes de frenagem interna.
10. Qual ferramenta de software é usada para a comissionamento do inversor DX50? Um software de depuração de computador superior autorizado se conecta através da interface de comunicação para sintonizar loops e monitorar o status.
