Visão geral

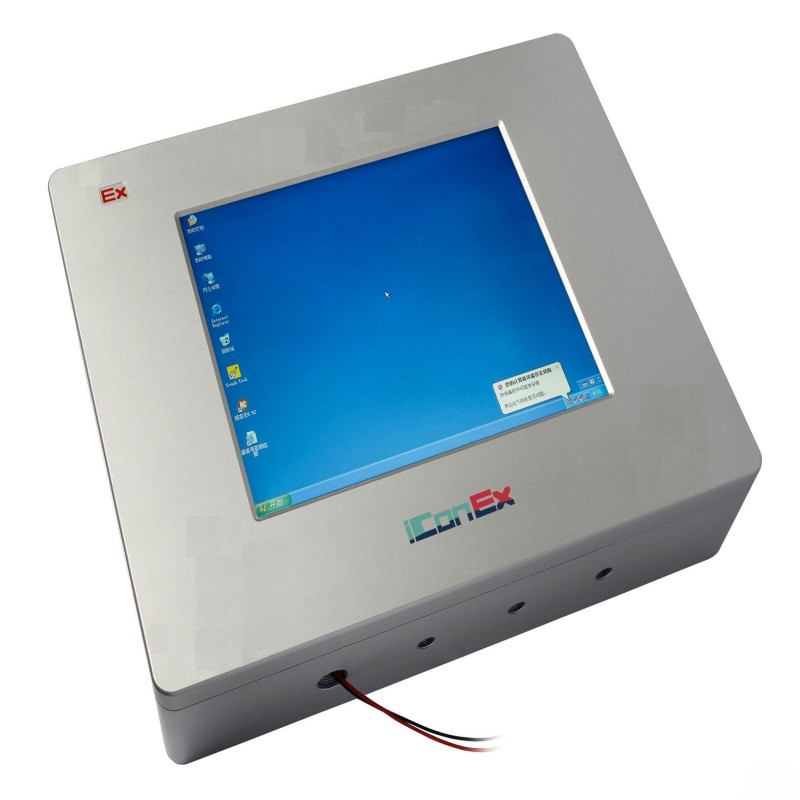

A série iConEx XY800 é uma família robusta de telas táctiis à prova de explosão Interface Homem-Máquina (HMI), meticulosamente projetadas para operação confiável em áreas perigosas classificadas como Zona 1, Zona 2 e Zona 21. Projetadas para atender aos rigorosos padrões internacionais à prova de explosão, essas HMIs combinam um núcleo de computação de alto desempenho (com uma CPU RISC de 32 bits e um sistema operacional Linux simplificado) com uma vibrante tela TFT e capacidades de comunicação versáteis.
Sua função principal é fornecer uma interface de controle e monitoramento segura, intuitiva e durável para sistemas de automação industrial dentro de indústrias como petróleo e gás, química, farmacêutica e mineração, onde gases inflamáveis, vapores ou poeiras podem estar presentes.
Filosofia de design principal: segurança e confiabilidade em primeiro lugar
O princípio fundamental por trás da Série XY800 é a integração intrínseca de recursos de segurança abrangentes sem comprometer o desempenho de processamento ou a conectividade. Atingindo certificações como Ex d ib IIB + H2 T6 Gb (para gases) e Ex tD ibD A21 IP66 T80°C (para poeira), ele emprega um design composto que incorpora métodos de proteção à prova de chama (d) e segurança intrínseca (ib). Isso garante que o próprio dispositivo não possa acender a atmosfera circundante, mesmo em caso de falha interna ou durante a operação por toque direto.
O uso de liga de alumínio de alta resistência para o recinto - usinado CNC para integridade estrutural e acabado com revestimentos anticorrosivos - sublinha ainda mais seu compromisso com a confiabilidade duradoura em condições difíceis.
Características do produto & amp; Características
Construção à prova de explosão certificada: possui dupla certificação para ambientes de gás (Ex d ib IIB + H2 T6 Gb) e poeira (Ex tD ibD A21 IP66 T80°C), tornando-a adequada para áreas perigosas da Zona 1/2 e da Zona 21/22, incluindo aquelas com hidrogênio.
Opções de exibição de alta visibilidade: Oferece uma gama de tamanhos TFT LCD (7", 8", 10,4", 12,1", 15") com resoluções de até 1024x768 e um brilho de mais de 300 cd/m² (até 450 cd/m² em alguns modelos), garantindo visibilidade clara mesmo em ambientes industriais com iluminação brilhante.
Processamento e armazenamento robustos: Alimentado por uma CPU RISC de 32 bits (variantes de 400MHz ou 800MHz dependendo do modelo) com 128MB de Flash e 64MB de RAM DDR2, fornecendo ampla potência para aquisição de dados complexos, algoritmos de controle e execução do software de configuração proprietário XYFD2000 com suporte a macro scripting semelhante a C.
Conectividade Industrial Extensiva: Apresenta múltiplas portas seriais isoladas (RS-232/485/422), Ethernet incorporado (na maioria dos modelos), hosts USB para periféricos e transferência de dados e suporte para os principais protocolos de barramento de campo industriais como Profibus-DP e CAN através de interfaces opcionais ou integradas.
Elementos de design robustos: Incorpora um sistema de resfriamento sem ventilador para operação em ambientes empoeirados, tecnologia de toque resistiva capaz de operação com luvas, superfícies de toque tratadas anti-estáticas, proteção geral contra a entrada IP66, amplas faixas de temperatura de funcionamento (incluindo modelos opcionais de larga temperatura) e robustas glândulas de cabo M20 para fiação segura.
Especificações chave
Parâmetro/Categoria
Especificação Detalhes
Série de modelos iConEx XY800 (por exemplo, XY800_7HMI, XY800_12HMI, XY800_15HMI)
Tipo de exibição TFT LCD, toque resistivo (ponto único)
Tamanhos disponíveis 7", 8", 10,4", 12,1", 15"
Resolução 800x480 (7"), 800x600 (8", 10,4"), 1024x768 (12,1", 15")
Brilho 300 ~ 450 cd / m² (modelo dependente)
CPU 32 bits RISC ARM (400MHz ou 800MHz)
Memória 128MB Flash, 64MB DDR2 DRAM
Kernel Linux simplificado do sistema operacional
Portos de comunicação isolados RS232/RS485/RS422, Ethernet (10/100M), anfitrião/dispositivo USB
Suporte de barramento de campo Profibus-DP, CAN, MPI (opcional/integrado)
Potência de entrada DC 24V (18V - 32V intervalo)
Consumo de energia ~5W Max (modelos menores) a ~15W Max (modelos maiores)
Classificação de proteção IP66 (caixa)
Gás à prova de explosão: Ex d ib IIB + H2 T6 Gb; Poeira: Ex tD ibD A21 IP66 T80°C
Zona 1/2 (Gases), Zona 21/22 (Poeira), Ambientes de hidrogênio aplicáveis
Temperatura de funcionamento padrão: -20 ° C ~ + 60 ° C; Wide-Temp: -40°C ~ +60°C/70°C (dependente do modelo)
Aplicações
A Série XY800 é indispensável em funções críticas de monitoramento e controle em inúmeras indústrias perigosas:
Petróleo & amp; Plataformas de produção de gás amp; Refinarias: Monitoramento de parâmetros de cabeça de poço, controle de válvulas de bomba e visualização de fluxo de oleodutos com segurança em atmosferas potencialmente explosivas.
Química & amp; Instalações de Processamento Farmacêutico: Interface com PLCs para controlar as temperaturas do reator, gerenciar a dosagem de ingredientes e monitorar os bloqueios de segurança.
Pintura, revestimento, & amp; Cabinas de pulverização: Fornecer controle ao operador em áreas com vapores inflamáveis e poeiras combustíveis.
Silos de grãos, moinhos de farinha, & amp; Processamento de alimentos: Controlar transportadores, moinhos e misturadores onde as nuvens de poeira combustíveis podem se formar.
Operações de mineração (superfície e subterrâneo): Monitoramento de sistemas de ventilação, cintas transportadoras e máquinas em ambientes propensos ao metano e poeira.
Água & amp; Instalações de Tratamento de Águas Residuales: Controlar bombas, sopradores e sistemas de alimentação química em áreas potencialmente perigosas, como casas de bombas.
Vantagens do produto
A principal vantagem da Série iConEx XY800 é o seu design certificado e intrinsecamente seguro para os locais perigosos mais exigentes, juntamente com um robusto desempenho industrial e conectividade, tudo em um único pacote integrado. Elimina a necessidade e o custo de armários externos pressurizados ou sistemas de isolamento frequentemente necessários para HMIs padrão em tais áreas.
Sua versatilidade em ambientes de gás e poeira, combinada com uma forte potência de processamento e opções de comunicação abrangentes (incluindo suporte a ônibus de campo), fornece uma solução à prova do futuro e altamente confiável que melhora a segurança e eficiência operacionais, reduzindo o custo total de propriedade e a complexidade da instalação.
Embalagem & amp; Garantia
Detalhes específicos sobre embalagem e garantia para a série XY800 não são explicitamente descritos nos resultados da pesquisa. É prática padrão da indústria que tais equipamentos sejam enviados em embalagens robustas e protetoras para evitar danos durante o trânsito. Para termos de garantia precisos (duração, cobertura), é altamente recomendado consultar diretamente o fabricante ou distribuidor autorizado.
Perguntas frequentes
1. O que significa a certificação à prova de explosão Ex d ib IIB + H2 T6 Gb para o HMI XY800 e onde pode ser usado?
A certificação à prova de explosão Ex d ib IIB + H2 T6 Gb define os ambientes perigosos específicos em que o HMI XY800 pode ser instalado e operado com segurança. Quebrar:
"Ex" significa a conformidade com as normas europeias ATEX para equipamentos usados em atmosferas explosivas.
'd' denota a carcaça à prova de chama (a carcaça contém e resfria explosões internas para evitar ignição externa).
"ib" indica segurança intrínseca (o circuito de tela táctil limita a energia elétrica abaixo dos níveis de ignição).
"IIB" classifica a idoneidade para gases como o etileno (além dos gases do Grupo IIC).
"+H2" confirma a aprovação para ambientes contendo hidrogênio.
"T6" limita a temperatura máxima da superfície a 85°C (seguro para gases de baixa temperatura de ignição).
"Gb" indica alta proteção para a Zona 1/2 (atmosferas explosivas ocasionais/frequentes).
Esta marcação certifica o XY800 para uma ampla gama de riscos de gás / vapor, incluindo aplicações de hidrogênio.
2. Como a tecnologia de tela táctil resistiva beneficia o uso industrial, especialmente em ambientes perigosos?
A tecnologia de toque resistivo oferece vantagens-chave para ambientes agressivos/perigosos:
Compatibilidade com luvas: Funciona de forma confiável com luvas (padrão para segurança industrial/higiene).
Resiliência ambiental: Menos afetado por líquidos, poeira ou sujeira na superfície.
Durabilidade: Construção de vidro/filme resistente a arranhões/abrasão.
Integração de segurança: Sensores analógicos mais simples facilitam a integração em projetos intrinsecamente seguros (ib), apoiando a certificação.
Esta combinação garante confiabilidade com EPI e em aplicações críticas à segurança.
3. Quais são as vantagens do design sem ventilador e da ampla gama de temperatura de funcionamento?
Design sem ventilador
Elimina um ponto de falha mecânica comum (ventiladores coletam poeira / detritos, risco de sobreaquecimento ou descarga estática em atmosferas explosivas). Melhora a confiabilidade a longo prazo, reduz a manutenção e melhora a integridade em ambientes sujos.
Ampla gama de temperatura de funcionamento
Os modelos que suportam -40°C a +60°C/70°C funcionam de forma confiável em condições extremas (congelamento ao ar livre, usinas de processamento a quente). Isso elimina equipamentos de aquecimento/arrefecimento externos, simplificando o design, reduzindo o uso de energia e reduzindo o custo total de propriedade, garantindo um desempenho consistente de tela/toque/eletrônica.
