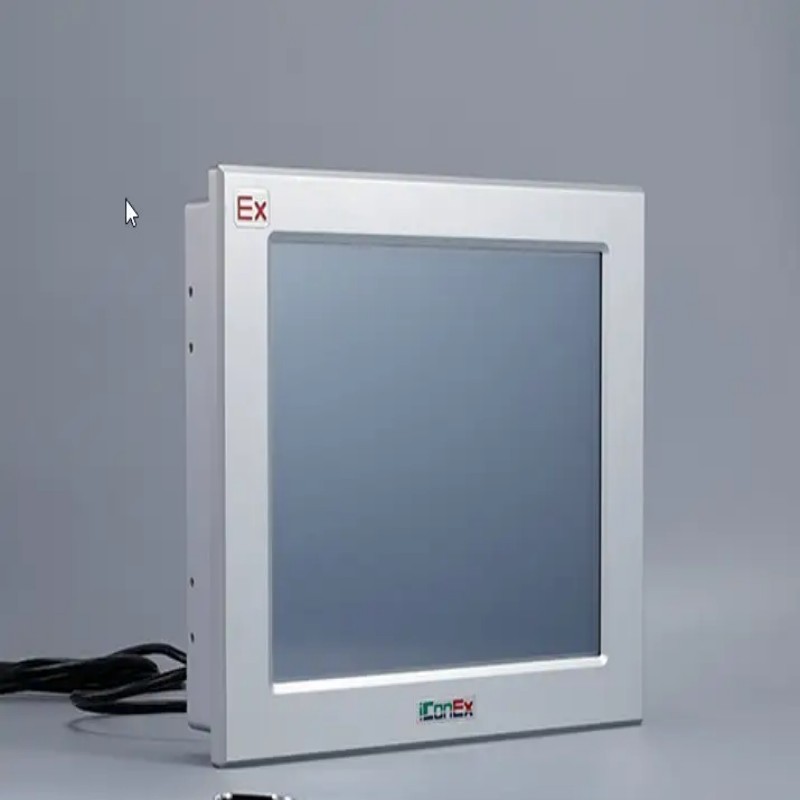

A Série iConEx XY900 representa um salto significativo na tecnologia de Interface Homem-Máquina (HMI) à prova de explosão, especificamente projetada para operação confiável e intuitiva em áreas perigosas de gás da Zona 2 e poeira da Zona 21. Ao contrário dos requisitos mais rigorosos da Zona 1, este foco permite uma mistura de funcionalidade avançada, design fácil de usar e segurança robusta.
Ele combina displays TFT de alta resolução (que variam de 7" a 22") com uma poderosa CPU RISC de 32 bits executando um sistema operacional Linux simplificado ou sistemas Windows opcionais para variantes de PC de painel. Certificado para Ex nR ib IIB T6 Gc e Ex tD ibD A21 IP66 T80°C, é uma solução ideal para tarefas de monitoramento e controle em indústrias como petróleo e gás, processamento químico, produtos farmacêuticos e manipulação de grãos, onde atmosferas explosivas podem ocorrer ocasionalmente.
Filosofia de design principal: Equilibrar o desempenho com a segurança aplicável
A Série XY900 é construída com base no princípio de oferecer computação de alto desempenho e visualização superior adaptada aos requisitos específicos de segurança da Zona 2/21. Ele emprega uma combinação de proteção de caixa "nR" (Respiração Restriída) e "ib" (Segurança Intrinseca) para o circuito táctil, juntamente com proteção robusta "tD" contra poeira.
Esta abordagem estratégica garante um alto nível de segurança para seus ambientes pretendidos, ao mesmo tempo que facilita recursos como operação de toque direto e suporte a uma ampla gama de protocolos industriais - funções que podem ser mais complexas ou caras de implementar em projetos de Zona 1.
Características do produto & amp; Características
Zona 2/21 Certificação & amp; Direct Touch: possui dupla certificação (Ex nR ib IIB T6 Gc / Ex tD ibD A21 IP66 T80°C) para ambientes de gás e poeira. A designação "ib" confirma um circuito de tela táctil intrinsecamente seguro, permitindo que os operadores interajam diretamente com a interface através de dedos ou estilos em áreas perigosas - sem ferramentas especiais ou isolamento necessário.
Telas de alta visibilidade: Oferece tamanhos TFT LCD de 7" a 22", com resoluções de até 1920x1080 (Full HD). Opções de brilho (>300 cd/m² padrão, >600 cd/m² customizável) garantem clareza em condições de luz solar interna, externa e direta.
Processamento robusto & amp; Conectividade: Alimentado por uma CPU RISC de 32 bits de 800MHz com Flash de 128MB e DRAM DDR2 de 64MB. Suporta portas seriais isoladas (RS-232/485/422), Ethernet, hosts USB e integração opcional de barramentos de campo Profibus-DP/CAN/MPI para troca de dados sem problemas com as principais marcas de PLC.
Construção robusta: Apresenta um gabinete totalmente metálico à prova de explosão com proteção de entrada IP66. Inclui painel táctil anti-estático (evita riscos de faísca), modelos flexíveis à temperatura (-40°C a +60°C) e glândulas de cabo M20 seguras.
Configuração Avançada: Utiliza o software XYFD2000 com macro scripting semelhante a C, permitindo uma lógica de controle complexa e interfaces de usuário personalizadas diretamente na HMI.
Especificações chave
Parâmetro/Categoria
Especificação Detalhes
Série de modelos iConEx XY900 (por exemplo, XY900_7HMI, XY900_10HMI, XY900_12HMI, XY900_15HMI)
Tipo de exibição TFT LCD, toque resistivo (ponto único)
Tamanhos disponíveis 7", 8", 10,4", 12,1", 15", 17", 19", 22"
Resolução 800x480 (7"), 800x600 (10,4"), 1024x768 (12,1"), até 1920x1080 (22")
Padrão de brilho: & gt; 300 cd/m²; Brilho alto: & gt; 600 cd/m² (customizável)
CPU 32 bits RISC ARM @ 800MHz
Memória 128MB Flash, 64MB DDR2 DRAM
Kernel Linux simplificado do sistema operacional
Portos de comunicação isolados RS232/RS485/RS422, Ethernet (10/100M), anfitrião/dispositivo USB
Suporte de barramento de campo Profibus-DP, CAN, MPI (opcional/integrado)
Potência de entrada DC 24V (gama de 21V - 28V)
Consumo de energia ~4W Max (7") a ~15W Max (15")
Classificação de proteção IP66 (caixa)
Gás à prova de explosão: Ex nR ib IIB T6 Gc; Poeira: Ex tD ibD A21 IP66 T80°C
Zona de Aplicação 2 (Gases), Zona 21/22 (poeira)
Padrão de temperatura de funcionamento: 0°C ~ +50°C; Baixa temperatura: -20 ° C ~ + 60 ° C; Amplo-Temp: -40 ° C ~ + 60 ° C
Operação de tela táctil intrinsecamente segura (ib), toque direto, anti-estática
Aplicações
A Série XY900 se destaca em funções de monitoramento e controle em áreas menos perigosas:
Instalações de Processamento Químico: Monitoramento dos níveis do tanque, controle das velocidades do misturador e gerenciamento dos estados da bomba (onde as atmosferas explosivas não são contínuas).
Fabricação farmacêutica: Interface com PLCs para controlar equipamentos de processamento e monitorar condições ambientais (em áreas de granulação / revestimento com poeira combustível ocasional).
Silos de grãos & amp; Processamento de alimentos: Controle de transportadores/elevadores e monitoramento de sistemas de coleta de poeira.
Água & amp; Tratamento de águas residuais: Supervisão de bombas, sopradores e sistemas de dosagem química em zonas de instalações potencialmente explosivas.
Petróleo & amp; Gás (Zona 2): Monitoramento de pressões de oleodutos, fazendas de tanques e serviços públicos (onde as liberações de gás são raras e de curta duração sob operação normal).
Vantagens do produto
A principal vantagem da Série iConEx XY900 é o seu equilíbrio ideal de funcionalidade avançada de HMI, conveniência de toque direto e robusta certificação de segurança Zone 2/21, muitas vezes a um custo mais acessível do que as soluções Zone 1.
Seu suporte para os principais barramentos de campo industriais e poderoso software de configuração eliminam gateways externos na maioria dos casos, simplificando a integração e reduzindo a complexidade do sistema. A ampla gama de tamanhos de tela e a resiliência ambiental garantem a compatibilidade com diversas aplicações, aumentando a eficiência operacional e a segurança em áreas intermitentemente perigosas.
Embalagem & amp; Garantia
Os detalhes específicos da embalagem não são amplamente descritos nas fontes, mas a prática padrão da indústria dita que tais equipamentos sejam enviados em embalagens robustas e protetoras para evitar danos em trânsito. Para termos de garantia precisos (duração, cobertura), consulte diretamente o fabricante ou distribuidor autorizado.
Perguntas frequentes
1. Qual é a diferença entre as áreas perigosas da Zona 1 e da Zona 2, e por que a certificação da Zona 2 do XY900 é significativa?
As zonas perigosas são classificadas pela probabilidade/duração de atmosferas explosivas:
Zona 1: Atmosferas de gases explosivos são susceptíveis de ocorrer ocasionalmente em operação normal.
Zona 2: atmosferas de gases explosivos são improváveis em operação normal; Se ocorrerem, são de curta duração.
A certificação Ex nR ib IIB T6 Gc do XY900 para a Zona 2 é significativa porque permite uma HMI altamente funcional (com toque direto via segurança intrínseca "ib") nestas áreas industriais comuns. Equipamentos certificados de Zona 2 como o XY900 são geralmente mais econômicos, mantendo a conformidade, oferecendo aos engenheiros de plantas uma solução prática para áreas onde os perigos são possíveis, mas não constantes, preenchendo a lacuna entre equipamentos não perigosos e sistemas caros de Zona 1.
2. Como funciona a proteção "Respiração restrita (nR)" na certificação de gás do XY900?
Respiração restrita (nR) é um método de proteção para a certificação de gás Zona 2 do XY900. Conta com um recinto projetado com juntas apertadas e vedações que limitam a entrada de gases / vapores externos no interior do equipamento.
O princípio: Se uma atmosfera inflamável rodeia o HMI, a respiração restrita impede que a mistura explosiva entre e se acumule internamente em quantidades inflamáveis - críticas para a Zona 2, onde os gases perigosos são infrequentes. Este método permite que o XY900 use eletrônica padrão sem proteções costosas da Zona 1 (por exemplo, caixas à prova de chama "d" que suportam explosões internas), equilibrando segurança, praticidade e acessibilidade.
3. Quais são os benefícios do software de configuração XYFD2000 com scripting macro?
O XYFD2000 melhora o XY900 além da visualização básica, com scripting macro semelhante a C como uma vantagem chave:
Execução de lógica local: permite cálculos complexos, processamento de dados e lógica de controle diretamente na HMI, descarregando tarefas de PLCs para simplificar a arquitetura e melhorar os tempos de resposta.
Personalização: Suporta casos de uso avançados como gerenciamento de alarme personalizado, autenticação do usuário, manipulação de cadeias e controle de fluxo de dados entre dispositivos (por exemplo, entre vários PLCs).
Flexibilidade: Permite interfaces personalizadas e inteligentes para processos específicos – muitas vezes sem modificar programas PLC – capacitando os engenheiros a construir soluções sofisticadas de automação no nível do operador.
