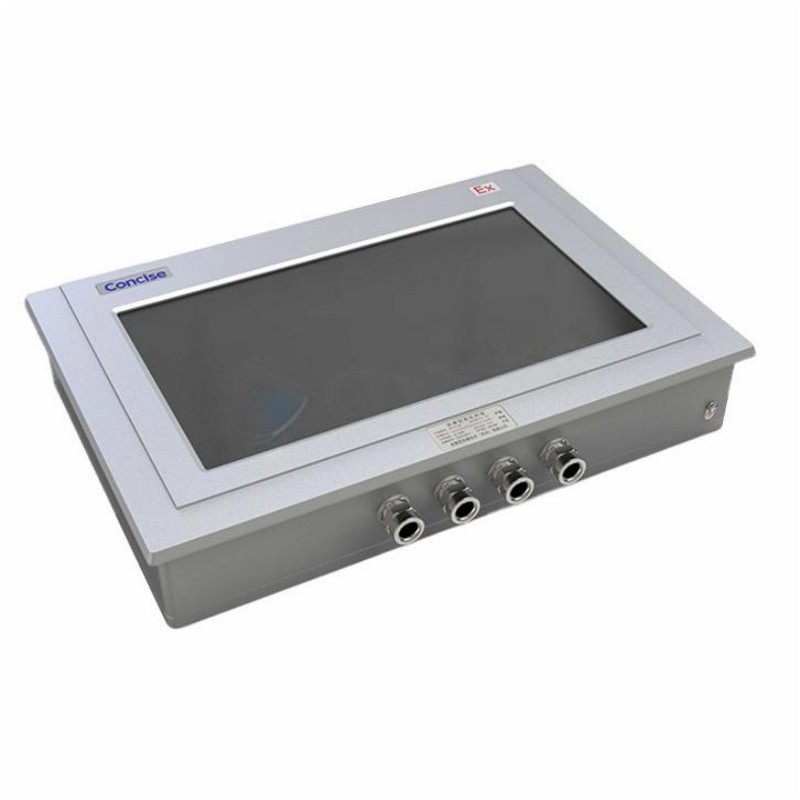

Monitor de exibição industrial à prova de explosão da série iConEx XYEXMTP

Visão geralA série iConEx XYEXMTP representa o pináculo da robusta tecnologia de exibição à prova de explosão, projetada explicitamente para operação contínua nas áreas mais exigentes de gás da Zona 1 e poeira da Zona 21. Ao contrário de telas projetadas p···

Visão geral

A série iConEx XYEXMTP representa o pináculo da robusta tecnologia de exibição à prova de explosão, projetada explicitamente para operação contínua nas áreas mais exigentes de gás da Zona 1 e poeira da Zona 21. Ao contrário de telas projetadas para exposição a perigos menos frequentes (Zona 2/22), esta série é construída para durar onde atmosferas explosivas estão constantemente presentes sob operação normal.


Ele consegue isso através de uma combinação de um recinto ultra-robusto Ex d [à prova de chama] e um circuito avançado Ex ib [segurança intrínseca] para seus componentes internos. Certificado para Ex d ib IIC T6 Gb e Ex tD ibD A21 IP66 T80°C, oferece confiabilidade inigualável para funções críticas de monitoramento em upstream oil & amp; gás (plataformas de perfuração, refinarias), plantas de processamento químico e operações de mineração - onde falha não é uma opção.

Filosofia de design principal: Resiliência máxima para perigo constante

A Série XYEXMTP é arquitetada em torno do princípio da máxima contenção e isolamento. Seu recinto primário à prova de chama (Ex d) é construído de aço inoxidável de alta qualidade, de paredes grossas ou ferro dúctil, usinado para tolerâncias precisas para criar caminhos de chama que podem conter e resfriar qualquer ignição interna, impedindo que se propague para a atmosfera perigosa externa.


Isso é complementado pelo design intrinsecamente seguro (ib) para circuitos internos críticos, limitando sua energia abaixo dos níveis de ignição. Esta abordagem dupla garante a sobrevivência nas condições mais duras, incluindo a exposição a produtos químicos corrosivos, vibrações constantes e oscilações de temperatura extremas.

Monitor de exibição industrial à prova de explosão da série iConEx XYEXMTP

Características do produto & amp; Características

Nível mais alto de proteção contra explosões (Ex d ib IIC): característica emblemática com certificação à prova de chama (Ex d) para gases do Grupo IIC (incluindo hidrogênio e acetileno) - o grupo de gases mais rigoroso. Isso o torna adequado para a Zona 1, a zona de gás de maior risco.

Exoesqueleto resistente à corrosão: Encerramento tratado com revestimentos anticorrosivos especializados (por exemplo, revestimento em pó, acabamentos de PTFE) para resistir à água salgada, H ₂ S e outros produtos químicos corrosivos em aplicações offshore e químicas.

Extrema durabilidade ambiental: Funciona de forma confiável em uma vasta gama de temperaturas de -40°C a +70°C (com elementos de aquecimento internos opcionais para arranques a frio). Possui excepcional resistência a choques / vibrações (testado de acordo com as normas IEC 60068-2-27/64) para máquinas pesadas ou veículos de mineração.

Display de alto desempenho em uma casca fortificada: possui um LCD TFT de alto brilho (≥1000 cd/m²) com ligação óptica (reduz o brilho, melhora a legibilidade à luz solar, evita a condensação). Apresenta toque capacitivo projetivo multi-toque operável com luvas.

Conectividade e Controle Avançados: Equipado com conectores M12 codificados X para ligações Ethernet/energia robustas (ideal para ambientes de alta vibração). Suporta entradas de vídeo abrangentes (HDMI, DisplayPort, VGA) através de barreiras intrinsecamente seguras.

Especificações chave

Parâmetro/Categoria

Especificação Detalhes

Série de modelos iConEx XYEXMTP (por exemplo, XYEXMTP-19, XYEXMTP-22)

Tipo de exibição TFT LCD, Projetado Capacitivo Touch (Multi-touch)

Tamanhos disponíveis 19", 21,5", 24"

Resolução 1280x1024 (19"), 1920x1080 (21,5"), 24")

Brightness ≥ 1000 cd/m²

Tecnologia de toque projetada capacitiva (luva & amp; umidade operável)

Classificação de proteção IP66 / IP67 (painel frontal)

Gás à prova de explosão: Ex d ib IIC T6 Gb; Poeira: Ex tD ibD A21 IP66 T80°C

Zona de Aplicação 1/21 (Gases/poeira), Zona 2/22

Temperatura de funcionamento padrão: -30 ° C ~ + 60 ° C; Estendido: -40°C ~ +70°C

Temperatura de armazenamento -50°C ~ +85°C

Potência de entrada DC 24V (gama de 18V - 32V) ou CA 100-240V (com PSU interna isolada)

Consumo de energia ~45W (19") a ~75W (24")

Interfaces elétricas M12 codificado A (potência), M12 codificado X (Ethernet), Interfaces de barreira IS para vídeo

Entradas de vídeo HDMI, DisplayPort, VGA (através de interfaces intrinsecamente seguras)

Resistência à vibração 5 grms (10-500 Hz, IEC 60068-2-64)

Resistência ao choque 50g, 11ms (IEC 60068-2-27)

Material do recinto Aço inoxidável 316L ou ferro dúctil com revestimento resistente à corrosão

Peso ~25 kg (19") a ~40 kg (24")

Aplicações

O XYEXMTP é implantado no coração das operações mais críticas e continuamente perigosas:


Upstream Oil & amp; Plataformas de perfuração a gás: servem como a exibição principal para unidades de registro de lama, sistemas de controle de prevenção de explosão (BOP) e monitoramento em tempo real de parâmetros de perfuração no piso da plataforma (constantemente exposto a potenciais liberações de gás).

Refinaria & amp; Unidades de Processo Químico: Montadas diretamente em painéis de controle do reator ou áreas de processamento para visualizar sistemas SCADA / DCS (continuamente expostos a vapores inflamáveis ​​e produtos químicos corrosivos).

Mineração Mineiros contínuos & amp; Máquinas de túnel: Integradas em cabines de operadores de máquinas de mineração pesada (sujeitas a vibrações constantes e atmosferas de poeira de carvão combustível).

Suítes de Síntese Química Farmacêutica: Monitora processos críticos de reação em ambientes com vapores de solvente e estritos requisitos de contenção.

Vantagens do produto

A vantagem definitiva da Série iConEx XYEXMTP é a sua inigualável segurança inerente (Ex d) para operação contínua em áreas perigosas de maior risco (Zona 1/21), juntamente com uma durabilidade ambiental extrema que transcende os ecrãs industriais padrão.


Elimina a necessidade de caixas externas pressurizadas (purgadas) - componentes que adicionam complexidade e pontos únicos de falha. Apesar de ser um investimento premium, suas certificações de qualidade e segurança de construção inigualáveis minimizam o risco de falhas catastróficas de equipamentos e tempo de inatividade de produção em processos críticos, oferecendo o menor custo total de propriedade para aplicações extremas.

Embalagem & amp; Garantia

Dado o seu alto valor e a sua natureza robusta, o XYEXMTP é enviado em uma caixa pesada personalizada com imobilização de espuma reforçada para protegê-lo durante a logística árdua. A iConEx normalmente oferece uma garantia estendida (por exemplo, 36 meses) nesta série, refletindo sua qualidade de construção, e inclui opções abrangentes de serviço no local devido à criticidade de suas instalações.

Perguntas frequentes

1. Qual é a diferença fundamental entre os recintos Ex d (à prova de chama) e outros métodos de proteção como Ex nR ou segurança intrínseca, e por que é necessário para a Zona 1?

A principal diferença está na filosofia de segurança:


Ex d (à prova de chama): concebido para conter explosões internas sem propagá-las externamente. Ele usa um recinto maciçamente robusto e usinado de precisão com longos caminhos de chama fria - qualquer explosão interna é contida, resfriada e apagada à medida que as chamas saem desses caminhos. Ideal para componentes de alta potência (como telas grandes) que geram calor.

Ex nR (Respiração Restriída): Depende da prevenção da entrada de gás no recinto ao longo do tempo. Apenas adequado para Zona 2 (atmosferas perigosas são raras/de curta duração).

Segurança intrínseca (Ex i): limita os níveis de ignição de baixa energia elétrica do circuito. Adequado para dispositivos de baixa potência (sensores), mas imprático para displays com fome de energia.


Para a Zona 1 (atmosferas explosivas provavelmente em operação normal), a Ex d é a escolha mais prática para equipamentos de alta potência - contém perigos ativamente em vez de apenas evitá-los.

2. Para uma tela tão pesada e robusta, quais são as considerações críticas de montagem e instalação?

A instalação do XYEXMTP (até 40 kg) requer um planejamento meticuloso:


Integridade estrutural: A superfície de montagem (painéis de aço, paredes amortiguadas de vibração, cabines de máquina) deve suportar cargas de choque / vibração estáticas e dinâmicas. Os suportes padrão são inadequados - os suportes industriais pesados ​​avaliados para o peso / ambiente são obrigatórios.

Gestão de cabos: os conectores/entradas de conduto M12 devem ser adequadamente selados com glândulas corretas para manter IP66/67 e integridade à prova de explosão. Os cabos devem evitar pontos de aperto / tensão (crítica para configurações de alta vibração).

Segurança de manuseio: a instalação requer uma equipe e equipamentos de elevação especializados para manobrar a tela sem danos ou lesões ao pessoal.

Alinhamento Ambiental: Selecione recursos opcionais (aquecedores, revestimentos específicos) com base em temperaturas ambientais extremas, exposição corrosiva ou spray salino.

3. Como a tecnologia de toque capacitiva projetada (PCAP) beneficia ambientes industriais duros em comparação com o toque resistivo?

O PCAP oferece principais vantagens sobre o toque resistivo:


Durabilidade & amp; Resistência química: Usa um substrato de vidro resistente a arranhões, abrasões e degradação de óleos / solventes - sem filmes de superfície substituíveis necessários, prolongando a vida útil.

Operação confiável com EPI/Contaminantes: Detecta propriedades condutoras (dedo/luva) sem pressão física. Funciona perfeitamente com luvas industriais grossas e ignora umidade leve, poeira ou gordura (sem toques falsos).

Interação do usuário aprimorada: suporta gestos multi-toque (pinch-to-zoom, rolagem de dois dedos) para mapas/esquemas complexos, aumentando a eficiência do operador e reduzindo a carga cognitiva em cenários críticos.
