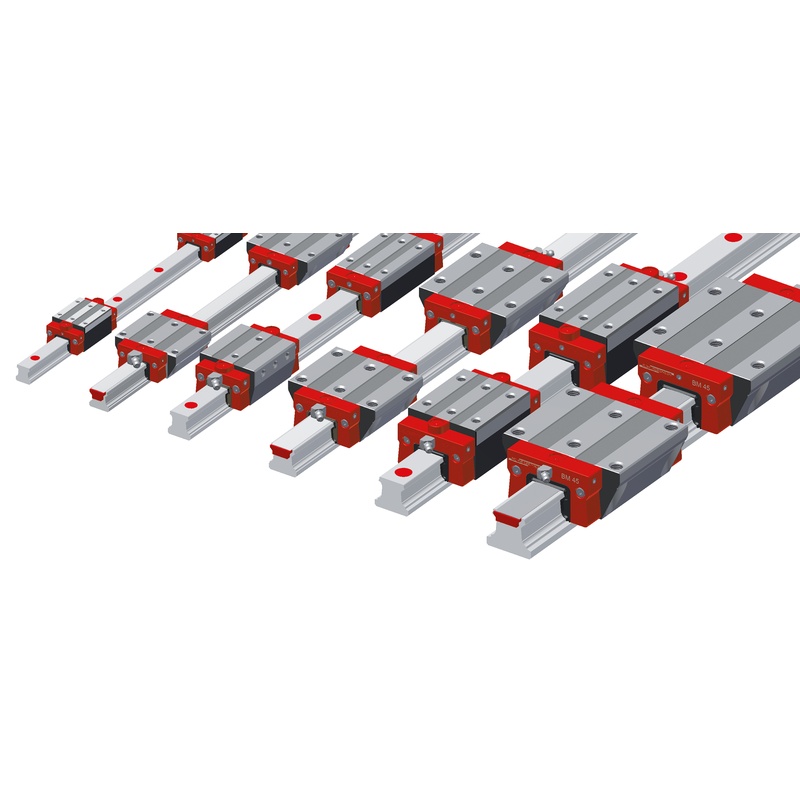

O módulo linear SCHNEEBERGER BM W 20-B-G2-V2 oferece precisão pesada com um perfil rígido de 20 mm e acionamento de parafuso de esfera. Projetado para cargas dinâmicas de 500N
e ± 0.005mm repetibilidade, ele se destaca na automação CNC e usinagem robótica. Com guias de aço endurecido e proteção IP54, suporta chips de metal / refrigerantes em duros
ambientes industriais.
Parâmetros do produto
Valor do parâmetro
Largura do módulo 20 mm
Tipo de condução Parafuso de bola (grau C5)
Comprimento Max.Stroke 1500 mm
Velocidade máxima 1,2 m/s
Repetibilidade ± 0,005 mm
Capacidade de carga dinâmica 500 N
Capacidade de carga estática 1500 N
Chumbo de parafuso 5/10/20 mm
Rigidez 200 N/μm
Classe de proteção IP54
Características principais& amp; Vantagens
Rigididade de grau industrial
Guias pré-carregadas duplas resistem a cargas de momento de 15 Nm. Ideal para o posicionamento do anexo de fresagem.
Parafuso de esfera zero-backlash
Os parafusos de terra de grau C5 mantêm a precisão após 10.000 + km de viagem. Pré-carga ajustável através de kits de espaçador.
Segurança Integrada
A entrada STO (Safe Torque Off) permite a conformidade de segurança PLd de categoria 3 para células colaborativas.
Estabilidade térmica
O projeto composto de alumínio-aço minimiza o crescimento térmico (0,003mm / ° C). Jaquetas de refrigeração opcionais disponíveis.
Cenários de aplicação
Alteradores de ferramentas CNC: posicionamento da interface do fuso 24/7
Automação da imprensa: Manipulação da matriz em linhas de estampagem
Máquinas de medição de coordenadas: alinhamento de precisão da cabeça da sonda
Instalação& amp; Notas de uso
Protocolo de Montagem
Moer superfície de montagem para & amp; amp; lt; planície de 5μm por 100mm
Torque parafusos M5 para 4,5 Nm em padrão cruzado
Paralelismo do parafuso alinhado com laser dentro de 0,02 mm / m
Requisitos de manutenção
Relubrique o parafuso a cada 300 horas (graxa SCHNEEBERGER EP2)
Inspectar limpadores trimestralmente para a entrada de partículas
Monitor pré-carga via variação de binário (& amp; lt; 10% baseline)
Avisos críticos
⚠️ Nunca levantar por carruagem-uso perfil de elevação lugs
⚠️ Evite a condensação: Pré-aquecimento para ambiente + 5 ° C em inícios frios
⚠️ ESD-sensível: terra via terminal GND dedicado
1. Como otimizar a vida útil do parafuso de bola em aplicações de alta carga?
Mantenha as cargas axiais abaixo de 80% da capacidade dinâmica. Mantenha espessura do filme de lubrificação & amp; amp; gt; 0,1 μm. Use o software SRA da SCHNEEBERGER para análise da distribuição de carga. Programar vibração
Análise a cada 2.000 horas.
2. Posso usar este módulo em centros de usinagem verticais?
Sim, a montagem do eixo Z suporta cargas úteis de 35kg. Sempre incorporar sistemas de contrabalanço. Verifique que o binário do freio do motor exceda o momento de carga útil de 1,5 vezes. Parafuso de vedação termina contra
entrada de refrigerante.
3. Quais controladores alcançam a precisão ±0.005mm?
Emparelhamento com unidades EtherCAT (por exemplo, Beckhoff AX8000). Implementar loop totalmente fechado com escalas lineares de 0,1 μm. Compensar a deriva térmica através de sensores integrados.
4. Como lidar com a contaminação de chips em células de usinagem?
Instale raspadores de aço opcionais (P / N: SCR-20B). Purga o ar através dos canais de perfil. Oriente module≥15°from horizontal para facilitar a queda de detritos.
5. É possível ajustar a pré-carga do parafuso de bola?
Sim, através dos kits de separação (PK-20B). Requer chave de torque de 50Nm e indicador de mostrador. Jogo axial de 5μm de alvo após 100 km de corrida.
6. Quais especificações do motor correspondem ao desempenho do 20-B-G2-V2?
Selecione 400W + servos com codificadores de ≥24 bits. Mantenha a relação de inércia 3:1. Use o adaptador MA-20B da SCHNEEBERGER para acoplamento direto.
7. Como recuperar a precisão após eventos de acidente?
Primeiro, verificar a reta do parafuso com o medidor de tolerância de 0,01 mm / m. Substitua o carro se o impacto exceder 300N. Recalibre a posição de casa através da tampa mecânica.
8. Ele suporta configurações de pórtico multi-eixo?
Sim, com placas de alinhamento coplanar (CP-20). Sincronize via controle acoplado cruzado. Erro de Max.sync: 0.02mm sobre a viagem de 1m.
9. Que intervalos de lubrificação se aplicam no processamento de alimentos?
As gorduras NSF H1 requerem ciclos de 150 horas. Limpe o resíduo com solventes de qualidade alimentar. Inspeção semanal para o crescimento microbiano em ambientes úmidos.
10. Como integrar a funcionalidade de segurança STO?
Sinais de canal duplo de fio para pinos 12/13.Test semanalmente via perda de energia simulada. A validação requer relés de segurança certificados PLd.
