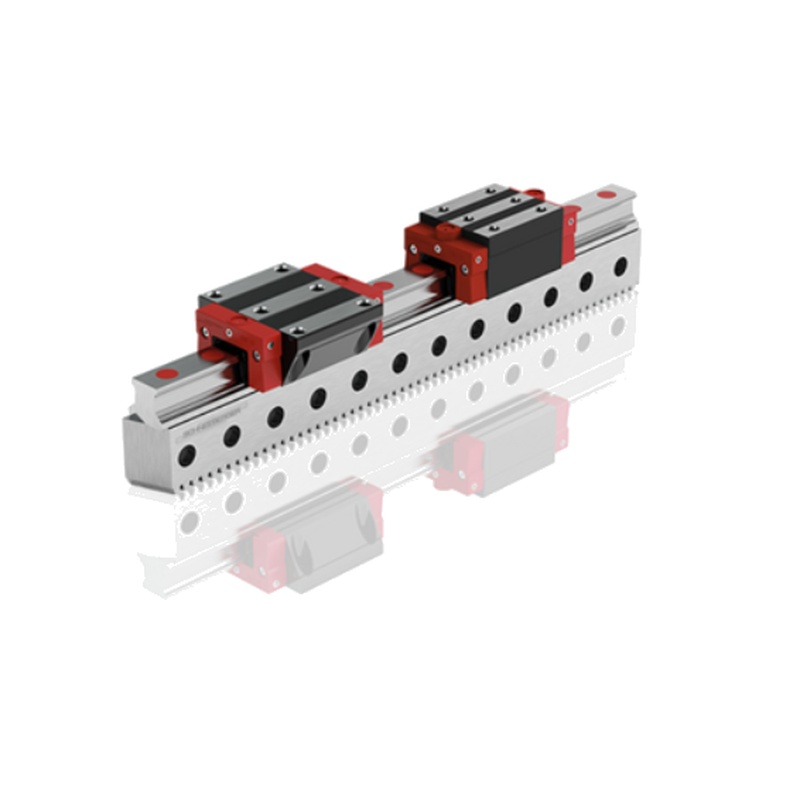

O guia monotrilho Schneeberger MR W 65-A-G2-V2 estabelece novos padrões para sistemas de movimento industriais pesados. Com largura de trilho de 65mm, pré-carga pesada de classe A e V2
selagem extrema, entrega capacidade de carga dinâmica de 82.4kN em 5m / s.Engineered para aplicações de rigidez ultra-alta como usinagem de lâmina de turbina, células de fundição a pressão e freios de imprensa,
ele alcança ± 0.001mm repetibilidade sob choques 100G.
Parâmetros do produto
Valor do parâmetro
Largura do trilho 65 mm
Classe de pré-carga A (pré-carga pesada)
Tipo de vedação V2 (certificado IP69K)
Carga dinâmica (C) 82,4 kN
Carga estática (C) ₀)129.0 kN
Velocidade máxima 5 m/s
Repetibilidade ± 0,001 mm
Temperatura de funcionamento-40 ° C a + 120 ° C
Material Aço endurecido do caso (HRC 62±1)
Vantagens críticas
1. Capacidade de carga inigualável
129 KN carga estática lida com prensas de estampagem de 250 toneladas. A geometria assimétrica do rolo reduz a tensão da borda em 45%. Mantém o alinhamento sob os momentos de dobra de 15kN / m.
2. Selhamento de grau militar
As vedações V2 suportam a limpeza a vapor a 150°C. O design de três lábios bloqueia abrasivos de sub-mícron em fundições. Excede os padrões de resistência à vibração ISO 13355.
3. Estabilidade térmica
Crescimento térmico quase zero (± 0,3 μm / m · K) para camas de corte a laser. Liga especial mantém dureza a 120 ° C. O tratamento criogénico evita a fragilidade.
Aplicações industriais
Geração de energia: Moedores de lâmina de turbina hidráulica
Automóvel: 8.000 toneladas de forjamento prensa rams
Aeroespacial: Máquinas de layout de material composto
Indústria pesada: posicionamento do rolo de apoio do laminador
Instalação& amp; Manutenção
Protocolo de Montagem
Parafusos M16 de superfície flatness≤0.003mm/m.Torque para o padrão cruzado de 75Nm. Alinhamento a laser dentro do paralelismo de 0,005mm/m. Use placas de referência de granito.
Gestão de Lubricação
Aplique Optigrease GR-400 a cada 250 km. Na metalurgia, relubricate bi-semanalmente. Limpe sempre a gordura antiga completamente.
Avisos críticos
Nunca impacte carruagens pré-carregadas. Usar manuseio seguro ESD em eletrônica. Evite choques térmicos& amp; gt; 15 ° C / min. trilhos do solo a cada 1,2 m.
1. Como a largura de 65 mm beneficia os sistemas de portais grandes?
A base mais ampla distribui cargas de momento 50% melhor do que os trilhos de 55 mm. Isso evita racking em portais de 20m. O design do rolo de quatro linhas lida com forças de inclinação de 30kN / m. Crítico para
moinhos de perfuração de precisão usinando vasos do reator.
2. Os selos V2 podem suportar a imersão ácida em refrigerante?
Sim quando especificado com material lábio resistente a químicos (grau FKM). Testado em soluções de pH 2-12 por mais de 5.000 horas. Combine com gordura inibidora da corrosão para semicondutores
ferramentas de gravação. Inspeçione os selos trimestralmente para inchaço.
3. Quais ferramentas de alinhamento garantem precisão em sistemas 10m+?
Use interferômetros laser com resolução de 0,001mm/m. Para configurações multi-rail, empregar níveis eletrônicos com precisão de 0,0005 °. Sempre compensar a expansão térmica durante
calibração. Tolerância Shimming deve ser ≤0.003mm.
4. Como calcular a vida útil dos rolamentos em ambientes de carga de choque?
Aplicar fórmula ISO 281 modificada com fator de choque K ₛ=1.8. O software LifeCalc da Schneeberger integra dados FEA. Esperar L ₁₀ vida de 25.000 horas sob impactos 50G na forja
prensas.
5. As versões ATEX estão disponíveis para atmosferas explosivas?
Os modelos certificados apresentam ligas não faíscas (CuBe2) e gordura estática-dissipativa. Resistência da superfície& amp; lt;10⁶ ohms impede a ignição. Requer aterrizamento a cada metro em carvão
plantas de processamento.
6. Como adaptar vedações V2 em trilhos MR W 65 mais antigos?
Somente compatível com unidades pós-2021 (# & amp; amp; gt; MX21000). Use o kit de retrofit SEAL-V2-65.A instalação requer ferramentas de prensa para evitar danos aos lábios. Pós-instalação, correr 30km break-in
ciclo.
7. Que lubrificação se adequa a ambientes de alta radiação?
A graxa perfluoropoleter (PFPE) resiste a radiação de 100 MGy. Evite lubrificantes à base de petróleo - eles polimerizam sob raios gama. Relubricar a cada 500 horas em nuclear
manipuladores de combustível.
8. Os trilhos podem operar submersos no óleo de corte?
Sim, com carcaças opcionais de carruagem de aço inoxidável. Certifique-se de que os orifícios de ventilação direcionam o óleo longe das vedações. Use gordura de alta viscosidade (ISO VG 460) para resistir à lavagem. Monitor lubrificante
contaminação mensal.
9. Como diagnosticar o brinelling do rolo em aplicações de imprensa?
Ouça as emissões acústicas de 8-10kHz durante a reversão. Inspeçione as pistas de corrida com lupas 10x para micro-dentures. Medir picos de desenho atual& amp; gt; 15% da linha inicial. Verifique sempre a sobrecarga
configurações de proteção.
10. Que manutenção evita a corrosão em ambientes de pulverização de sal?
Aplique o revestimento SCHNEEBERGER CorrShield trimestralmente. Use gordura deslocadora de água (MIL-PRF-32033). Instale ánodos de zinco sacrificiais em bases de montagem. Nunca use cloreto
limpadores nos trilhos.
