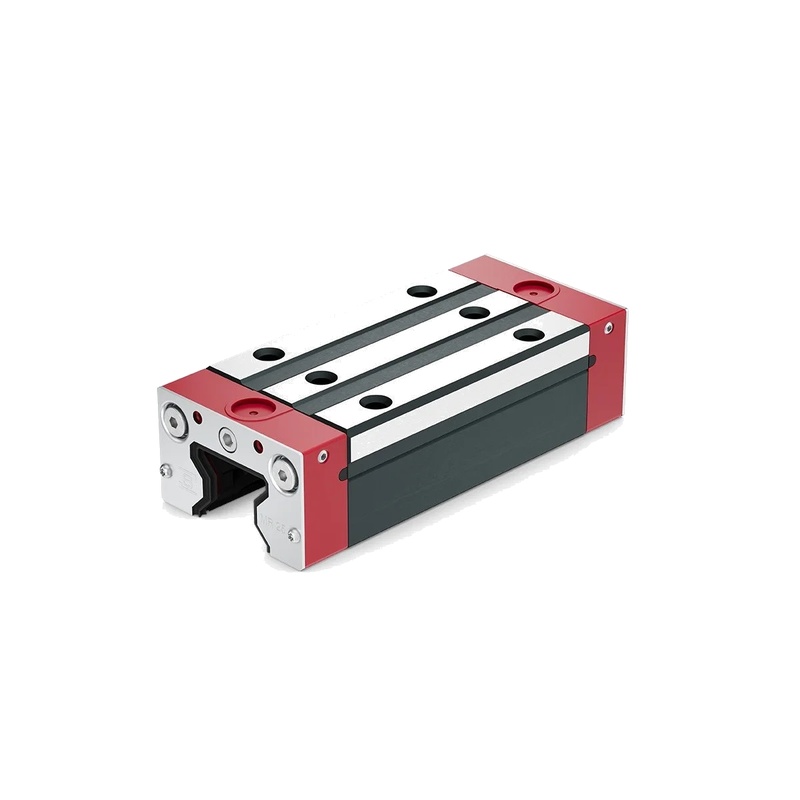

O sistema de orientação monotrilho Schneeberger MR W 35-B-G2-V2 oferece rigidez e precisão excepcionais para a automação industrial. Com uma largura de trilho de 35mm, classe de pré-carga G2,
e vedações V2 resistentes à corrosão, ele se destaca em aplicações de alta carga e alta velocidade como usinagem CNC, fabricação de semicondutores e robótica médica. Otimizado para mínimo
manutenção e longa vida útil, este guia linear garante controle de movimento suave sob condições extremas.
Parâmetros do produto
Valor do parâmetro
Série MR W Sistema de Guia Monorail
Largura do trilho 35 mm
Classe de pré-carga G2 (pré-carga média)
Tipo de vedação V2 (vedação melhorada)
Capacidade de carga dinâmica (C) 28,5 kN
Capacidade de carga estática (C0) 42,0 kN
Velocidade Max.Travel 5 m/s
Repetibilidade ± 0,001 mm
Temperatura de funcionamento-30 ° C a + 100 ° C
Material Aço inoxidável endurecido
Características principais& amp; Vantagens
1. Engenharia de Ultra-Precisão
A pré-carga G2 minimiza a deflexão durante tarefas de alta precisão. Tolerâncias de fabricação estreitas (± 0,001 mm) garantem a repetibilidade em equipamentos de metrologia e sistemas ópticos.
A moagem integrada da pista reduz o atrito para um movimento mais suave.
2. Proteção ambiental robusta
A selagem V2 combate poeira, chips e líquidos em oficinas duras. A construção de aço inoxidável resistente à corrosão suporta refrigerantes e produtos químicos. Ideal para processamento de alimentos ou
salas limpas que exigem vedação equivalente a IP65.
3. Alta capacidade de carga dinâmica
28.5 A carga dinâmica kN suporta portais pesados em células de automação. O projeto patenteado do rolo distribui a tensão uniformemente, estendendo a vida útil em 40% versus trilhos padrão. Reduz
tempo de inatividade em linhas de produção 24/7.
Cenários de aplicação
Máquinas-ferramentas: acionamentos de fuso CNC que exigem precisão de nível de mícrons.
Robótica: Braços articulados que manipulam cargas úteis acima de 500 kg.
Semicondutor: Manipuladores de wafer que precisam de movimento livre de vibração.
Imagem médica: sistemas de posicionamento de componentes de ressonância magnética.
Instalação& amp; Diretrizes de manutenção
Instruções de montagem
Alinhar trilhos usando níveis de precisão (≤0.02 mm / m tolerância). Parafusos de montagem de binário para 22 Nm em sequência transversal. Verifique o paralelismo em execução com indicadores de discagem. Evite forçados
ajustes para evitar a perda de pré-carga.
Protocolo de lubrificação
Aplique Schneeberger Optigrease GR-200 a cada 100 km ou 6 meses. Limpe os trilhos com produtos de limpeza sem solventes antes da re-lubrificação. Monitorar portas de graxa para contaminação em poeira
ambientes.
Precauções críticas
Nunca desmonte carruagens - danos irreversíveis podem ocorrer. Use mandíbulas suaves ao manipular trilhos para proteger as pistas. Garantir a ligação à terra elétrica para evitar danos estáticos em
áreas sensíveis ao ESD.
1. O que distingue o MR W 35-B-G2-V2 das guias lineares padrão?
Este modelo apresenta pré-carga média G2, que reduz a deflexão sob forças laterais em 30% em comparação com guias de pré-carga zero. A vedação V2 integra geometria de três lábios
bloquear partículas até 0,5 mícrons. Sua construção de aço endurecido suporta cargas estáticas de 42 kN - ideal para aplicações verticais de eixo Z.
2. Como a classe de pré-carga afeta o desempenho na automação de alta velocidade?
A pré-carga G2 elimina a oscilação do carro em acelerações que excedam 2g. Isso mantém a precisão posicional durante mudanças rápidas de direção. Reduzida vibração impede rolamentos
brinelling, crítico para a longevidade em robôs pick-and-place. Sempre combinar a pré-carga com os requisitos de força de empurrão.
3. Posso substituir vedações em trilhos MR W 35 existentes com atualizações V2?
Sim, Schneeberger oferece kits de vedação V2 retrofit (Order#SEAL-V2-35). A compatibilidade requer geração ferroviária após 2019.A instalação exige ferramentas especializadas para evitar danos nos lábios.
Pós-atualização, conduzir ciclos de corrida de 50 km para assentar os selos corretamente.
4. Que intervalos de lubrificação maximizam a vida útil em ambientes contaminados?
Em usinas CNC pesadas com chip, relubrique a cada 50 horas de funcionamento. Use a gordura de alta viscosidade (NLGI 2+) com aditivos sólidos como MoS2. Para áreas de lavagem, as gorduras de grau alimentar se estendem
intervalos de 200 horas. Monitore as emissões acústicas para detecção precoce de desgaste.
5. Como solucionar problemas com o aumento da resistência ao rolamento?
Primeiro, inspecione os selos para a entrada de detritos usando borescópios. Verifique a planicidade do trilho com planos ópticos - deformação acima de 0,03 mm / m causa ligação. Verifique que os shims de alinhamento do carro são
intacto. Por fim, purgar a velha gordura; O lubrificante endurecido representa 70% dos problemas de resistência.
6. O MR W 35-B-G2-V2 é adequado para ambientes de vácuo?
Sim, quando especificado com gordura compatível com vácuo (por exemplo, Apiezon AB-202). As taxas de desgasificação são& amp; lt; 1x10 ⁻⁹ Torr·L/sec.Remove graxa de fábrica usando solventes perfluorados antes
instalação. Evite os óleos padrão que contaminam as câmaras.
7. Que rugosidade da superfície de montagem garante um desempenho óptimo?
Alcançar Ra≤1.6μm através de moagem ou fresagem. As superfícies mais ásperas induzem a distorção do trilho que excede 5μm / m. Para bases de granito, use compostos de nivelamento epóxido. Sempre desbarrar a montagem
buracos para evitar concentrações de estresse.
8. Podem várias carruagens compartilhar um trilho em sistemas de portais?
Sim, sincronize carruagens via CANopen ou EtherCAT usando o controlador SMB-30 da Schneeberger. Mantenha a diferença de altura de 0,05 mm entre carruagens. Calibração requer laser
interferômetros para o paralelismo dentro de 10 segundos de arco.
9. Como as vedações V2 funcionam em fundições de alta temperatura?
Os lábios reforçados com fluoropolímero suportam 150°C intermitentemente. Para sustentado& amp; gt; 100 ° C uso, aplicar a gordura de alta temperatura (por exemplo, Klüber Staburags NBU 30). Selo do monitor
integridade trimestral - o ciclo térmico acelera a fragilidade.
10. Quais ferramentas de manutenção são essenciais para este sistema?
Use o kit de alinhamento de Schneeberger (ALN-4) para verificações de paralelismo. Empregar testadores de carga dinâmicos para detectar brinelling cedo. Chaves de torque com precisão de 2% evitam o aperto excessivo
Analisadores de vibração identificam problemas de ressonância pré-falha.
