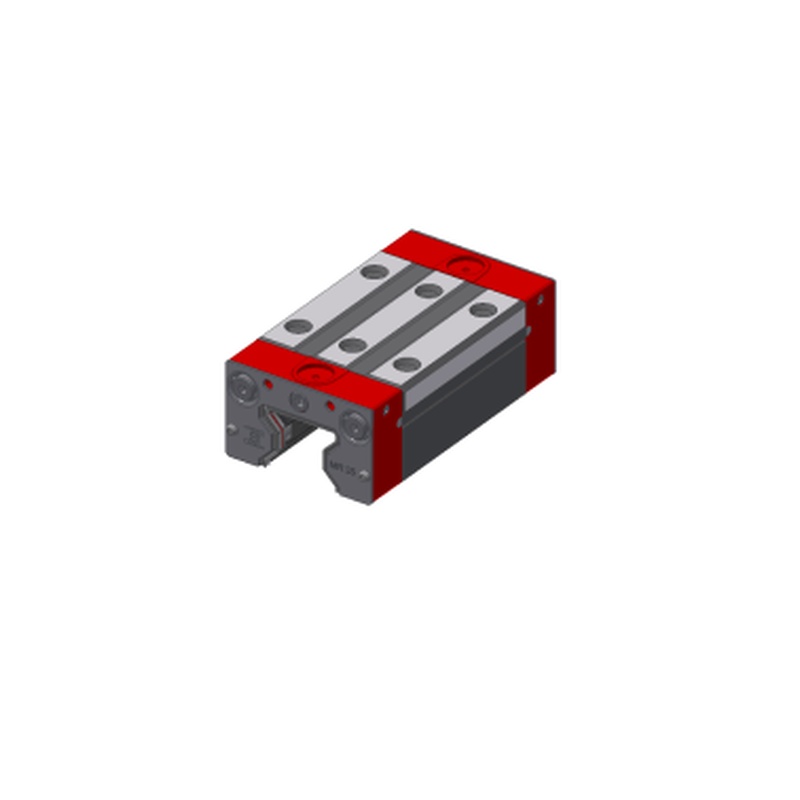

O módulo linear de precisão SCHNEEBERGER BM W 15-A-G2-V2 apresenta um perfil compacto de 15 mm de largura e um acionamento de parafuso de esfera integrado. Projetado para aplicações de alta precisão,
t fornece ± 0.01mm repetibilidade e suporta velocidades de até 1,5 m / s. Ideal para automação de laboratório e manuseio de semicondutores, este módulo minimiza o espaço enquanto maximiza
rigidez. Sua construção de alumínio resistente à corrosão garante longevidade em ambientes de sala limpa.
Parâmetros do produto
Valor do parâmetro
Largura do módulo 15 mm
Tipo de condução Parafuso de bola
Comprimento Max.Stroke 1000 mm
Velocidade máxima 1,5 m/s
Repetibilidade ± 0,01 mm
Capacidade de carga 150 N (dinâmica)
Classe de proteção IP54
Opções de montagem Horizontal/Vertical
Características principais& amp; Vantagens
Otimização do espaço: largura de 15 mm poupa 30% de pegada em comparação com unidades padrão.
Precisão do parafuso de bola: reação quase zero para posicionamento micrométrico.
Sistema de guia rígido: rolamentos de fila dupla lidam com cargas de momento de até 3 Nm.
Design modular: Compatível com adaptadores de motor SCHNEEBERGER para integração servo/passo.
Aplicações
Alinhamento óptico de sensores em equipamentos de metrologia
Máquinas de colocação de componentes de PCB
Sistemas de microdispensação em dispositivos médicos
Notas de instalação
Alinhar a base de montagem dentro da planície de 0,05 mm / m.
Use lubrificante SCHNEEBERGER (P / N: LUB-15A) trimestralmente.
Evite impactos laterais durante a manipulação para proteger os rolamentos de esferas recirculantes.
1. Qual é a vida útil dos parafusos de esferas BM W 15-A-G2-V2?
Os parafusos de bola duram 15.000 + horas sob a carga máxima de 80%. A lubrificação regular prolonga os intervalos de serviço. Evite a contaminação com kits de vedação (vendidos separadamente). Substituir as porcas de pré-carga
quando a reação excede 5μm.
2. Posso usar este módulo verticalmente?
Sim, a montagem vertical é certificada. Certifique-se de que o binário do motor cobre a carga útil + contrabalanço. Use freios mecânicos para segurança durante a perda de energia. Verifique as classificações de rigidez para o eixo Z
oscilações.
3. Como resolver problemas de vibração?
Primeiro, verifique a planicidade da superfície de montagem (& amp; amp; lt; 20μm / m). Equilibrar componentes rotativos usando a norma ISO 1940 G2.5. Ajuste os parâmetros da unidade através das configurações de amortiguação do controlador.
4. A compensação térmica é necessária?
Para precisão de ± 0,005mm sobre mudanças de 25 ° C, adicione o sensor CTE da SCHNEEBERGER. A maioria das aplicações abaixo de 30 ° C ambiente não precisa dele. Monitore a temperatura do motor para a deriva.
5. Quais motores são compatíveis?
Suporta passos NEMA 11/17 e servos de 40-60mm. Use placas de adaptador AM-15A. Garantir a relação de inércia do motor& amp; 5:1 contra carga. Flanges personalizadas disponíveis para accionamento direto.
6. Posso encadear vários módulos?
Sim, com kits de conector final (EC-15). Sincronize via EtherCAT/CANopen. Os shims de calibração garantem o alinhamento coplanar. Erro máximo cumulativo: 0.1mm / m.
7. Como limpar para uso em sala limpa?
Limpe com IPA (álcool isopropílico). Evite que os solventes danifiquem as vedações. Substitua limpadores anualmente (P / N: WPR-15A). Purga a vácuo antes de ambientes ISO Classe 5.
8. Qual é o cronograma de manutenção?
Relubricar a cada 250 km de viagem ou 6 meses. Inspeção de pistas de bola para pitting. Torque parafusos de montagem para 3,5 Nm trimestralmente. Log tempo de execução via encoder feedback.
9. Funciona com controladores de terceiros?
Compatível com Siemens, Beckhoff e B& amp; R PLCs. Use sinais analógicos ±10V ou PWM. Baixe perfis de movimento do software de configuração da SCHNEEBERGER.
10. Como lidar com a proteção contra sobrecarga?
Instalar limites de binário (kit TL-15). Defina limites de corrente do controlador em 120% nominal. A parada de emergência corta a energia através da entrada STO. Monitore através de sensores térmicos incorporados.
