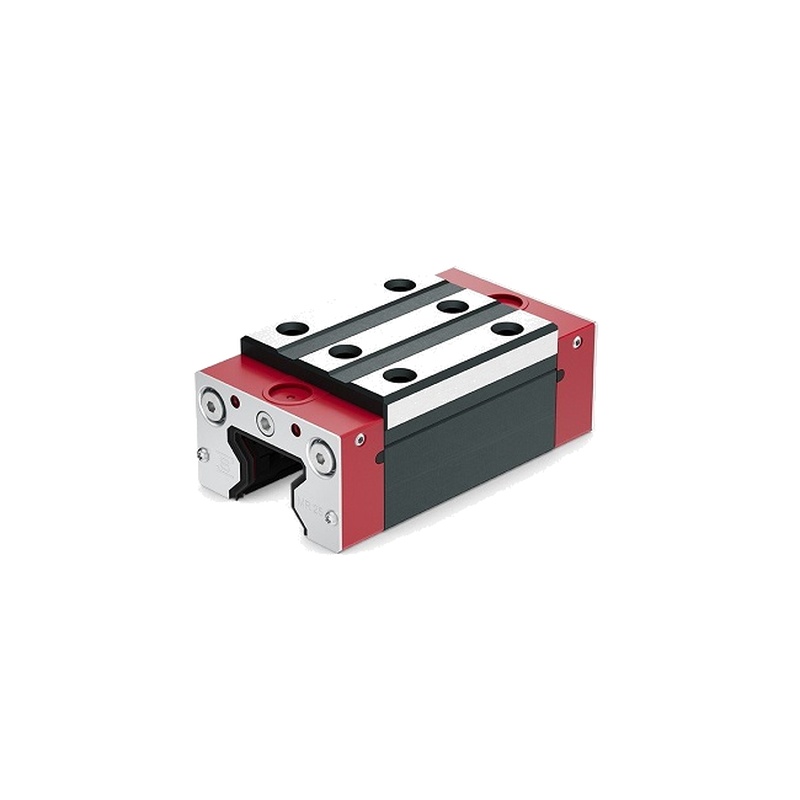

O guia monotrilho Schneeberger MR W 100-B-G2-V2 redefine a precisão de carga pesada para a automação industrial. Apresentando uma enorme largura de trilho de 100mm, pré-carga média G2 e
Tecnologia de vedação extrema V2, entrega capacidade de carga dinâmica de 180kN em 4m / s. Engenharia para aplicações ultra-exigentes como usinagem de rotor de turbina, prensas de forjamento de matriz e
posicionamento do acelerador de partículas, mantém a precisão ± 0.001mm sob cargas de choque extremas.
Parâmetros do produto
Valor do parâmetro
Largura do trilho 100 mm
Classe de pré-carga G2 (pré-carga média)
Tipo de vedação V2 (certificado IP69K)
Carga dinâmica (C) 180,0 kN
Carga estática (C) ₀)280.0 kN
Velocidade máxima 4 m/s
Repetibilidade ± 0,001 mm
Temperatura de funcionamento-50 ° C a + 120 ° C
Material Aço de liga endurecido (HRC 63)
Principais vantagens
1. Desempenho de carga inigualável
280 A carga estática kN suporta prensas forjadas de 500 toneladas. O contato patenteado de 8 pontos do rolo reduz a tensão hertziana em 60%. Mantém o alinhamento sob os momentos de dobra de 50kN/m.
2. Defesa Ambiental Última
As vedações V2 resistem a jatos de vapor a 200°C e abrasivos submicrônicos. A geometria de três lábios excede os padrões de vibração ISO 13355. Ideal para fundições e processamento de alimentos.
3. Extrema estabilidade térmica
A expansão térmica quase zero (± 0,2 μm / m · K) garante a precisão em camas de sinterização a laser. O aço tratado criogénicamente impede a fragilidade a -50°C.
Aplicações industriais
Energia: usinagem do eixo da turbina hidroelétrica
Aeroespacial: guia ram prensa forja titânio
Engenharia pesada: posicionamento do rolo de apoio do laminador
Pesquisa:Alinhamento do componente do sincrotrón
Instalação& amp; Manutenção
Protocolo de Montagem
Alcançar superfície flatness≤0.001mm / m.Torque parafusos M24 para 105Nm no padrão de estrela. Validar com interferômetros a laser (tolerância 0.003mm/m).
Sistema de lubrificação
Aplique Optigrease GR-500 a cada 300 km. Na metalurgia, reabastecer mensalmente. Use ferramentas de purga de gordura para remover contaminantes.
Precauções críticas
Use olhos de elevação para trilhos de manuseio-100mm que excedem 80kg/m.Ground a cada 0,8m em áreas sensíveis ao ESD. Evite choques térmicos& amp; gt; 10°C/min.
1. Como a largura do trilho de 100 mm beneficia as aplicações de mega-prensa?
A pegada expandida distribui a carga 75% melhor do que os trilhos de 80 mm. Isso evita a deflexão em prensas de cama de 30 metros que lidam com forças de 10.000 toneladas. Geometria do rolo otimizada
minimiza a concentração de tensão de borda durante a carga fora do centro.
2. Os selos V2 podem suportar salpicaduras de metal fundido?
Sim, com limpadores opcionais revestidos de cerâmica (Order#V2-CER-100). Estes resistem a 1.200 ° C salpicadura de alumínio por 15 + minutos. Combine com graxa infundida com grafite para contínuo
proteção em células de fundição a pressão. Verifique os limpadores após cada produção.
3. Que método de alinhamento garante precisão em sistemas de 25m+?
Use rastreadores laser com resolução de 0,0005mm/m. Para instalações multi-rail, empregar autocolimadores eletrônicos. Sempre compense a expansão térmica usando sensores em tempo real.
A tolerância do Shim deve ser ≤0.0015mm por metro.
4. Como calcular a vida útil do rolamento sob cargas de choque variáveis?
Aplicar ISO 281:2007 com fator dinâmico K ₛ=2.5. O software LifeExpert da Schneeberger incorpora dados FEA. Esperar L ₁₀ vida útil de 20.000 horas sob impactos 80G em forjas de martelo.
5. Existem versões à prova de explosão disponíveis para equipamentos de mineração?
Os modelos ATEX/IECEx apresentam gaiolas de bronze sem centelhas. Resistência da superfície& amp; lt;10⁵ ohms impede descarga estática. Requer aterrizamento certificado a cada 0,75 m em transportadores de carvão.
6. Posso adaptar vedações V2 em trilhos MR W 100 mais antigos?
Somente compatível com unidades pós-2022 (# & amp; amp; gt; MX22000). Use kit SEAL-V2-100.A instalação requer ferramentas de prensa hidráulica-força manual danifica a geometria dos lábios. Condução 50km
run-in pós-instalação.
7. Que lubrificação se adequa a ambientes de alto vácuo?
Perfluoropoleter (PFPE) graxa com & amp; amp; lt; 5×10 ⁻¹⁰ mbar·L/s de desgasificação. Cozer os componentes a 120°C por 72 horas antes da instalação. Evite contaminação de lubrificantes à base de silicone
câmaras.
8. Como diagnosticar o espalhamento do rolo em aplicações de forjamento?
Monitore frequências de vibração entre 12-15kHz. Conduzir inspeção de partículas magnéticas trimestralmente. Medir picos de temperatura& amp; gt; 15 ° C acima do ambiente durante a operação. Verificar
viscosidade de lubrificação corresponde ao perfil de carga.
9. Que tratamento de superfície evita a corrosão em guindastes marinhos?
Especifique revestimento de zinco-níquel com & amp; amp; gt; resistência à pulverização de sal de 1.200h. Aplique a gordura inibidora da corrosão (MIL-PRF-81322). Instalar proteção catódica atual impressionada na montagem
bases.
10. Os trilhos podem operar em ambientes árticos de -50°C?
Sim, com graxa criogênica (Kluber ST 1000). A resistência do material é mantida a -70°C. Pré-aquecer os componentes a -20 ° C antes da comissão. Contração térmica requer
recalibração.
