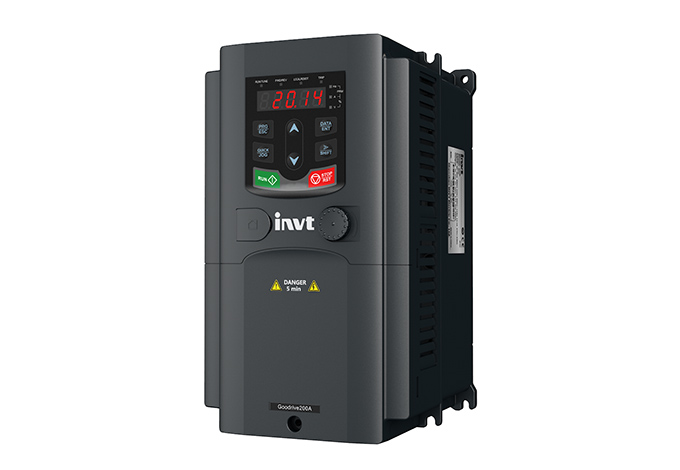

O INVT GD200A-2R2G-4 é um inversor de frequência de uso geral robusto e altamente eficiente dentro da aclamada série Goodrive200A. Projetado para oferecer desempenho superior no controle de motores de indução AC assíncronos, este modelo de 2,2 kW opera com uma fonte de 380V trifásica e incorpora uma mistura perfeita de tecnologia de controle avançada e funcionalidade prática. É projetado para atender às diversas necessidades da automação industrial moderna, oferecendo confiabilidade e adaptabilidade excepcionais em condições operacionais desafiadoras. Como um inversor de vetor geral, ele fornece controle preciso de velocidade e binário, tornando-o um componente indispensável para uma ampla gama de aplicações, desde sistemas de abastecimento de água até sistemas de manuseio de materiais e transportadores.
Especificações técnicas 1.Comprehensive e Design Funcional
O GD200A-2R2G-4 é construído sobre uma sofisticada plataforma de processador de sinal digital (DSP), que forma o núcleo de suas capacidades de controle. Este inversor de frequência de uso geral aceita uma ampla gama de tensão de entrada de 380V AC com uma tolerância de -15% a + 10%, garantindo uma operação estável mesmo em áreas com condições de rede flutuantes ou pobres. Sua faixa de frequência de saída se estende de 0 Hz a 400 Hz, atendendo a aplicações de motor padrão e de alta velocidade.
Uma característica chave deste modelo é a sua metodologia avançada de controle geral do inversor vetorial. Ele suporta ambos os modos de controle vetorial de loop aberto (SVC) e controle vetorial espacial (V / F). Isso permite que ele alcance um alto binário de partida de 150% a apenas 0,5 Hz, garantindo que cargas pesadas possam ser iniciadas de forma suave e confiável. A relação de controle de velocidade de 1:100 e uma precisão de velocidade em estado estável de ±0,2% sob controle vetorial de loop aberto demonstram sua precisão, tornando-o adequado para aplicações onde a velocidade consistente é crítica apesar das variações de carga.
O inversor incorpora um conjunto abrangente de características de proteção, incluindo sobrecorrente, sobretensão, subtensão, perda de fase e proteção contra sobretemperatura. Seu design robusto garante um alto nível de imunidade a distúrbios elétricos comuns, reduzindo significativamente o risco de desencadeamento de incômodos e melhorando o tempo de atividade geral do sistema.
Características do produto 2.Key e vantagens operacionais
O INVT GD200A-2R2G-4 está repleto de recursos que se traduzem em benefícios operacionais significativos para os usuários finais.
Desempenho avançado de controle vetorial
Como um inversor vetorial geral, sua força central reside em suas capacidades precisas de controle do motor. Com uma resposta dinâmica de binário de menos de 20 milissegundos, ele pode rapidamente se adaptar a mudanças súbitas de carga, mantendo a estabilidade do processo. Este alto desempenho dinâmico é essencial em aplicações como centrífugas ou máquinas de enrolamento, onde a tensão e a velocidade devem ser rigorosamente reguladas.
Freiagem integrada e compatibilidade EMC
Para um modelo de 2,2 kW, o GD200A-2R2G-4 vem com uma unidade de freiagem incorporada, eliminando a necessidade de um componente externo para muitas aplicações de freiagem padrão. Ele suporta múltiplos métodos de freiagem, incluindo o consumo de energia, fluxo, DC e freiagem de curto-circuito, permitindo a parada rápida e controlada dos motores. Além disso, o inversor é projetado com compatibilidade eletromagnética (EMC) em mente. Ele apresenta um filtro EMC de classe C3 incorporado como padrão, que pode ser complementado com um filtro C2 externo para aplicações em ambientes sensíveis à interferência eletromagnética.
Integração flexível de sistemas e comunicação
Este inversor de frequência de uso geral oferece amplas opções de conectividade. Ele está equipado com múltiplas entradas / saídas analógicas e digitais, incluindo uma entrada analógica configurável para 0-10V ou 0-20mA, e outra para-10V a + 10V. Ele também apresenta uma entrada e saída de pulso de alta velocidade, com frequências de até 50kHz, adequado para posicionamento preciso e feedback de velocidade. A comunicação RS485 padrão com suporte ao protocolo Modbus permite uma integração perfeita em redes de automação de fábrica, permitindo monitoramento e controle centralizados.
Construção robusta e instalação versátil
O inversor possui uma estrutura de tamanho semi-livro com um design de ducto de ar independente. Este projeto isola eficientemente o fluxo de ar de resfriamento do dissipador de calor dos componentes eletrônicos, evitando o acúmulo de poeira e aumentando a confiabilidade em ambientes poeireiros. Ele suporta vários métodos de instalação - montagem em parede, flange ou piso - proporcionando flexibilidade para diferentes projetos de gabinetes e restrições de espaço.
Áreas de aplicação 3.Primary e casos de uso da indústria
A versatilidade do GD200A-2R2G-4 torna-o adequado para um amplo espectro de indústrias.
Na automação industrial, é amplamente usado para conduzir correias transportadoras, alimentadores, misturadores e fusos de máquina-ferramenta. Seu controle preciso de velocidade garante qualidade consistente do produto e eficiência de fabricação. Para serviços de construção, sua função de abastecimento de água simples incorporada torna-o uma excelente escolha para controlar bombas em sistemas de abastecimento de água e drenagem residenciais, comerciais e municipais, ajudando a estabilizar a pressão da água e economizar energia.
No setor de manuseio de materiais, este inversor vetorial geral fornece o alto binário de partida necessário para elevadores, elevadores e sistemas de guindastes, garantindo uma aceleração e desaceleração suaves para uma operação segura e confiável. Sua capacidade de suportar ambientes duros, incluindo variações de temperatura, umidade e condições poeireiras, também o torna uma escolha confiável para aplicações nas indústrias têxteis, embalagens e plásticos.
Perspectiva Ampliada: Compreendendo as Tecnologias do Inversor de Frequência
Para tomar uma decisão informada, é útil entender o contexto tecnológico e o nicho específico que o GD200A-2R2G-4 ocupa.
Espectro de tecnologia 1.The: controle V / F vs. controle do vetor
O GD200A-2R2G-4 opera efetivamente em ambos os modos de controle V / F e vetor, mas a distinção é crucial.
Controle V/F: Este é um método de controle mais simples onde o inversor mantém uma relação constante entre tensão (V) e frequência (Hz). É adequado para aplicações com cargas constantes e onde o alto desempenho dinâmico não é crítico, como ventiladores e bombas simples.
Controle vetorial: Esta é uma técnica mais avançada, que o GD200A-2R2G-4 emprega como um inversor vetorial geral. Ele desacopla o controle do binário do motor e do fluxo magnético, permitindo a regulação independente e precisa de cada um. Isso resulta em binário superior de baixa velocidade, excelente resposta dinâmica e controle preciso de velocidade mesmo sem um codificador de feedback (controle vetorial sem sensores). Isso o torna ideal para aplicações com cargas variáveis, requisitos de torque de partida elevados e necessidades precisas de regulação de velocidade.
O GD200A-2R2G-4, com sua capacidade de controle vetorial sem sensor, oferece os benefícios de desempenho de unidades de alta gama sem a complexidade e o custo de instalar e manter um codificador de feedback, tornando-o um inversor de frequência de uso geral econômico para a grande maioria das aplicações industriais.
Implementação crítica e considerações de projeto de sistema
Integrar este inversor com sucesso requer atenção a alguns detalhes chave.
Auto-ajuste do parâmetro do motor de pré-instalação: para o desempenho óptimo do controle vetorial, é altamente recomendado realizar um procedimento de ajuste automático do parâmetro do motor estacionário. Isso permite que o inversor identifique e defina com precisão os parâmetros chave do motor conectado, como a resistência do estator e a indutância de vazamento, maximizando assim a precisão e a eficiência do controle.
Capacidade de barramento DC comum: Uma característica significativa de toda a série GD200A, incluindo este modelo, é o seu suporte para configurações de barramento DC comuns. Em sistemas multi-drive, isso permite que vários inversores sejam conectados a uma única fonte de alimentação CC compartilhada. Esta arquitetura permite que a energia regenerada por um motor durante a travagem seja usada por outros motores no mesmo ônibus, levando a uma poupança substancial de energia e reduzindo o tamanho das unidades de travagem necessárias.
Ride-Through de falha de energia instantânea: O inversor está equipado com uma função que lhe permite continuar operando sem tropeçar durante interrupções de curto prazo da rede elétrica. Ele faz isso utilizando a energia cinética do motor rotativo para regenerar a potência de volta ao barramento CC, mantendo a tensão do barramento por um curto período. Esta característica é crítica em processos em que um desligamento inesperado pode levar a perdas significativas de produção ou desperdício de materiais.
Perguntas frequentes (FAQs)
1. Quais são as principais vantagens do controle vetorial neste inversor?
As principais vantagens do controle vetorial de loop aberto no GD200A-2R2G-4 incluem alto binário de partida a baixas velocidades, excelente precisão de regulação de velocidade mesmo sob cargas em mudança e resposta dinâmica rápida a distúrbios de carga. Isso garante uma operação suave, evita o paro e melhora a eficiência geral do sistema acionado.
2. Como a unidade de freiagem incorporada beneficia minha aplicação?
A unidade de freio incorporada para modelos de até 30 kW, incluindo o GD200A-2R2G-4 de 2,2 kW, simplifica o design do sistema e reduz os custos. Permite uma rápida desaceleração de cargas de alta inércia, dissipando eficientemente a energia regenerativa através de uma resistência de freiagem externa. Isso é essencial para aplicações como elevadores, centrífugas ou serras que exigem paradas rápidas e frequentes.
3.Can este inversor se comunicar com um sistema PLC central?
Sim, o GD200A-2R2G-4 vem com uma porta de comunicação RS485 padrão incorporada que suporta o protocolo Modbus. Isso permite que ele seja facilmente conectado em rede com um sistema central PLC ou SCADA para comandos de início / parada remotos, configuração de referência de velocidade e monitoramento em tempo real de parâmetros como corrente de saída, frequência e estado de falha.
4.Qual é a importância da ampla gama de tensão de entrada?
A ampla faixa de tensão de entrada de 380V AC (-15% a + 10%) significa que o inversor pode operar de forma confiável em áreas com redes elétricas instáveis ou fracas onde a tensão é comum. Isso aumenta a robustez do sistema e minimiza o tempo de inatividade causado por falhas relacionadas à tensão.
5. Quais são os principais pontos de manutenção para este inversor?
A manutenção de rotina envolve principalmente garantir que as aletas de resfriamento e o ventilador estejam limpos e sem obstáculos para garantir uma dissipação eficiente do calor. Também é recomendada a verificação periodica da estanqueidade dos terminais de alimentação e controle. O registro abrangente do histórico de falhas do inversor pode ser acessado para diagnosticar problemas passados, ajudando no planejamento de manutenção preditiva.
