O INVT Goodrive270 (GD270-2R2-4) é uma unidade de frequência variável especializada (VFD) projetada para fornecer desempenho superior e eficiência energética em aplicações de ventiladores e bombas. Esta unidade de frequência variável trifásica de 2,2 kW incorpora características adaptadas à dinâmica dos fluidos, tornando-a uma escolha ideal para sistemas em tratamento de água, HVAC e vários ambientes industriais. Seu design compacto, de tamanho de livro facilita a instalação fácil em armários de controle limitados por espaço, enquanto seus algoritmos de controle avançados garantem uma operação confiável e econômica de motores sincrônicos assíncronos e permanentes.
1. Visão geral do produto e tecnologia principal

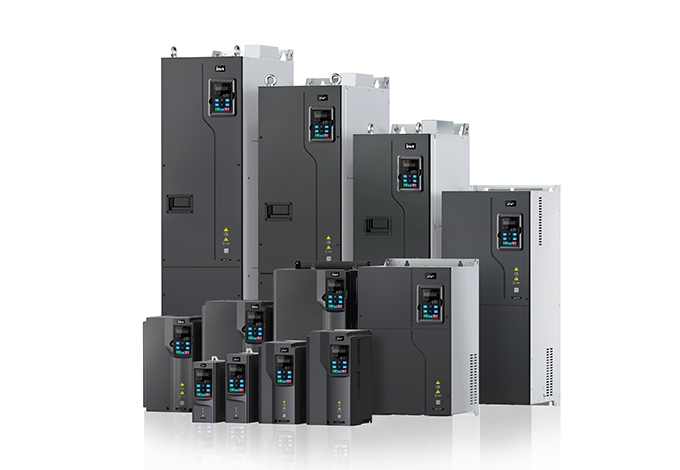

A série GD270 representa um desenvolvimento significativo no campo dos acionamentos para manipulação de fluidos. O modelo GD270-2R2-4 não é uma unidade de uso geral; é especialmente construído para os perfis operacionais de ventiladores e bombas. Este foco se traduz em macros de aplicação incorporadas e controladores PID dedicados que simplificam a configuração para funções como abastecimento de água a pressão constante, tornando-a praticamente uma solução "plug-and-play" para muitas aplicações padrão.
No seu núcleo, esta unidade de frequência variável utiliza um método sofisticado de controle vetorial de tensão espacial, mesmo sem um codificador de feedback (Sensorless Vector Control-SVC). Esta tecnologia proporciona uma excelente regulação de velocidade com uma precisão de ±0,2% e um tempo de resposta de binário inferior a 20 milissegundos. Isso significa que a unidade pode se adaptar rapidamente às demandas do sistema em mudança, como uma necessidade súbita de aumento da pressão da água, mantendo uma operação estável e protegendo o motor de cargas perturbadoras.
Características 2.Key e Vantagens de Design
O GD270-2R2-4 está repleto de recursos que oferecem benefícios tangíveis em aplicações do mundo real.
Eficiência energética na vanguarda: Um recurso destacado é o algoritmo de poupança de energia ECO integrado. Esta função monitora de forma inteligente a demanda de carga e ajusta automaticamente a tensão e a frequência de funcionamento do motor para minimizar o consumo de energia durante condições de baixa carga. Para instalações com bombas ou ventiladores de longa duração, isso pode levar a reduções substanciais nos custos de eletricidade. Além disso, sua capacidade de conduzir motores sincrônicos de ímã permanente de alta eficiência (PMSMs) pode desbloquear níveis ainda maiores de eficiência do sistema.
Robustão e confiabilidade: Projetado para os rigores de ambientes industriais, esta unidade de frequência variável de 3 fases possui uma construção robusta. Ele apresenta uma ampla gama de tensão de entrada (380-480V±15%), permitindo que ele lida com flutuações da rede de forma eficaz. A placa de circuito impresso do núcleo é revestida com uma camada protetora espessa que resiste à corrosão, umidade e poeira, aumentando sua longevidade em condições duras como as encontradas em plantas de tratamento de águas residuais. Um projeto de conduto de ar independente impede que a poeira se acumule dentro da unidade, melhorando ainda mais a confiabilidade.
Flexibilidade e integração inigualáveis: a unidade oferece uma flexibilidade de configuração notável. Ele vem com dois slots de expansão (SLOT1 e SLOT2) que podem ser preenchidos com uma variedade de cartões de comunicação opcionais, suportando grandes redes industriais como Profibus-DP, Profinet, CANopen e Modbus-TCP. Isso permite uma integração perfeita em praticamente qualquer sistema de automação de fábrica. Além disso, os usuários podem optar por modelos com reatores de saída CC ou AC incorporados para atender aos requisitos específicos de mitigação harmônica sem necessidade de componentes externos.
3. Desempenho técnico e especificações
O GD270-2R2-4 é avaliado para uma potência de saída de 2,2 kW, com uma corrente de saída correspondente de 5 Amps. Ele opera em uma tensão de entrada AC trifásica padrão que varia de 380 a 480 volts a uma frequência de 50 ou 60 Hz. Sua frequência de saída pode variar de 0 Hz até 400 Hz, acomodando uma ampla gama de velocidades do motor para controle preciso do processo.
Em termos de controle do motor, a unidade é compatível com motores de indução assíncronos padrão e motores sincrônicos de ímãs permanentes modernos. Ele fornece um binário de partida robusto de 150% a 0,5 Hz para motores assíncronos, garantindo uma partida suave mesmo sob carga. A unidade é projetada para operação contínua em temperaturas ambientais de -10 ° C a 50 ° C, com uma deslização aplicada acima de 40 ° C para garantir a vida útil do componente. O resfriamento é alcançado através de um sistema interno de ventilador de ar forçado.
Perspectiva Ampliada: O Papel dos VFD Especializados na Indústria Moderna
Compreender o contexto mais amplo de por que uma unidade de frequência variável dedicada para ventiladores e bombas é benéfica pode ajudar a fazer uma seleção mais informada.
1. Por que escolher um VFD específico da aplicação?
Enquanto unidades de uso geral estão disponíveis, uma unidade de frequência variável de 3 fases especializada como o GD270-2R2-4 oferece vantagens distintas. Ele vem com funções pré-programadas para tarefas comuns em seu mercado-alvo. Por exemplo, ele inclui lógica incorporada para o controle de múltiplas bombas em uma estação de aumento de água ou sintonia PID especializada para manter a pressão constante em um sistema de circuito fechado. Isso reduz o tempo de engenharia, minimiza os erros de configuração e acelera a comissionamento. Ele também inclui recursos de proteção específicos da aplicação, como anti-cavitação e proteção contra congelamento, que nem sempre são padrão em unidades de uso geral.
Considerações principais para a implementação do sistema
Para garantir o melhor desempenho e longevidade, alguns fatores críticos devem ser considerados ao integrar esta unidade.
Dimensionamento e desvio apropriados: é crucial selecionar uma unidade com uma corrente nominal que exceda a amperagem de carga completa do motor. Para aplicações de bomba, especialmente aquelas que envolvem cargas pesadas de arranque ou de binário variável, consultar as curvas de deslizamento do fabricante é essencial para evitar sobretensão dos componentes de acionamento.
O imperativo da filtração: os componentes eletrônicos dentro de um VFD são suscetíveis a danos causados por poeira condutora e gases corrosivos. Garantir que o gabinete de controle tenha uma filtração adequada e manter um ambiente limpo ao redor da unidade é uma maneira simples, mas eficaz, de prolongar significativamente sua vida útil.
Integração abrangente do sistema: uma instalação bem sucedida envolve mais do que apenas a unidade e o motor. Requer disjuntores ou fusíveis a jusante de tamanho correto para proteção contra curto-circuito, cablagem de controle adequadamente terminada para imunidade ao ruído e, em alguns casos, filtros harmônicos externos para manter padrões de qualidade de energia como exigido pelo local de instalação específico.
Perguntas frequentes (FAQs)
1.Como o modo ECO nesta unidade realmente poupa energia?
O modo ECO funciona como um sistema avançado de ajuste automático que busca continuamente o ponto de operação mais eficiente. Em vez de executar o motor em uma relação tensão-frequência fixa, ele reduz dinamicamente o fluxo magnético do motor (e, portanto, a tensão fornecida) quando o binário completo não é necessário. Isso minimiza as perdas de núcleo no motor, que são uma fonte significativa de desperdício de energia, especialmente em ventiladores e bombas parcialmente carregadas. O algoritmo garante que isso seja feito sem comprometer a resposta do sistema a mudanças súbitas de carga.
2.Can esta unidade de 2.2kW controlar um motor sincrónico de ímã permanente (PMSM) para uma bomba?
Sim, com certeza. O GD270-2R2-4 é explicitamente projetado para controlar motores assíncronos (indução) padrão e motores sincrônicos de ímã permanente de alta eficiência. Você precisará selecionar o tipo de motor nos parâmetros da unidade e, idealmente, realizar uma rotina de ajuste automático para garantir que o controle vetorial seja otimizado para as características específicas do PMSM, alcançando assim a maior eficiência possível e desempenho de controle.
3.Qual é o significado do controlador PID incorporado para uma aplicação de bomba?
O controlador PID incorporado (proporcional, integral, derivado) é o cérebro para manter uma variável de processo estável, como a pressão da água em um oleoduto ou nível em um tanque. Em um sistema de bomba de pressão constante, a unidade usa feedback de um sensor de pressão remoto. O controlador PID então ajusta continuamente a velocidade do motor para manter a pressão definida, independentemente das mudanças na demanda (como múltiplas torneiras sendo abertas). Isso elimina a necessidade de um controlador de processo externo separado, simplificando o sistema e reduzindo os custos.
4.Why é o "booksize" design compacto uma grande vantagem?
O fator de forma compacto e padronizado do tamanho do livro permite que múltiplas unidades sejam montadas lado a lado em um único trilho dentro de um gabinete de controle. Isso otimiza drasticamente o uso do valioso espaço do painel. Para os integradores de sistemas e OEMs, isso significa que eles podem projetar armários de controle menores e mais econômicos ou encaixar mais equipamentos em uma pegada de armário existente, o que é um fator crítico em muitos projetos.
5.Que recursos de segurança oferece esta unidade?
Além da proteção eletrônica padrão contra sobrecorrente, sobretensão e sobretemperatura, as credenciais de segurança da unidade incluem suporte para funções de segurança. Enquanto as certificações específicas devem ser verificadas por modelo, as unidades nesta classe muitas vezes suportam funções como Safe Torque Off (STO) através de um cartão de expansão de segurança opcional. O STO é um recurso de segurança crítico que impede que a unidade genere qualquer binário de saída que possa iniciar o motor, permitindo uma manutenção segura e atendendo aos padrões de segurança da máquina.
