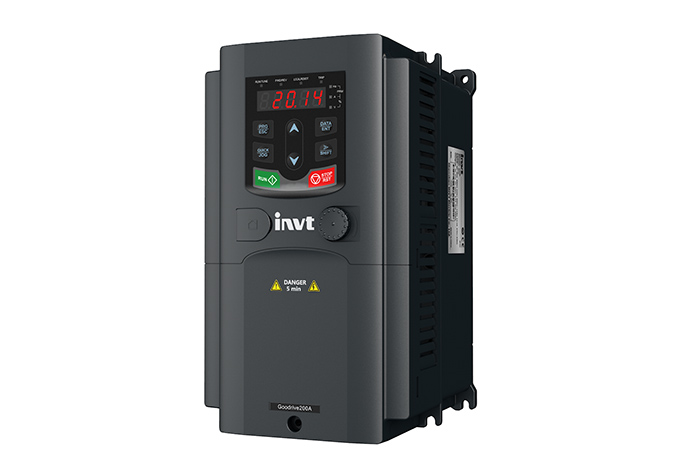

INVT GD20-0R7G-S2 Inversor de frequência de vetor geral compacto

Visão geral do produto e posicionamento estratégico

O INVT Goodrive20 (modelo GD20-0R7G-S2) é um inversor de frequência compacto que personifica a integração de tecnologia de acionamento avançada em um design eficiente em espaço. Este modelo específico, com uma potência nominal de 0,75 kW e uma entrada de 220V de fase única, serve como um componente central na série INVT GD20, que é projetado para oferecer um desempenho robusto para um amplo espectro de aplicações industriais. Como um inversor vetorial geral, utiliza o controle vetorial sem sensores para fornecer desempenho superior de condução do motor, tornando-o uma solução versátil para aplicações que exigem controle preciso de velocidade e binário sem a necessidade de um codificador de feedback.

A INVT posicionou a série GD20 como uma oferta competitiva no mercado global de unidades de automação compactas, equilibrando alta funcionalidade com eficiência de custo. A série é projetada para atender à crescente demanda por acionamentos que são poderosos e fáceis de integrar em sistemas de controle existentes, suportando tudo, desde cintas transportadoras simples até equipamentos de usinagem complexos.

Especificações técnicas e arquitetura funcional

O GD20-0R7G-S2 é definido por um conjunto de parâmetros técnicos precisos e um rico conjunto de recursos incorporados. Seu núcleo operacional é baseado em uma arquitetura de inversor sofisticada que converte a potência CA de entrada em uma saída controlada para motores assíncronos padrão.

Arquitetura de potência: O inversor aceita uma entrada AC monofásica de 220V a 240V e fornece uma saída trifásica adequada para um motor de 0,75 kW. Isso o torna ideal para instalações de energia monofásica. Sua faixa de frequência de saída é de 0 Hz a 400 Hz, acomodando tudo, desde o rastreamento preciso de baixa velocidade até operações de alta velocidade.

Paradigma de controle: empregando uma estratégia de controle vetorial sem sensores, a unidade pode alcançar alto desempenho de binário a baixas velocidades (binário de 150% a partir de 0,5 Hz) sem exigir um gerador de pulso (PG). Este método de controle efetivamente desacopla o binário e o fluxo, permitindo um controle independente semelhante a motores CC, resultando em excelente resposta dinâmica e estabilidade de velocidade sob condições de carga variadas.

Proteção e durabilidade: a unidade é fortificada com um conjunto abrangente de funções de proteção, incluindo proteção contra sobrecorrente, sobretensão, subtensão, perda de fase e sobretemperatura. Seu design de refrigeração independente do ducto de ar impede a acumulação de poeira e partículas em componentes internos, aumentando significativamente a confiabilidade a longo prazo em ambientes industriais exigentes. O chassi é classificado com IP20, indicando proteção contra contato com peças vivas, mas não contra água, exigindo instalação em um painel de controle adequado.

Características de desempenho e vantagens do sistema

A engenharia por trás do GD20-0R7G-S2 se traduz em várias vantagens de desempenho chave que beneficiam diretamente a eficiência operacional do usuário final e a funcionalidade da máquina.

Melhor controle de processo e eficiência energética: o controle preciso do inversor sobre a velocidade do motor permite uma perfeita combinação da saída da unidade com a exigência de carga real. Isso elimina o desperdício de energia associado a motores de velocidade constante estrangulados por meios mecânicos. Em aplicações como bombas e ventiladores, isso pode levar a economias substanciais de energia, às vezes excedendo 50% em comparação com a operação direta em linha. Além disso, seu controlador PID incorporado permite o controle direto de circuito fechado de parâmetros físicos como pressão, fluxo ou temperatura, melhorando a qualidade e a consistência do processo geral.

Gestão superior do motor e operação suave: a unidade oferece múltiplas rampas de aceleração e desaceleração (linear e curva S), que podem ser configuradas para eliminar choques mecânicos durante os ciclos de início e parada. Esta operação suave reduz a tensão sobre engrenagens, cintos e rolamentos, estendendo assim a vida útil de todo o sistema mecânico. Características como um freio de injeção CC fornecem parada controlada sem a necessidade de um freio mecânico externo em muitos casos.

Flexibilidade operacional e funcionalidade incorporada: o GD20-0R7G-S2 vem com uma riqueza de funções pré-programadas que aumentam sua versatilidade. Estes incluem configurações de velocidade em várias etapas, um PLC simples e programável para criar sequências automatizadas e uma função "fly-start" que permite que o inversor pegue sem problemas um motor giratório antes de aplicar o controle. Isso o torna adequado para aplicações onde a recuperação de falhas de energia é crítica.

Espectro de aplicação e cenários de implementação

A combinação de tamanho compacto, desempenho vetorial e características ricas torna este inversor vetorial geral adequado para uma variedade de indústrias e máquinas.

Manipulação de materiais e logística: é ideal para controlar cintas transportadoras, sistemas de classificação e elevadores, onde o início e a parada suaves são essenciais para a estabilidade da carga e a longevidade do sistema.

Máquinas de embalagem e plástico: Em máquinas de embalagem, o inversor pode controlar com precisão os processos de alimentação e vedação de filmes, enquanto em pequenas máquinas de moldagem por injeção ou extrusoras, pode gerenciar o motor da bomba hidráulica com alta demanda de binário.

Automação Industrial Geral: A unidade encontra uso extensivo em máquinas de processamento de alimentos, equipamentos têxteis, ferramentas de trabalho de madeira e impressoras. Seu design compacto do inversor de frequência é particularmente vantajoso nesses setores onde o espaço do painel de controle é frequentemente limitado e a facilidade de manutenção é uma prioridade.

Perspectiva ampliada: o papel dos inversores vetoriais compactos na automação moderna

Compreender o contexto mais amplo da tecnologia de acionamento e dos princípios de design do sistema é crucial para maximizar o valor de um componente como o GD20-0R7G-S2.

Espectro da tecnologia 1.The Drive: V / f vs.Vector Control

O GD20-0R7G-S2 cai na categoria de um inversor vetorial geral, um passo acima das unidades básicas V / f (Voltagem a Frequência). Enquanto uma unidade V / f simplesmente mantém uma relação constante entre a tensão de saída e a frequência, a tecnologia de controle vetorial decompone a corrente do motor em dois componentes separados: um para gerar binário e outro para produzir fluxo magnético. Este controle independente permite um desempenho significativamente melhor.

V/f Control: Adequado para aplicações simples de torque variável como ventiladores e bombas onde o controle preciso da velocidade não é crítico. É uma solução econômica, mas luta com o binário de baixa velocidade e a resposta dinâmica a mudanças de carga.

Vector Control (Sensorless): Este método, usado pelo GD20, fornece alto binário de partida e excelente regulação de velocidade, tornando-o adequado para aplicações de binário constante como transportadores, misturadores e elevadores. Oferece um desempenho próximo ao de um sistema vetorial de circuito fechado, mas sem o custo e a complexidade de um codificador.

Controle vetorial de laço fechado: A camada de desempenho mais alta, usada em aplicações que exigem controle extremamente preciso de velocidade e posição, como máquinas CNC. Requer um feedback do encoder do motor.

O controle vetorial sem sensor do GD20-0R7G-S2 oferece um equilíbrio óptimo, oferecendo alto desempenho para a grande maioria das aplicações industriais sem o custo adicional e a complexidade de cablagem de um sensor de feedback.

Integração de sistemas críticos e considerações de abastecimento

A implantação bem sucedida deste inversor requer atenção aos componentes auxiliares e configuração adequada.

Selecção de resistência de freio: Para aplicações que envolvem cargas de alta inércia ou ciclos de desaceleração rápida, um resistor de freio externo é obrigatório. Esta resistência dissipa a energia regenerativa gerada pelo motor durante a freiagem, evitando falhas de sobretensão no barramento DC do inversor. A resistência e a potência nominal da resistência devem ser cuidadosamente selecionadas com base no binário de freiagem necessário e no ciclo de trabalho do evento de freiagem.

Redes de comunicação e controle: a porta de comunicação RS-485 incorporada suporta o protocolo MODBUS-RTU, permitindo uma integração perfeita em redes de automação de fábrica para monitoramento e controle centralizados. Esta conectividade digital é uma pedra angular das modernas estratégias de Internet Industrial das Coisas (IIoT).

Sourcing e suporte técnico: Embora a série GD20 esteja amplamente disponível, é crucial adquirir unidades de distribuidores autorizados ou fontes confiáveis ​​para garantir a autenticidade do produto, o acesso a atualizações de firmware e receber suporte técnico qualificado.

Perguntas frequentes (FAQs)

1.Qual é a vantagem primária do controle vetorial sem sensores neste inversor?

A principal vantagem é que ele fornece controle de alto desempenho, especificamente alto binário de partida e excelente estabilidade de velocidade sob variações de carga, sem exigir um dispositivo de feedback do codificador. Isso simplifica o sistema, reduz a fiação e reduz o custo total, enquanto ainda oferece desempenho superior ao controle V / f básico para uma ampla gama de aplicações.

2. Este inversor de 0,75 kW pode ser usado em um ambiente de alimentação trifásica?

Não, o modelo GD20-0R7G-S2 é especificamente projetado para uma fonte de alimentação de entrada de fase única (220-240V AC). Tentar conectá-lo a uma fonte trifásica pode danificar a unidade. Para aplicações de entrada trifásicas, outros modelos dentro da série GD20, tipicamente denotados com um sufixo diferente, devem ser selecionados.

3. Quando é necessária uma resistência de freiagem externa para esta unidade?

Uma resistência de freiagem externa é necessária em aplicações em que o motor é necessário para desacelerar rapidamente grandes cargas de inércia, ou onde o tempo de desaceleração natural é muito longo para o processo. Exemplos incluem transportadores verticais, centrífugas ou máquinas que exigem tempos de ciclo rápidos. O resistor impede que o inversor tropeçe em uma falha de sobretensão, dissipando com segurança a energia regenerativa.

4. Como o controlador PID incorporado melhora a funcionalidade do inversor?

O controlador PID integrado transforma o inversor de um simples controlador de velocidade em um regulador de loop de processo. Permite que a unidade ajuste automaticamente a velocidade do motor com base no feedback de um sensor (por exemplo, para pressão, fluxo ou temperatura) para manter um ponto de ajuste desejado. Isso elimina a necessidade de um controlador de processo externo, simplificando a arquitetura do sistema e reduzindo custos.

5.Quais são as principais características de poupança de espaço deste inversor de frequência compacto?

O design compacto do inversor de frequência é uma característica primária. Para modelos de até 2,2 kW, incluindo o GD20-0R7G-S2 de 0,75 kW, a unidade suporta a montagem em trilho DIN. Isso permite a instalação de alta densidade em armários de controle, economizando espaço valioso do painel em comparação com unidades maiores montadas em flanges. Suas dimensões físicas reduzidas são resultado direto de um design térmico e eletrônico otimizado.
