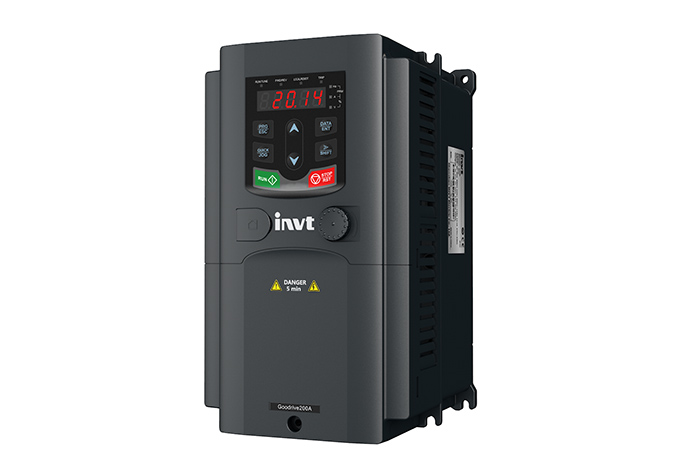

O INVT Goodrive200A (modelo GD200A-004G/5R5P-4) é uma versátil e robusta unidade AC de 3 fases que mistura habilidades avançadas de controle com confiabilidade excepcional. Projetado para atender às rigorosas demandas de vários ambientes industriais, esta unidade é particularmente adequada para uso como um VFD de unidade de bomba dedicado, entre outras aplicações. Ele oferece desempenho superior através de seu controle vetorial de loop aberto, uma ampla gama de tensão de entrada e uma série de recursos projetados para garantir uma operação estável e minimizar o tempo de inatividade. Este artigo fornece uma visão geral abrangente deste modelo específico, mergulhando em suas especificações técnicas, características-chave e os benefícios tangíveis que oferece em diferentes indústrias.
1. Visão geral do produto e tecnologia principal
O GD200A-004G/5R5P-4 faz parte da série Goodrive200A da INVT de unidades AC de 3 fases de uso geral. Esta série é conhecida por integrar o controle de binário e velocidade em uma única plataforma unificada, fornecendo uma solução que pode ser adaptada a diversas necessidades de aplicação. A unidade é projetada com uma estrutura semi-booksize e um ducto de ar independente, suportando métodos de instalação montados na parede, flange e piso, que oferece flexibilidade e uso econômico do espaço.
No seu núcleo, esta unidade AC de 3 fases utiliza algoritmos de controle sofisticados. Ele apresenta ambos os modos de controle vetorial de tensão espacial e controle vetorial sem sensores (SVC). Esta base tecnológica permite que a unidade alcance um alto binário de partida de 150% em apenas 0,5 Hz, uma faixa de controle de velocidade de 1:100 e um tempo de resposta dinâmica de menos de 20 milissegundos, garantindo controle preciso do motor e operação estável mesmo sob condições de carga variadas.
Especificações técnicas 2.Detailed
Compreender as capacidades técnicas do GD200A-004G/5R5P-4 é crucial para a aplicação adequada. Abaixo está uma desglossação dos seus principais parâmetros técnicos,apresentados sem o uso de uma tabela.
Características de potência: Este modelo funciona com uma entrada trifásica. Possui uma ampla faixa de tensão de entrada, aceitando tensões de 380V AC (-15%) a 440V AC (+10%), e pode funcionar com uma frequência de entrada de 50 Hz ou 60 Hz, com uma faixa permitida de 47 a 63 Hz. Sua faixa de frequência de saída é igualmente impressionante, abrangendo de 0 Hz a 400 Hz.
Desempenho de controle: A unidade oferece uma precisão de controle de velocidade de ± 0,2% e uma precisão de controle de binário de 10% sob controle vetorial sem sensor. Sua capacidade de sobrecarga é avaliada em 150% da corrente nominal por 1 minuto, 180% por 10 segundos e 200% por 1 segundo, tornando-o robusto para aplicações exigentes.
Proteção e segurança: A unidade está equipada com proteção abrangente contra falhas, protegendo contra sobrecorrente, sobretensão, subtensão, sobretemperatura, perda de fase e condições de sobrecarga. Esta extensa suíte de proteção aumenta a confiabilidade e a longevidade da unidade.
Físico e Ambiental: A unidade tem uma classificação de proteção IP20, indicando que está protegida contra o toque com os dedos, mas não contra a água. Ele emprega um sistema de arrefecimento a ar forçado e é projetado para operar em temperaturas ambientes de -10 ° C a 50 ° C, com deslocação acima de 40 ° C.
Características 3.Key e vantagens funcionais
O INVT GD200A-004G/5R5P-4 está repleto de recursos que se traduzem em vantagens operacionais significativas para os usuários.
Controle robusto do motor para bombas e ventiladores: Como um VFD ideal de acionamento da bomba, seu controle vetorial sem sensor fornece excelente binário de baixa velocidade e regulação precisa da velocidade. Isto é crítico para aplicações como abastecimento de água e irrigação, onde o arranque e a parada suaves das bombas impedem o martelo de água e reduz a tensão mecânica no sistema.
Confiabilidade melhorada em ambientes difíceis: a unidade é construída com componentes resistentes a condições difíceis, demonstrando uma forte adaptabilidade a redes elétricas desafiadoras, flutuações de temperatura, umidade e poeira. Esta resiliência torna-o uma escolha confiável para ambientes industriais e agrícolas.
Opções integradas de freiagem e EMC: Para aplicações que exigem parada rápida, esta unidade AC de 3 fases suporta múltiplos métodos de freiagem, incluindo freiagem que consome energia, freiagem de fluxo, freiagem de CC e freiagem de curto-circuito. Além disso, ele vem com um filtro EMC de classe C3 configurado como padrão, com um filtro C2 externo opcional disponível, garantindo compatibilidade em ambientes eletromagnéticamente sensíveis.
Conectividade e programabilidade abrangentes: A unidade oferece amplas opções de interface, incluindo múltiplas entradas / saídas analógicas e digitais. Ele apresenta 8 entradas digitais ordinárias, 1 entrada digital de alta velocidade (até 50kHz), 2 entradas analógicas, 2 saídas analógicas, 1 saída de pulso de alta velocidade (até 50kHz) e duas saídas de relé programáveis. Isso permite uma integração flexível com PLCs, sensores e outros sistemas de controle.
Funções de aplicação especializadas: Ele vem com funções pré-programadas dedicadas para usos específicos. Estes incluem uma função de abastecimento de água simples e uma capacidade de condução que permite que a unidade continue a operar durante curtas quedas de potência, o que é uma característica crucial para a continuidade do processo.
Suporte de barramento DC comum: toda a série Goodrive200A suporta configurações comuns de barramento DC e modo de alimentação DC. Esta característica é benéfica em sistemas multi-transmissão para melhorar a eficiência energética e as capacidades de freiagem regenerativa.
Aplicações e indústrias primárias
A versatilidade do GD200A-004G/5R5P-4 torna-o um componente valioso em um amplo espectro de indústrias.
Gestão de água e águas residuais: Como um VFD dedicado à unidade de bomba, é perfeitamente adequado para controlar bombas em abastecimento de água, irrigação, sistemas de aspersores e plantas de tratamento de água. Sua capacidade de ajustar a velocidade da bomba com base na demanda leva a uma poupança substancial de energia e reduz o desgaste da bomba e do motor.
Máquinas industriais: o controle preciso da unidade e a alta resposta dinâmica tornam-no uma excelente escolha para máquinas-ferramentas, movimentos de transportadores e vários sistemas de manuseio de materiais onde a regulação precisa da velocidade é essencial.
Automação de edifícios e HVAC: Em sistemas de aquecimento, ventilação e ar condicionado, esta unidade AC de 3 fases pode controlar eficientemente ventiladores e bombas, otimizando o consumo de energia e melhorando o controle climático geral de um edifício.
5.Product Vantagens Resumo
Em resumo, o INVT Goodrive200A (GD200A-004G/5R5P-4) oferece um conjunto convincente de vantagens:
Alto desempenho: fornece controle preciso do motor com alto binário de partida e uma ampla gama de velocidades.
Eficiente em energia: Como um controlador VFD ou ventilador de acionamento de bomba, reduz significativamente o consumo de energia em comparação com os métodos de controle tradicionais.
Robusto e confiável: Projetado para suportar ambientes elétricos e físicos exigentes, garantindo um alto tempo de atividade.
Flexível e fácil de usar: apresenta vários modos de controle, extensas opções de E / S e funções específicas da aplicação que simplificam a comissionamento e integração.
Custo-Efetivo: Fornece um alto nível de funcionalidade e durabilidade, oferecendo excelente valor para uma ampla gama de aplicações industriais.
6.Perguntas frequentes (FAQs)
1.O que torna esta unidade adequada como uma VFD de unidade de bomba dedicada?
O GD200A-004G/5R5P-4 é um excelente VFD de acionamento de bomba devido ao seu controle vetorial sem sensor, que garante uma partida e parada suaves para evitar martelo de água - um problema comum em sistemas de bombeamento. Seu controlador PID incorporado e lógica de controle multi-bomba permitem o ajuste automático da velocidade da bomba com base na demanda do sistema, levando ao uso otimizado de energia e à redução da tensão mecânica. Além disso, recursos como "arranque voador" para reiniciar um motor giratório contribuem para sua confiabilidade em aplicações críticas de água.
2. Como o projeto de tensão ampla desta unidade AC de 3 fases beneficia minha operação?
A ampla gama de tensão de entrada de 380V (-15%) a 440V (+10%) significa que esta unidade AC de 3 fases pode manter uma operação estável mesmo em áreas com qualidade de energia da rede pobre ou flutuante. Esta adaptabilidade evita que os incômodos se desencadeiem devido a caídas ou surtos de tensão, aumentando assim a confiabilidade geral do sistema e reduzindo as interrupções de produção. Esta é uma vantagem significativa em ambientes industriais ou agrícolas remotos, onde energia estável nem sempre é garantida.
3.Can esta unidade de frequência variável se comunicar com um sistema de controle central?
Sim, o GD200A-004G/5R5P-4 suporta o protocolo de comunicação MODBUS, permitindo que seja integrado sem problemas em uma rede industrial mais ampla. Isso permite o monitoramento remoto de parâmetros como frequência de saída, corrente e tensão, bem como controle remoto e diagnóstico de falhas de um sistema central PLC ou SCADA, facilitando melhor gerenciamento do sistema e solução de problemas mais rápida.
4.Quais são os principais pontos de manutenção para esta unidade?
A manutenção é principalmente preventiva. O foco principal deve ser garantir que os caminhos de resfriamento sejam limpos e sem obstáculos para evitar o sobreaquecimento. Recomenda-se verificar periodicamente a estanqueidade das conexões de energia durante o tempo de inatividade programado. A ferramenta mais poderosa é o monitoramento: o uso do histórico de falhas abrangente da unidade e funções de diagnóstico permite a manutenção preditiva, ajudando a resolver problemas potenciais antes que levem a falhas.
5.Is uma resistência de freiagem necessária para todas as aplicações com esta unidade?
Não, uma resistência de freio não é necessária para todas as aplicações. Este modelo de transmissão tem uma unidade de freio incorporada para unidades de até 30kW. Uma resistência de freiagem é geralmente necessária em aplicações com cargas de alta inércia ou aquelas que exigem desaceleração rápida, como elevadores ou centrífugas, para dissipar a energia regenerada. Para bombas e ventiladores com requisitos de parada mais graduales, os métodos de freiagem incorporados podem ser suficientes.
