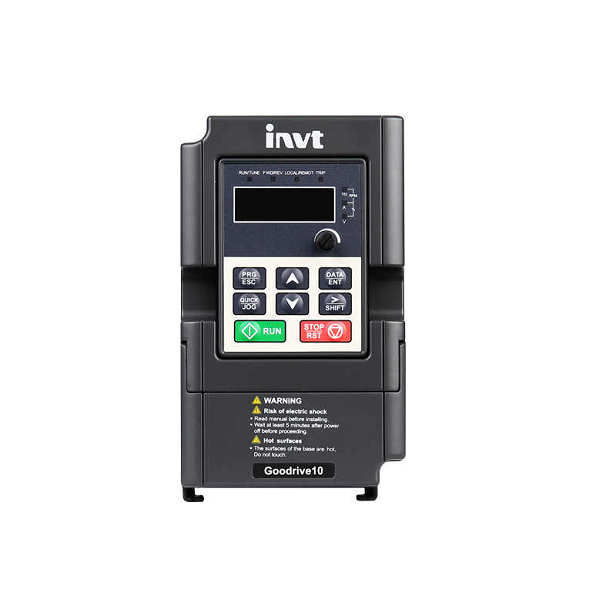

INVT GD10-2R2G-4-B Mini Inversor de Frequência Três Fases VFD Drive

O INVT GD10-2R2G-4-B é um excelente exemplo de eficiência de engenharia no domínio da automação industrial. Este modelo é um Mini Inversor de Frequência pertencente à série GD10 da INVT, especificamente projetado como um Inversor VFD de Três Fases para um desempenho robusto em espaços compactos. Ele converte a potência AC trifásica de entrada em uma frequência controlada e saída de tensão para gerenciar com precisão a velocidade e o binário de motores AC trifásicos padrão. Com uma potência nominal de 2,2 kW e uma tensão de entrada de 380V de 3 fases, esta unidade é projetada para aplicações OEM onde a poupança de espaço, a confiabilidade e a funcionalidade simples são críticas. Seu design miniaturizado não compromete em potência ou características essenciais, tornando-o uma escolha ideal para uma ampla gama de máquinas em manuseio de materiais, embalagens e indústrias têxteis, especialmente em ambientes com altos níveis de poeira e voos onde o resfriamento natural é vantajoso.

Especificações técnicas básicas

O GD10-2R2G-4-B é definido por um conjunto de especificações técnicas robustas que delineam sua capacidade operacional. Ele aceita uma tensão de entrada trifásica que varia de 380V a 440V, com uma tolerância de frequência entre 47Hz e 63Hz. A saída é projetada para corresponder à tensão de entrada com uma margem de erro inferior a 5%, garantindo um desempenho consistente do motor. Sua filosofia de controle é baseada em um método de controle V / F otimizado para vetores, permitindo uma ampla faixa de frequência de saída de 0Hz até um máximo de 400Hz. Isso fornece uma relação de ajuste de velocidade substancial de 1:100, oferecendo grande flexibilidade para o controle do processo. A unidade é construída para lidar com condições exigentes com uma capacidade de sobrecarga de 150% da corrente nominal por 60 segundos, 180% por 10 segundos e um pico de 200% por 1 segundo. Para a integração em sistemas automatizados, vem de padrão com uma interface de comunicação Modbus via RS-485. Seu design compacto, booksize suporta a montagem em parede e conta com a convecção natural para o resfriamento, operando efetivamente em temperaturas ambientes de -10 ° C a 50 ° C.

Características principais e vantagens de design

Design compacto e robusto

A arquitetura do Mini Inversor de Frequência do GD10-2R2G-4-B é um dos seus benefícios mais significativos. A pegada em miniatura permite a instalação direta em painéis de controle apertados, economizando espaço valioso do armário. Isso é particularmente valioso para OEMs que procuram projetar máquinas mais compactas. Além disso, o projeto utiliza dissipação de calor natural, eliminando a necessidade de um ventilador de resfriamento. Isso não só reduz o consumo de energia e o ruído potencial, mas também aumenta a confiabilidade da unidade em ambientes desafiadores onde contaminantes aéreos como voadores de algodão, poeira ou névoa de óleo podem obstruir um ventilador e dissipador de calor, uma causa comum de falha em unidades padrão.

Controle Avançado e Desempenho

Apesar de seu tamanho compacto, este inversor VFD de três fases incorpora características de controle sofisticadas. O controle V/F otimizado para vetores garante uma operação estável do motor em uma ampla gama de velocidades, proporcionando um forte binário de partida e uma resposta dinâmica melhorada em comparação com o controle V/F básico. Ele suporta múltiplos modos de aceleração e desaceleração, permitindo ascensões e descidas suaves que minimizam o estresse mecânico no equipamento acionado. A unidade também inclui um conjunto abrangente de opções de freiagem - incluindo freiagem de injeção CC, freiagem de fluxo e suporte a uma resistência de freiagem externa - dando aos engenheiros a flexibilidade de escolher o melhor método para parar rapidamente um motor e gerenciar energia regenerativa.

Funcionalidade abrangente e facilidade de uso

O GD10-2R2G-4-B está equipado com funções incorporadas que simplificam o design do sistema e melhoram as capacidades do processo. Ele possui um controlador PID incorporado, tornando-o pronto para aplicações de controle de processo de circuito fechado, como regulação de pressão ou fluxo, sem a necessidade de um controlador externo. Para aplicações que exigem sequências de movimento pré-definidas, a unidade oferece até 16 configurações pré-definidas de várias velocidades. A interface do usuário é projetada para conveniência, com um teclado LED removível com um potenciômetro integrado para fácil ajuste de velocidade, que pode ser estendido e montado remotamente para conveniência do operador. A conformidade com as normas internacionais e a certificação CE sublinham a sua qualidade e segurança para os mercados globais.

Análise de Desempenho e Aplicação

Benefícios operacionais em ambientes industriais

A implantação do Mini Inversor de Frequência GD10-2R2G-4-B traduz-se em várias vantagens operacionais chave. Ao permitir o controle preciso da velocidade do motor, ele contribui diretamente para uma economia significativa de energia em aplicações como bombas e ventiladores, onde a redução da velocidade pode levar a uma queda dramática no consumo de energia. A funcionalidade de arranque suave limita a corrente de incursão, reduzindo a tensão no motor e no sistema de alimentação elétrica, o que pode estender a vida útil do equipamento e reduzir os custos de manutenção. As robustas características de proteção da unidade - proteção contra sobrecorrente, sobretensão, subtensão, sobrecarga e sobretemperatura - garantem que tanto a unidade quanto o motor sejam protegidos de condições de funcionamento anormais, melhorando o tempo de atividade e a confiabilidade do sistema em geral.

Indústrias alvo e casos de uso específicos

Este inversor VFD de três fases encontra seu nicho em um conjunto diversificado de indústrias e aplicações. Seu design sem ventilador o torna excepcionalmente adequado para máquinas têxteis, equipamentos de trabalho de madeira e outras configurações onde as fibras e a poeira do ar são predominantes. Na indústria de embalagem, pode controlar de forma confiável as correias transportadoras, as máquinas de enchimento e os equipamentos de embalagem, com sua função de múltiplas velocidades que permite diferentes velocidades da linha de produção. É também um excelente ajuste para vários sistemas de manuseio de materiais, incluindo pequenos transportadores, elevadores e alimentadores, onde seu tamanho compacto e características de controle essenciais fornecem uma solução econômica e confiável.

Contexto Amplo: O Papel dos Mini VFDs na Automação Moderna

Compreender a tecnologia VFD e sua evolução

Uma unidade de frequência variável (VFD) é um dispositivo de conversão de potência que controla fundamentalmente a velocidade de um motor de indução AC variando a frequência e a tensão da potência fornecida a ele. O princípio principal é que a velocidade do motor é diretamente proporcional à frequência de alimentação. Ao reduzir a frequência, o VFD reduz a velocidade do motor, levando a menor consumo de energia e melhor controle do processo. A tendência para a miniaturização no mercado de VFD, exemplificada pela série GD10, é impulsionada pela demanda por máquinas menores e mais integradas. Os avanços na tecnologia de semicondutores de potência e na gestão térmica tornaram possível embalar alto desempenho em pacotes cada vez menores, oferecendo aos engenheiros maior flexibilidade de projeto.

Análise comparativa com outros tipos de unidades

Ao selecionar uma unidade, os engenheiros muitas vezes pesam os benefícios de um modelo compacto e de uso geral como o GD10 em relação a outros tipos. Em comparação com as unidades vetoriais de alto desempenho maiores e mais caras, o GD10-2R2G-4-B oferece um equilíbrio convincente de características essenciais e eficiência em termos de custo para aplicações que não exigem precisão ultra-alta ou torque máximo de baixa velocidade. Sua principal vantagem sobre unidades mais simples é seu rico conjunto de recursos, incluindo PID incorporado, controle de várias velocidades e capacidades de comunicação. A decisão de usar um mini VFD muitas vezes depende da prioridade de poupança de espaço, condições ambientais (favorecendo projetos sem ventilador) e da necessidade de uma solução básica, confiável e consciente de custos.

Perguntas frequentes (FAQs)

Que tipos de motores o GD10-2R2G-4-B pode controlar?

Este inversor VFD trifásico é especificamente projetado para controlar motores de indução AC trifásicos padrão. É crucial garantir que a potência nominal do motor não exceda a capacidade de 2,2 kW da unidade e que os parâmetros do motor sejam configurados corretamente dentro da unidade para um desempenho e proteção óptimos.

Como o design de refrigeração sem ventilador afeta seu uso?

A ausência de um ventilador de resfriamento neste Mini Inversor de Frequência é um grande benefício para a confiabilidade em ambientes sujos, pois evita o acúmulo de poeira e detritos no dissipador de calor que podem levar ao sobreaquecimento. No entanto, é vital instalar a unidade em um local com fluxo de ar ambiente adequado, tipicamente dentro de um recinto elétrico que seja adequadamente ventilado ou tenha seu próprio sistema de refrigeração, para garantir que o processo de convecção natural possa dissipar eficazmente o calor.

Esta unidade pode ser usada para uma aplicação simples de controle de velocidade do transportador?

Com certeza. O GD10-2R2G-4-B é uma solução ideal para o controle da velocidade do transportador. Seu teclado fácil de usar com um potenciômetro permite um ajuste direto da velocidade. Além disso, as entradas digitais programáveis da unidade podem ser conectadas a sensores externos ou interruptores para comandos de início / parada, e sua função de múltiplas velocidades pode ser usada para definir velocidades operacionais fixas para diferentes processos.

Qual é o significado da comunicação Modbus incorporada?

A comunicação Modbus RTU incorporada por RS-485 é uma característica crítica para a automação moderna. Ele permite que a unidade seja integrada sem problemas em uma rede de controle maior, como um sistema gerenciado por um PLC (Controlador Lógica Programável). Isso permite o monitoramento centralizado do estado da unidade (como frequência, corrente e falhas) e controle remoto, o que é essencial para aquisição de dados e aplicações da Indústria 4.0.

A unidade oferece proteção contra flutuações da fonte de alimentação?

Sim, o GD10-2R2G-4-B é projetado para lidar com um grau de variação de tensão de entrada. Sua faixa de tensão de entrada é especificada de 380V-15% a 440V + 10%, fornecendo um buffer contra flutuações típicas da rede. Além disso, ele apresenta proteção abrangente contra condições de sobretensão e subtensão, o que desencadeará um alarme ou falha para proteger a unidade e o equipamento conectado.
