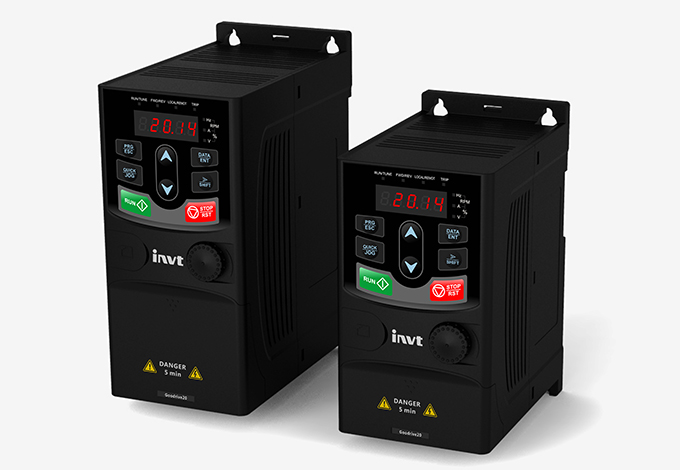

O INVT GD20-110G-4 é um inversor de controle vetorial robusto e versátil da renomada série Goodrive20, projetado para fornecer controle superior do motor e eficiência energética. Como um inversor de frequência trifásico de alta potência com capacidade de 110 kW, é projetado para lidar com as rigorosas demandas de máquinas industriais, oferecendo regulação precisa de velocidade e binário para motores assíncronos trifásicos. Este modelo se destaca com sua tecnologia avançada de controle vetorial sem sensores, que garante uma operação suave mesmo em baixas velocidades e fornece alto binário de partida. Sua construção robusta, características de proteção abrangentes e design fácil de usar tornam-no uma escolha ideal para um amplo espectro de aplicações, desde bombas e compressores pesados até sistemas transportadores complexos e equipamentos de usinagem.
Especificações técnicas e funcionalidade básica
O GD20-110G-4 é construído para confiabilidade e desempenho em ambientes industriais desafiadores. Ele opera em uma ampla gama de tensão de entrada de 380V a 440V de 3 fases, com uma corrente de saída nominal de 215A, tornando-o adequado para operação estável mesmo em áreas com condições de rede flutuantes.
Uma característica chave deste inversor de controle vetorial é o seu sofisticado algoritmo de controle. Utiliza o controle vetorial sem sensores, o que permite a gestão precisa do motor sem a necessidade de um codificador de feedback, simplificando a arquitetura do sistema e reduzindo os custos de manutenção. Esta tecnologia permite que a unidade alcance uma excelente regulação de velocidade e alto desempenho dinâmico, crucial para aplicações que exigem resposta rápida a mudanças de carga.
O inversor suporta uma ampla faixa de frequência de saída de 0Hz a 400Hz, proporcionando a flexibilidade necessária para várias aplicações motorizadas. Para segurança e durabilidade, ele possui uma classificação de proteção IP20, protegendo-o contra a entrada de objetos estranhos sólidos, e apresenta um projeto de duto de ar de resfriamento independente para melhorar a gestão térmica e a confiabilidade a longo prazo.
Características 2.Key e vantagens do produto
O INVT GD20-110G-4 incorpora várias características destacadas que se traduzem em benefícios operacionais significativos.
Alta eficiência e componentes integrados: Este modelo de 110 kW é projetado para poupança de energia e vem de padrão com um reator DC incorporado. Este componente integrado melhora o fator de potência de entrada e suprime a distorção harmônica na linha de alimentação, contribuindo para um sistema elétrico mais limpo e a conformidade com os padrões de qualidade da energia. Além disso, inclui uma unidade de freio incorporada, permitindo uma dissipação eficiente de energia regenerativa durante a desaceleração do motor, o que é essencial para aplicações com cargas de alta inércia ou ciclos frequentes.
Construção robusta e fácil manutenção: a plataforma de hardware é construída para a longevidade industrial. O ventilador de resfriamento é projetado para desmontagem fácil e independente, simplificando significativamente os procedimentos de manutenção e substituição, reduzindo assim o tempo de inatividade da máquina. O inversor também oferece opções de instalação flexíveis, suportando tanto a montagem em parede quanto a montagem em flange para atender a diferentes restrições espaciais.
Controle rico e conectividade: Este inversor de frequência de 3 fases está equipado com um conjunto abrangente de entradas / saídas digitais e analógicas programáveis. Ele possui uma interface de comunicação RS485 incorporada, facilitando a integração perfeita em redes industriais para monitoramento e controle centralizados. Sua funcionalidade é ainda estendida com controle PID incorporado, operação de velocidade em vários passos e uma função de controlador lógico programável (PLC), permitindo um alto grau de automação sem a necessidade de hardware adicional.
Áreas de aplicação 3.Primary
O controle poderoso e preciso oferecido pelo GD20-110G-4 torna-o adequado para uma ampla gama de setores industriais.
Máquinas pesadas e controle de processo: é ideal para conduzir equipamentos de alta potência, como compressores de ar industriais, bombas e ventiladores, onde suas capacidades de poupança de energia e desempenho confiável podem levar a reduções significativas de custos operacionais.
Sistemas de manuseio e transporte de materiais: Em aplicações como grandes cintas transportadoras, paletizadores e sistemas de elevação, o forte binário de partida do inversor e os perfis de aceleração / desaceleração suaves garantem um transporte estável e seguro de materiais.
Equipamento Industrial Especializado: Seu controle de precisão também encontra uso em máquinas mais especializadas dentro das indústrias têxtil, plástico e embalagem, onde a velocidade e o binário consistentes são críticos para a qualidade do produto e a eficiência de fabricação.
Perspectiva Ampliada: O Papel do Controle Vetorial na Automação Industrial Moderna
Para apreciar plenamente as capacidades do GD20-110G-4, é útil entender o contexto mais amplo da tecnologia do inversor e seu impacto nos sistemas industriais.
1.Compreendendo a tecnologia de controle do vetor
O termo "controle vetorial" representa um avanço significativo sobre os métodos tradicionais de controle V / F (Voltagem / Frequência). Enquanto uma unidade V / F padrão fornece um controle de velocidade aproximado, a tecnologia de controle vetorial gerencia de forma independente o fluxo magnético do motor e os componentes atuais que produzem binário.
Esta manipulação sofisticada permite que um inversor de controle vetorial como o GD20-110G-4 ofereça características de desempenho que antes só eram possíveis com sistemas de servo mais caros. Ele fornece binário nominal completo a velocidade zero, estabilidade de velocidade excepcional sob cargas variadas e uma faixa de controle de velocidade muito mais ampla. Isso torna-o indispensável para aplicações que exigem alta precisão e resposta dinâmica, reduzindo efetivamente a lacuna entre o controle básico e soluções de movimento de alta gama.
2.Considerações de Design e Seleção do Sistema
Integrar um inversor de alta potência como o GD20-110G-4 em um sistema requer um planejamento cuidadoso para garantir o desempenho e a longevidade ideais.
Dimensionamento apropriado e componentes periféricos: é fundamental garantir que a potência nominal do inversor (110kW) e a corrente nominal (215A) sejam adequadamente combinadas com o motor conectado. Enquanto a unidade inclui uma unidade de freiagem incorporada, é necessária uma resistência de freiagem externa de tamanho apropriado para dissipar efetivamente a energia regenerativa. Para instalações com cabos de motor longos, é recomendado o uso de um filtro de saída para proteger o motor de picos de tensão e reduzir a interferência eletromagnética (EMI).
Instalação e fatores ambientais: A adesão a espaços específicos ao redor do inversor é essencial para o fluxo de ar e o resfriamento adequados. O ambiente operacional deve ser considerado, garantindo que a temperatura ambiente, umidade e níveis de poeira e gases corrosivos permaneçam dentro dos limites especificados do produto para garantir a confiabilidade e uma longa vida útil.
Perguntas frequentes (FAQs)
1.Como o controle vetorial sem sensores do GD20-110G-4 beneficia minha aplicação?
O controle vetorial sem sensor fornece um desempenho superior em comparação com o controle V/F básico. Permite que a unidade produza alto binário de partida, mantenha a velocidade do motor consistente mesmo sob cargas cambiantes e opere suavemente a velocidades muito baixas. Isso resulta em melhor controle de processo, risco reduzido de parada do motor e eficiência melhorada para aplicações como transportadores, misturadores e máquinas-ferramentas.
2.Qual é o propósito do reator DC incorporado?
O reator DC incorporado serve a dois propósitos principais. Primeiro, melhora o fator de potência de entrada da unidade, reduzindo a potência reativa extraída da rede e potencialmente evitando penalidades de utilidade. Em segundo lugar, ajuda a suprimir harmônicos de linha, minimizando a interferência elétrica com outros equipamentos conectados à mesma fonte de alimentação e garantindo uma qualidade de energia mais limpa.
3. Este inversor pode se comunicar com um sistema central PLC ou SCADA?
Sim, o GD20-110G-4 vem com uma porta de comunicação RS485 incorporada. Ele suporta protocolos de comunicação industrial padrão, como MODBUS, permitindo a integração perfeita com controladores lógicos programáveis (PLCs), interfaces homem-máquina (HMIs) e sistemas SCADA maiores para monitoramento centralizado, controle e aquisição de dados.
4.Que manutenção requer este inversor de frequência?
A manutenção é principalmente preventiva. As principais tarefas incluem garantir que as aberturas de refrigeração sejam limpas e sem obstáculos, verificar a estanqueidade das conexões de energia durante o tempo de inatividade programado e monitorar a condição e o desempenho do ventilador de refrigeração. O design do ventilador fácil de remover simplifica sua inspeção e substituição quando necessário.
A unidade de freio incorporada é suficiente para todas as necessidades de desaceleração?
A unidade de freiagem incorporada gerencia a comutação da resistência de freiagem. No entanto, a resistência de freio em si é um componente externo que deve ser selecionado e dimensionado com base nos requisitos de inércia e desaceleração da aplicação específica. Para aplicações com inércia muito alta ou que exigem paradas rápidas, é obrigatório uma resistência de freio externa de tamanho adequado para dissipar com segurança a energia regenerada.
