Visão geral do produto e introdução

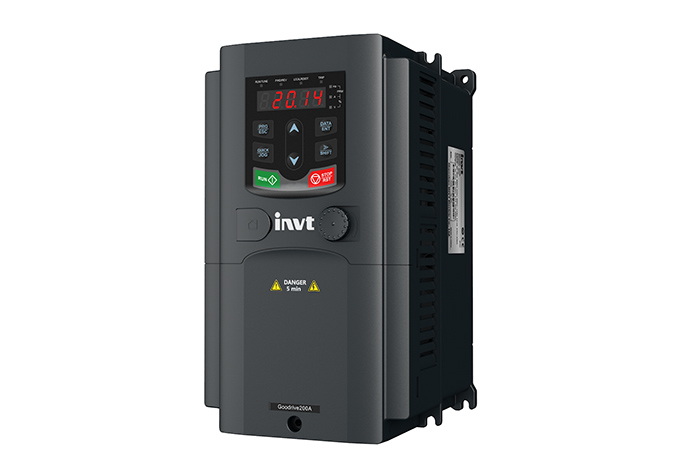

O INVT GD200A-1R5G-4 representa uma abordagem sofisticada para o controle de motores industriais, combinando tecnologia de controle vetorial com design robusto para aplicações exigentes. Como membro de potência nominal de 1,5 kW da série GD200A da INVT, esta unidade de frequência variável de três fases oferece um desempenho excepcional em vários ambientes industriais. A unidade incorpora algoritmos avançados de controle vetorial sem exigir feedback do codificador externo, tornando-a altamente capaz e econômica. Com sua construção semi-booksize e design independente de ducto de ar, facilita a dissipação eficiente de calor, permitindo configurações flexíveis de montagem, incluindo opções de montagem de parede, flange e piso.
Esta unidade de frequência variável se destaca no mercado competitivo pelo seu equilíbrio de desempenho, confiabilidade e valor. Projetado para atender aos padrões internacionais, incluindo a certificação CE através da TÜV SÜD, o GD200A-1R5G-4 garante a conformidade com os requisitos globais de qualidade e segurança. O design da unidade enfatiza a adaptabilidade ambiental com maior resistência a condições de rede desafiadoras, variações de temperatura, umidade e poeira. Estas características tornam-no particularmente adequado para ambientes industriais onde a confiabilidade em condições adversas é primordial.
Especificações técnicas e parâmetros operacionais
O GD200A-1R5G-4 opera com uma ampla gama de entrada de tensão de 380V AC (-15%) a 440V (+10%) trifásico, permitindo que mantenha uma operação estável mesmo com flutuações significativas da rede. Esta flexibilidade de tensão de entrada proporciona uma vantagem distinta em regiões com fontes de alimentação instáveis ou instalações industriais com baixa tensão significativa. As características de saída da unidade fornecem faixa de frequência de 0-400Hz, suportando praticamente todas as aplicações de motores industriais padrão.
Com seu fator de forma compacto, a unidade otimiza a utilização do espaço do painel de controle. A unidade apresenta mecanismos de proteção abrangentes, incluindo sobrecorrente, sobretensão, subtensão, perda de fase, sobretemperatura e proteção contra sobrecarga - mais de trinta funções diferentes de proteção contra falhas no total. Esta extensa suite de proteção melhora a confiabilidade do sistema e minimiza o tempo de inatividade inesperado. A metodologia de controle emprega tanto o controle vetorial sem sensor quanto os modos de controle vetorial de tensão espacial, proporcionando flexibilidade para diferentes requisitos de aplicação e expectativas de desempenho.
Características de desempenho e características de controle
O GD200A-1R5G-4 demonstra um desempenho excepcional de controle do motor com um binário de partida de 150% a 0,5 Hz, permitindo um alto binário de ruptura para condições de inicialização desafiadoras. A unidade atinge uma relação de controle de velocidade de 1:100 com precisão de regulação de velocidade de ± 0,2% no modo vetor de loop aberto, proporcionando controle preciso da velocidade do motor em toda a faixa de operação. O tempo de resposta do binário de menos de 20ms garante a rápida adaptação às condições de carga em mudança, tornando-o adequado para aplicações com carga variável.
A unidade oferece múltiplas opções de configuração de frequência, incluindo configuração digital, entradas analógicas (0-10V / 0-20mA, -10V a + 10V), configuração de frequência de pulso, operação de velocidade em vários passos, programação PLC simples, controle PID e comunicação MODBUS. Esta flexibilidade de configuração permite uma integração perfeita em diversas arquiteturas de controle. A unidade também possui uma função de regulação automática da tensão (AVR) que mantém a tensão de saída constante apesar das flutuações de alimentação, garantindo um desempenho consistente do motor em diferentes condições da rede.
Cenários de aplicação e implementação da indústria
O GD200A-1R5G-4 encontra aplicação em vários setores industriais, particularmente excelentes em sistemas de bomba, ventilador, compressor e transportador. Sua robusta construção e resiliência ambiental o tornam adequado para ambientes operacionais difíceis encontrados em instalações de fabricação, usinas de processamento e operações de manuseio de materiais. A capacidade de controle vetorial sem sensor da unidade fornece alto binário de partida e excelente desempenho de baixa velocidade, atendendo às demandas de aplicações com cargas pesadas de inicialização ou exigindo operação precisa de baixa velocidade.
Para aplicações de abastecimento de água, a unidade inclui uma função de abastecimento de água simples dedicada, simplificando a implementação em sistemas de aumento da pressão, instalações de tratamento de água e aplicações de irrigação. A capacidade instantânea de perda de energia garante a operação contínua durante breves interrupções de energia, evitando paradas de produção e reduzindo a tensão do motor durante a recuperação de energia. Essas funções especializadas demonstram a compreensão da INVT dos requisitos de aplicação do mundo real além do controle básico do motor.
Vantagens de integração e instalação de sistemas
O GD200A-1R5G-4 apresenta um design semi-booksize com dutos de refrigeração independentes que impedem a acumulação de poeira e mantêm o desempenho térmico ideal. Esta construção suporta três opções de montagem: montagem em parede, montagem em flange e montagem em piso, proporcionando flexibilidade de instalação para vários projetos de gabinete e restrições de espaço. As placas de terminais modulares com conexões plugáveis simplificam significativamente a cablagem e reduzem o tempo de instalação.
A unidade suporta configurações comuns de barramento DC, permitindo arquiteturas inovadoras de compartilhamento de energia em sistemas multi-unidade. Esta capacidade permite que a energia regenerativa dos motores de freio seja utilizada acelerando motores em outras partes do sistema, reduzindo o consumo global de energia. A unidade também aceita entrada de energia CC direta, facilitando a integração com fontes de energia renováveis ou sistemas de energia de reserva. As unidades de até 30 kW incluem unidades de freiagem incorporadas, eliminando a necessidade de componentes externos na maioria das aplicações de freiagem dinâmica.
Análise Comparativa e Diferenciação Técnica
Dentro da paisagem competitiva de unidades de frequência variável industriais, o GD200A-1R5G-4 se distingue por várias vantagens tecnológicas chave. A compatibilidade eletromagnética da unidade é melhorada através de filtros C3 incorporados, com filtros C2 externos opcionais disponíveis para aplicações que exigem um controle de emissões mais rigoroso. Este desempenho EMC supera o de muitos drives comparáveis em sua classe, reduzindo a interferência de alta frequência com equipamentos eletrônicos sensíveis em ambientes industriais.
A unidade incorpora vários métodos de freiagem, incluindo freiagem de consumo de energia, freiagem de fluxo, freiagem de CC e freiagem de curto-circuito. Esta flexibilidade de travagem permite um desempenho óptimo de parada em diferentes tipos de carga e características de inércia. A funcionalidade PLC incorporada permite sequências de operação autônomas sem exigir controladores externos, enquanto a função de busca e reinicio de velocidade rotativa permite que a unidade se reconecte suavemente aos motores rotativos sem surtos de corrente perturbadores.
Perguntas frequentes sobre INVT GD200A-1R5G-4 Vector Control VFD
O que distingue o controle vetorial do controle V/F padrão nesta unidade?
Ao contrário do controle V/F básico que mantém uma relação tensão-frequência constante, o GD200A-1R5G-4 implementa um sofisticado controle vetorial que regula de forma independente o fluxo do motor e os componentes do binário. Esta abordagem avançada fornece resposta dinâmica superior, melhor precisão de regulação de velocidade (± 0,2%) e maior binário de partida (150% a 0,5 Hz) em comparação com o controle V / F convencional. A implementação de controle vetorial não requer um codificador de feedback, reduzindo a complexidade do sistema e o custo ao mesmo tempo que oferece características de desempenho que se aproximam das de sistemas de circuito fechado.
Para quais indústrias e aplicações este VFD é particularmente adequado?
O GD200A-1R5G-4 é projetado para aplicações de automação industrial, incluindo sistemas de manuseio de materiais, máquinas de produção e equipamentos de controle de processos. Seu design robusto o torna apropriado para ambientes de fabricação, enquanto sua otimização de bomba e ventilador fornece poupança de energia em sistemas HVAC e fluidos. A ampla tolerância de tensão da unidade torna-a particularmente valiosa em regiões com infraestrutura elétrica instável ou instalações industriais com flutuações significativas de tensão.
Como essa unidade aumenta a eficiência energética em sistemas motorizados?
A unidade incorpora várias tecnologias de poupança de energia, incluindo um modo de operação automático de poupança de energia que otimiza a tensão de saída com base nas condições de carga. O suporte para configurações comuns de ônibus DC permite a partilha de potência entre múltiplas unidades, enquanto as unidades de freiagem incorporadas (em modelos de até 30 kW) facilitam a dissipação eficiente de energia durante a desaceleração. Estes recursos reduzem coletivamente o consumo total de energia do sistema, com algumas configurações multi-drive alcançando poupanças de energia de 5-30%.
Que interfaces de controle e capacidades de comunicação oferece?
O GD200A-1R5G-4 fornece interfaces abrangentes de controle e feedback, incluindo entradas analógicas (0-10V / 0-20mA, -10V a + 10V), entradas digitais (8 padrões mais 1 alta velocidade), saídas analógicas (2 canais), saídas de relé (2 canais) e saída de pulso de alta velocidade. Para a integração do sistema, a unidade suporta a comunicação MODBUS e pode ser expandida com cartões de comunicação opcionais para redes PROFIBUS-DP, PROFINET, EtherCAT e CANopen, permitindo uma conexão perfeita com sistemas de automação industrial.
Quais certificações de segurança e recursos de proteção são incorporados?
A unidade possui certificações internacionais de segurança, incluindo a marcação CE através da TÜV SÜD, demonstrando a conformidade com as diretivas europeias de segurança e EMC. A unidade incorpora proteção de falha abrangente contra sobrecorrente, sobretensão, subtensão, perda de fase, sobretemperatura e condições de sobrecarga. A função Safe Torque Off fornece segurança adicional para operações de manutenção, enquanto a função de cópia segura de parâmetros no teclado desmontável simplifica o backup e a restauração das configurações de configuração.
