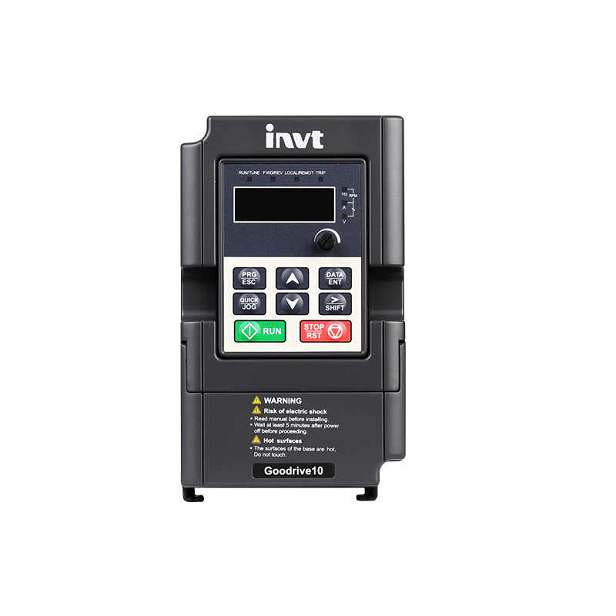

INVT GD10-0R4G-S2-B Mini inversor econômico compacto de fase única

O INVT GD10-0R4G-S2-B é um mini inversor econômico projetado para aplicações OEM de pequena potência que exigem desempenho confiável em espaços limitados. Como um inversor de fase única com uma entrada de 220V e capacidade de saída de 0,4kW, integra a tecnologia de controle vetorializada V / f e características essenciais como controle PID, operação multi-velocidade e comunicação Modbus. Seu design compacto e mecanismo de resfriamento natural o tornam ideal para ambientes com poeira ou materiais fibrosos, como máquinas têxteis, sistemas transportadores e pequenas unidades HVAC. Ao aderir aos padrões internacionais como IEC e CE, este inversor garante tanto a segurança quanto a compatibilidade com os requisitos do mercado global.

Especificações técnicas e capacidades funcionais

O GD10-0R4G-S2-B opera com uma faixa de tensão de entrada monofásica de 220V (-15%) a 240V (+10%) e suporta uma frequência de saída nominal de 50Hz/60Hz. As principais métricas de desempenho incluem uma ampla faixa de frequência de saída de 0Hz a 400Hz e um 调速比 de 1:100, permitindo ajustes precisos da velocidade do motor. O inversor fornece uma capacidade de sobrecarga robusta, manipulando 150% da corrente nominal por 1 minuto e 200% por 1 segundo, garantindo a resiliência contra mudanças súbitas de carga.

Os métodos de controle estão centrados no controle vetorizado V / f, que otimiza o desempenho do binário e a eficiência energética. O dispositivo inclui 16 passos de velocidade programáveis e suporta curvas V / F personalizadas, permitindo que os usuários adaptem as operações às características específicas do motor. As interfaces integradas apresentam uma entrada analógica (0-10V ou 0-20mA), uma saída analógica, cinco entradas digitais e uma saída de relé. A comunicação é facilitada via RS-485 com suporte ao protocolo Modbus, permitindo uma integração perfeita em redes de automação industrial.

Vantagens 2.Design e características operacionais

Construção Espacial Eficiente

Como um mini inversor econômico, o GD10-0R4G-S2-B enfatiza o minimalismo e a praticidade. As suas dimensões são significativamente reduzidas em comparação com os modelos convencionais, economizando até 15% de espaço no painel. Esta compactez é crítica para aplicações OEM onde várias unidades são implantadas em caixas apertadas.

Gestão térmica melhorada

Ao contrário dos sistemas de resfriamento forçado, este inversor depende do resfriamento por convecção natural. Esta abordagem passiva elimina os ventiladores, reduzindo o ruído e evitando o acúmulo de poeira em ambientes desafiadores como a fabricação de madeira ou têxteis. O projeto garante uma operação confiável dentro de uma faixa de temperatura ambiente de -10 ° C a 50 ° C, com deslocação aplicada acima de 40 ° C.

Acessibilidade centrada no usuário

Uma característica destacada é o teclado LED externamente montável com um potenciômetro integrado. Isso permite o controle remoto e ajustes de parâmetros em tempo real sem acesso direto à unidade. A interface fornece diagnósticos claros, incluindo registros de histórico de falhas para sobrecargas, sobreaquecimento ou flutuações de tensão, racionalizando os fluxos de trabalho de manutenção.

3.Ámbito de aplicação e casos de uso da indústria

O GD10-0R4G-S2-B se destaca em cenários que exigem controle de motor econômico sem comprometer a funcionalidade. Aplicações típicas incluem:

Sistemas de manuseio de materiais: os transportadores e as máquinas de triagem beneficiam das configurações de 16 velocidades e das opções de freiagem dinâmica.

Ventilação e bombeamento: o controle PID incorporado permite a regulação precisa da pressão ou do fluxo em sistemas de gerenciamento de água e HVAC.

Máquinas têxteis e de embalagem: o resfriamento natural garante a longevidade em configurações poeireiras ou fibrosas, enquanto o RS-485 suporta o monitoramento centralizado.

Para necessidades especializadas, o inversor oferece múltiplos métodos de freiagem - injeção de CC, freiagem de fluxo e freiagem baseada em resistência - proporcionando flexibilidade para gerenciar a desaceleração em cargas de alta inércia.

Análise 4.Comparativa: Série GD10 no mercado do inversor

O GD10-0R4G-S2-B ocupa uma posição única entre unidades V/f básicas e controladores vetoriais de alta gama. Os principais diferenciadores incluem:

Acessibilidade vs. Desempenho: Embora o preço seja uma solução econômica, incorpora sintonia V / f baseada em vetores para uma operação de baixa velocidade mais suave em comparação com os inversores padrão.

Compactness vs.Expandability: Apesar de seu pequeno tamanho, a unidade suporta E / S expandíveis através de portas digitais programáveis, uma raridade em sua classe.

Características de proteção: Inclui salvaguardas abrangentes contra sobretensão, subtensão, perda de fase e curto-circuitos, superando muitos concorrentes de nível de entrada.

Quando comparado às séries especializadas da INVT (por exemplo, GD350 para guindastes ou GD270 para bombas), o GD10 prioriza a versatilidade em vez da otimização específica da aplicação. Sua programação modular, como saídas comutáveis atrasadas e rampas de aceleração personalizadas, torna-o adaptável a diversos requisitos OEM.

5.Orientações de Implementação e Integração

Melhores Práticas de Instalação

O inversor emprega instalação montada em parede e deve ser posicionado para maximizar o fluxo de ar para o resfriamento natural. As conexões elétricas devem usar cabos blindados para sinais analógicos sensíveis ao ruído, e a rede RS-485 requer resistências de terminação para evitar a reflexão do sinal.

Configuração do parâmetro

A configuração inicial envolve a definição de parâmetros de desempenho básicos através do teclado LED. Configurações críticas incluem:

Corrente e tensão nominais do motor para otimizar curvas V/f.

Tempos de aceleração / desaceleração (0,1-6000s) para minimizar o estresse mecânico.

Perfis de múltiplas velocidades atribuídos a entradas digitais para operação automatizada.

Segurança e Conformidade

O projeto atende às normas CE para EMC e segurança elétrica, garantindo compatibilidade em zonas industriais. Os usuários devem aderir às regulamentações locais para desconectar dispositivos e aterrar, com filtros externos opcionais para compatibilidade eletromagnética em ambientes sensíveis.

Perguntas frequentes (FAQs)

1.Como o GD10-0R4G-S2-B alcança eficiência energética em aplicações de carga variável?

O inversor aproveita o controle V/f melhorado por vetores para ajustar a tensão e a frequência com base nas condições de carga do motor em tempo real. Isso minimiza as perdas de potência reativa, particularmente em cenários de carga parcial. Além disso, o sistema de resfriamento natural elimina o consumo de energia do ventilador, reduzindo o uso total de energia em até 5% em comparação com modelos ativamente resfriados.

2. Este inversor pode sincronizar com os sistemas de controle baseados em PLC existentes?

Sim, a interface RS-485 Modbus incorporada permite uma comunicação perfeita com os PLCs. Os usuários podem mapear parâmetros como comandos de velocidade, códigos de falha e frequências de saída para registrar endereços para monitoramento centralizado. As entradas digitais também aceitam sinais de saídas digitais do PLC para início / parada e controle de direção.

3.O que distingue os métodos de freiagem suportados por este modelo?

A função de freiagem CC injeta corrente contínua para parar motores rapidamente, ideal para cargas de alta inércia. A freiagem de fluxo aumenta o binário durante a desaceleração sem dispositivos externos, enquanto a freiagem de resistência dissipa o excesso de energia como calor através de um módulo de resistência externo para ciclos de parada e arranque frequentes. A escolha depende das características da carga e dos requisitos dinâmicos.

4.Is o inversor adequado para aplicações de motor monofásico?

Não, o GD10-0R4G-S2-B é projetado exclusivamente para motores assíncronos trifásicos. A entrada monofásica (220V) é convertida em saída trifásica, permitindo a compatibilidade com motores industriais padrão enquanto opera a partir de fontes de energia residenciais ou comerciais leves.

5. Como o design compacto impacta a manutenção e a vida útil?

A construção sem ventilador aumenta a longevidade ao remover um ponto de falha comum. O dissipador de calor de alumínio dissipa eficientemente o calor e o revestimento selado de PCB protege contra poeira e umidade. A manutenção é limitada a verificações periódicas de autorização e atualizações de firmware através do teclado.

6.Que protocolos de segurança são incorporados para a prevenção de falhas?

O inversor apresenta proteção de várias camadas, incluindo proteção eletrônica contra sobrecarga térmica para simular condições de aquecimento do motor e prevenção de parada durante a aceleração. Os históricos de falhas registram os últimos seis incidentes com instantâneos detalhados dos parâmetros operacionais, ajudando a resolução rápida de problemas.
