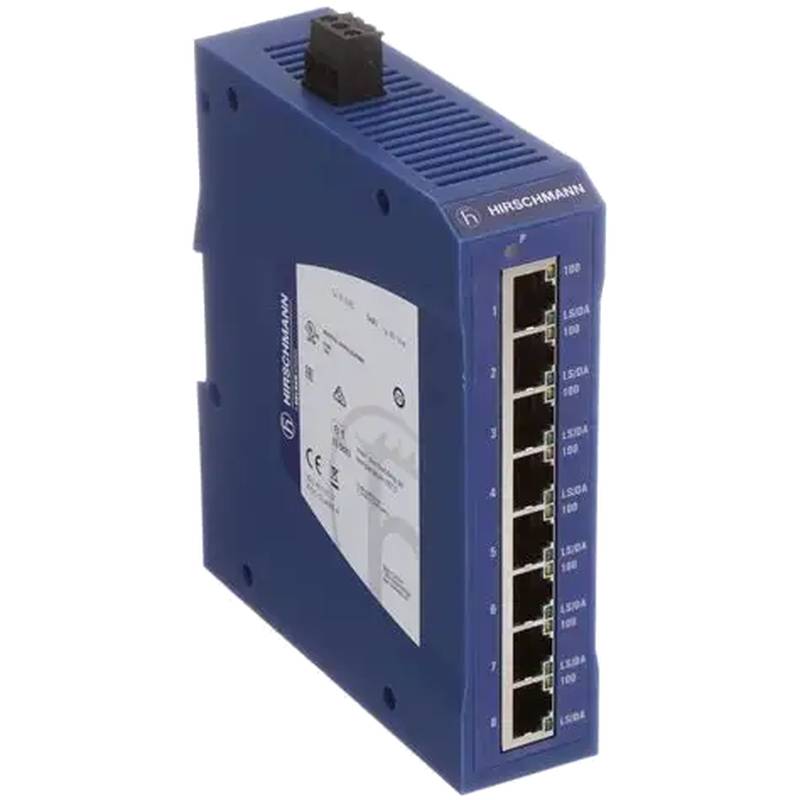

Hirschmann SPIDER II 8TX Industrial 8-Port Ethernet DIN Rail Switch

O Hirschmann SPIDER II 8TX é um exemplo clássico de um Switch Industrial Ethernet confiável e endurecido, projetado especificamente para funcionar em condições em que o equipamento de rede comercial padrão falharia. Este interruptor ferroviário DIN não gerenciado de 8 portas é projetado para simplicidade e durabilidade, fornecendo uma solução de conectividade plug-and-play para sistemas críticos de automação, controle e monitoramento industriais. Ele aproveita um design robusto com uma ampla gama de tensão operacional, um fator de forma compacto para instalações de gabinetes de alta densidade e imunidade significativa à interferência elétrica, tornando-o um componente fundamental para a construção de infraestruturas de rede resilientes em fábricas, ambientes de controle de processos e outras configurações desafiadoras. Embora este modelo específico tenha atingido seu status de fim de vida útil e não seja mais fabricado, sua filosofia de design e as necessidades que aborda permanecem altamente relevantes, com sucessores modernos continuando seu legado de desempenho robusto.

1. Visão geral do produto e perfil técnico principal

O SPIDER II 8TX é um interruptor de configuração fixa não gerenciado que fornece oito portas de cobre 10/100BASE-TX com conectores RJ45. Seu papel principal é formar a espinha dorsal de redes industriais em pequena escala ou distribuídas, conectando sem problemas PLCs, HMIs, sensores e drives. Como um switch não gerenciado, não requer configuração, oferecendo expansão imediata da rede após a instalação. O dispositivo é alimentado por uma entrada de 18 a 32 VDC, que é conectada através de um bloco terminal de 3 pinos plugável, uma característica comum em ambientes industriais para cablagem segura e fácil. O interruptor é caracterizado pelo seu modo de comutação de armazenamento e encaminhamento, negociação automática e detecção automática de polaridade em todas as portas, garantindo integração e operação sem problemas.

Um aspecto técnico crítico a notar é o estado do produto. O Hirschmann SPIDER II 8TX está oficialmente listado como obsoleto e descontinuado da produção. Essas informações são vitais para os projetistas de sistemas e integradores planejando novas instalações. Para esses projetos, um modelo sucessor direto, o SPIDER-SL-20-08T1999999SY9HHHH, é recomendado como uma substituição moderna, oferecendo funcionalidade comparável ou aprimorada em um fator de forma semelhante.

Especificações técnicas e classificações ambientais 2.In-Depth

O desempenho deste Interruptor Ethernet Industrial é definido por um conjunto de especificações que o qualificam para uso industrial. Ele funciona de forma confiável dentro de uma faixa de temperatura de 0 ° C a 60 ° C, garantindo funcionalidade tanto em salas de controle frescas quanto em ambientes de piso de fábrica mais quentes. O recinto é classificado IP30, fornecendo proteção contra contato com ferramentas e fios e contra objetos estranhos sólidos maiores que 2,5 mm de diâmetro, embora não esteja protegido contra a água.

A compatibilidade eletromagnética é uma pedra angular do seu design. O interruptor é construído para suportar o ruído elétrico típico encontrado em ambientes industriais, em conformidade com as normas para descarga eletrostática (EN 61000-4-2), campos eletromagnéticos (EN 61000-4-3) e rápidos surtos transitórios (EN 61000-4-4). Este robusto desempenho EMC garante a estabilidade da rede e a integridade dos dados na presença de unidades de frequência variável, máquinas pesadas e outras fontes de interferência. O dispositivo também possui um impressionante tempo médio calculado entre falhas (MTBF), destacando seu design para operação contínua a longo prazo com tempo de inatividade mínimo.

Características 3.Design e Filosofia de Construção

O design físico e funcional do SPIDER II 8TX é um testemunho do seu propósito como interruptor de trilho DIN. Sua carcaça compacta e estreita é especificamente moldada para uma montagem eficiente em trilhos DIN padrão dentro de armários de controle, permitindo que seja instalada ao lado de outros componentes de automação como PLCs, acionamentos de motores e disruptores. Este design maximiza a utilização do espaço em recintos industriais frequentemente lotados.

A construção prioriza a durabilidade. O uso de um metal robusto ou caixa de liga de alumínio de alta qualidade é comum em tais dispositivos, proporcionando resistência ao impacto, vibração e corrosão. A inclusão de indicadores de status LED para ligação/atividade de energia e porta fornece diagnósticos de um olhar, permitindo a resolução rápida de problemas de conexão de rede. O design do interruptor ferroviário DIN, combinado com sua operação sem ventilador, resulta em um nó de rede livre de manutenção e altamente confiável que pode operar por anos em segundo plano de um processo industrial.

Áreas de aplicação 4.Primary e soluções da indústria

A natureza plug-and-play e a robustez do Hirschmann SPIDER II 8TX tornaram-no uma solução versátil em vários setores. Na automação de fábrica, é perfeitamente adequado para criar pequenas redes de nível de máquina, conectando todos os dispositivos em uma única peça de equipamento na rede de fábrica mais ampla. Para aplicações de controle de processo, como aqueles em plantas de tratamento de água ou químicos, sua imunidade à interferência garante uma comunicação estável para loops de monitoramento e controle.

Este Switch Ethernet Industrial também encontrou uma forte base nas indústrias pesadas. Seu cumprimento com normas rigorosas tornou-o aplicável para uso na geração de energia eólica, sistemas marítimos em navios e material rodante no transporte ferroviário. Nestas aplicações, a capacidade do interruptor de lidar com vibrações, variações de temperatura amplas e fontes de alimentação instáveis é primordial. Ele serve como um bloco fundamental para a criação de arquiteturas de rede distribuídas e resilientes que são críticas para as operações industriais modernas.

Vantagens operacionais e proposta de valor comparativo

As principais vantagens do SPIDER II 8TX residem na sua simplicidade, robustez e eficiência de custo para tarefas básicas de rede industrial. Sua natureza não gerenciada elimina a necessidade de conhecimento especializado de TI para a implantação, reduzindo significativamente o tempo de comissionamento e a complexidade. O alto MTBF e as robustas especificações ambientais contribuem diretamente para reduzir o custo total de propriedade, minimizando o tempo de inatividade não planejado e as necessidades de manutenção.

Em comparação com o seu antecessor, o SPIDER 8TX, a série "II" tipicamente representou uma evolução na qualidade dos componentes e possivelmente características de desempenho melhoradas. Mais amplamente, dentro do portfólio da Hirschmann, a série SPIDER II foi posicionada como uma opção não gerenciada econômica e altamente confiável, abaixo da série RS2 mais rica em recursos, que ofereceu funcionalidades avançadas como entradas de potência redundantes e sinalização de falha abrangente. Para usuários que necessitam de conectividade básica e confiável sem recursos avançados de gerenciamento de rede, o SPIDER II 8TX apresentou um equilíbrio óptimo de desempenho e valor.

Perspectiva Ampliada: O Papel dos Switches Não Gerenciados em Redes Industriais

Compreender o posicionamento estratégico de um dispositivo como o SPIDER II 8TX dentro da hierarquia de rede industrial mais ampla é a chave para o design adequado do sistema.

1.A hierarquia dos switches de rede industrial

Os switches de rede industriais podem ser amplamente categorizados em tipos gerenciados, ligeiramente gerenciados e não gerenciados, cada um servindo a um propósito distinto. Os interruptores não gerenciados, como o SPIDER II 8TX, são a forma mais simples. Eles operam de forma autônoma, sem opções configuráveis pelo usuário para priorização de tráfego, VLANs ou diagnósticos além dos LEDs de link básicos. Eles são ideais para a "borda" da rede, onde o principal requisito é conectar vários dispositivos finais a um uplink.

Os switches gerenciados oferecem controle total sobre o tráfego de rede, permitindo que os engenheiros configurem VLANs para segmentar o tráfego de rede, configurem a Qualidade de Serviço (QoS) para priorizar dados críticos e utilizem protocolos como o Rapid Spanning Tree Protocol (RSTP) para redundância de rede. Switches facilmente gerenciados oferecem um terreno médio, fornecendo um subconjunto de recursos de gerenciamento, como configuração simples baseada na web para configurações básicas de VLAN e portas, muitas vezes a um custo menor do que alternativas totalmente gerenciadas.

A escolha depende inteiramente da criticidade e complexidade do aplicativo. Um interruptor de trilho DIN não gerenciado é perfeito para uma única célula de máquina onde a segmentação de rede não é necessária. Um switch gerenciado é necessário para uma rede de backbone em toda a instalação onde o controle de tráfego, a redundância e a segurança são críticos.

Considerações críticas de implementação e instalação

Implantar com sucesso um interruptor industrial envolve mais do que apenas conectar cabos. A alimentação adequada é crucial; a entrada de 18-32 VDC deve ser proveniente de uma fonte de alimentação estável e limpa de grau industrial para evitar picos de tensão e ruído que possam interromper a operação. Para instalações em áreas com alta interferência eletromagnética, o uso de cabos Ethernet blindados (SF / UTP ou S / FTP) e garantir que o escudo esteja devidamente aterrizado em ambas as extremidades é altamente recomendado para manter a integridade do sinal.

Embora o próprio SPIDER II 8TX não seja gerenciado, sua colocação na rede deve ser cuidadosamente considerada. Normalmente, ele deve ser usado para conectar dispositivos não críticos na camada de acesso e deve ser conectado a um interruptor de uplink gerenciado. Isso permite que o switch gerenciado gerencie tarefas de controle e monitoramento em toda a rede. Além disso, a instalação física deve garantir uma distância adequada ao redor do interruptor para a dissipação de calor, mesmo que seja sem ventilador, para evitar o sobreaquecimento e garantir a confiabilidade a longo prazo.

Perguntas frequentes (FAQs)

Qual é a principal diferença entre um interruptor Ethernet industrial e um interruptor de escritório comercial?

Os interruptores Ethernet industriais, como o Hirschmann SPIDER II 8TX, são construídos para ambientes difíceis. Eles apresentam carcaças metálicas robustas, faixas de temperatura de funcionamento mais amplas (por exemplo, 0 ° C a 60 ° C), maior imunidade à vibração e ruído elétrico, e muitas vezes usam montagem de trilho DIN para fácil integração em painéis de controle. Os interruptores comerciais são projetados para o ambiente estável e climatizado de um escritório e carecem dessas características robustas.

Este switch pode ser usado em uma topologia de rede anel para redundância?

Não, o SPIDER II 8TX, sendo um switch não gerenciado, não suporta nenhum protocolo de redundância de rede como Ring Recovery Protocol ou RSTP. Em uma topologia de anel, criaria uma tempestade de transmissão e derrubaria a rede. Para redes de anel redundantes, são necessários interruptores gerenciados especialmente projetados que suportem o protocolo de anel relevante.

O que devo fazer se precisar de uma substituição para o SPIDER II 8TX descontinuado?

A Hirschmann e outros fabricantes de comunicações industriais têm linhas de produtos ativas que servem como substituições modernas. Por exemplo, o SPIDER-SL-20-08T1999999SY9HHHH está listado como uma alternativa direta. É aconselhável consultar um distribuidor Hirschmann ou um engenheiro técnico de vendas para selecionar o modelo mais atual que corresponda aos requisitos técnicos e ambientais da sua aplicação.

Por que a faixa de tensão operacional (18-32 VDC) é importante para um ambiente industrial?

As instalações industriais muitas vezes usam 24VDC como padrão para sistemas de controle. Uma ampla gama de tensão de entrada garante que o interruptor possa tolerar flutuações e caídas na fonte de alimentação CC da planta sem falhas ou redefinições. Essa tolerância é crucial para manter o tempo de atividade da rede durante eventos comuns como a inicialização de grandes motores ou outras cargas indutivas.

O recurso "auto-cruzamento" significa que posso usar qualquer cabo Ethernet padrão?

Sim, o recurso de cruzamento automático (ou Auto-MDI/MDI-X) em todas as portas significa que o interruptor detecta automaticamente se você está usando um cabo direto ou um cabo de cruzamento e ajusta-se de acordo. Isso elimina a necessidade de tipos específicos de cabo e simplifica a instalação, pois você pode usar cabos Ethernet diretos padrão para todas as conexões, seja para um dispositivo final ou para outro interruptor.
