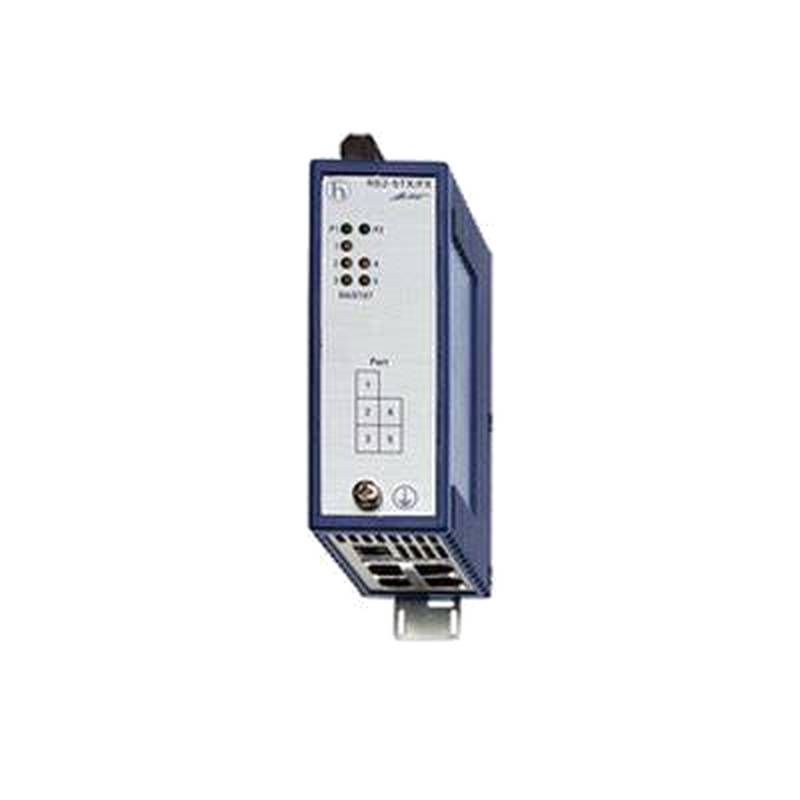

O Hirschmann RS2-5TX/FX é um componente fundamental no domínio da rede industrial, definido com precisão como um switch industrial não gerenciado compacto e robusto. Este dispositivo é projetado para fornecer conectividade de rede confiável e imediata em ambientes difíceis sem a necessidade de configuração complexa. Sua característica destacada é uma configuração de porta híbrida, integrando perfeitamente conexões de cobre padrão com capacidade de fibra óptica. Este design torna-o um interruptor de rede industrial ideal e econômico para estender o alcance da rede e superar a interferência eletromagnética em aplicações que vão da automação de fábrica e controle de processos aos sistemas de transporte e energia. Ao oferecer uma mistura de durabilidade, simplicidade e conectividade versátil, o RS2-5TX/FX serve como uma espinha dorsal de rede crítica para aplicações industriais de pequena escala ou distribuídas.
1. Visão geral do produto e princípio operacional básico
Como um interruptor industrial não gerenciado, o Hirschmann RS2-5TX/FX opera com um simples princípio de "plug-and-play". Não requer configuração de software, atribuição de endereço IP ou gerenciamento contínuo, permitindo uma implantação rápida e estabilidade de rede garantida. A função principal deste Switch de Rede Industrial é receber pacotes de dados de um dispositivo conectado e encaminhá-los eficientemente para o dispositivo de destino apropriado dentro do segmento de rede local. Utiliza um modo de comutação de armazenamento e encaminhamento, que garante a integridade dos dados verificando cada pacote para erros antes de encaminhá-lo. Este dispositivo suporta ambos os padrões Ethernet (10 Mbit / s) e Fast Ethernet (100 Mbit / s), negociando automaticamente a melhor velocidade possível e o modo duplex com dispositivos conectados. Sua operação é alimentada por uma entrada de energia de 24 V DC, comum em ambientes industriais, e é projetada com foco na confiabilidade e na manutenção do fluxo contínuo de dados.
Especificações técnicas e características de desempenho
O perfil de desempenho do RS2-5TX/FX é definido por um conjunto de especificações robustas que garantem uma operação consistente em condições exigentes.
Configuração de portas e taxas de dados: O switch apresenta um total de cinco portas. Está equipado com quatro portas de cobre 10/100Base-TX com conectores RJ45, que suportam auto-negociação, auto-polaridade e Auto-MDI/MDI-X para cablagem simplificado. Crucialmente, ele inclui uma porta de fibra óptica multimodo 100Base-FX com um conector MTRJ. Isso permite a transmissão de dados a 100 Mbit/s em distâncias mais longas e através de ambientes eletricamente ruído onde cabos de cobre seriam suscetíveis a interferências.
Robustão elétrica e ambiental: O interruptor funciona em uma fonte de alimentação DC de 24 V (com uma faixa de operação de -25% a + 30%). Consume um máximo de 4 watts de potência. Ele é construído para funcionar dentro de uma ampla gama de temperatura de funcionamento de 0 ° C a + 60 ° C e pode suportar temperaturas de armazenamento e transporte de -25 ° C a + 70 ° C. Seu design também tolera níveis de umidade relativa de 10% a 95% (sem condensação).
Projeto físico e montagem: alojado em uma carcaça compacta e robusta com dimensões de 47 mm x 145 mm x 80 mm (largura x altura x profundidade) e um peso de aproximadamente 520 gramas, o interruptor é projetado para instalação eficiente em espaço. Ele emprega um mecanismo de montagem de trilhos DIN (para trilhos de 35 mm), que é o padrão para armários de controle industriais, e apresenta uma classificação de proteção IP20, protegendo-o contra a entrada de objetos sólidos maiores que 12,5 milímetros.
Características 3.Design e Filosofia de Construção
Conectividade híbrida de fibra de cobre para redes versáteis
Uma característica definidora do RS2-5TX/FX é o seu design de porta híbrida. A inclusão de uma porta de fibra óptica ao lado de portas de cobre padrão proporciona uma flexibilidade significativa. A porta de fibra pode ser usada para criar uma ligação de espinha dorsal entre dois interruptores a uma distância muito maior do que o cobre permitiria, ou para se conectar a um dispositivo em uma área com interferência eletromagnética extrema, aumentando assim a confiabilidade e o alcance geral da rede.
Durabilidade para Longevidade Industrial e Confiabilidade
Este interruptor industrial não gerenciado é construído para atender às rigorosas demandas de ambientes industriais. Sua vida útil nominal, expressa como tempo médio entre falhas (MTBF), é notavelmente alta em 74,4 anos (de acordo com o padrão MIL-HDBK-217F a 25 ° C), sublinhando sua confiabilidade excepcional para aplicações críticas. O uso de componentes de grau industrial e uma carcaça robusta garante a resiliência contra vibrações, choques e temperaturas flutuantes, que são incomuns em equipamentos de rede de grau comercial.
Instalação e manutenção simplificadas
Fidel à sua natureza não gerenciada, o interruptor oferece uma facilidade de uso inigualável. Os recursos automáticos em suas portas de cobre eliminam a necessidade de cabos crossover ou configuração manual de configurações de velocidade e duplex. A montagem em trilho DIN permite uma instalação rápida e segura dentro de um recinto elétrico. Esta abordagem plug-and-play, combinada com a confiabilidade inerente ao dispositivo, resulta em requisitos mínimos de manutenção e baixo custo total de propriedade.
Áreas de aplicação 4.Primary e soluções da indústria
O RS2-5TX/FX encontra seu nicho em uma variedade de setores industriais onde é necessária uma rede de mídia mista, simples e confiável.
Automação de fábrica e sistemas de controle: é ideal para conectar PLCs, HMIs, sensores e unidades em um piso de fábrica. A porta de fibra pode ligar armários de controle separados em uma célula de fabricação, proporcionando imunidade ao ruído elétrico de máquinas de alta potência.
Aplicações da indústria de processo: Em ambientes como plantas de tratamento de água, processamento químico ou instalações de petróleo e gás, o interruptor pode confiavelmente monitorar e controlar equipamentos. Sua ampla tolerância à temperatura e construção robusta tornam-no adequado para essas configurações desafiadoras.
Infraestrutura e Sistemas de Transporte: O interruptor pode ser implantado em aplicações como sistemas de controle de estação, controle de iluminação de túnel ou sinalização ao ar livre, onde sua capacidade de funcionar em ambientes não climatizados e seu alcance de fibra óptica para conexões de longa distância são vantagens significativas.
5.Vantagens operacionais e benefícios econômicos
Maior confiabilidade da rede e imunidade ao ruído
A principal vantagem operacional deste interruptor de rede industrial é a maior confiabilidade que traz a uma rede. O link de fibra óptica é completamente imune à interferência eletromagnética (EMI), loops de terra e surtos induzidos por relâmpagos, que são causas comuns de corrupção de dados e tempo de inatividade em ambientes industriais. Isso garante comunicação ininterrupta de dados para sinais críticos de controle e monitoramento.
Expansão e simplificação de rede com custo-eficácia
Do ponto de vista econômico, o RS2-5TX/FX oferece uma solução econômica para a expansão da rede. A porta de fibra integrada elimina a necessidade de um conversor de mídia separado, reduzindo custos de hardware e potenciais pontos de falha. Sua natureza não gerenciada economiza tempo de configuração e elimina a necessidade de habilidades de TI especializadas para a implantação, levando a menores despesas de instalação e operação.
Design espacialmente eficiente e robusto
O fator de forma DIN-rail compacto permite instalações de alta densidade dentro de painéis de controle, economizando espaço valioso no armário. O alto MTBF e as robustas especificações ambientais contribuem diretamente para reduzir o tempo de inatividade e os custos do ciclo de vida, minimizando as perdas de produção e a necessidade de substituições frequentes.
Perguntas frequentes (FAQs)
Qual é a principal vantagem de ter uma porta de fibra óptica em um interruptor não gerenciado como o RS2-5TX/FX?
A principal vantagem é a capacidade de criar uma ligação de rede altamente confiável, de longa distância e eletricamente imune. Os cabos de fibra óptica podem abranger distâncias muito maiores do que os cabos de cobre Ethernet tradicionais sem degradação do sinal. Mais importante, eles são completamente imunes à interferência eletromagnética (EMI), tornando-os ideais para conectar dispositivos em ambientes industriais eletricamente ruidosos ou entre diferentes edifícios, o que garante a integridade dos dados em aplicações críticas.
Como a natureza "não gerenciada" deste switch afeta sua operação em uma rede?
Como um interruptor não gerenciado, o RS2-5TX/FX opera de forma autónoma com configuração zero. Ele não oferece recursos como VLANs, QoS ou interfaces de gerenciamento de rede (por exemplo, console web). Isso simplifica a implantação para uma simples operação "plug and play", reduz o custo e garante a estabilidade, pois as configurações não podem ser alteradas acidentalmente. Ele é projetado para redes que exigem conectividade básica e confiável sem segmentação avançada de tráfego ou recursos de gerenciamento remoto.
Este interruptor pode ser usado em ambientes com temperaturas extremas?
Sim, o Hirschmann RS2-5TX/FX é projetado para ambientes industriais e tem uma gama de temperatura de funcionamento de 0°C a 60°C. Isso o torna adequado para uso em edifícios de fábrica não aquecidos ou recintos ao ar livre que experimentam variações significativas de temperatura, ao contrário de interruptores comerciais padrão que geralmente têm um intervalo operacional mais estreito.
Que tipo de cabo de fibra óptica é necessário para a porta 100BASE-FX?
O interruptor apresenta um conector MTRJ para sua porta de fibra óptica e é projetado para uso com cabos de fibra multimodo (MMF). Você precisará garantir que você tem um cabo de fibra multimodo com conectores MTRJ para estabelecer uma conexão usando esta porta.
O RS2-5TX/FX é considerado um componente confiável para sistemas críticos?
Sim, sua confiabilidade é quantitativamente expressa pelo seu tempo médio muito alto entre falhas (MTBF) de 74,4 anos, como calculado de acordo com o padrão MIL-HDBK-217F. Este alto valor MTBF, combinado com seus componentes de grau industrial e construção robusta, torna-o um componente confiável para a construção de infraestruturas de rede industrial resilientes e críticas.
