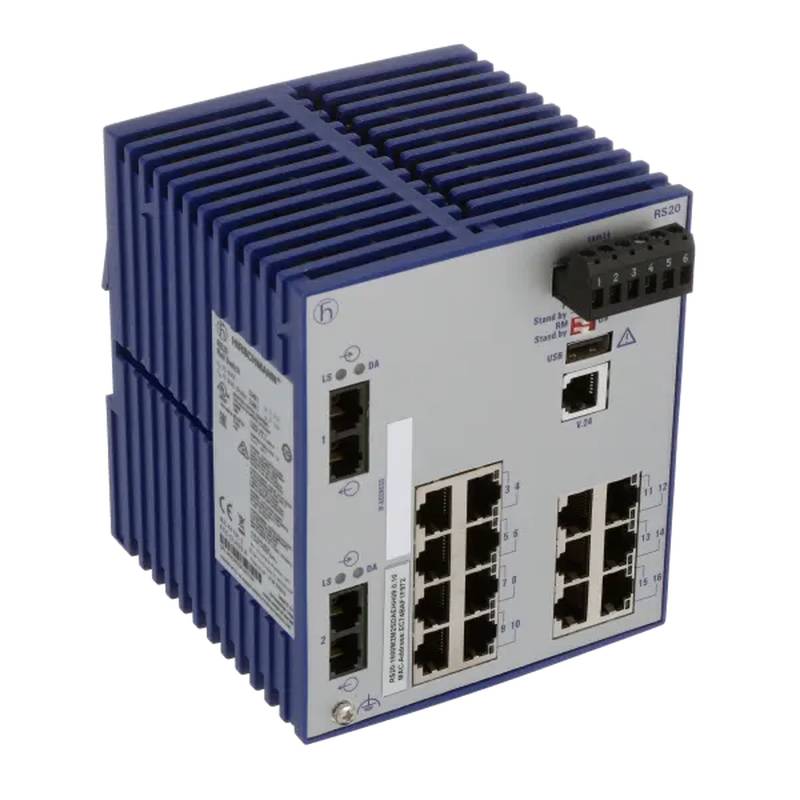

O Hirschmann RS20-1600M2M2SDAUHC é um exemplo de confiabilidade e durabilidade no domínio das redes industriais. Este dispositivo é um Interruptor Ethernet Industrial endurecido que fornece uma conectividade robusta de Interruptor Ethernet Rápido, especificamente projetado para operar perfeitamente em condições difíceis em que os interruptores comerciais padrão falhariam. Como parte da estimada série Open Rail da Hirschmann, ela incorpora uma filosofia de design que prioriza o máximo tempo de atividade, estabilidade operacional e integração perfeita em sistemas de controle industrial automatizados. Este interruptor serve como uma espinha dorsal de comunicação crítica, garantindo a troca de dados em tempo real para máquinas, PLCs e sensores em vários setores exigentes, incluindo fabricação, automação de processos e aplicações de serviços públicos.
1. Visão geral do produto e funcionalidade básica
O RS20-1600M2M2SDAUHC é um Switch Industrial Ethernet gerenciado que funciona como um componente de rede central dentro de uma arquitetura de automação maior. Ele opera no princípio de comutação de armazenamento e avanço, garantindo a integridade dos dados verificando cada quadro para erros antes de encaminhá-lo para a porta de destino. Este comutador é projetado para ser integrado em uma rede controlada onde um sistema de gerenciamento central pode supervisionar suas operações. Seu papel principal é fornecer um tecido de rede determinista e confiável para protocolos industriais sensíveis ao tempo.
Um aspecto chave do seu design é a construção "tudo-em-um" ou monolítica, que aumenta sua robustez mecânica em comparação com os projetos modulares. Este Switch Fast Ethernet está equipado com um conjunto abrangente de recursos de gerenciamento e diagnóstico acessíveis através de várias interfaces, incluindo um console serial, interface web e SNMP, permitindo configuração detalhada e monitoramento em tempo real da saúde da rede.
Especificações técnicas 2.Detailed e dados de desempenho
O Hirschmann RS20-1600M2M2SDAUHC é definido por um conjunto de parâmetros técnicos que sublinham sua adequação para operação industrial contínua.
Configuração de porta: O switch possui um total de 16 portas Fast Ethernet (10/100 Mbps). Isso inclui 14 portas elétricas padrão 10/100Base-TX com conectores RJ45 e 2 portas de uplink 100Base-FX adicionais usando conectores de fibra tipo SC multimodo. Esta combinação permite topologias de rede flexíveis, conectando dispositivos finais via cobre e usando fibra para conexões de espinha dorsal de longa distância imunes ao ruído.
Características elétricas e fonte de alimentação: projetado para esquemas de energia industrial, ele aceita uma tensão de entrada DC de larga gama de 9,6 a 60 VDC, tornando-o compatível com sistemas comuns de 24 VDC. Em 24 VDC, o consumo de corrente típico é de 492 mA, resultando em uma dissipação de potência de aproximadamente 4,1 W, o que contribui para sua operação eficiente em termos energéticos e de baixo calor.
Durabilidade ambiental: O interruptor é construído para operar dentro de uma faixa de temperatura de 0 ° C a + 60 ° C e pode suportar temperaturas de armazenamento e transporte de -40 ° C a + 70 ° C. Demonstra alta imunidade à interferência eletromagnética, vibrações e choques, cumprindo os rigorosos padrões IEC 60068-2-6 e IEC 60068-2-27. Sua confiabilidade é quantificada por um alto tempo médio entre falhas (MTBF) de mais de 40 anos, de acordo com os padrões MIL-HDBK-217F.
Design físico: apresenta um gabinete compacto, montado em trilhos DIN com dimensões que otimizam o espaço em armários de controle. A carcaça fornece um grau de proteção de IP30 e utiliza um design de resfriamento sem ventilador, eliminando um ponto comum de falha e impedindo a entrada de poeira.
Características 3.Key e diferenciação tecnológica
O RS20-1600M2M2SDAUHC está equipado com um conjunto de recursos que garantem a resiliência da rede, segurança e facilidade de gerenciamento.
Protocolos Avançados de Redundância de Rede: Para alcançar alta disponibilidade de rede, este Switch Ethernet Industrial suporta uma gama de protocolos de redundância. Estes incluem HIPER-Ring, que fornece um tempo de recuperação sub-500ms para falhas de rede de anel, Rapid Spanning Tree Protocol (RSTP) para topologias de malha complexas e MRP (Media Redundancy Protocol) para a conformidade com os padrões IEC. Isso permite a criação de redes de auto-curação que são críticas para operações industriais ininterruptas.
Segurança melhorada e gerenciamento de tráfego: o switch oferece recursos de segurança robustos, como segurança de porta com base em endereços MAC e IP, evitando acesso não autorizado ao dispositivo. Ele suporta SNMPv3 para gerenciamento de rede seguro, VLAN (IEEE 802.1Q) para segmentação de rede e mecanismos de Qualidade de Serviço (QoS) com quatro filas de prioridade para garantir a entrega oportuna do tráfego de controle crítico. Características como o espionagem IGMP gerenciam eficientemente o tráfego multicast, evitando inundações de rede.
Diagnóstico abrangente e gerenciabilidade: Facilitando a manutenção proativa, o interruptor inclui extensas capacidades de diagnóstico através de indicadores LED, um registro do sistema e suporte RMON. Ele pode ser configurado e monitorado através de uma interface de linha de comando (CLI), Telnet e gerenciamento da web e é compatível com o software de gerenciamento de rede HiVision da Hirschmann para controle centralizado.
Áreas de aplicação 4.Primary e soluções da indústria
Este Switch Fast Ethernet é implantado em uma ampla gama de configurações industriais e de infraestrutura onde a confiabilidade da rede não é negociável.
Automação industrial e sistemas de controle: é ideal para conectar dispositivos em um piso de fábrica, como PLCs, HMIs, acionamentos de motores e módulos de E / S, fornecendo uma rede determinista para protocolos como PROFINET e EtherNet / IP.
Infraestrutura crítica: O design robusto e as certificações específicas do interruptor tornam-no adequado para subestações de energia (atendendo às normas IEC 61850), aplicações ferroviárias e outros ambientes exigentes, como instalações de petróleo e gás, onde deve operar de forma confiável na presença de ruído elétrico e temperaturas extremas.
Aplicações ao ar livre e móveis: com versões que suportam uma faixa de temperatura estendida de -40 ° C a + 70 ° C e resistência à vibração, pode ser usado em aplicações móveis como veículos ferroviários ou em armários ao ar livre sem exigir controle climático adicional.
5.Vantagens operacionais e valor econômico
A implementação do Hirschmann RS20-1600M2M2SDAUHC oferece benefícios operacionais e econômicos significativos.
Tempo de funcionamento do sistema maximizado: a combinação de robustez do hardware, opções de fonte de alimentação redundante e protocolos avançados de redundância de rede traduz diretamente para maior disponibilidade do sistema, reduzindo paradas de produção caras.
Custo Total de Propriedade Reduzido (TCO): O design sem ventilador, o alto MTBF e a gama de temperatura de funcionamento estendida minimizam as necessidades de manutenção e o risco de falhas não planejadas, levando a custos de ciclo de vida mais baixos. Sua operação eficiente em termos energéticos também contribui para reduzir as despesas operacionais.
Investimento à prova do futuro: o suporte a protocolos industriais modernos e recursos de gerenciamento abrangentes garantem que este Switch Industrial Ethernet possa integrar-se a sistemas existentes enquanto está pronto para futuras expansões de rede e avanços tecnológicos.
Perguntas frequentes (FAQs)
Qual é o significado das duas portas de fibra óptica neste Switch Fast Ethernet?
As duas portas de fibra SC multimodo 100Base-FX servem como uplinks. Eles são cruciais para criar espinhas dorsais de rede que são imunes à interferência eletromagnética, que é comum em plantas industriais. Eles também permitem estender a distância da rede muito além da limitação de 100 metros de cabos Ethernet de cobre padrão, permitindo a conectividade entre diferentes seções de uma grande instalação.
Como o protocolo HIPER-Ring melhora a confiabilidade da rede?
HIPER-Ring é o protocolo de redundância proprietário de Hirschmann que configura interruptores conectados em uma topologia de anel físico, mas o opera logicamente como uma linha. Se uma ruptura de cabo ou falha do interruptor ocorrer em qualquer lugar do anel, a rede se reconfigurará automaticamente dentro de um tempo garantido de menos de 500 milissegundos, restaurando a conectividade completa. Isso cria uma rede de auto-curação que é vital para processos críticos de automação, onde mesmo breves interrupções de rede podem levar a perdas significativas de produção.
Este Switch Industrial Ethernet pode funcionar em ambientes com fortes vibrações?
Sim, o interruptor é especificamente projetado para suportar tais condições. Ele cumpre a norma IEC 60068-2-6 para resistência à vibração, o que significa que pode suportar as vibrações constantes normalmente encontradas em um piso de fábrica, dentro de um veículo ou perto de máquinas pesadas sem degradação do desempenho ou danos físicos. Esta robustez mecânica é um diferenciador chave dos interruptores de grau comercial.
Que certificações possui este interruptor para uso em locais perigosos?
O Hirschmann RS20-1600M2M2SDAUHC é certificado sob cUL 1604, Classe I, Divisão 2. Isso significa que é aprovado para uso em locais perigosos onde gases ou vapores inflamáveis podem estar presentes em condições anormais. Esta certificação é essencial para sua implantação em indústrias como petróleo e gás, processamento químico e mineração.
Este switch é considerado "gerenciado" ou "não gerenciado"?
O RS20-1600M2M2SDAUHC é um Switch Industrial Ethernet totalmente gerenciado. Ao contrário de um switch não gerenciado que simplesmente encaminha dados, este dispositivo oferece um conjunto abrangente de recursos de gerenciamento, incluindo VLANs, QoS, SNMP e protocolos de redundância avançados, dando aos administradores de rede controle granular sobre tráfego, segurança e topologia de rede.
