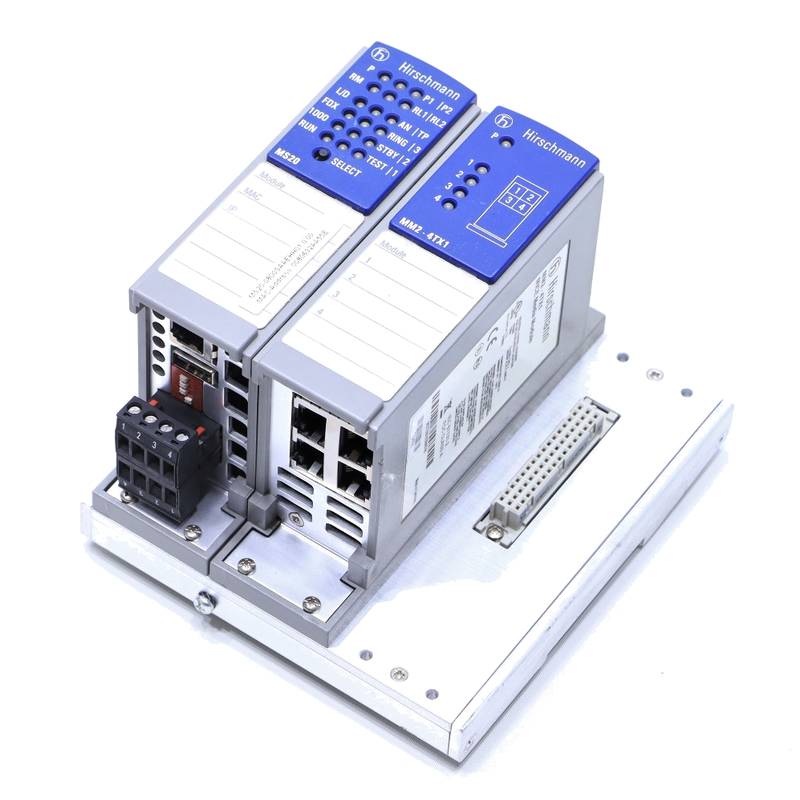

Módulo de interruptor de Ethernet industrial de 4 portas Hirschmann MM2-4TX1

O Hirschmann MM2-4TX1 é um Módulo Ethernet Industrial fundamental projetado para se integrar perfeitamente na série MICE de interruptores Ethernet industriais modulares da Hirschmann. Este módulo específico de interruptor industrial de 4 portas fornece quatro portas RJ45 10/100BASE-TX, permitindo conexões de rede flexíveis e resilientes em ambientes de automação exigentes. Sua função principal é expandir as capacidades de um interruptor de espinha dorsal adicionando conectividade de cobre, facilitando a conexão de vários dispositivos como PLCs, HMIs e sensores diretamente a uma infraestrutura de rede industrial robusta. Projetado para confiabilidade, ele apresenta auto-negociação, auto-polaridade e LEDs de diagnóstico abrangentes, tudo dentro de um fator de forma compacto, montado em DIN-rail construído para suportar os desafios das configurações industriais, incluindo choque, vibração e variações de temperatura amplas.

1.Visão geral do produto e integração do sistema

O Hirschmann MM2-4TX1 é mais do que um simples expandidor de portas; é um módulo Ethernet Industrial dedicado que incorpora uma arquitetura de sistema modular. Esta filosofia de design permite que os engenheiros de rede construam uma solução de interruptor personalizada, preenchendo um chassi central com vários módulos de mídia, como este, para atender aos requisitos exatos de conectividade de uma aplicação. Esta abordagem oferece flexibilidade inigualável, pois a rede pode ser facilmente adaptada ou expandida simplesmente adicionando ou trocando módulos sem substituir toda a unidade de comutação. O módulo opera extraindo energia diretamente do plano traseiro do seu chassi de interruptor pai, simplificando a fiação e reduzindo pontos potenciais de falha. É um componente chave na construção de uma topologia de rede descentralizada, aproximando o ponto de conexão de rede das máquinas e sensores no piso da fábrica, o que pode reduzir os custos de cablagem e melhorar a organização geral do sistema.

Especificações técnicas e características de desempenho

O MM2-4TX1 é definido por um conjunto de robustos parâmetros técnicos que garantem um desempenho estável em ambientes industriais agressivos. O módulo fornece quatro portas Ethernet RJ45, cada uma suportando velocidades padrão de 10/100 Mbps e apresentando crossover automático MDI/MDIX, negociação automática e correção automática de polaridade, o que simplifica drasticamente a instalação e elimina erros de configuração. O comprimento do cabo de rede suportado para conexões de par torcido é de até 100 metros, de acordo com as especificações Ethernet padrão. Com um baixo consumo de energia de 0,8W, ele contribui para um projeto de sistema eficiente em termos energéticos. O módulo é projetado para operar dentro de uma faixa de temperatura de 0 ° C a + 60 ° C, com uma variante opcional (MM2-4TX1-CEE) capaz de funcionar de -40 ° C a + 70 ° C, tornando-o adequado para ambientes industriais controlados e extremos. Seu tempo médio entre falhas (MTBF) é excepcionalmente alto, calculado em 432,8 anos por padrões MIL-HDBK-217F, sublinhando sua confiabilidade comprovada para operações críticas.

Características 3.Design e construção para durabilidade industrial

Design mecânico e elétrico robusto

A construção física deste módulo de interruptor industrial de 4 portas é orientada para suportar os rigores dos pisos de fábrica e outros ambientes industriais. O módulo apresenta uma pegada compacta com dimensões de 38 mm x 134 mm x 77 mm (Largura x Altura x Profundidade) e é projetado para montagem em um trilho DIN padrão de 35 mm, uma fixação comum em armários de controle industriais. A carcaça fornece uma classificação de proteção de IP20, protegendo-a contra a entrada de objetos sólidos. Para garantir a estabilidade operacional na presença de vibração constante da máquina e choques ocasionais, o módulo cumpre os rigorosos padrões IEC 60068-2-6 (vibração) e IEC 60068-2-27 (choque), o que garante sua resiliência em ambientes mecanicamente desafiadores.

Compatibilidade eletromagnética abrangente (EMC) e segurança

Os locais industriais são muitas vezes saturados com ruído elétrico, e o MM2-4TX1 é projetado para manter a integridade dos dados em meio a tal interferência. Possui impressionante imunidade EMC, capaz de suportar descargas eletrostáticas (ESD) de até 8 kV no ar, transientes rápidos elétricos (explosão) de 2 kV em linhas elétricas e tensões de surto de 2 kV entre linha e terra. Também é testado para resistir à interferência de campos eletromagnéticos, conforme definido nas normas relevantes. Estes recursos garantem a transmissão ininterrupta de dados e uma alta disponibilidade de rede. Além disso, o módulo possui certificações críticas de segurança, incluindo cUL 508 e cUL 1604 Classe 1 Divisão 2, tornando-o aprovado para uso em locais industriais potencialmente perigosos.

Áreas de aplicação 4.Primary e soluções da indústria

O Hirschmann MM2-4TX1 encontra seu nicho em uma ampla gama de aplicações de automação e controle industriais onde a conectividade Ethernet confiável é primordial. Na fabricação e automação de processos, é usado dentro de interruptores modulares para conectar controladores lógicos programáveis (PLCs), interfaces homem-máquina (HMIs), acionamentos de motores e sistemas de E / S distribuídos em toda a rede da planta. Seu design robusto o torna adequado para sistemas de transporte, incluindo redes ferroviárias a bordo e exibições de informações da estação, onde a confiabilidade sob vibração é crítica. Ele também serve efetivamente em aplicações do setor energético, como subestações de energia, e em máquinas pesadas, fornecendo a conectividade necessária para controle e monitoramento em tempo real. A adesão do módulo aos padrões industriais garante que possa ser implantado com confiança em praticamente qualquer setor que exija um componente Ethernet endurecido e confiável.

5.Vantagens operacionais e benefícios econômicos

Melhoria da flexibilidade da rede e manutenção simplificada

A natureza modular do MM2-4TX1 proporciona vantagens operacionais significativas. Permite a criação de uma infraestrutura de rede altamente adaptada, onde o número exato e o tipo de portas podem ser especificados para cada localização. Esta modularidade se traduz em manutenção e escalabilidade mais fáceis; se uma única porta estiver danificada ou se a rede precisar mudar, apenas o módulo específico precisa ser substituído ou adicionado, em vez de um interruptor de porta fixa inteiro. Isso minimiza o tempo de inatividade e reduz o inventário de peças sobressalentes. Os indicadores LED integrados para energia, estado de ligação, velocidade e atividade fornecem diagnósticos claros, de um olhar, permitindo que o pessoal de manutenção identifique rapidamente e resolva problemas de rede, reduzindo assim o tempo médio para reparar (MTTR).

Confiabilidade a longo prazo e eficiência em termos de custos

Investir em componentes de grau industrial como o MM2-4TX1 impacta diretamente o custo total de propriedade. Sua alta MTBF e construção robusta levam a uma vida útil mais longa e a uma frequência reduzida de falhas, o que por sua vez reduz os custos de manutenção e evita paradas de produção custosas. Ao integrar-se a um sistema de comutação modular centralizado, ele também pode reduzir o número total de dispositivos gerenciados na rede, potencialmente simplificando a gestão da rede e reduzindo a despesa administrativa. O baixo consumo de energia do módulo contribui para a poupança de energia ao longo de sua vida útil, tornando-o uma escolha econômica e ambientalmente saudável para implantações industriais em grande escala.

Perguntas frequentes (FAQs)

1.O Hirschmann MM2-4TX1 é um interruptor gerenciado autônomo?

Não, o MM2-4TX1 não é um interruptor autônomo. É um módulo de mídia que deve ser instalado em um chassi de interruptor modular compatível da série Hirschmann MICE, como certos interruptores MS20, MS30 ou RS20. As capacidades de gerenciamento, como SNMP, VLAN e redundância HiPER-Ring, são fornecidas pelo chassi central do interruptor no qual este módulo é instalado. O próprio módulo funciona como um componente de camada física, adicionando quatro portas de cobre à capacidade total do interruptor.

2.Qual é a diferença entre o padrão MM2-4TX1 e a variante MM2-4TX1-CEE?

A principal diferença reside nas suas faixas de temperatura operacional. O MM2-4TX1 padrão é projetado para operar de 0 ° C a + 60 ° C, o que é adequado para a maioria dos ambientes industriais. A variante MM2-4TX1-EEC é uma versão de temperatura estendida, capaz de operar de -40°C a +70°C. Isso torna o modelo CEE ideal para aplicações em climas extremos, como instalações ao ar livre, armazéns não aquecidos ou ambientes adjacentes a máquinas pesadas que geram calor ambiente significativo.

3. Como a instalação do benefício do recurso "auto-cruz" e "auto-polaridade"?

O recurso auto-MDI/MDIX (auto-cross) elimina a necessidade de cabos crossover. Independentemente de se um cabo reta ou crossover é usado, o módulo detecta e corrige automaticamente o caminho do sinal, garantindo uma conexão adequada. A correção de polaridade automática garante que os sinais de dados sejam interpretados corretamente, mesmo que os pares de fios em um cabo sejam acidentalmente invertidos. Juntos, esses recursos aceleram drasticamente a instalação, reduziram o erro humano e evitaram potenciais problemas de conectividade causados ​​por cablagem incorreto.

4. Este módulo pode ser usado em uma rede que exige alta disponibilidade e redundância?

Sim, quando instalado em um chassi de interruptor modular Hirschmann compatível, a rede pode alavancar protocolos de redundância avançados suportados pelo chassi. Uma tecnologia chave é o HiPER-Ring proprietário da Hirschmann, que pode alcançar tempos de recuperação de rede de menos de 50 milissegundos em caso de quebra de cabo. Isso garante uma alta disponibilidade para redes de automação críticas, onde mesmo breves interrupções de comunicação podem levar a interrupções significativas da produção ou preocupações de segurança.

5.Quais são as certificações chave detidas por este módulo, e por que são importantes?

O MM2-4TX1 possui várias certificações importantes, incluindo cUL 508 para equipamentos de controle industrial e cUL 1604 Classe 1 Divisão 2 para uso em locais perigosos. Essas certificações são cruciais, pois fornecem uma verificação independente de que o módulo foi testado e atende a rigorosos padrões de segurança. Para os integradores de sistemas e usuários finais, isso significa que o produto é reconhecido como seguro para uso em ambientes industriais específicos e potencialmente explosivos, o que muitas vezes é um requisito obrigatório para a aprovação de projetos e a conformidade de seguros.
