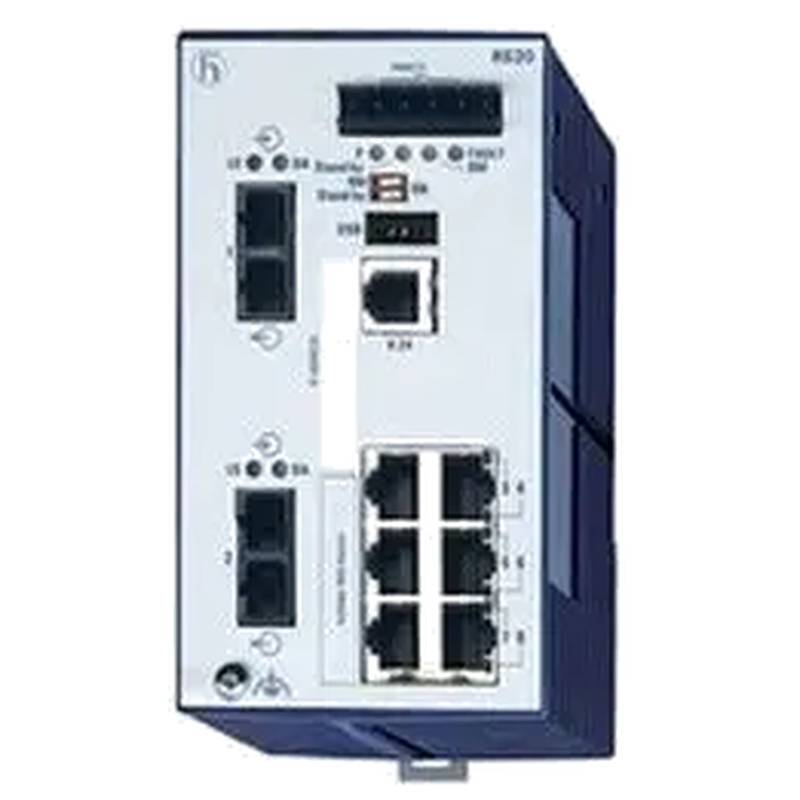

Hirschmann RS20-1600T1T1SDAUHC 16 portos Interruptor Ethernet industrial não gerenciado

O Hirschmann RS20-1600T1T1SDAUHC representa um paradigma de confiabilidade no domínio da infraestrutura de rede industrial. Este dispositivo é explicitamente projetado como um Switch Industrial de 16 portas e um Switch Ethernet não gerenciado, fornecendo uma solução firme e simples para a construção de redes de área local (LANs) robustas em ambientes exigentes. Ele é projetado para aplicações onde a simplicidade operacional, a robustez mecânica e a estabilidade da rede são primordiais sobre os recursos configurados avançados. Com 16 portas Fast Ethernet, um design sem ventilador e uma carcaça robusta capaz de suportar choques significativos, vibrações e amplas flutuações de temperatura, este interruptor é construído para fornecer serviço contínuo no piso da fábrica, em plantas de processamento e dentro de outras configurações industriais duras, garantindo uma comunicação perfeita entre máquinas, controladores e HMIs sem a necessidade de configuração complexa.

1.Arquitetura do produto e tecnologia do núcleo

O RS20-1600T1T1SDAUHC é construído sobre uma tecnologia Ethernet industrial fundamental, aderindo aos padrões IEEE 802.3 para garantir a interoperabilidade. Como um Switch Ethernet não gerenciado firme, ele opera em um mecanismo de comutação de armazenamento e encaminhamento, que garante a integridade dos dados verificando cada quadro para erros antes de encaminhá-lo, evitando assim a corrupção da rede de pacotes defeituosos. Sua funcionalidade principal é fornecer um hub de conectividade plug-and-play, imediatamente operacional após a ligação, tornando-o uma escolha ideal para engenheiros e integradores de sistemas que exigem um segmento de rede determinista e sem problemas.

A arquitetura física deste interruptor industrial de 16 portas é um diferenciador chave. Ele apresenta uma carcaça compacta, mas incrivelmente durável projetada para montagem de trilho DIN, o padrão para armários de controle industriais. A unidade é completamente sem ventilador, contando com resfriamento passivo e uma carcaça de metal robusta para dissipar o calor. Esta eliminação de peças móveis é uma decisão de projeto crítica que melhora significativamente sua confiabilidade a longo prazo, removendo um ponto comum de falha e tornando o interruptor imune ao acúmulo de poeira que pode obstruir os ventiladores. O bloco de terminais plug-in integrado de 6 pinos para contatos de energia e sinal simplifica ainda mais a cablagem e garante uma conexão segura, mesmo em ambientes de alta vibração.

Especificações técnicas e dados de desempenho em profundidade

O perfil de desempenho do Hirschmann RS20-1600T1T1SDAUHC é definido por especificações adaptadas à resistência industrial. O interruptor oferece 16 portas RJ45, todas suportando auto-negociação 10/100 Mbps e auto-MDI/MDIX, o que elimina a necessidade de cabos crossover e simplifica a instalação. Sua entrada de fonte de alimentação de ampla gama é uma característica destacada, aceitando tensões de 9,6 a 60 V DC e 18 a 30 V AC, proporcionando flexibilidade e resiliência excepcionais contra flutuações de energia comuns em instalações industriais.

As especificações ambientais sublinham sua pedigree industrial. O interruptor é avaliado para operação em temperaturas de 0 ° C a + 60 ° C e pode suportar condições de armazenamento e transporte de -40 ° C a + 70 ° C. Possui uma alta imunidade à interferência eletromagnética, cumprindo padrões rigorosos, incluindo proteção ESD até descarga de ar de 8 kV e imunidade a surtos de até 2 kV em linhas elétricas. Sua resiliência mecânica é certificada para suportar choques de 15g e vibrações de acordo com a IEC 60068-2-6, garantindo estabilidade operacional em máquinas em movimento. Uma métrica notável de sua confiabilidade é o tempo médio entre falhas (MTBF) calculado de 45,4 anos, um testemunho de seu projeto para operação contínua crítica.

Características 3.Design e construção para ambientes difíceis

Integridade de caixa robusta e conexão

A classificação de proteção IP20 do interruptor garante proteção básica contra a entrada de objetos sólidos, tornando-o adequado para ambientes industriais controlados. A utilização de componentes industriais de alta qualidade durante toda a sua construção contribui para a sua longevidade. As portas RJ45 são projetadas com um mecanismo de bloqueio robusto para evitar desconexões acidentais, um problema comum com interruptores de consumo em ambientes vibrantes. A construção geral prioriza a dissipação passiva de calor, com a carcaça metálica agindo como um grande dissipador de calor para manter temperaturas internas ideais sem fluxo de ar.

Proteção abrangente elétrica e de sinal

Além de sua robustez física, o Hirschmann RS20-1600T1T1SDAUHC está equipado com circuitos de proteção elétrica abrangentes. Isso inclui salvaguardas incorporadas contra sobrecorrente, polaridade inversa e imunidade de alto nível acima mencionada em linhas de energia e dados. Esta proteção integrada protege não apenas o próprio interruptor, mas também ajuda a evitar que os transientes elétricos se propaguem pela rede e danifiquem equipamentos sensíveis conectados, como PLCs ou sensores. A inclusão de uma opção de entrada de energia redundante de 24V melhora ainda mais a disponibilidade do sistema, permitindo a conexão a uma fonte de energia de backup.

Áreas de aplicação 4.Primary e soluções da indústria

Este Switch Ethernet não gerenciado é implantado em um vasto espectro de indústrias onde a conectividade Ethernet confiável é uma utilidade em vez de um ativo configurável. Na automação de fábrica, serve como o cavalo de trabalho para conectar PLCs, acionamentos de motores, sistemas de visão e painéis de operador em um nível de controlador de máquina ou célula. Seu desempenho determinista e imunidade a EMI são cruciais nessas configurações para garantir que os dados de controle em tempo real sejam entregues sem interrupção ou corrupção.

No domínio do controle de processos, como em plantas de tratamento químico ou de água, a ampla gama de temperatura e a construção robusta do interruptor permitem que funcione de forma confiável em áreas não climatizadas. Também é amplamente utilizado em projetos de infraestrutura, incluindo sistemas de transporte para redes de controle de estações, e no setor de energia para conectar subsistemas dentro de um local de geração ou distribuição de energia. Sua simplicidade e durabilidade tornam-no uma escolha ideal para fabricantes de equipamentos originais (OEMs) que incorporam capacidades de rede em suas máquinas, exigindo um componente que funcionará consistentemente por anos sem manutenção.

5.Vantagens operacionais e benefícios econômicos

Confiabilidade incomparável e custo total de propriedade reduzido

A principal vantagem econômica deste interruptor industrial de 16 portas é sua contribuição para minimizar o tempo de inatividade não planejado. O alto MTBF e o design robusto traduzem-se diretamente em menos falhas relacionadas à rede, o que em um contexto industrial pode evitar perdas de produção maciças. A natureza plug-and-play deste Switch Ethernet não gerenciado elimina horas de engenharia que de outra forma seriam gastos na configuração, resolução de problemas ou manutenção de uma rede gerenciada, levando a menores custos de instalação e ciclo de vida.

Integração e manutenção de sistemas simplificadas

Para os integradores de sistemas, a simplicidade oferecida por este interruptor acelera a comissionamento do projeto. Sem a necessidade de configurar endereços IP, VLANs ou políticas de QoS, a infraestrutura de rede pode ser implantada rapidamente. As capacidades de diagnóstico, embora básicas, são claras e eficazes através dos LEDs do painel frontal que fornecem status visual instantâneo sobre energia, atividade de ligação e erros para cada porta. Esta simplicidade se estende à manutenção, onde os técnicos podem identificar e isolar rapidamente problemas sem conhecimento especializado de rede, usando os indicadores LED intuitivos para energia, estado de ligação, atividade de dados e erros.

Perspectiva Ampliada: O Papel Estratégico dos Switches Não Gerenciados em Redes Industriais

Compreender a colocação apropriada e as limitações de interruptores não gerenciados é crucial para projetar um sistema de controle industrial robusto e escalável.

1.Topologia de rede e o nicho de switch não gerenciado

Em uma rede Industrial IoT ou ICS bem arquitetada, os dispositivos são frequentemente segmentados em níveis hierárquicos. O Hirschmann RS20-1600T1T1SDAUHC é perfeitamente adequado para o nível de borda ou dispositivo, onde inúmeros sensores, atuadores e controladores precisam ser conectados localmente. Neste nível, a exigência primária é a conectividade simples, confiável e determinista, para a qual um interruptor não gerenciado é óptimo. Consolida o tráfego de vários dispositivos e uplinks para um switch gerenciado no nível da célula ou planta, onde recursos avançados como VLANs, redundância de anel e políticas de segurança são implementados.

É fundamental notar que este modelo de produto foi listado como descontinuado pelos principais distribuidores, com o RS20-1600T1T1SDAEHHXX. X.XX notado como uma alternativa. Isso destaca a importância de consultar os atuais representantes ou distribuidores da Hirschmann para linhas de produtos ativas e caminhos de migração ao projetar novos sistemas.

Considerações críticas para implementação e implantação

Embora o próprio interruptor seja simples, sua implantação em um ambiente industrial requer um planejamento cuidadoso. A escolha do cablagem é primordial; o uso de cabos Ethernet blindados é fortemente recomendado para manter a integridade do sinal em ambientes eletricamente ruído. A ligação à terra adequada do interruptor e dos escudos de cabo é essencial para perceber todos os benefícios de suas características de proteção EMC. Embora o interruptor tenha uma ampla gama de temperatura de funcionamento, ele deve ser instalado em um local que evite a exposição direta a fontes de calor ou contaminantes condutores para maximizar sua vida útil.

Além disso, enquanto o switch não requer configuração, a arquitetura global da rede deve ser projetada com o segmento não gerenciado em mente. Como os switches não gerenciados não suportam protocolos como o Spanning Tree Protocol (STP), eles devem ser integrados em uma topologia estrela ou cuidadosamente dentro de uma estrutura de árvore para evitar loops acidentais que podem causar tempestades de transmissão e falhas de rede.

Perguntas frequentes (FAQs)

Quais são as vantagens específicas de uma fonte de alimentação de ampla gama (9,6-60 V DC) em um interruptor industrial?

Uma fonte de alimentação de ampla gama oferece duas vantagens significativas: flexibilidade e resiliência. Ele permite que o mesmo modelo de interruptor seja implantado em várias instalações com diferentes níveis de tensão DC padrão (por exemplo, 24V DC ou 48V DC) sem exigir uma unidade de alimentação diferente. Mais importante, ele fornece tolerância inerente a quedas de tensão, sags e flutuações que são comuns em sistemas de distribuição de energia industrial. Isso garante que o interruptor permaneça operacional durante condições de apagão ou na presença de ruído elétrico, melhorando assim a estabilidade geral da rede.

Como a tecnologia de comutação store-and-forward afeta o desempenho da rede?

A comutação store-and-forward impacta positivamente o desempenho da rede, aumentando sua confiabilidade. Quando um quadro de dados entra no interruptor, ele é buffered na sua totalidade. O interruptor então calcula uma verificação de redundância cíclica (CRC) para o quadro e o compara com o CRC dentro do quadro. Se coincidem, o quadro é encaminhado para sua porta de destino; Se não, o quadro errado é descartado. Este processo impede que os dados corrompidos se propaguem através da rede, o que poderia causar erros de comunicação ou falhas em dispositivos de controle industrial sensíveis.

Este switch não gerenciado pode ser usado em uma rede que exige alta disponibilidade por redundância?

Embora o próprio Hirschmann RS20-1600T1T1SDAUHC não suporte protocolos avançados de redundância de rede como HIPER-Ring ou RSTP, ele possui uma entrada de fonte de alimentação redundante. Isso permite que você conecte duas fontes de energia independentes ao interruptor, garantindo que se uma fonte de alimentação falhar, o interruptor muda automaticamente para o backup sem interrupção. Para redundância de caminho de dados, os switches não gerenciados são normalmente implantados em topologias estrelas onde o único ponto de falha é o uplink. Para uma arquitetura de rede totalmente redundante, um switch gerenciado com capacidades de anel seria necessário no ponto de agregação.

Qual é a importância da alta classificação MTBF (45,4 anos)?

O tempo médio entre falhas (MTBF) de 45,4 anos é uma projeção estatística de confiabilidade, calculada com base na análise de estresse dos componentes e dados históricos da taxa de falhas. Um alto valor MTBF indica uma probabilidade muito baixa de falha durante a vida operacional do interruptor, que é uma métrica crítica para indústrias onde a disponibilidade do sistema está diretamente ligada à produtividade e segurança. Ele fornece aos engenheiros e gerentes de plantas uma garantia quantitativa da durabilidade do produto e sua adequação para aplicações de missão crítica onde janelas de manutenção são infrequentes e o tempo de inatividade não planejado é caro.

Este interruptor é adequado para uso em locais perigosos?

O Hirschmann RS20-1600T1T1SDAUHC está certificado para uso em locais perigosos da Classe 1 Divisão 2 de acordo com a norma cUL 1604. Isso significa que é aprovado para uso em áreas onde gases inflamáveis, vapores ou líquidos podem estar presentes em condições anormais. No entanto, é crucial consultar os documentos de certificação específicos e garantir que a instalação cumpra totalmente todos os códigos elétricos locais e nacionais para áreas perigosas antes da implantação.
