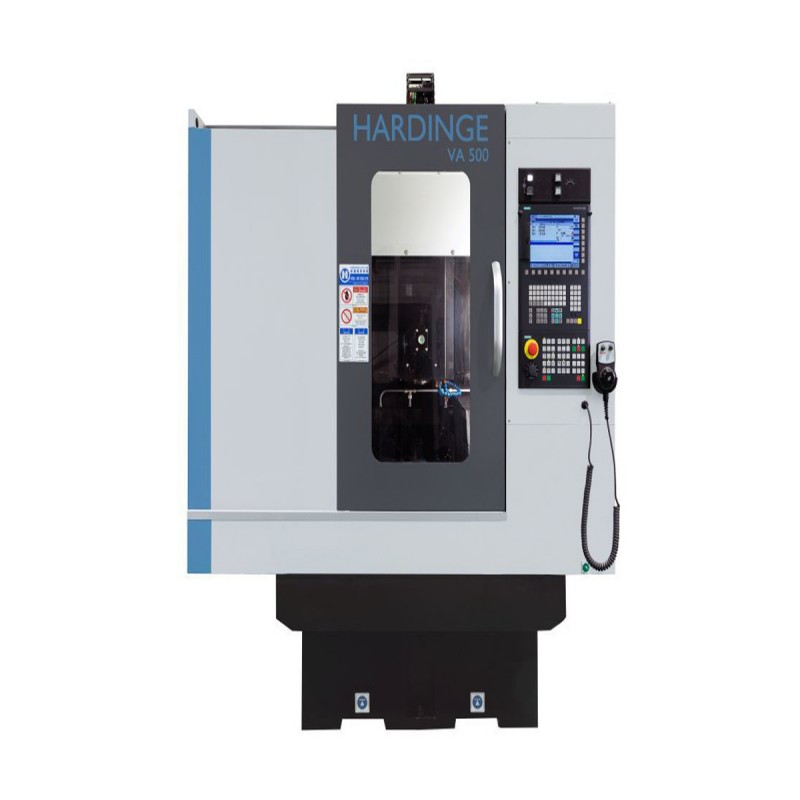

Sistema de centro de máquina CNC vertical de precisão HARDINGE VA500

1 Visão geral do produto e posicionamento no mercado

O HARDINGE VA500 representa um avanço significativo no domínio dos centros de usinagem verticais, oferecendo aos fabricantes uma solução sofisticada para aplicações de usinagem de alta precisão. Como parte do portfólio da renomada marca Hardinge, este centro de máquinas CNC incorpora décadas de experiência em engenharia em equipamentos de fabricação de precisão. O VA500 é especificamente projetado para colmar a lacuna entre centros de usinagem padrão e sistemas de ultra-precisão, oferecendo uma precisão excepcional para os componentes mais exigentes nas indústrias aeroespacial, médica e automotiva. Com sua construção robusta e características avançadas de estabilidade térmica, esta máquina mantém um desempenho consistente em ambientes de produção onde flutuações térmicas normalmente comprometem a precisão.

Este centro de usinagem vertical se distingue por meio de uma integração meticulosa de integridade estrutural, precisão de controle de movimento e características operacionais centradas no usuário. A filosofia de design da máquina se centra em fornecer aos fabricantes uma plataforma que não só alcance tolerâncias apertadas, mas também mantenha essas especificações ao longo de séries de produção estendidas. A Hardinge aproveitou seu legado na fabricação de máquinas-ferramentas de precisão para criar um sistema que aborde os desafios fundamentais da usinagem moderna: a crescente demanda por tolerâncias mais apertadas, acabamentos de superfície melhorados e tempos de ciclo reduzidos. O VA500 responde a esses desafios com uma combinação de design estrutural avançado, componentes de alto desempenho e integração de controle sofisticada.

Posicionado estratégicamente na linha de produtos da Hardinge, o VA500 atende a fabricantes que exigem maior precisão do que os centros de usinagem padrão podem fornecer, mas podem não precisar da extrema especialização de sistemas de ultra-precisão. Este posicionamento torna a tecnologia acessível a uma gama mais ampla de fabricantes que procuram melhorar suas capacidades e competitividade. A versatilidade da máquina lhe permite lidar com um espectro diverso de materiais - de alumínio e aços endurecidos a ligas exóticas e plásticos de engenharia - tornando-a igualmente adequada para trabalho de moldes e matrizes, componentes de precisão e aplicações de protótipos complexos onde a estabilidade dimensional e a qualidade da superfície são primordiais.

2 Especificações técnicas e métricas de desempenho

O HARDINGE VA500 incorpora um conjunto abrangente de especificações técnicas que estabelecem seu envelope de desempenho como um centro de máquina CNC de precisão. A máquina viaja normalmente abrangendo 500mm no eixo X, 400mm no eixo Y e 450mm no eixo Z, fornecendo um envelope de trabalho substancial para componentes pequenos a médios. A mesa de trabalho geralmente mede 700 × 400 mm com uma capacidade de carga especificada de 300 kg, oferecendo uma plataforma estável para a montagem e fixação da peça de trabalho. Estes parâmetros dimensionais posicionam o VA500 idealmente para componentes de precisão que exigem usinagem multi-face em uma única configuração, reduzindo o potencial de erro cumulativo através de múltiplas operações de manuseio.

O desempenho do fuso representa um aspecto crítico do perfil de capacidade do VA500, com configurações padrão que oferecem velocidades de rotação de até 8.000 rpm e atualizações opcionais que estendem esta gama para 12.000 rpm ou superior. A interface de ferramentas BT40 (ou cónico equivalente CAT / DIN # 40) fornece uma retenção robusta de ferramentas para operações de usinagem pesada, mantendo a precisão necessária para o trabalho de detalhes finos. O sistema de acionamento do fuso normalmente emprega um motor de 7,5 / 11kW (10HP) que fornece amplo binário em toda a faixa de velocidades, permitindo a remoção eficiente de materiais em aços e outros materiais difíceis de maquinar, enquanto ainda fornece a fineza necessária para passagens de acabamento delicadas em aplicações de molde e matriz.

Rápidas taxas de traverso: a máquina alcança taxas de movimento rápidos de 20.000 mm / min em todos os eixos lineares, reduzindo significativamente o tempo de não corte durante complexos caminhos de ferramentas de múltiplos eixos e contribuindo para tempos de ciclo reduzidos para sequências de programação complexas.

Precisão de posicionamento: o VA500 mantém uma precisão de posicionamento excepcional de ± 0,005mm / 300mm e repetibilidade de ± 0,003mm, especificações que o colocam em uma categoria elevada em comparação com centros de usinagem padrão e permitem a manutenção de tolerâncias geométricas apertadas em todo o envelope de trabalho.

Compatibilidade do sistema de controle: A máquina se interfaça com plataformas CNC de alto desempenho, incluindo controles Siemens, Fanuc e Heidenhain, fornecendo aos fabricantes ambientes de programação familiares e recursos avançados, como processamento prospectivo, compensação avançada do cortador e algoritmos de compensação térmica.

A integração de um trocador automático de ferramentas com uma capacidade padrão de 16 ou 24 ferramentas (dependendo da configuração) garante a operação ininterrupta para componentes complexos que requerem várias ferramentas, com tempos de mudança de ferramenta para ferramenta otimizados para minimizar intervalos de não corte. O sistema acomoda ferramentas de até 7 kg de peso e 250 mm de comprimento, com diâmetros máximos de 80 mm (125 mm com estações vazias adjacentes), proporcionando flexibilidade para uma ampla gama de requisitos de ferramentas, desde micro-ferramentas para detalhes finos até ferramentas maiores para operações de rugosidade.

3 Design estrutural e engenharia de precisão

A HARDINGE VA500 incorpora uma estrutura de máquina robusta que forma a base para suas capacidades de precisão. A cama e os principais componentes utilizam ferro fundido de alta qualidade com padrões avançados de costuras que fornecem características de amortiguação excepcionais e estabilidade estrutural. Esta metodologia de construção absorve efetivamente a vibração durante operações de corte pesadas, mantendo a precisão geométrica sob condições de carga variadas. A opção de cama de fundição mineral representa um avanço tecnológico significativo, oferecendo aproximadamente seis vezes a capacidade de amortiguação de vibração do ferro fundido convencional, o que se traduz diretamente em acabamentos de superfície melhorados e vida útil prolongada da ferramenta, particularmente em materiais desafiadores.

Os sistemas de orientação de precisão constituem outro aspecto crítico da filosofia de design do VA500. Os componentes de movimento linear empregam guias lineares pré-tensionadas de alta precisão que fornecem um movimento suave e consistente com características de atrito mínimas. Estes componentes funcionam em conjunto com parafusos de esferas de precisão que apresentam conexões com suporte duplo para minimizar a deflexão sob carga e manter a precisão de posicionamento em toda a gama operacional da máquina. A integração sistemática desses componentes de movimento de alta qualidade garante um desempenho consistente, seja a máquina envolvida em operações pesadas de rugosidade ou em finais delicados que exigem precisão a nível de mícrons.

Gestão da Estabilidade Térmica: O VA500 incorpora simetria térmica estratégica em seu projeto estrutural e pode incluir sistemas de resfriamento opcionais para componentes críticos, como o fuso e os parafusos de esfera, minimizando efetivamente o crescimento térmico e mantendo a precisão durante ciclos de produção prolongados e em ambientes com condições ambientais flutuantes.

Axis Drive Systems: A máquina emprega servomotores digitais AC de alto binário, juntamente com amplificadores de acionamento avançados que fornecem uma resposta excepcional e um controle preciso dos movimentos do eixo, contribuindo para a capacidade da máquina de seguir com precisão caminhos complexos da ferramenta, mantendo taxas de alimentação especificadas durante todo o processo de corte.

Otimização da precisão geométrica: Através de procedimentos meticulosos de alinhamento durante a fabricação e a integração de técnicas de compensação baseadas em software, o VA500 minimiza erros geométricos, como desvios de quadratura, reta e paralelismo, garantindo que as peças produzidas em diferentes locais dentro do envelope de trabalho mantenham relações dimensionais consistentes.

O sistema de fuso do VA500 representa um ponto focal de sua engenharia de precisão. O conjunto de fuso em estilo cartucho emprega rolamentos de contato angular de precisão dispostos em uma configuração equilibrada que minimiza o escoamento axial e radial, proporcionando a rigidez necessária para a remoção de materiais pesados. O conjunto do fuso é submetido a testes abrangentes e procedimentos de execução para garantir um desempenho óptimo desde a operação inicial. Os sistemas opcionais de resfriamento do fuso melhoram ainda mais a precisão, mantendo temperaturas estáveis durante operações prolongadas, preservando a precisão durante longos tempos de ciclo ou aplicações de usinagem de alta velocidade onde o aquecimento por atrito poderia comprometer o desempenho.

4 Alcance de aplicação e compatibilidade do material

O centro de usinagem vertical HARDINGE VA500 demonstra uma versatilidade excepcional em um amplo espectro de aplicações de fabricação, com uma força particular na produção de componentes de precisão. A configuração da máquina torna-a ideal para operações complexas de contorno 3D necessárias na fabricação de moldes e matrizes, onde sua estabilidade, precisão e capacidades de acabamento de superfície fina se destacam. A combinação de construção rígida, gerenciamento térmico preciso e integração avançada de controle permite a produção de moldes de injeção, matrizes fundidas e ferramentas de estampagem com requisitos mínimos de acabamento manual, reduzindo significativamente os tempos de entrega para projetos de ferramentas ao mesmo tempo que melhora a consistência dimensional em componentes moldados.

No domínio da fabricação de dispositivos médicos, o VA500 atende aos requisitos exigentes para a produção de implantes, instrumentos cirúrgicos e componentes de equipamentos de diagnóstico. A capacidade da máquina de manter tolerâncias apertadas em pequenos tamanhos de lotes torna-a particularmente valiosa neste setor, onde os materiais componentes variam de titânio e aços inoxidáveis ​​a plásticos especializados de grau médico e cerâmica. A precisão e repetibilidade do sistema garantem que características críticas como roscas de parafuso ósseo, superfícies articulares e interfaces mecânicas em miniatura atendam às rigorosas especificações necessárias para aplicações médicas, muitas vezes com documentação de validação para ambientes de fabricação regulados.

Produção de Componentes Aeroespaciais: O VA500 efetivamente máquina uma ampla gama de materiais aeroespaciais, incluindo ligas de alumínio, titânio e superaligas de alta temperatura, produzindo componentes estruturais, suportes e peças do sistema de atuação que devem suportar ambientes operacionais extremos, mantendo especificações rigorosas de peso e equilíbrio.

Peças de precisão automotivas: Desde componentes do sistema de combustível e elementos de transmissão até fixadores especializados e carcaças de sensores, a máquina oferece a estabilidade dimensional e a consistência de produção necessárias no setor automotivo, seja para produção de alto volume com múltiplas máquinas ou componentes especializados de veículos de menor volume.

Componentes eletrônicos e de conectividade: a capacidade do VA500 com materiais não ferrosos e plásticos de engenharia o torna adequado para a produção de componentes de conectores, estruturas de guia de onda e fixações de montagem para conjuntos eletrônicos onde a estabilidade dimensional e acabamentos de superfície fina são críticos para o desempenho elétrico e a eficácia do blindagem.

O centro de máquinas CNC acomoda uma ampla gama de materiais de engenharia, demonstrando particular proficiência com aços endurecidos (até 55 HRC e além), ligas de alumínio (alcançando excelentes acabamentos de superfície sem esfregagem) e ligas de alta temperatura (mantendo a vida útil da ferramenta e o controle dimensional apesar das tendências de endurecimento do trabalho). A estrutura rígida da máquina e o sistema avançado de controle permitem taxas eficientes de remoção de materiais nestes materiais desafiadores, preservando a capacidade de trabalho de detalhes finos e manutenção de tolerância apertada. Esta versatilidade de materiais permite aos fabricantes consolidar suas operações de usinagem, executando diferentes tipos de materiais na mesma máquina sem sacrificar a produtividade ou a precisão.

5 Vantagens Comparativas e Proposição de Valor

O HARDINGE VA500 oferece uma proposta de valor convincente através de sua combinação única de engenharia de precisão, rigidez estrutural e eficiência operacional. Em comparação com centros de usinagem padrão em uma classe de tamanho semelhante, o VA500 demonstra desempenho superior em várias áreas-chave que impactam diretamente os resultados de fabricação e o custo total de propriedade. A precisão e a repetibilidade excepcionais da máquina traduzem-se em taxas reduzidas de sucata, menos retrabalho e custos de inspeção menores - fatores que influenciam significativamente a rentabilidade, particularmente quando se fabricam componentes com tolerâncias geométricas apertadas ou geometrias complexas que exigem variação mínima do processo.

A eficiência operacional representa outra vantagem significativa do centro de usinagem vertical VA500. As taxas rápidas de traversão da máquina de 20.000 mm/min, combinadas com parâmetros otimizados de aceleração e desaceleração, reduzem substancialmente o tempo de não corte durante caminhos complexos de ferramentas de múltiplos eixos. Essa eficiência torna-se cada vez mais valiosa à medida que a complexidade das peças cresce, com a máquina capaz de manter taxas de alimentação programadas através de mudanças direcionais que causariam sistemas menos rígidos a diminuir significativamente. O resultado é tempos de ciclo reduzidos sem sacrificar a qualidade do acabamento da superfície ou a precisão dimensional, proporcionando aos fabricantes maior capacidade de produção do mesmo investimento de capital.

Retenção de precisão a longo prazo: o design termicamente simétrico do VA500 e os componentes de alta qualidade garantem que a máquina mantenha suas especificações de precisão originais ao longo de uma vida útil prolongada, protegendo o investimento do fabricante e garantindo uma qualidade de peça consistente ao longo do tempo sem recalibração ou ajuste frequente.

Capacidades de integração de processos: Com compatibilidade para uma gama de interfaces de automação, sistemas de monitoramento de ferramentas e tecnologias de medição no processo, o VA500 serve como uma plataforma ideal para células de fabricação integradas, proporcionando aos fabricantes um caminho para aumentar a automação à medida que suas necessidades de produção evoluem.

Suporte técnico e infraestrutura de serviço: Apoiados pela rede global de suporte técnico da Hardinge e ofertas abrangentes de serviço, os usuários se beneficiam de suporte de manutenção responsivo, assistência de engenharia de aplicativos e peças sobressalentes facilmente disponíveis - fatores que reduzem significativamente o potencial tempo de inatividade e protegem a produtividade.

O custo total de propriedade do centro de máquina CNC VA500 se compara favoravelmente com centros de usinagem de precisão padrão e sistemas especializados de ultra-precisão. Embora o investimento inicial possa exceder o dos centros de usinagem básicos, o retorno se materializa através de taxas reduzidas de sucata, requisitos de operação secundários menores e dependência diminuída da intervenção do operador qualificado para o acabamento manual. Em comparação com sistemas especializados de ultra-precisão, o VA500 oferece economias substanciais de custos, ao mesmo tempo que oferece precisão suficiente para a grande maioria das aplicações de alta precisão, tornando a tecnologia de usinagem de precisão acessível a uma gama mais ampla de operações de fabricação.

6 Perguntas Frequentes (FAQs)

Quais práticas de manutenção garantem a precisão a longo prazo do Hardinge VA500?

O VA500 requer a adesão consistente aos horários de manutenção prescritos para manter suas capacidades de precisão ao longo de anos de serviço. A lubrificação regular das superfícies do caminho e dos conjuntos de parafusos de bola, a verificação periódica do alinhamento do eixo e o monitoramento dos parâmetros de desempenho do fuso formam a base da manutenção preventiva. Além disso, os sistemas de compensação térmica da máquina devem ser verificados periodicamente através de interferômetro a laser e testes de barra de bola para garantir que a correção de erros baseada em software permaneça otimizadamente calibrada. A implementação de um programa abrangente de manutenção usando componentes genuínos da Hardinge preserva as especificações de precisão originais da máquina e protege o investimento do fabricante.

Como o VA500 funciona em ambientes de produção de alto volume em comparação com máquinas de produção dedicadas?

Embora especificamente projetado para aplicações de precisão, o VA500 demonstra um desempenho robusto em cenários de produção de alto volume através de sua combinação de rigidez, estabilidade térmica e confiabilidade operacional. A máquina mantém uma precisão consistente em séries de produção prolongadas, com estudos de caso documentados mostrando desvios mínimos nas dimensões críticas em milhares de peças. Para fabricantes que exigem precisão e volume, o VA500 oferece uma alternativa convincente às máquinas de produção dedicadas que podem sacrificar a precisão pela velocidade ou vice-versa. A compatibilidade da máquina com interfaces de automação melhora ainda mais suas capacidades de produção, permitindo a integração com trocadores de paletes, manuseio robótico de peças e sistemas de medição no processo.

Que nível de habilidade do operador é necessário para maximizar as capacidades do VA500?

Enquanto os sistemas de controle avançados e as capacidades de precisão da VA500 podem ser totalmente alavancadas por programadores e operadores CNC experientes, as interfaces intuitivas da máquina e os ciclos enlatados tornam-na acessível ao pessoal com habilidades intermediárias. O controle da máquina normalmente apresenta opções de programação conversacional ao lado da compatibilidade tradicional com código G, permitindo que os operadores implementem rapidamente operações padrão, proporcionando a flexibilidade para rotinas personalizadas complexas. Para fabricantes em transição de centros de usinagem padrão, a Hardinge normalmente oferece treinamento abrangente sobre as capacidades específicas da VA500, particularmente com foco em técnicas de usinagem de precisão, seleção de ferramentas e estratégias de otimização de processos que maximizam as vantagens únicas da máquina.

O VA500 pode manter suas especificações de precisão ao usinar materiais desafiadores como titânio ou Inconel?

A construção rígida do VA500, o fuso de alto torque e os sistemas avançados de controle o tornam particularmente adequado para materiais desafiadores que testam os limites de centros de usinagem convencionais. A máquina mantém a precisão ao usinar titânio, Inconel e outras ligas de alta temperatura através de suas características excepcionais de amortiguação de vibração, gerenciamento de estabilidade térmica e capacidade de manter cargas constantes de chip mesmo em materiais de endurecimento de trabalho. O sistema de controle da máquina normalmente inclui características especificamente projetadas para materiais difíceis, como o controle adaptativo da taxa de alimentação que mantém condições de corte ideais apesar das variações na dureza do material ou na seção transversal. Essas capacidades tornam o VA500 igualmente proficiente em todo o espectro de materiais de engenharia, desde alumínio e plásticos até as ligas aeroespaciais mais desafiadoras.

Como o VA500 aborda os requisitos específicos da fabricação de moldes e matrizes?

O VA500 incorpora várias características específicamente benéficas para aplicações de molde e matriz, incluindo precisão de contorno excepcional, capacidades de acabamento de superfície fina e desempenho eficiente de usinagem 3D. Os parafusos de bola de precisão da máquina e os controles servo avançados permitem um movimento suave e preciso ao longo de caminhos de ferramentas complexos de vários eixos, mantendo o engajamento consistente do cortador e minimizando marcas direcionais ou marcas de permanência em superfícies contornadas. A precisão de rotação do fuso e o escoamento mínimo garantem a representação precisa da ferramenta, crítica para o trabalho de detalhes finos e ferramentas de pequeno diâmetro. Além disso, a estabilidade térmica da máquina garante que os grandes moldes que requerem tempos de usinagem prolongados mantenham a consistência dimensional das operações iniciais de rugosidade até as passagens finais de acabamento, independentemente das flutuações da temperatura ambiente no ambiente de fabricação.
