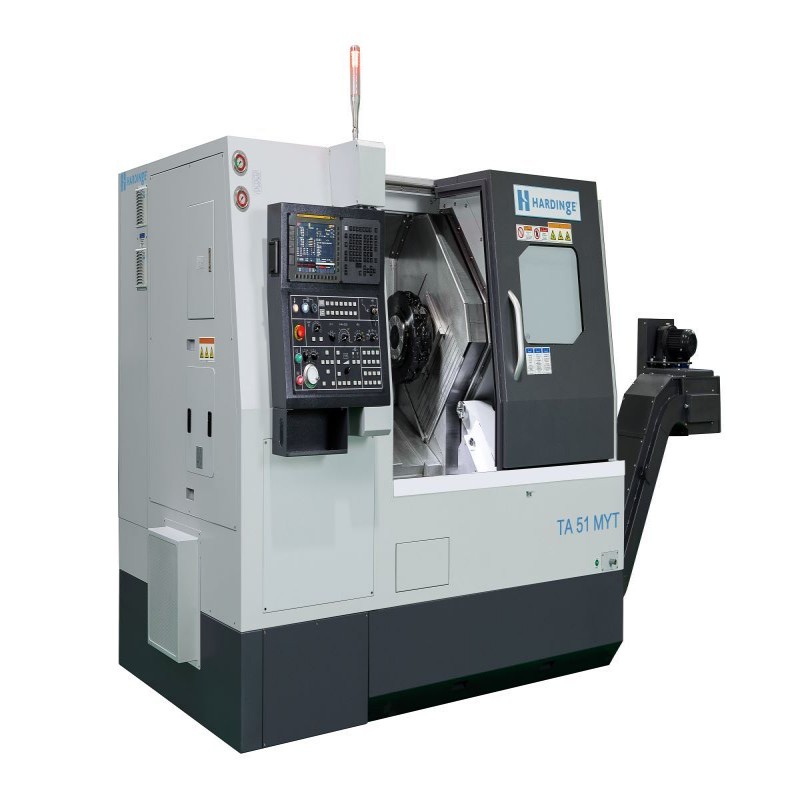

Torno CNC de torneamento duro de alta velocidade de precisão HARDINGE TA51 MYT

1 Visão geral do produto e filosofia de design

O HARDINGE TA51 MYT representa o culminar de décadas de inovação de engenharia no campo da tecnologia de torno CNC de alta velocidade. Este torno de torneamento duro de precisão baseia-se na plataforma CONQUEST comprovada, incorporando características avançadas que o tornam particularmente adequado para usinagem de componentes complexos com tolerâncias extremamente apertadas. Como membro da família de elite da série T da Hardinge, esta máquina encarna uma filosofia de design centrada na obtenção de precisão intransigente, mantendo uma confiabilidade excepcional em ambientes de produção exigentes. Com sua construção robusta e sistemas de controle sofisticados, o TA51 MYT atende à crescente necessidade de equipamentos de fabricação que possam lidar tanto com o desenvolvimento de protótipos quanto com operações de produção de alto volume sem sacrificar a precisão.

A Hardinge projetou o TA51 MYT especificamente para fabricantes que operam em setores onde a precisão de micro-nível e os acabamentos de superfície superiores são primordiais. A arquitetura da máquina aproveita a análise de elementos finitos para otimizar a integridade estrutural e a estabilidade térmica, fatores críticos para manter a precisão durante ciclos de produção prolongados. Este torno de torneamento duro de precisão incorpora tecnologias proprietárias que minimizam a vibração e dissipam o calor de forma eficaz, garantindo um desempenho consistente mesmo quando funciona a capacidade operacional máxima. O resultado é uma máquina capaz de produzir componentes com excepcional precisão geométrica e integridade superficial, muitas vezes eliminando a necessidade de operações de acabamento secundário.

O TA51 MYT é projetado com recursos centrados no operador que racionalizam o fluxo de trabalho e aumentam a produtividade. Sua interface intuitiva e zona de trabalho acessível reduzem o tempo de configuração e facilitam mudanças rápidas, tornando-o ideal para oficinas de trabalho de alta mistura e baixo volume e instalações dedicadas de alta produção. Com capacidades adaptadas para a usinagem de uma ampla gama de materiais - de ligas aeroespaciais a plásticos de qualidade médica - este torno CNC de alta velocidade oferece aos fabricantes a flexibilidade de buscar diversas oportunidades de mercado sem investir em múltiplas máquinas especializadas.

2 Especificações técnicas e métricas de desempenho

O HARDINGE TA51 MYT demonstra impressionantes capacidades técnicas que o colocam na vanguarda da tecnologia de torneamento de precisão. A máquina possui um poderoso motor de fuso de 15 kW capaz de atingir 5.000 rpm, proporcionando ampla potência e velocidade para aplicações convencionais e de torneamento duro. Com uma capacidade máxima de barra de 51 mm (2 polegadas) e uma viagem substancial do eixo X, este torno de torneamento duro de precisão pode acomodar uma variedade de tamanhos e geometrias de peças. O generoso envelope de trabalho permite aos fabricantes processar componentes com diâmetros máximos de torneamento de até 313,7 mm e comprimentos de até 648,5 mm, cobrindo a maioria das peças de precisão de pequeno a médio tamanho.

A precisão do posicionamento representa uma métrica de desempenho crítica para qualquer centro de usinagem de precisão, e o TA51 MYT se destaca nesse sentido com resolução de controle extraordinária e precisão de repetição. A máquina alcança uma precisão notável de controle de posicionamento de 0,0001 mm através da implementação de escalas lineares e sistemas de feedback de ciclo fechado completo. Este nível excepcional de controle garante que o percurso da ferramenta siga com precisão a trajetória programada, resultando em componentes que atendam consistentemente até mesmo aos requisitos dimensionais mais desafiadores. A precisão de repetição da máquina atinge 0,00003 polegadas (0,762 mícrons), garantindo uma variação mínima de parte a parte durante as rodadas de produção.

O TA51 MYT incorpora um sofisticado BMT55 (sistema de montagem de ferramentas de bloco) com capacidade de ferramentas de 12 estações, proporcionando mudanças rápidas e rígidas de ferramentas, mantendo uma precisão posicional excepcional. Este sistema permite a indexação de 1/2 estação de ferramentas adjacentes, criando efetivamente 24 posições programáveis para maior flexibilidade em operações de usinagem complexas. A configuração do nariz do fuso A2-6 da máquina oferece rigidez superior e precisão de rotação, com medições de escoamento que não excedam 0,4 mícrons para ambas as direções radiais e axiais. Esta precisão excepcional do fuso, combinada com o sistema de ferramentas rígidas, permite que o TA51 MYT alcance acabamentos de superfície de 8 micro-polegadas ou melhor, um requisito crítico para muitos componentes de precisão em indústrias como aeroespacial, médica e fabricação óptica.

3 Tecnologias principais e características do sistema

3.1 Sistema avançado de fuso e acionamento

O coração de qualquer centro de torneamento de precisão é seu sistema de fuso, e o TA51 MYT incorpora tecnologia revolucionária de fuso que estabelece novos padrões de precisão e durabilidade. Ao contrário de projetos convencionais que dependem de transmissões de correia ou mecanismos de engrenagens, este torno CNC de alta velocidade apresenta um motor de fuso de accionamento direto com sistemas de refrigeração integrados que eliminam perdas de transmissão de energia e minimizam a geração de calor. Esta abordagem inovadora garante uma entrega consistente de binário em toda a gama de velocidades, eliminando praticamente os problemas de vibração e manutenção associados aos componentes de acionamento mecânico. A disposição patenteada dos rolamentos do fuso e o mecanismo de ajuste pré-carga de precisão trabalham em conjunto para fornecer uma precisão de rotação excepcional que permanece estável ao longo de séries de produção prolongadas.

A estabilidade térmica representa um desafio crítico em aplicações de usinagem de precisão, e o TA51 MYT aborda isso através de múltiplas soluções de engenharia. A máquina incorpora canais de resfriamento simétricos dentro da carcaça do fuso e da estrutura da base para manter temperaturas consistentes durante a operação. Além disso, o sistema integrado de compensação térmica monitora continuamente os gradientes de temperatura em toda a máquina e faz ajustes em tempo real às posições do eixo, garantindo a precisão dimensional mesmo durante ciclos de usinagem prolongados. Esta abordagem abrangente para a gestão térmica permite que o TA51 MYT mantenha tolerâncias de diâmetro dentro de 0,00012 polegadas (3 mícrons) após apenas um breve período de aquecimento, reduzindo significativamente o tempo não produtivo ao mesmo tempo que melhora a consistência da qualidade.

3.2 Sistema de controle e tecnologia de feedback

O TA51 MYT utiliza um sofisticado sistema CNC com recursos de resolução extraordinários que formam a base para o seu desempenho de usinagem de precisão. O controle apresenta uma resolução notável de 0,00001 polegadas (0,254 mícrons), fornecendo a interpolação fina necessária para gerar caminhos de ferramenta ideais e acabamentos de superfície superiores. Esta capacidade de alta resolução, combinada com processamento avançado de olhar para a frente, permite que a máquina mantenha um controle preciso de velocidade enquanto navega em contornos complexos, resultando em uma precisão dimensional melhorada e tempos de ciclo reduzidos. A poderosa plataforma de processamento do sistema lida facilmente com os complexos cálculos matemáticos necessários para operações de usinagem 3D e programas macro personalizados.

Os sistemas de feedback de precisão desempenham um papel crucial na precisão excepcional do TA51 MYT, com escalas de vidro de alta precisão no eixo X proporcionando medição direta da posição sem os erros cumulativos associados aos codificadores rotativos. Este sistema de controle completo de circuito fechado monitora e corrige continuamente a posição real dos componentes da máquina, compensando efetivamente potenciais fontes de erro, como expansão térmica, desgaste mecânico ou reação. A verificação de teste de barra de bola da máquina confirma uma precisão geométrica excepcional, garantindo que a máquina-ferramenta produz componentes que correspondem fielmente às especificações de projeto. Estes sistemas abrangentes de medição e compensação trabalham juntos para oferecer o desempenho de posicionamento excepcional que define este torno de torneamento duro de precisão.

4 Alcance de aplicação e compatibilidade do material

O HARDINGE TA51 MYT demonstra uma versatilidade excepcional em um amplo espectro de indústrias e aplicações, sobretudo em setores que exigem extrema precisão e qualidade consistente. Suas capacidades são especialmente valiosas na indústria aeroespacial, onde os componentes devem suportar condições de funcionamento extremas mantendo a estabilidade dimensional precisa. A capacidade da máquina de processar super ligas resistentes ao calor, ligas de titânio e outros materiais desafiadores torna-a ideal para produzir componentes críticos de voo, como peças do sistema de combustível, componentes hidráulicos e acessórios do motor. Da mesma forma, no setor de dispositivos médicos, a capacidade do TA51 MYT de manter tolerâncias microscópicas e acabamentos de superfície superiores atende aos rigorosos requisitos para instrumentos cirúrgicos, componentes implantáveis e equipamentos de diagnóstico.

A indústria automotiva representa outra área de aplicação significativa, particularmente para componentes de alto desempenho, onde a integridade do material e a precisão dimensional impactam diretamente a confiabilidade e a eficiência. O TA51 MYT se destaca na produção de peças de transmissão, componentes de injeção de combustível e outros sistemas críticos que se beneficiam das capacidades de torneamento duro de precisão da máquina. Além disso, os setores crescentes de semicondutores e eletrônica utilizam este torno CNC de alta velocidade para fabricar fixações de precisão, componentes do sistema de vácuo e peças de conectividade que exigem a precisão excepcional e acabamentos de superfície finos que a máquina fornece.

Uma força definidora do TA51 MYT é sua proficiência em aplicações de torneamento duro, onde usina materiais pré-tratados por calor com valores de dureza de até 62 HRC e além. Esta capacidade permite aos fabricantes eliminar operações de moagem secundária em muitos casos, reduzindo significativamente o tempo e os custos de produção, mantendo uma qualidade comparável ou superior. A construção rígida da máquina, a estabilidade térmica e os sistemas avançados de ferramentas trabalham em conjunto para suportar as forças de corte elevadas e as temperaturas associadas à viragem dura, produzindo componentes com excelente integridade da superfície e precisão dimensional. Desde rodamentos e branques de engrenagens até componentes hidráulicos e inserções de ferramentas de corte, este torno de torneamento duro de precisão fornece componentes acabados em uma única configuração, racionalizando os processos de fabricação e acelerando o tempo de comercialização.

5 Vantagens operacionais e melhorias de produtividade

5.1 Benefícios de precisão e qualidade da superfície

O HARDINGE TA51 MYT oferece uma precisão geométrica excepcional que se traduz diretamente em melhor desempenho e confiabilidade dos componentes fabricados. O projeto estrutural integrado da máquina e as características avançadas de amortiguação de vibração trabalham em conjunto para minimizar a deflexão dinâmica durante as operações de corte, garantindo que as tolerâncias de forma, perfil e posição atendam consistentemente às especificações. Esta capacidade é particularmente valiosa para componentes complexos com características geométricas interrelacionadas que devem manter relações precisas para funcionar corretamente. A capacidade da máquina de manter as tolerâncias de diâmetro dentro de 3 mícrons após o mínimo tempo de aquecimento reduz significativamente as taxas de sucata e a despesa de inspeção, melhorando a consistência geral da qualidade.

A qualidade do acabamento da superfície representa outra área onde o TA51 MYT demonstra vantagens claras sobre os centros de torneamento convencionais. A estrutura mecânica otimizada da máquina, combinada com suas capacidades precisas de controle de movimento, permite a produção de acabamentos de superfície que medem 8 micro-polegadas Ra ou melhor sem operações secundárias. Esta qualidade de superfície excepcional resulta da rigidez excepcional da máquina, que minimiza a vibração, e do seu sofisticado sistema de controle que mantém condições de corte consistentes durante todo o processo de usinagem. Os componentes resultantes exibem melhor resistência à fadiga, capacidades de vedação aprimoradas e características de desgaste superiores - benefícios críticos para aplicações em sistemas hidráulicos, mecanismos de precisão e conjuntos de alto desempenho.

5.2 Integração de Automação e Eficiência de Produção

O TA51 MYT é projetado com prontidão de automação abrangente que permite aos fabricantes implementar sistemas de produção flexíveis adaptados às suas necessidades específicas de volume. As conexões de interface padronizadas da máquina e as capacidades de integração do controlador lógico programável (PLC) simplificam a incorporação de manipulação robótica de peças, sistemas de carregamento de portais e remoção de peças transportadoras. Esta compatibilidade de automação permite que os fabricantes mantenham uma qualidade consistente, maximizando a utilização do equipamento durante os ciclos de produção de apagamento de luzes. O sistema de ferramentas de mudança rápida da máquina e as características de calibração rápida das peças melhoram ainda mais a eficiência operacional, minimizando o tempo de não corte durante as mudanças de produto.

A eficiência da produção recebe atenção significativa no design do TA51 MYT, com inúmeras características contribuindo para reduzir os tempos de ciclo e melhorar a eficácia geral do equipamento (OEE). Os motores de eixo de alta velocidade da máquina e as capacidades de aceleração rápida minimizam o tempo de posicionamento entre as operações de usinagem, enquanto seu sistema de gerenciamento de chips otimizado garante a remoção eficiente de esvazios durante as operações de produção ininterruptas. A estabilidade térmica avançada da estrutura da máquina reduz a necessidade de ciclos de aquecimento após paradas planejadas ou não planejadas, permitindo que a produção retome mais rapidamente. Estes recursos que melhoram a eficiência contribuem coletivamente para reduzir os custos por peça e melhorar a capacidade de resposta às demandas de produção, proporcionando aos fabricantes uma vantagem competitiva em mercados sensíveis ao tempo.

6 Diferenciadores técnicos e vantagens competitivas

Em comparação com os tornos CNC convencionais de sua classe, o HARDINGE TA51 MYT demonstra várias vantagens técnicas significativas que justificam sua posição como um torno de torneamento duro de alta precisão. A estrutura de base monolítica da máquina com padrões de costura otimizados e características avançadas de amortiguação fornece uma estabilidade excepcional contra forças de corte, reduzindo significativamente as imprecisões induzidas pela vibração e permitindo parâmetros de usinagem mais agressivos. Esta base robusta, combinada com a geometria otimizada para análise de elementos finitos, cria uma plataforma de usinagem que mantém a integridade do alinhamento em toda a sua gama operacional, garantindo uma precisão consistente em todo o envelope de trabalho.

O TA51 MYT incorpora tecnologia revolucionária de rolamentos em seu sistema de fuso que oferece uma precisão de rotação excepcional ao mesmo tempo em que estende os intervalos de serviço em comparação com os projetos convencionais. Os rolamentos de contato angular pré-carregados com precisão estão dispostos em uma configuração otimizada que minimiza o jogo axial e radial, ao mesmo tempo que distribui efetivamente as cargas geradas durante operações de corte pesadas. Este arranjo sofisticado do fuso, combinado com a tecnologia do motor de accionamento direto, elimina as limitações de precisão e os requisitos de manutenção associados aos sistemas acionados por correia, proporcionando desempenho superior tanto em aplicações de acabamento de alta velocidade quanto em torneamento duro.

Uma característica particularmente distintiva do TA51 MYT é o seu pacote abrangente de precisão que inclui várias tecnologias normalmente encontradas apenas em máquinas especializadas de ultra-precisão. O sistema de feedback de escala de vidro de alta resolução no eixo X fornece medição direta da posição que ignora fontes potenciais de erro, como desgaste do parafuso de chumbo ou expansão térmica. Esta capacidade de metrologia excepcional, combinada com o sofisticado sistema de compensação de erros da máquina que conta para desvios de passo, bocado e reta, permite a precisão de posicionamento excepcional que define este torno CNC de alta velocidade. Estas tecnologias integradas, juntamente com características como o design de base térmicamente simétrico e o sistema avançado de gerenciamento de refrigerante, estabelecem coletivamente o TA51 MYT como líder em tecnologia de torneamento de precisão capaz de atender aos desafios de fabricação mais exigentes.

7 Conclusão

O HARDINGE TA51 MYT representa uma síntese sofisticada de tecnologias de fabricação avançadas, combinando capacidades de precisão excepcionais com eficiência de produção prática. Como um torno CNC de alta velocidade especificamente projetado para aplicações de torneamento duro de precisão, esta máquina oferece a precisão, confiabilidade e versatilidade exigidas pelos fabricantes que operam em mercados globais competitivos. Sua construção robusta, sistemas de controle sofisticados e características que melhoram a precisão o tornam particularmente adequado para aplicações em que tolerâncias microscópicas e acabamentos de superfície superiores são requisitos essenciais.

Com capacidades que vão desde o desenvolvimento de protótipos até a produção em alto volume, o TA51 MYT fornece aos fabricantes uma plataforma de usinagem flexível que pode se adaptar às exigências em evolução do produto e às demandas do mercado. A proficiência da máquina em operações de torneamento duro permite uma consolidação significativa de processos, eliminando operações secundárias, enquanto sua compatibilidade de automação suporta a fabricação eficiente em diferentes volumes de produção. Para organizações que buscam melhorar suas capacidades de usinagem de precisão ao mesmo tempo que melhoram a eficiência de fabricação, o HARDINGE TA51 MYT oferece uma solução abrangente que aborda tanto os requisitos atuais quanto os desafios futuros na fabricação de componentes de precisão.
