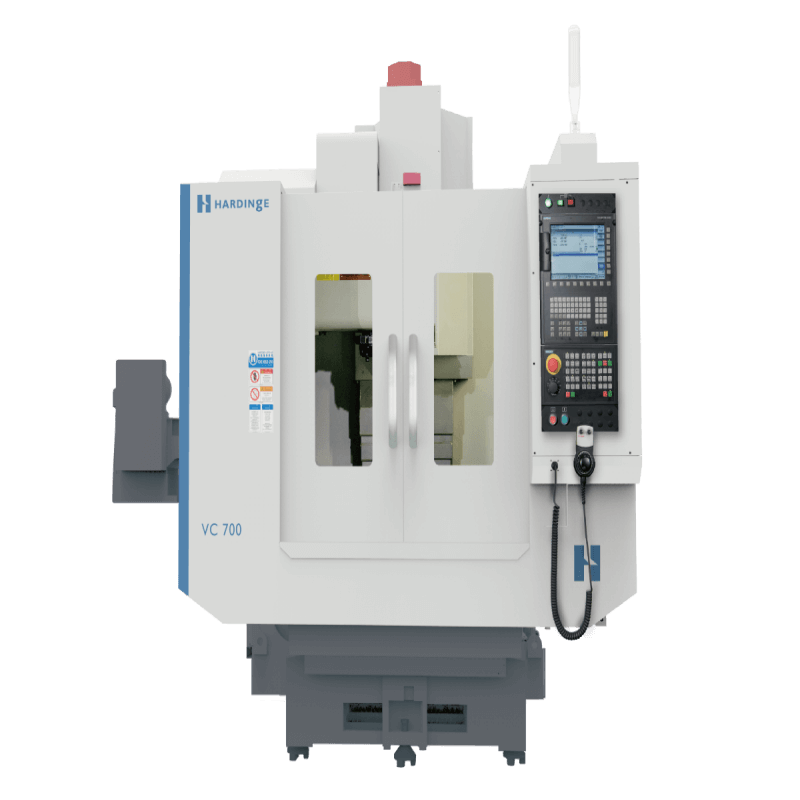

Centro de usinagem VMC de alta precisão HARDINGE VC700

A HARDINGE VC700 representa uma solução definitiva no mundo da usinagem de precisão, encarnando um legado de excelência de engenharia americana adaptada às demandas de fabricação modernas. Este VMC de precisão é meticulosamente projetado para fornecer precisão excepcional, rigidez robusta e eficiência operacional notável em uma pegada compacta. É projetado para oficinas de máquinas e instalações de fabricação que exigem qualidade intransigente para peças complexas em indústrias como aeroespacial, médica e óptica de precisão. O VC700 não é apenas uma máquina; é um sistema integrado onde cada componente, das fundições fundamentais ao fuso de alta velocidade, é otimizado para trabalhar em harmonia, garantindo acabamentos de superfície superiores, tolerâncias apertadas e confiabilidade a longo prazo tanto para produção de alto volume quanto para componentes complexos e únicos.

1 Visão geral do produto e filosofia tecnológica básica

O HARDINGE VC700 é um centro de usinagem vertical de alto desempenho que representa uma sinergia perfeita de princípios mecânicos testados no tempo e tecnologia de fabricação avançada. A filosofia de design da Hardinge para a série VC centra-se na criação de máquinas que são "do tamanho certo", oferecendo um equilíbrio ideal entre um envelope de trabalho generoso e uma presença física econômica no piso da oficina. O VC700 é construído para fornecer um ambiente estável e amortiguador de vibrações para corte de precisão, um requisito crítico para usinagem de aços endurecidos, ligas exóticas e plásticos de engenharia com precisão de nível de mícrons. Sua integração com controles CNC líderes da indústria, como o Fanuc 0i MF Plus ou Siemens 828D, torna-o uma peça central versátil e inteligente para qualquer operação de usinagem de alto valor.

2 Especificações técnicas detalhadas e métricas de desempenho

A capacidade do VMC HARDINGE é claramente definida pelas suas rigorosas especificações técnicas. A máquina apresenta viagens substanciais do eixo de 720 mm no eixo X, 410 mm no eixo Y e 430 mm no eixo Z, proporcionando um cubo de trabalho versátil. A mesa de trabalho mede 800 mm por 400 mm e é avaliada para uma capacidade de carga substancial de 300 kg, acomodando uma ampla gama de tamanhos de peças e acessórios. Um diferenciador crítico para qualquer VMC de precisão é sua precisão, e o VC700 é calibrado para uma precisão de posicionamento impressionante de ≤0,008 mm e uma repetibilidade de ≤0,004 mm em todos os eixos lineares, conforme verificado em relação a padrões internacionais como ISO 230-2. Este nível de precisão garante que geometrias complexas e características de tolerância apertadas sejam consistentemente mantidas peça após peça.

3 Características críticas do projeto e elementos de construção

3.1 Rigididade estrutural e estabilidade térmica sem compromissos

A base do desempenho do VC700 é sua fundição de ferro cinzento de alta qualidade pesadamente costelada para a cama e coluna. Este material é selecionado por suas propriedades de amortiguação inerentes superiores, que absorvem a energia vibracional das forças de corte, resultando em um melhor acabamento de superfície e vida útil prolongada da ferramenta. O projeto estrutural é ainda mais refinado usando Análise de Elementos Finitos (FEA) para otimizar a geometria, garantindo a máxima rigidez e estabilidade térmica sob cargas operacionais variadas. Esta base robusta é o que permite que o VC700 execute fresagem pesada com a mesma eficácia que o acabamento de alta velocidade.

3.2 Sistema de movimento e orientação de alto desempenho

O movimento de precisão é alcançado através de uma combinação de componentes de alta qualidade e um design de accionamento direto. Os três eixos lineares (X, Y, Z) são alimentados por servomotores conectados diretamente a parafusos de bola de precisão de grau C3 de diâmetro de 32 mm. Este acoplamento direto elimina a reação e fornece movimento altamente responsivo. Para orientação, o VC700 emprega formas de rolo linear de alta qualidade de fabricantes renomados como a THK, que oferecem alta capacidade de carga e suavidade excepcional de movimento. Esta combinação garante um posicionamento rápido e preciso e uma longa vida útil sem manutenção.

3.4 Tecnologia avançada de fuso e ferramentas

No coração do VC700 está um fuso poderoso e equilibrado com precisão. A configuração padrão é de 12.000 rpm, tipo BBT40 (Big Plus®), com um sistema motorizado de transmissão direta que elimina as ineficiências e a vibração potencial das transmissões de correia. O sistema de cónico de duplo contato BBT40 é uma característica chave, onde o suporte de ferramentas se interfaça com o fuso tanto no cónico quanto na face, resultando em uma rigidez e segurança de retenção de ferramentas muito melhoradas. Este sistema melhora significativamente a estabilidade de usinagem, permite taxas de remoção de metais mais altas e melhora a repetibilidade do eixo Z. Um sistema de sopro automático limpa a cónica do fuso antes de cada mudança de ferramenta, evitando que contaminantes afetem a precisão do assento da ferramenta.

3.5 Sistemas integrados de automação e segurança

Projetado para operação ininterrupta, o VC700 vem de padrão com um trocador automático de ferramentas (ATC) tipo braço confiável com uma capacidade de 20 estações. Isso permite que um repertório diversificado de ferramentas esteja disponível para ciclos de usinagem complexos sem intervenção manual. A segurança do operador é primordial, com uma porta de segurança interbloqueada com um mecanismo de bloqueio com fios rígidos que impede o acesso enquanto a máquina está em ciclo, garantindo um ambiente de trabalho seguro.

4 Vantagens operacionais e benefícios de aplicação no mundo real

A engenharia meticulosa do HARDINGE VC700 se traduz em benefícios diretos e tangíveis para o usuário final. A rigidez excepcional e a estabilidade térmica da máquina lhe concedem a capacidade única de lidar com uma vasta gama de materiais, desde alumínio e aço inoxidável até ligas de alta temperatura. Isso torna o Hardinge VMC uma solução ideal de plataforma única para oficinas de trabalho que encontram trabalhos diversos. O fuso de alta velocidade e as taxas de traversão rápidas minimizam o tempo de não corte, levando a tempos de ciclo mais curtos e aumento do rendimento. Além disso, a confiabilidade comprovada e os baixos requisitos de manutenção do projeto VC700 maximizam o tempo de atividade da máquina, proporcionando um melhor retorno sobre o investimento e reduzindo o custo total de propriedade ao longo do ciclo de vida da máquina.

5 Vários cenários de aplicação e soluções da indústria

A versatilidade do VC700 torna-o um ativo valioso em numerosos setores de alta tecnologia. Na indústria de dispositivos médicos, sua alta precisão e repetibilidade são essenciais para a fabricação de componentes complexos de instrumentos cirúrgicos, implantes ortopédicos e peças de equipamentos de diagnóstico. O setor aeroespacial utiliza o VC700 para produzir componentes robustos e confiáveis ​​para sistemas de combustível, atuadores e carcaças de aviônica, onde a integridade do material e a precisão dimensional não são negociáveis. Além disso, a máquina é perfeitamente adequada para a indústria de moldes e matrizes, onde sua capacidade de alcançar excelentes acabamentos de superfície reduz a necessidade de polimento manual, acelerando o tempo de comercialização de moldes de injeção e matrizes fundidas.

Perspectiva Ampliada: O Valor Estratégico da Tecnologia VMC de Precisão

Investir em uma máquina como a HARDINGE VC700 é uma decisão estratégica que impacta as capacidades, reputação e resultados de um fabricante.

O papel de uma VMC de precisão em uma fábrica digital moderna

Um VMC de precisão não é mais uma ilha isolada de automação. Máquinas como a VC700 são projetadas para uma integração perfeita em um ecossistema de fabricação digital. Com opções de conectividade padrão como Ethernet e USB, o VC700 pode facilmente alimentar dados operacionais para sistemas de monitoramento em toda a planta, permitindo análise de desempenho em tempo real e agendamento de manutenção preditiva. Esta conectividade é o primeiro passo para construir uma célula de fabricação com luzes apagadas, onde a máquina pode operar sem supervisão por períodos prolongados, aumentando dramaticamente a utilização de ativos.

Fazer a escolha informada: critérios-chave de seleção

Ao avaliar um centro de usinagem vertical, vários fatores além das especificações básicas devem ser considerados. A tecnologia do fuso (BT vs.BBT) tem uma correlação direta com a qualidade da peça alcançável e a eficiência de usinagem. A construção da máquina e a qualidade dos seus componentes de movimento linear são indicadores principais de sua precisão e durabilidade a longo prazo. Serviceabilidade, acesso ao suporte técnico e disponibilidade de treinamento também são críticos para manter o desempenho máximo ao longo dos anos. O HARDINGE VC700 obtém altas pontuações em todas essas frentes, apoiado por uma rede global de serviço e uma reputação para construir máquinas duradouras.

Perguntas frequentes (FAQs)

Para quais indústrias específicas o Hardinge VC700 é mais adequado?

O VC700 é excepcionalmente adequado para indústrias onde a precisão, confiabilidade e acabamento de superfície superior são primordiais. Isso inclui o setor médico e odontológico para implantes e ferramentas cirúrgicas, a indústria aeroespacial para componentes críticos, o setor automotivo para protótipos e peças de alto desempenho e a indústria de moldes e matrizes, onde sua estabilidade e precisão reduzem o tempo de acabamento.

Como o sistema de fuso BBT40 difere de um BT40 padrão e por que é importante?

O sistema BBT40 é um design de duplo contato. Enquanto um suporte de ferramentas BT40 padrão entra em contato com o fuso apenas na superfície cónica, o suporte BBT40 faz contato simultâneo na cónica e na face do fuso. Isso cria uma conexão muito mais rígida, minimizando a deflexão da ferramenta durante cortes pesados e amortiguação de vibrações. O resultado é a capacidade de fazer cortes mais agressivos, alcançar melhores acabamentos de superfície e melhorar significativamente a vida útil da ferramenta e a consistência dimensional, especialmente nas operações de fresagem do eixo Z.

Quais são os principais fatores que contribuem para a renomada precisão a longo prazo do VC700?

Vários recursos de engenharia trabalham em conjunto para garantir a longevidade da precisão. O uso de fundições de ferro cinzento de alta qualidade proporciona amortiguação de vibração inerente e estabilidade térmica. Os parafusos de esferas pré-tensionados de grau C3 e as guias lineares de alta precisão resistem ao desgaste e mantêm o alinhamento. Além disso, o fuso de accionamento direto e o sistema de ferramentas BBT40 minimizam potenciais fontes de erro. Finalmente, os rigorosos procedimentos de calibração e teste da Hardinge na fábrica estabeleceram uma linha de base elevada para a precisão que a máquina é construída para manter.

O VC700 pode ser integrado em uma célula de fabricação automatizada?

Com certeza. O VC700 é um excelente candidato para a automação. Sua construção robusta e estabilidade térmica tornam-no adequado para ciclos longos e desatendidos. O ATC padrão pode ser complementado com um sistema de piscina de paletes ou integrado com um carregador robótico para produção contínua. O sistema CNC da máquina fornece interfaces padrão para se comunicar com equipamentos de automação externos, tornando-o um investimento flexível e à prova do futuro para lojas que buscam escalar suas capacidades de produção.
