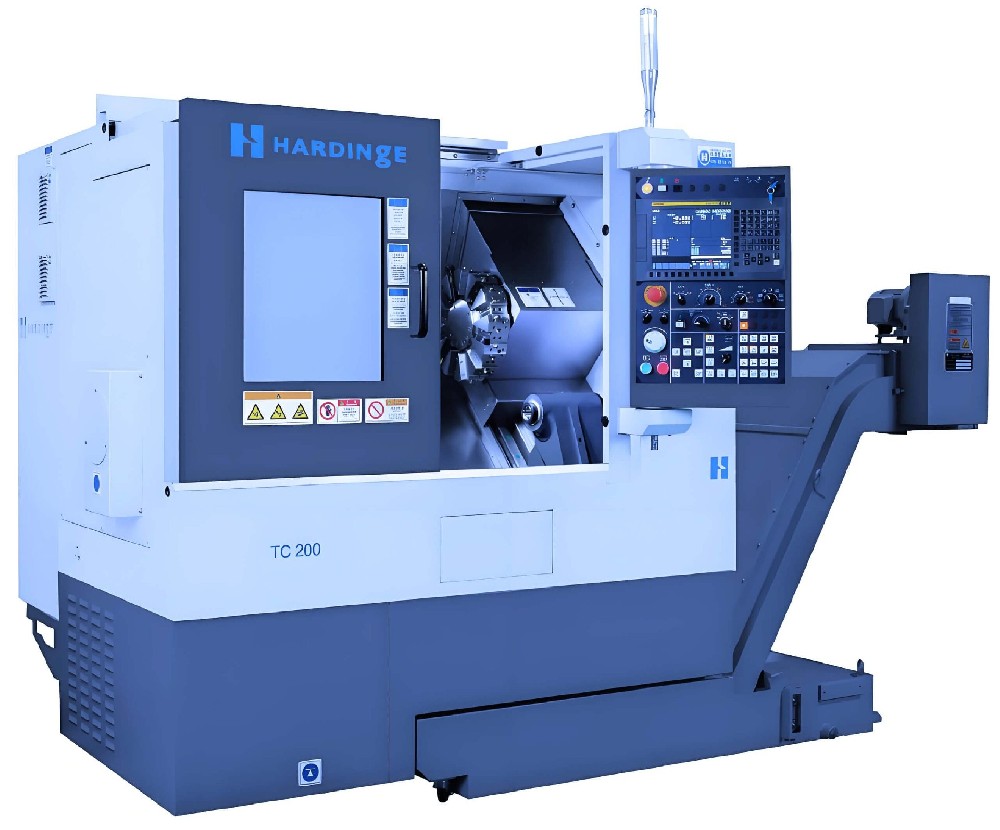

Máquina de torno CNC industrial de ultra-precisão Hardinge TC200

O HARDINGE TC200 é um formidável torno CNC industrial projetado para fabricantes que se recusam a comprometer em precisão e confiabilidade. Esta máquina encarna o legado de excelência da Hardinge em usinagem de super-precisão, oferecendo uma solução robusta para produzir componentes complexos com precisão e repetibilidade excepcionais. Projetado com foco na rigidez, estabilidade térmica e operação fácil de usar, o TC200 está equipado com um poderoso sistema de controle Fanuc 0i-TF Plus como padrão, tornando-o um ativo versátil e produtivo para oficinas de trabalho e ambientes de produção de alto volume. Suas capacidades são particularmente adequadas para os setores aeroespacial, médico e automotivo, onde as tolerâncias são apertadas e a qualidade é primordial. Este artigo aprofunda-se nas especificações técnicas, inovações de design e aplicações práticas que fazem do TC200 uma escolha distinta no mundo da tecnologia de torno de alta precisão.

1 Especificações técnicas e dimensões físicas

O HARDINGE TC200 é construído com um envelope de trabalho generoso para acomodar uma ampla gama de tamanhos de peças. A máquina possui um diâmetro máximo de balanço de 500 mm, o que lhe permite lidar com peças de trabalho consideráveis com facilidade. Seu diâmetro máximo de usinagem é de 350 mm, com uma viagem substancial do eixo Z de 350 mm, permitindo a produção de peças longas e finas sem sacrificar a precisão. O eixo X oferece uma viagem de 178 mm, proporcionando amplo espaço para operações complexas de viragem e viragem.

Em termos de precisão, o TC200 é fabricado e testado em plena conformidade com a rigorosa norma ISO 230-2 para centros de torneamento. Este compromisso com a garantia de qualidade resulta em uma precisão excepcional de posicionamento do eixo: os eixos X e Z alcançam uma precisão de posicionamento de 0,008 mm. Além disso, a máquina demonstra uma repetibilidade notável, com uma repetibilidade de viagem completa de 0,004 mm para ambos os eixos, garantindo que cada parte em uma série de produção seja consistente com a última. A configuração padrão inclui uma torre tipo T de 10 estações e um chuck de 8 polegadas, criando uma célula de fabricação poderosa e pronta para funcionamento.

2 Características de design e filosofia de engenharia

2.1 Rigididade estrutural e estabilidade térmica sem compromissos

A base de qualquer torno de alta precisão é a sua capacidade de resistir às forças e ao calor gerados durante a usinagem. Os componentes da cama e do núcleo do TC200 são construídos a partir de alta qualidade, polímero-concreto ou ferro fundido fortemente costelado, que fornece amortiguação de vibração superior em comparação com as estruturas de aço convencionais. Esta amortiguação inerente é crítica para obter acabamentos de superfície finos e prolongar a vida útil da ferramenta. Além disso, a máquina é projetada para gerenciar o crescimento térmico de forma eficaz. Os principais componentes, como o fuso e os parafusos de esfera, são frequentemente equipados com sistemas de refrigeração para manter uma temperatura consistente. Este foco de engenharia permite que o TC200 alcance e mantenha um desvio de diâmetro total tão baixo quanto 0,00012 polegadas (3 mícrons) com um tempo mínimo de aquecimento, um fator crítico para o trabalho de alta precisão.

2.2 Sistema de fuso e ferramentas de alta precisão

No coração do TC200 está um fuso de alto desempenho que é central para sua identidade como um torno CNC industrial de precisão. A herança da Hardinge na tecnologia de collet é evidente no design do fuso "pronto para collet" do TC200. Este sistema patenteado permite a instalação direta de pinças sem adaptador, minimizando a sobresaliência e maximizando a rigidez. O resultado é uma transferência mais direta da precisão inata do fuso para a peça de trabalho, dando melhor controle dimensional e acabamentos de superfície superiores. O fuso utiliza rolamentos pré-tensionados de alta precisão e é geralmente accionado por um motor integrado, eliminando o potencial de vibração e perda de potência associadas às transmissões de correia. Esta configuração garante alta entrega de binário e precisão de rotação, que são essenciais para materiais exigentes e cortes finais de acabamento.

2.3 Sistemas Avançados de Controle e Feedback

A usinagem de precisão é impossível sem controle preciso. O TC200 vem em padrão com um sistema CNC Fanuc 0i-TF Plus, conhecido por sua confiabilidade e poderosas capacidades de processamento. Para complementar este controle, a máquina pode ser equipada com dispositivos de feedback de alta resolução. A inclusão de uma escala de vidro de alta precisão no eixo X, por exemplo, fornece feedback posicional direto, eliminando efetivamente erros que podem surgir de reação mecânica ou expansão térmica no parafuso de bola. Isso cria um sistema de circuito fechado que garante que a ferramenta se move para a posição exata comandada, permitindo resoluções de controle tão finas quanto 0,00001 polegadas e repetibilidade na faixa de 0,00003 polegadas.

3 Desempenho e vantagens operacionais

3.1 Acabamento de superfície superior e precisão geométrica

O efeito sinérgico da estrutura rígida do TC200, do fuso estável e dos sistemas de feedback precisos traduz-se diretamente em qualidade de peça excepcional. A máquina é capaz de produzir acabamentos de superfície de 8 micro-polegadas ou melhor, reduzindo ou eliminando a necessidade de operações de acabamento secundário. A alta precisão geométrica das peças produzidas é verificada através de rigorosos testes de barras de bola, garantindo circularidade e precisão de contorno que atenda aos requisitos de aplicação mais rigorosos.

3.2 Maior produtividade e flexibilidade operacional

O TC200 é projetado não apenas para precisão, mas também para eficiência. A torre tipo T padrão de 10 estações permite que uma ampla gama de ferramentas esteja disponível para peças complexas, facilitando operações complexas de torneamento, perfuração e perfuração em uma única configuração. Opções para ferramentas ao vivo e controle do eixo C expandem ainda mais suas capacidades para o domínio da usinagem de torneio de moinho, permitindo a conclusão de peças em uma única fixação e reduzindo drasticamente o tempo total de produção. O intuitivo sistema de controle Fanuc, muitas vezes combinado com uma interface fácil de usar, simplifica a programação e configuração, tornando-o acessível para maquinistas qualificados e reduzindo a curva de aprendizagem para novos operadores.

4 Indústrias alvo e cenários de aplicação

O HARDINGE TC200 encontra sua aplicação principal em indústrias onde a precisão não é negociável. Na indústria médica, é usado para fabricar componentes críticos para instrumentos cirúrgicos e implantes, onde a biocompatibilidade e as tolerâncias exigentes são primordiais. A indústria aeroespacial conta com o TC200 para produzir componentes de alta integridade como acessórios hidráulicos e carcaças de sensores a partir de ligas resistentes e exóticas. Além disso, o setor automotivo utiliza este torno para criar peças de transmissão de precisão, componentes do sistema de combustível e outros elementos de alto volume e alta precisão. Sua robustez também o torna uma escolha ideal para a indústria de moldes e matrizes, onde pode maquinar núcleos complexos e cavidades com excelente qualidade de superfície.

5 Patrimônio da marca e contexto tecnológico

Hardinge Inc. tem sido um firme na indústria de máquinas-ferramentas por mais de um século, construindo uma reputação na usinagem "super-precisão". O TC200 é um produto deste rico patrimônio, incorporando décadas de aprendizagem e inovação em seu design. Os centros de torneamento da série T da empresa, que incluem o TC200, são reconhecidos por estabelecer padrões em torneamento de alta precisão e alto desempenho, permitindo aos fabricantes elevar a qualidade das peças e as capacidades de fabricação. A filosofia da Hardinge integra as melhores práticas em design e fabricação, muitas vezes resultando em máquinas que exigem intervenção humana mínima para produzir peças no mais alto nível de precisão.

Perguntas frequentes (FAQs)

1. Para quais aplicações específicas o Hardinge TC200 é mais adequado?

O TC200 é projetado para fabricação de alta precisão e alto volume. Ele se destaca em indústrias como aeroespacial, médica e automotiva, onde os componentes exigem tolerâncias extremamente apertadas e acabamentos de superfície superiores. Sua rigidez e precisão tornam-no ideal para usinagem de peças complexas de uma ampla variedade de materiais, incluindo metais, plásticos e compostos avançados, em configurações de células de produção autônomas e integradas.

2. Como o projeto do fuso 'Collet-ready' beneficia o processo de usinagem?

O fuso patenteado "Collet-ready" é um diferenciador significativo. Permite a montagem direta dos mandrilhos sem adaptador, o que minimiza a sobreposição e maximiza a rigidez. Esta conexão direta garante que a precisão inerente dos rolamentos do fuso é transferida diretamente para a peça de trabalho, resultando em melhor TIR (Total Indicator Runout), acabamentos de superfície melhorados e maior vida útil da ferramenta devido à vibração reduzida.

3.Que medidas incorpora o TC200 para garantir a estabilidade térmica e a precisão a longo prazo?

O TC200 foi projetado com a estabilidade térmica como consideração central. As principais características geralmente incluem um sistema de resfriamento para o fuso e os parafusos de bola para gerenciar a geração de calor. Além disso, o uso de materiais térmicamente estáveis para a estrutura da máquina e a inclusão potencial de escalas de feedback direto nos eixos ajudam a compensar qualquer crescimento térmico mínimo, garantindo precisão e repetibilidade consistentes durante longas séries de produção.

4. O TC200 pode ser integrado em um sistema de fabricação automatizado ou célula?

Sim, o TC200 é um excelente candidato para a automação. Seu robusto sistema de controle e interface padronizada permitem uma integração perfeita com carregadores e descarregadores robóticos de peças, sistemas de portais e soluções de manipulação de materiais transportadoras. Isso o torna perfeitamente adequado para ambientes de fabricação com luzes apagadas, onde pode operar sem supervisão por períodos prolongados, aumentando dramaticamente a produtividade geral.
