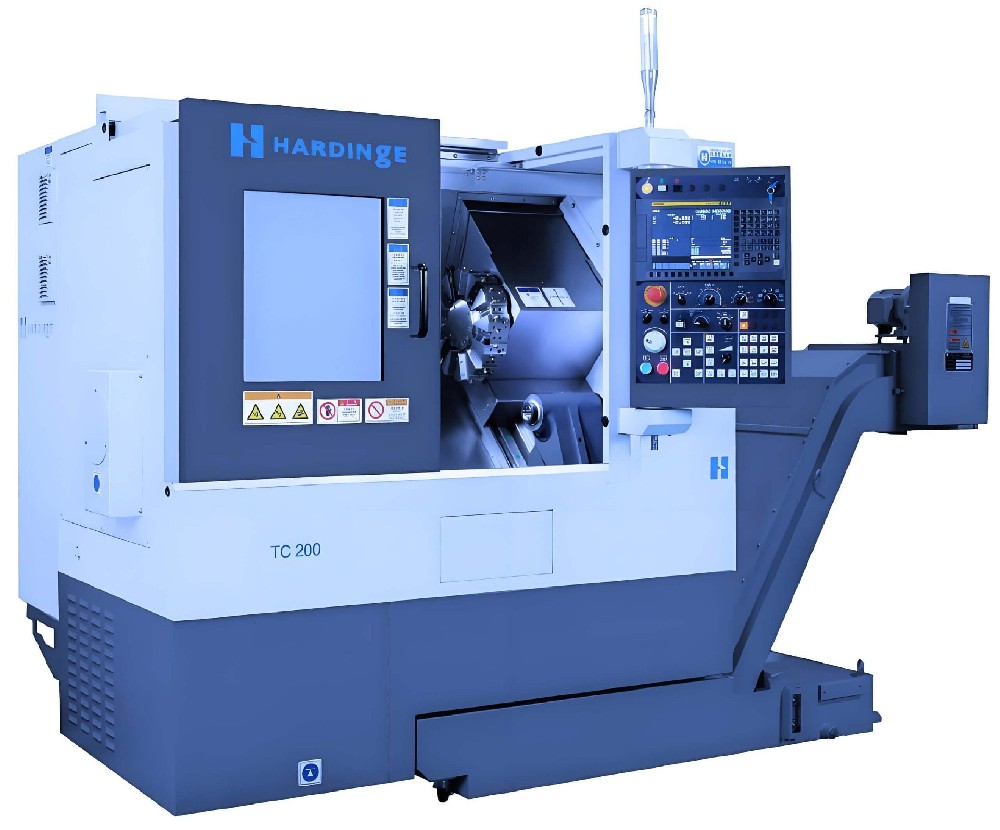

Torno CNC de alta precisão HARDINGE TC150 para torneamento complexo

O Hardinge TC150 representa o pináculo da engenharia de precisão no reino dos tornos CNC, oferecendo precisão e confiabilidade excepcionais para aplicações de usinagem exigentes. Como parte da renomada família de produtos Hardinge, este torno CNC de precisão incorpora elementos de design inovadores e tecnologias de fabricação avançadas para oferecer um desempenho sem compromissos em vários ambientes industriais. Com sua pegada compacta e construção robusta, o TC150 aborda efetivamente as necessidades em evolução de instalações de fabricação modernas, onde a otimização do espaço, a estabilidade operacional e a qualidade de saída consistente são considerações primordiais para manter a vantagem competitiva em indústrias críticas de precisão.

Visão geral do produto e especificações técnicas

O Hardinge TC150 é projetado como uma solução de torneamento versátil que combina o artesanato tradicional com tecnologias de fabricação contemporâneas. Este torno CNC Hardinge apresenta uma capacidade de balanço maximizada de 500 mm e pode acomodar peças de trabalho com diâmetros de até 350 mm, proporcionando flexibilidade excepcional para diversas aplicações de usinagem. A máquina oferece faixas de viagem substanciais com movimento do eixo X de 178 mm e movimento do eixo Z de 350 mm, permitindo uma cobertura abrangente da peça sem exigir reposicionamento.

Testes rigorosos e medidas de controle de qualidade garantem que o TC150 atenda aos padrões internacionais para equipamentos de usinagem de precisão. A máquina demonstra uma precisão de posicionamento excepcional com a precisão dos eixos X e Z mantida dentro de 0,008 mm, enquanto a repetibilidade em todas as faixas de viagem permanece dentro de 0,004 mm. Essas tolerâncias apertadas tornam este torno CNC de precisão particularmente adequado para indústrias onde variações microscópicas podem impactar significativamente a funcionalidade e o desempenho do produto, como componentes aeroespaciais, implantes médicos e instrumentação óptica.

Características de design e inovações de engenharia

Integridade estrutural e estabilidade térmica

O Hardinge TC150 incorpora várias características avançadas de engenharia que contribuem para suas características de desempenho excepcionais. A fundação da máquina utiliza um design de cama otimizado desenvolvido através de análise sofisticada de software, garantindo a integridade estrutural ideal e capacidades de amortiguação de vibrações. Esta construção robusta é ainda reforçada por assentos de suporte de parafuso reforçados e projetos de pré-tensão que melhoram significativamente a rigidez da transmissão, minimizando a deflexão em condições de corte pesadas.

A gestão térmica representa outro aspecto crítico da filosofia de design do TC150. A máquina incorpora estruturas de túnel de ar estrategicamente colocadas dentro da base do leito que regulam efetivamente as flutuações de temperatura durante períodos de operação prolongados. Esta abordagem inovadora para o controle térmico minimiza o impacto da distorção induzida pelo calor na precisão da usinagem, garantindo uma estabilidade dimensional consistente ao longo dos ciclos de produção. A instalação horizontalmente simétrica da carcaça do fuso reduz ainda mais os efeitos de deformação térmica, enquanto o sopro de ar do labirinto do fuso frontal integrado prolonga a vida útil operacional evitando a entrada de contaminantes.

Sistema de movimento e tecnologia de controle

O torno CNC Hardinge emprega guias lineares pesadas em todo o seu sistema de movimento, com o eixo Z utilizando configurações montadas horizontalmente que fornecem distribuição de tensão otimizada e resistência melhorada aos momentos de dobra. Esta disposição melhora tanto a rigidez quanto a longevidade, mantendo características de movimento precisas. A cauda hidráulica programável da máquina (MT # 4) incorpora otimizações especializadas de análise estrutural para garantir uma estabilidade excepcional durante as operações de usinagem, particularmente importante ao processar peças de trabalho mais longas que requerem suporte intermediário.

Os sistemas de controle avançados formam o núcleo operacional do TC150, com a Hardinge especificando o pacote de controle Fanuc 0i-TF Plus como equipamento padrão. Esta sofisticada plataforma de controle fornece integração perfeita com os componentes mecânicos da máquina, oferecendo interfaces de programação intuitivas e capacidades de diagnóstico abrangentes. O sistema de torre de ferramentas da máquina utiliza um mecanismo de servo sem elevação que garante mudanças rápidas de ferramentas, mantendo uma repetibilidade excepcional entre operações.

Vantagens de desempenho e benefícios de aplicação

Capacidades de usinagem de precisão

O Hardinge TC150 oferece um desempenho de usinagem excepcional em um amplo espectro de materiais e geometrias de componentes. O sistema de movimento cuidadosamente calibrado da máquina, combinado com seus elementos estruturais rígidos, permite a remoção precisa do material, mantendo tolerâncias apertadas mesmo durante operações de corte agressivas. Essa capacidade é particularmente valiosa para fabricantes que lidam com materiais endurecidos ou geometrias de peças complexas que exigem resultados consistentes em lotes de produção.

A integração de uma estrutura de fuso pronta para collet representa uma vantagem significativa para as lojas que frequentemente transitam entre diferentes requisitos de retenção de trabalho. Esta abordagem inovadora permite a instalação direta de chucks ou collets de mola sem a necessidade de adaptadores, maximizando assim a faixa de trabalho eficaz da máquina. A sobreposição encurtada da peça de trabalho possibilitada por esta configuração transfere diretamente a precisão do fuso para a peça de trabalho, resultando em uma estabilidade dimensional melhorada e qualidade de acabamento superior da superfície.

Eficiência operacional e otimização da produção

Do ponto de vista operacional, o TC150 incorpora inúmeras características projetadas para aumentar a produtividade e reduzir o tempo de não corte. O sistema de gerenciamento de chips da máquina oferece opções de configuração flexíveis, permitindo que o transportador de chips seja posicionado no lado direito ou na parte traseira da máquina com base em layouts específicos de oficina. Esta adaptabilidade simplifica a integração nas linhas de produção existentes e facilita fluxos de trabalho de manuseio de materiais mais eficientes.

A pegada física compacta do TC150, que mede apenas 1830x1560mm, oferece vantagens significativas para instalações com espaço limitado no piso. Apesar de seu design eficiente em espaço, a máquina mantém dimensões generosas de envelope de trabalho que acomodam tamanhos substanciais de peça de trabalho. Esta combinação de pequena presença e grande capacidade torna este torno CNC de precisão particularmente valioso para oficinas de trabalho e ambientes de fabricação de alta mistura, onde a densidade do equipamento impacta diretamente a capacidade de produção global.

Aplicações da indústria e cenários de implementação

Manufatura médica e aeroespacial

A precisão e repetibilidade excepcionais do Hardinge TC150 tornam-no ideal para a fabricação de dispositivos médicos, onde a precisão microscópica é essencial para componentes de implantes e instrumentação cirúrgica. A capacidade da máquina de manter tolerâncias apertadas em ciclos de produção estendidos garante qualidade consistente para aplicações críticas de saúde onde a confiabilidade dos componentes impacta diretamente os resultados do paciente. Da mesma forma, os fabricantes aeroespaciais se beneficiam da construção rigorosa e da estabilidade térmica do TC150 ao produzir componentes críticos de voo que devem suportar ambientes operacionais extremos, mantendo características dimensionais precisas.

Automóveis e eletrônica de consumo

Os fornecedores de automóveis utilizam o TC150 para produzir componentes de transmissão, peças de sistema de combustível e outros elementos de precisão que exigem alta precisão volumetrica e qualidade de acabamento de superfície excepcional. A construção robusta da máquina permite o processamento eficiente de vários materiais de engenharia comumente empregados em aplicações automotivas, desde ligas de alumínio até aços endurecidos. No setor de eletrônica de consumo, a capacidade do TC150 de produzir geometrias complexas com texturas de superfície finas o torna valioso para a fabricação de eixos de precisão, conectores e componentes de carcaça que exigem tanto apelo estético quanto confiabilidade funcional.

Análise Comparativa e Diferenciação Técnica

O Hardinge TC150 ocupa uma posição distintiva no mercado de torneamento de precisão, oferecendo uma combinação equilibrada de capacidade de peça de trabalho, precisão de posicionamento e confiabilidade operacional. Quando comparado aos tornos CNC convencionais em sua classe, o TC150 demonstra especificações de precisão superiores, com posicionamento dos eixos X e Z de 0,008 mm e repetibilidade de 0,004 mm em intervalos completos de viagem. Essas métricas representam aproximadamente 20-30% de melhoria em relação às máquinas padrão, proporcionando benefícios tangíveis para aplicações onde a precisão impacta diretamente o desempenho do produto.

A abordagem inovadora da máquina para a gestão térmica a diferencia ainda mais dos modelos concorrentes, com sistemas de circulação de ar especificamente projetados que mitigam ativamente erros de posicionamento relacionados à temperatura. Este foco na precisão holística estende-se aos sistemas de retenção de trabalho da máquina, onde o design do fuso pronto para a collet minimiza a sobreposição e maximiza a transferência de precisão do fuso para a peça de trabalho. Essas vantagens técnicas integradas posicionam o TC150 como uma solução ideal para fabricantes que buscam melhorar suas capacidades de precisão sem sacrificar a produtividade ou a flexibilidade operacional.

Perguntas frequentes (FAQs)

Quais indústrias específicas se beneficiam mais das capacidades de precisão do TC150?

O Hardinge TC150 oferece valor excepcional na fabricação de dispositivos médicos, produção de componentes aeroespaciais, instrumentação óptica e usinagem de peças de precisão automotiva. Estes setores se beneficiam particularmente das tolerâncias apertadas da máquina, com precisão de posicionamento dos eixos X e Z de 0,008 mm e repetibilidade de 0,004 mm. A estabilidade e a consistência da máquina também a tornam valiosa para qualquer indústria que precise de longas operações de produção com desvio dimensional mínimo.

Como o design do TC150 contribui para a sua estabilidade térmica durante a operação prolongada?

O torno CNC Hardinge incorpora estruturas de túnel de ar estratégicamente projetadas dentro de sua base de cama que regulam efetivamente as flutuações de temperatura durante a operação contínua. Este sistema, combinado com uma instalação de carcaça de fuso horizontalmente simétrica, reduz significativamente os efeitos de deformação térmica. Além disso, a base da máquina inclui estruturas de escape que otimizam ainda mais o modelo térmico, minimizando o impacto das variações de temperatura na precisão de usinagem ao longo de períodos prolongados.

Quais as vantagens que o design do fuso pronto para a collet oferece?

A inovadora estrutura do fuso pronta para collet do TC150 permite a instalação direta de ambos os chucks e collets de mola sem a necessidade de adaptadores. Esta configuração fornece dois benefícios significativos: expande a faixa de trabalho eficaz da máquina, eliminando as restrições do adaptador, e melhora a precisão de usinagem, reduzindo a sobreposição da peça de trabalho. A distância encurtada entre o fuso e a peça de trabalho permite uma transferência de precisão mais eficaz, resultando em controle dimensional superior e qualidade de acabamento de superfície.

Como o TC150 equilibra sua pegada compacta com uma capacidade substancial de peça de trabalho?

Apesar de suas dimensões econômicas de 1830 x 1560 mm, o TC150 oferece generosas capacidades de usinagem com um diâmetro máximo de balanço de 500 mm e capacidade de diâmetro de peça de trabalho de 350 mm. Esta utilização eficiente do espaço é alcançada através da disposição cuidadosa dos componentes e da otimização estrutural. O design compacto da máquina não compromete o envelope de trabalho, oferecendo viagem do eixo X de 178 mm e viagem do eixo Z de 350 mm, tornando-o ideal para instalações onde o espaço do piso é de alta qualidade, mas os requisitos de tamanho da peça de trabalho permanecem substanciais.

Quais características específicas aumentam a eficiência operacional do TC150?

O TC150 incorpora várias características que melhoram a produtividade, incluindo um mecanismo de torre de servo sem elevação que fornece mudanças rápidas de ferramentas com alta repetibilidade. O sistema flexível de gerenciamento de chips da máquina permite a colocação do lado direito ou traseiro do transportador de chips para acomodar diferentes layouts de oficina. Além disso, a cauda hidráulica programável oferece estabilidade para peças de trabalho mais longas, enquanto o sistema de controle padronizado Fanuc 0i-TF Plus garante familiaridade operacional e tempo de programação reduzido.
