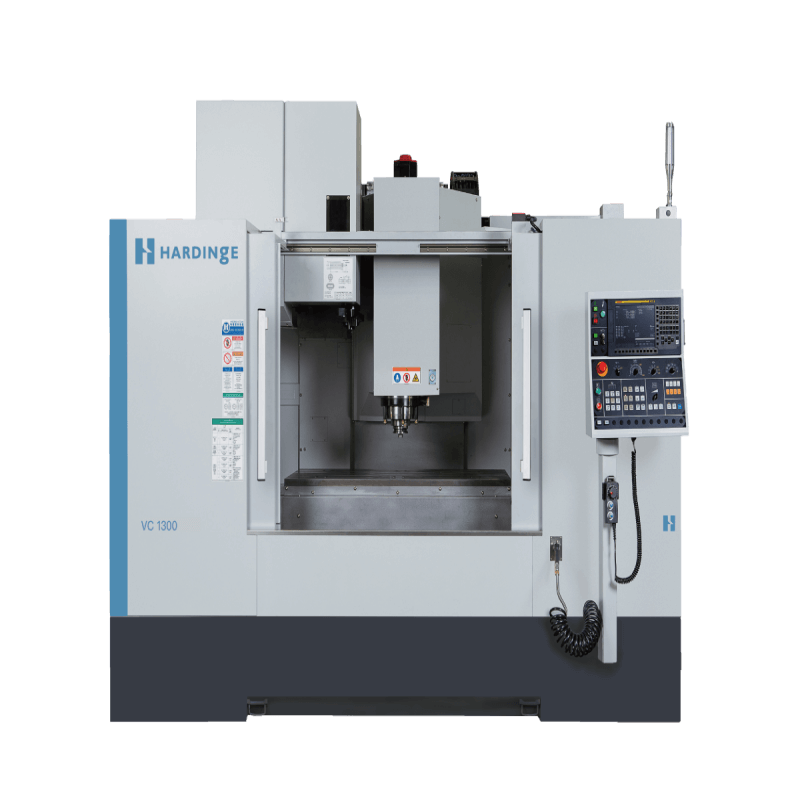

Centro de usinagem vertical de precisão de alta velocidade HARDINGE VC1300

O centro de usinagem vertical de precisão HARDINGE VC1300 é um testemunho da engenharia avançada no reino da fabricação de alta precisão. Projetado e fabricado pela Hardinge, uma marca sinônima de confiabilidade e inovação na indústria de máquinas-ferramentas, este modelo é projetado para fornecer precisão e estabilidade excepcionais para as tarefas de usinagem mais exigentes. Com uma construção robusta focada na rigidez e estabilidade térmica, o VC1300 é capaz de manter tolerâncias apertadas mesmo durante longos ciclos de produção. Ele serve como uma solução ideal para um amplo espectro de indústrias, incluindo aeroespacial, médico, automotivo e fabricação de matrizes / moldes, onde precisão, repetibilidade e qualidade intransigente são requisitos não negociáveis para o sucesso em uma paisagem competitiva.

1.Visão geral do produto e legado da marca

O VC1300 é um membro proeminente da renomada série VC de centros de usinagem vertical da Hardinge. A Hardinge construiu uma reputação formidável ao longo dos anos, concentrando-se nos princípios fundamentais de precisão, durabilidade e integração tecnológica. A filosofia de design da empresa enfatiza uma abordagem de sistemas, onde cada componente, da fundição de base ao fuso e ao sistema de controle, é projetado para trabalhar em perfeita harmonia. Isso garante que o usuário final receba uma máquina-ferramenta maior que a soma das suas peças. O VC1300 encarna essa filosofia, representando uma máquina que não é apenas construída para especificações em uma folha de dados, mas para a produtividade do mundo real e retenção de precisão ao longo de toda a sua vida útil operacional, apoiando os fabricantes em alcançar novos níveis de excelência de fabricação.

Especificações técnicas e métricas de desempenho

O HARDINGE VC1300 é definido por um conjunto de especificações técnicas que estabelecem sua capacidade e desempenho, tornando-o adequado para usinagem de peças de tamanho médio a grande.

Viagem do eixo e envelope de trabalho: A máquina oferece viagens substanciais do eixo, com uma viagem do eixo X de 1300 mm, uma viagem do eixo Y de 700 mm e uma viagem do eixo Z de 635 mm. Isso fornece um volume de trabalho generoso para uma ampla gama de componentes.

Precisão de Posicionamento e Repetibilidade: Uma característica distintiva do VC1300 é sua precisão excepcional. A máquina possui uma precisão de posicionamento de 0,012 mm e uma precisão de repetibilidade de 0,006 mm em todos os eixos lineares (X, Y, Z). Este alto nível de precisão garante que peças complexas sejam usinadas corretamente na primeira vez e em cada iteração subsequente.

Mesa de trabalho e capacidade de carga: A mesa de trabalho mede 1425 mm de comprimento por 700 mm de largura, fornecendo uma plataforma substancial e estável para peças e acessórios. É suportado por uma robusta capacidade de carga de 1500 kg, permitindo a montagem segura de peças pesadas ou configurações complexas de fixação sem comprometer o desempenho da máquina.

Configuração e velocidades do fuso: Embora as opções específicas do fuso possam variar, as máquinas nesta classe da Hardinge muitas vezes apresentam fusos de alto desempenho projetados para potência e precisão. O nariz do fuso para a distância da superfície da mesa varia de 133 mm a 768 mm, e a linha central do fuso para a liberdade da proteção do eixo Z (distância da garganta) é de 725 mm, oferecendo flexibilidade vertical significativa.

Características de design 3.Core e elementos de construção

O desempenho do VC1300 está enraizado no seu design meticuloso e no uso de materiais e componentes de alta qualidade durante toda a sua construção.

Máquina rígida cama e estrutura: A fundação do VC1300 é sua cama de ferro fundido pesadamente costelada e de alta qualidade. Este material é escolhido por sua capacidade superior de amortecer vibrações, o que é crítico para alcançar acabamentos finas de superfície e manter a integridade da ferramenta. Toda a estrutura é projetada usando análise de elementos finitos (FEA) para otimizar a geometria para a rigidez estática e dinâmica máxima, resistindo efetivamente às forças de corte e minimizando a deflexão.

Sistema de orientação e acionamento do eixo de precisão: Todos os eixos lineares são alimentados por servomotores de alto binário acoplados com parafusos de bola pré-tensionados de precisão. Esta combinação garante posicionamento rápido, responsivo e preciso. Os eixos se movem em guias lineares endurecidas e fundidas, que fornecem movimento de baixo atrito, alta rigidez e excelente resistência ao desgaste, contribuindo para a precisão a longo prazo da máquina.

Gestão da estabilidade térmica: Para combater os efeitos do crescimento térmico que podem comprometer a precisão, a Hardinge incorpora estratégias avançadas de resfriamento. Estes podem incluir um sistema de resfriamento do fuso que mantém uma temperatura consistente na carcaça do fuso e um design termo-simétrico que minimiza a distribuição desigual de calor dentro da estrutura da máquina.

Controle CNC avançado e software: o VC1300 é tipicamente equipado com um sistema CNC de última geração, como a plataforma Siemens Sinumerik. Isso fornece uma interface poderosa e fácil de usar para programação, simulação e operação. O controle suporta funções complexas como algoritmos de usinagem de alta velocidade, transformação de 5 eixos e controle de contorno adaptativo, que são essenciais para usinar geometrias complexas de forma eficiente e precisa.

Áreas de aplicação 4.Primary e soluções da indústria

A mistura de precisão, potência e tamanho do HARDINGE VC1300 torna-o um ativo versátil em numerosos setores de fabricação de alta tecnologia e de alto valor.

Componentes aeroespaciais e de defesa: A máquina é perfeitamente adequada para produzir componentes estruturais, peças de trem de pouso e carcaças de motores a partir de materiais difíceis de maquinar como titânio e Inconel. Sua estabilidade e precisão são cruciais para cumprir os rigorosos padrões de qualidade e segurança desta indústria.

Fabricação de dispositivos médicos e implantes: no campo médico, onde os componentes muitas vezes apresentam geometrias complexas e exigem acabamentos de superfície impecáveis, o VC1300 se destaca. É capaz de usinar instrumentos cirúrgicos, implantes ortopédicos e próteses de materiais como aço inoxidável, cobalto-cromo e PEEK, garantindo a conformidade com especificações biomédicas críticas.

Prototipagem automotiva e peças de alto desempenho: A indústria automotiva aproveita o VC1300 para criar protótipos precisos, componentes do motor e peças de transmissão. Sua capacidade de lidar com materiais ferrosos e não ferrosos com alta eficiência o torna ideal para aplicações de esportes motorizados e o desenvolvimento de tecnologias automotivas de próxima geração.

Molde de precisão e fabricação de matrizes: Para a indústria de ferramentas e matrizes, o VC1300 oferece a precisão necessária e a qualidade de acabamento de superfície para a produção de moldes de injeção, matrizes de estampagem e matrizes de forjamento. A rigidez da máquina permite a fresagem agressiva de aços para ferramentas endurecidos, reduzindo o tempo total de usinagem e melhorando o rendimento do projeto.

5.Vantagens operacionais e benefícios econômicos

Investir em um HARDINGE VC1300 traduz-se em várias vantagens-chave que impactam diretamente a produtividade, a qualidade e o custo total de propriedade.

Qualidade e consistência da peça melhorada: a repetibilidade excepcional da máquina garante que cada peça produzida seja idêntica à primeira, reduzindo drasticamente as taxas de sucata e a necessidade de inspeção pós-processo. Essa consistência é inestimável para séries de produção de alto volume e fabricação de componentes críticos.

Aumento do rendimento e tempos de ciclo reduzidos: com características como altas taxas de travessia rápidas e aceleração / desaceleração rápida, o VC1300 minimiza o tempo de não corte. Quando combinado com capacidades de usinagem de alta velocidade e refrigerante de alta pressão através do fuso, pode reduzir significativamente os tempos gerais de ciclo de peça, aumentando a capacidade geral da loja.

Acabamento de superfície superior e vida útil da ferramenta: As características inerentes de rigidez e amortiguação de vibrações da estrutura da máquina, combinadas com um fuso estável e preciso, permitem taxas de remoção de metais mais altas e acabamentos de superfície mais finos. Esta estabilidade também reduz o chatter, o que prolonga a vida das ferramentas de corte, levando a menores custos de ferramentas ao longo do tempo.

Confiabilidade a longo prazo e retenção de precisão: o compromisso da Hardinge com a fabricação de qualidade e o uso de componentes premium garantem que o VC1300 seja um ativo durável. A máquina é projetada para manter a sua precisão original por anos, mesmo em ambientes de produção exigentes, protegendo o investimento do fabricante e garantindo um retorno consistente.

Perspectiva ampliada: o papel dos centros de usinagem verticais de precisão na fabricação moderna

Compreender o contexto mais amplo de onde uma máquina como a VC1300 se encaixa ajuda a apreciar seu valor estratégico na fábrica.

A importância estratégica da precisão e repetibilidade

Na fabricação moderna, a definição de qualidade está intrinsecamente ligada à precisão dimensional e à repetibilidade. Um centro de usinagem vertical de precisão vai além da fresagem e perfuração básicas; é um sistema dedicado a manter tolerâncias excepcionalmente apertadas repetidamente por longos períodos. Esta capacidade é fundamental em indústrias onde a falha de componentes não é uma opção, como em implantes aeroespaciais ou médicos. A repetibilidade publicada da VC1300 de 0,006 mm é uma métrica quantificável que dá aos engenheiros e às equipes de garantia de qualidade a confiança para projetar e produzir componentes cada vez mais complexos e integrados, sabendo que a máquina executará o programa com consistência inabalável.

2.Navigando a seleção de um centro de usinagem vertical

Escolher o VMC certo é uma decisão crítica de investimento de capital. Vários fatores além das viagens básicas e da potência do fuso devem ser considerados.

Especificações de precisão vs. Necessidades de aplicação: é vital combinar a precisão declarada da máquina (por exemplo, posicionamento de 0,012 mm) com as tolerâncias reais exigidas pelas peças a serem produzidas. Sobre-especificar pode levar a custos desnecessários, enquanto sub-especificar pode resultar em rejeição parcial.

Rigidez e desempenho dinâmico: A construção da máquina, incluindo a massa das fundições e o tamanho das guias, impacta diretamente sua capacidade de lidar com cortes pesados e manter a precisão sob carga. Uma máquina robusta como a VC1300 exibirá vibração mínima, permitindo taxas de remoção de materiais mais altas e melhores acabamentos de superfície.

Sistema de controle e ecossistema de software: o controle CNC é o cérebro da máquina. Um sistema sofisticado como o Siemens Sinumerik encontrado em muitas máquinas Hardinge oferece recursos avançados que podem racionalizar a programação, otimizar caminhos de ferramentas para usinagem de alta velocidade e facilitar operações complexas de vários eixos, o que pode ser uma necessidade para trabalhos futuros.

Serviceabilidade e suporte técnico: o valor a longo prazo de um VMC também é determinado pela rede de suporte do fabricante. O acesso ao serviço técnico responsivo, à formação abrangente e às peças sobressalentes facilmente disponíveis é crucial para minimizar o tempo de inatividade e garantir a operação contínua.

Perguntas frequentes (FAQs)

1.Que características específicas de projeto do VC1300 contribuem para sua alta precisão e repetibilidade?

A alta precisão do VC1300 é resultado de uma abordagem de design holística. A máquina utiliza uma cama de ferro fundido de alta qualidade com uma estrutura costelada para amortiguação de vibração superior. Suas guias lineares endurecidas e fundidas garantem um movimento suave e preciso do eixo, enquanto os parafusos de bola pré-tensionados minimizam o crescimento térmico e a reação. Além disso, a integração de um sistema de resfriamento para o fuso e a atenção geral à simetria térmica no projeto da máquina trabalham em conjunto para estabilizar a temperatura de funcionamento, o que é um fator crítico na manutenção da precisão e repetibilidade a longo prazo.

2. para que tipos de materiais é o VC1300 mais adequado?

A HARDINGE VC1300 é projetada como uma plataforma altamente versátil capaz de usinar uma ampla gama de materiais de forma eficaz. Sua construção rígida e poderosa unidade do fuso tornam-no bem adequado para ligas exigentes, incluindo aços inoxidáveis, titânio e Inconel, que são comuns em aplicações aeroespaciais e médicas. Simultaneamente, com o fuso apropriado e ferramentas de corte, pode alcançar o desempenho de usinagem de alta velocidade em alumínio e outros metais não ferrosos, tornando-o igualmente valioso para os setores de engenharia de matriz / molde e de precisão geral. A chave é selecionar as opções apropriadas de fuso e ferramentas para corresponder ao foco do material primário.

3. Como o sistema de controle da máquina melhora a usabilidade e a produtividade?

Equipado com um CNC avançado como o Siemens Sinumerik, o VC1300 beneficia de um sistema de controle que prioriza tanto a potência quanto a experiência do usuário. Este sistema oferece interfaces de programação intuitivas, otimização sofisticada do caminho da ferramenta para acabamentos mais suaves e tempos de ciclo mais curtos e capacidades de simulação robustas para evitar colisões. Características como o controle de contorno adaptativo podem ajustar automaticamente as taxas de alimentação para manter a carga óptima do chip, protegendo a ferramenta e a peça de trabalho, maximizando as taxas de remoção do material.

Quais são as principais indústrias que utilizam o VC1300 e por que?

Os principais adotantes do VC1300 são indústrias onde a precisão, confiabilidade e a capacidade de lidar com uma variedade de materiais são primordiais. Isso inclui a indústria aeroespacial para a usinagem de componentes críticos a partir de materiais resistentes, o setor médico para a produção de implantes e instrumentos complexos e de alta tolerância, a indústria automotiva para a produção de protótipos e peças de alto desempenho e a indústria de ferramentas e matrizes para a fabricação de moldes e matrizes de alta qualidade. Esses setores escolhem o VC1300 por sua capacidade comprovada de entregar resultados consistentes e sua construção robusta que resiste a cronogramas de produção rigorosos.

5.Quais fatores-chave devem ser considerados ao instalar um VC1300?

A instalação adequada é fundamental para alcançar o desempenho nominal da máquina. As principais considerações incluem garantir uma fundação estruturalmente adequada capaz de suportar o peso da máquina e amortecer as vibrações operacionais, fornecer uma fonte de alimentação limpa e estável que atenda às especificações do fabricante para evitar problemas elétricos e instalar um sistema eficaz de filtração de ar e controle de temperatura na oficina para minimizar a entrada de contaminantes e reduzir flutuações térmicas ambientes que poderiam afetar sutilmente a geometria e a precisão da máquina ao longo do tempo.
