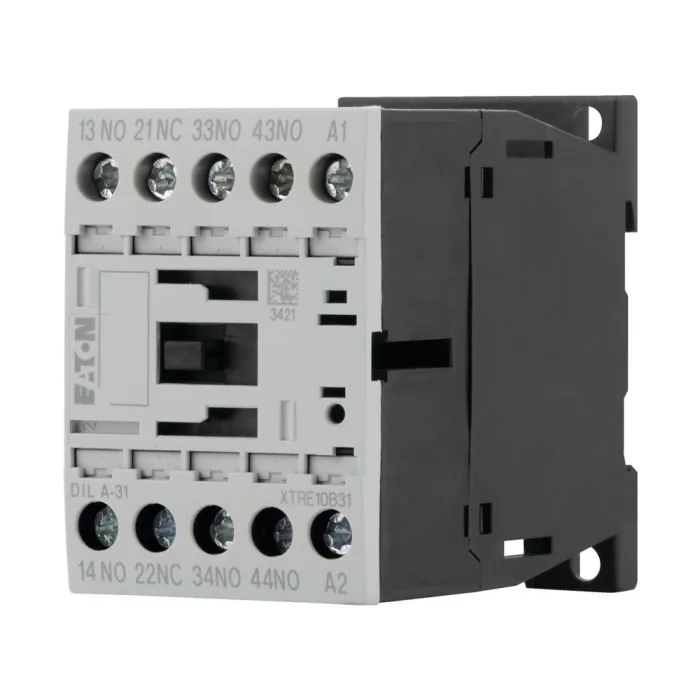

Eaton DILA-31 Módulo de relé de contator AC compacto de 4 pólos

O Eaton DILA-31 é um contador robusto e versátil de 4 pólos especificamente projetado para atender aos complexos requisitos de comutação dos modernos sistemas de controle industrial. Como parte da renomada série Moeller da Eaton, este relé de contator AC é projetado para fornecer desempenho confiável em um fator de forma compacto e modular. Sua função principal é agir como uma interface de comutação pesada, muitas vezes controlada diretamente por controladores lógicos programáveis (PLCs), para gerenciar cargas de maior potência, como motores, elementos de aquecimento e sistemas de iluminação. Com uma corrente operacional máxima de 4A e uma configuração de contato versátil, o DILA-31 serve como um componente crítico de acoplamento e interface, colmando a lacuna entre circuitos de controle de baixa potência e sistemas de atuadores de alta potência com eficiência e confiabilidade excepcionais. Seu design reflete o século de experiência da Eaton em arranque, controle e proteção de motores, oferecendo uma solução comprovada para aplicações que exigem tanto segurança quanto durabilidade operacional.

1. Visão geral do produto e princípio operacional

O Eaton DILA-31 pertence a uma família de relés contadores distinguidos pelo seu design modular, expandível e capacidade de comutação de quatro pólos. Em seu núcleo, ele opera como um interruptor acionado eletricamente. Quando a tensão de controle (disponível em variantes AC e DC como 230V AC ou 24V DC) é aplicada à sua bobina, gera um campo magnético que puxa uma armadura. Este movimento físico abre ou fecha vários conjuntos de contatos de energia simultaneamente. O DILA-31 é particularmente conhecido por sua configuração de contato flexível, que pode ser especificada como uma combinação de contatos normalmente abertos (NO) e normalmente fechados (NC), com uma disposição comum sendo três normalmente abertos e um normalmente fechado (NC + NO x3). Esta flexibilidade lhe permite realizar tarefas de controle complexas, como trocar três fases de um motor, ao mesmo tempo que fornece um sinal de feedback de estado através do quarto pólo. Como um relé de contator AC, é otimizado para as cargas de corrente alterna comumente encontradas em ambientes industriais, garantindo operação estável e longa vida elétrica mesmo sob condições de comutação frequentes.

Especificações técnicas e características de desempenho

O DILA-31 é definido por um conjunto de robustas especificações elétricas e mecânicas que o tornam adequado para uma ampla gama de ambientes industriais. Eletricamente, é avaliado para uma corrente operacional contínua máxima de 4A por pólo. Está disponível com várias tensões de bobina de controle, incluindo padrões industriais comuns como 230V AC (50/60 Hz) e 24V DC, fornecendo flexibilidade de projeto para diferentes sistemas de tensão de controle. Mecanicamente, o contator apresenta um design compacto e econômico de espaço com uma largura uniforme de 45 mm, uma altura de 68 mm e um peso de aproximadamente 254 gramas para o modelo AC. Este contactor compacto de 4 pólos é projetado para fácil montagem em trilhos DIN padrão, uma característica onipresente em painéis de controle industriais, que simplifica a instalação e manutenção. As conexões elétricas são feitas através de terminais de parafuso confiáveis, que garantem conexões seguras e de alta integridade para circuitos de energia e controle. A construção foi projetada para atender aos padrões internacionais, incluindo a conformidade RoHS, sublinhando sua adesão às regulamentações ambientais e de segurança globais.

Características 3.Design e detalhes de construção

Arquitetura modular e expansível

Uma característica destacada da série DILA-31 é o seu design modular e expansível. A unidade básica de quatro pólos pode ser expandida com blocos de contato auxiliares adicionais que são montados no topo, permitindo que o número total de contatos seja aumentado até oito. Esta modularidade permite aos engenheiros personalizar a funcionalidade do contator às necessidades exatas da aplicação sem exigir uma pegada maior ou um dispositivo completamente diferente. Todos os contatos dentro do conjunto são entrelaçados e opostos, garantindo sincronização mecânica precisa e operação segura.

Construção robusta para longa vida útil

O DILA-31 é construído para durabilidade em ambientes industriais exigentes. Os materiais e a construção são escolhidos para garantir uma longa vida mecânica e elétrica, capaz de suportar milhões de ciclos operacionais. O sistema de contato é projetado para gerenciar o arco elétrico eficazmente, e para modelos equipados com eles, o 灭弧室 Nunca deve ser removido durante a operação para evitar curto-circuitos. O uso de materiais de alta qualidade para contatos, bobinas e a carcaça isolante garante desempenho consistente e resistência ao desgaste, corrosão e quebra elétrica.

Características integradas de segurança e confiabilidade

A segurança é primordial no design deste relé de contator AC. Os contatos guiados positivamente são uma característica de segurança crítica, o que significa que os contatos NC e NO nunca podem ser fechados simultaneamente, o que é essencial para garantir estados seguros da máquina e interbloqueio confiável. Esta orientação mecânica forçada evita os modos de falha que podem levar a situações perigosas, tornando-o um componente chave em circuitos de controle relacionados à segurança.

Áreas de aplicação 4.Primary e soluções da indústria

A versatilidade do Eaton DILA-31 torna-o uma pedra angular em numerosos cenários de automação e controle industriais.

Automação Industrial e Controle de Motores

Sua aplicação principal é na automação industrial, onde atua como um relé de interface. É comumente usado para controlar contadores maiores ou arrancadores de motor diretamente da saída de um PLC. Esta configuração permite que a saída do PLC de baixa corrente alterne de forma segura e confiável as correntes mais altas necessárias pelas bobinas de arranque do motor. Em máquinas complexas, vários contatores DILA-31 podem ser usados para gerenciar motores de várias velocidades, arrancadores de delta estrela ou para controlar motores auxiliares para ventiladores, bombas e compressores.

Sistemas de Gestão e Distribuição de Energia

Como um contator de 4 pólos, é perfeitamente adequado para aplicações de energia trifásica. Pode ser usado para trocar todas as três fases e a linha neutra de um motor ou uma carga de aquecimento simultaneamente. Isso o torna ideal para aplicações em sistemas de distribuição de energia, como esquemas de transferência automática, bancos de condensadores para correção do fator de potência e sistemas de aquecimento industriais de controle onde o isolamento completo da carga é necessário.

Automação e Controle de Edifícios

Além da indústria pesada, o DILA-31 encontra uso em sistemas de automação de edifícios. Pode controlar unidades HVAC trifásicas, grandes matrizes de iluminação e outras cargas elétricas significativas em edifícios comerciais. Seu desempenho confiável e conformidade com os padrões de segurança tornam-no um componente confiável para a gestão de serviços essenciais de construção.

5. Instalação, Fiação e Considerações de Manutenção

A instalação adequada é crucial para garantir o funcionamento confiável e a longa vida útil do contator DILA-31. Antes da instalação, é recomendado verificar se a tensão da bobina corresponde à tensão de alimentação de controle e verificar manualmente se as peças móveis operam livremente sem qualquer ligação. Durante a instalação, o contator deve ser montado de forma segura em um trilho DIN e deve ser tomado cuidado para garantir que nenhum parafuso, fios ou outros detritos caiam na unidade, pois isso poderia causar ligação mecânica ou curto-circuitos elétricos. Os terminais de parafuso devem ser apertados ao binário especificado para garantir um bom contato elétrico e evitar o afloujamento devido à vibração.

Para manutenção, a inspeção periódica é aconselhada. Isso inclui a verificação de sinais de sobreaquecimento nos terminais, assegurando que o contator esteja livre de poeira e contaminação excessivas e verificando que ele funciona corretamente. Um aspecto fundamental da manutenção envolve os contatos. Enquanto os contatos de liga de prata formam naturalmente uma camada de óxido escuro que é condutora e não deve ser arquivado, qualquer arco severo que cause forjamento significativo ou transferência de material pode exigir substituição de contato ou renovação de toda a unidade. Também é crucial que, se o contador for fornecido com um 灭弧室, este componente deve estar sempre no lugar durante a operação para extinguir com segurança os arcos e evitar falhas de fase a fase.

6.Vantagens comparativas e proposta de valor

Eficiência espacial e flexibilidade de projeto

A largura compacta de 45 mm do DILA-31 representa um alto grau de otimização de espaço para um contator de 4 pólos. Isso permite que os designers de painéis de controle construam mais funcionalidade em uma pegada menor, reduzindo o tamanho geral e o custo dos gabinetes de controle. Sua expansibilidade modular aumenta ainda mais este valor, permitindo soluções personalizadas sem a necessidade de vários dispositivos discretos.

Segurança e confiabilidade do sistema melhoradas

A incorporação de contatos guiados positivamente eleva o nível de segurança dos sistemas de controle. Este recurso é indispensável para aplicações que exigem a conformidade com os padrões de segurança da máquina, pois ajuda a prevenir a ocorrência de falhas que possam levar a arranques inesperados da máquina ou condições perigosas. A construção robusta e os princípios de design comprovados herdados da série Eaton Moeller contribuem para um alto tempo médio entre falhas (MTBF), minimizando o tempo de inatividade não planejado.

Eficiência de custos operacionais

A longa vida útil elétrica e mecânica do DILA-31 traduz-se diretamente em custos de substituição reduzidos e menor custo total de propriedade. Sua capacidade de interfaz direta com PLCs simplifica a arquitetura do sistema de controle, reduzindo potencialmente a necessidade de módulos de interface intermediários e racionalizando a lista de materiais para fabricantes de equipamentos originais (OEMs) e usuários finais.

Perguntas frequentes (FAQs)

O que distingue um contador de 4 pólos como o DILA-31 de um contador padrão de 3 pólos?

Um contator padrão de 3 pólos é tipicamente usado para trocar os condutores trifásicos de um motor ou carga. Um contator de 4 pólos adiciona um quarto pólo, que fornece um elemento de comutação adicional crucial. Este pólo extra pode ser usado para trocar o condutor neutro para isolamento completo da carga, para trocar um circuito de controle para sinalização ou bloqueio, ou para fornecer uma fonte de tensão para um freio de motor em aplicações de elevação. A configuração flexível NO/NC do DILA-31 em seus pólos torna-o adaptável a todas essas funções.

O DILA-31 pode ser usado para voltagens de controle AC e DC?

A série DILA-31 oferece modelos com bobinas projetadas para tipos e faixas de tensão específicas. Existem versões com bobinas avaliadas para operação AC (por exemplo, 230V AC 50/60Hz) e versões projetadas para operação DC (por exemplo, 24V DC). É fundamental selecionar o modelo com uma tensão de bobina que corresponda à fonte de controle disponível na aplicação para garantir o funcionamento adequado e evitar danos.

Como funciona a expandibilidade deste contator na prática?

A unidade básica DILA-31 pode ser equipada com módulos de contato auxiliares adicionais disponíveis separadamente que se ligam ao topo da unidade principal. Estes módulos, que podem fornecer contatos extra normalmente abertos ou normalmente fechados, travam mecanicamente no contador principal. Quando a bobina do contator principal é energizada e a armadura se move, atua os contatos nestes módulos auxiliares também, aumentando efetivamente o número de circuitos que podem ser comutados simultaneamente a partir de um único sinal de comando.

Qual é o significado dos “contatos orientados positivamente”?

Os contatos guiados positivamente (ou ligados mecanicamente) são uma característica fundamental de segurança. Eles asseguram que os contatos normalmente abertos e normalmente fechados estejam fisicamente ligados de tal forma que seja impossível que ambos sejam fechados ao mesmo tempo. Esta ação "romper antes de fazer" é crucial para os circuitos de interbloqueio de segurança, pois evita uma situação em que, por exemplo, um comando para frente e para trás poderia ser aplicado simultaneamente a um motor, o que poderia causar um curto-circuito ou danos à máquina.

Quais são as principais etapas para resolver problemas com um DILA-31 que não funciona?

Primeiro, verifique se a tensão de controle correta está presente nos terminais da bobina. Se a tensão estiver presente, mas o contador não puxar, a bobina pode estar defeituosa. Se ele bate ou não sela corretamente, a tensão pode ser muito baixa. Se a bobina for energizada e a armadura se mover, mas a carga não receber energia, os contatos principais podem ser desgastados ou danificados. Certifique-se sempre de que a energia esteja desconectada antes de realizar qualquer inspeção física ou manutenção do contador ou de suas conexões de carga.
