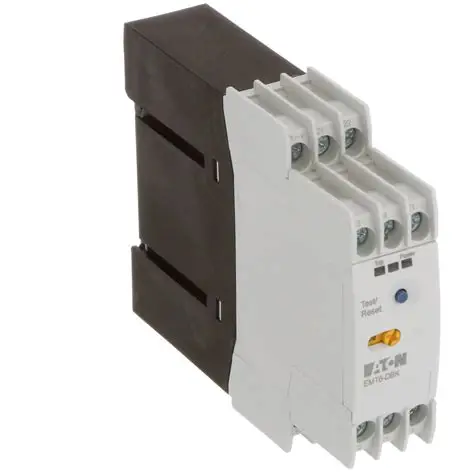

Eaton EMT6 termistor PTC relé de sobrecarga térmica para proteção do motor

O Eaton EMT6 é um relé de sobrecarga de termistor especializado projetado para fornecer proteção crítica para motores elétricos e máquinas, monitorando diretamente sua temperatura. Ao contrário dos relés de sobrecarga térmica tradicionais que inferem a temperatura da corrente do motor, este relé térmico PTC utiliza sensores de termistor de coeficiente de temperatura positivo (PTC) incorporados diretamente nos enrolamentos do motor para detectar sobreaquecimento com alta precisão. Esta abordagem oferece um método fundamental e confiável para proteger ativos valiosos contra danos causados por sobrecargas, rotores bloqueados, resfriamento insuficiente ou arranques frequentes. O EMT6 é um componente essencial em sistemas de automação industrial, oferecendo uma estratégia de proteção proativa que prolonga a vida útil do motor, reduz o tempo de inatividade e melhora a segurança operacional geral.

1. Visão geral do produto e princípio operacional básico

O Eaton EMT6 pertence a uma classe de dispositivos de proteção conhecidos como relés de sobrecarga de termistores. Sua função principal é monitorar continuamente a resistência dos sensores de termistor PTC colocados em contato direto com as partes de um sistema que requerem vigilância de temperatura, mais comumente os enrolamentos de um motor elétrico. A resistência elétrica de um termistor PTC permanece baixa a temperaturas de funcionamento normais, mas aumenta abruptamente e não linearmente quando uma temperatura de resposta específica e pré-definida (por exemplo, 130 ° C) é excedida.

O relé térmico PTC é ligado em série com esses sensores. Em condições normais, a baixa resistência dos sensores permite que uma corrente de monitoramento flua através do circuito interno do EMT6 sem acioná-lo. No entanto, se ocorrer uma condição de sobretemperatura no enrolamento do motor, a resistência do sensor PTC correspondente aumenta dramaticamente. O EMT6 detecta essa mudança significativa na resistência e ativa imediatamente seu contator de saída, desconectando o motor da fonte de alimentação e evitando danos caros por quebra do isolamento ou burnout. Uma vez que a condição de falha é limpa e os sensores PTC resfriaram e retornaram ao seu estado de baixa resistência, o relé pode ser redefinido manualmente ou automaticamente, dependendo do modelo específico, preparando o sistema para uma reinicialização segura.

Especificações técnicas e atributos físicos

O Eaton EMT6 é projetado para um desempenho robusto em ambientes industriais. Ele opera com uma tensão de alimentação de controle que pode variar de 24 a 240 volts AC / DC para modelos padrão, com variantes específicas como o EMT6 (230V) projetado para uma fonte de CA de 230V. O dispositivo apresenta um contato de mudança de pólo único (SP) com uma configuração de um contato normalmente aberto (NO) e um contato normalmente fechado (NC), cada um avaliado para 3 amperes. Este contato auxiliar é normalmente usado para interromper o circuito de controle do contador principal do motor.

Com um fator de forma compacto, o relé mede 102 mm de comprimento, 78 mm de largura e 22,5 mm de profundidade, tornando-o adequado para painéis de controle limitados por espaço. É projetado para fácil montagem do trilho DIN, racionalizando o processo de instalação. O EMT6 é classificado para uma ampla gama de temperatura de funcionamento de -25 ° C a + 45 ° C, garantindo uma operação confiável em condições de fábrica difíceis. Seu consumo de energia é um baixo 2W em circuitos AC e 3,5 VA, contribuindo para o projeto de sistema eficiente em termos energéticos. O módulo também tem classificação IP20 para proteção contra objetos sólidos e possui importantes certificações internacionais, incluindo UL, CSA e CCC, sublinhando sua adequação para mercados globais.

Características de design 3.Key e capacidades funcionais

Monitoramento de sensores de dois canais para proteção abrangente

Uma característica destacada de muitos modelos EMT6 é a capacidade de monitoramento de circuito com duplo sensor. Isso permite que um único relé monitore de forma independente duas zonas de temperatura separadas. Por exemplo, um circuito de sensor pode ser dedicado aos enrolamentos principais do motor, enquanto o segundo pode monitorar os rolamentos do motor, a temperatura do óleo da caixa de engrenagens ou o sistema de refrigeração. Esta funcionalidade dupla permite um esquema de proteção mais abrangente e pode até ser usada para implementar um sistema de alerta precoce antes de um desligamento crítico ser necessário, tudo isso sendo mais econômico e eficiente em espaço do que a instalação de dois relés separados.

Opções flexíveis de redefinição e diagnóstico

A série EMT6 oferece modelos com diferentes metodologias de redefinição para atender a várias necessidades de aplicação. As opções incluem a redefinição automática, que restaura a operação uma vez que a temperatura se normaliza, e as versões de redefinição manual que exigem uma intervenção física, que é um recurso de segurança preferido para aplicações críticas para evitar reinicios inesperados. Além disso, as variantes avançadas dentro da série estão equipadas com capacidades de reset manual / remoto junto com uma função de memória de falha. Esta memória, muitas vezes indicada por um LED, ajuda o pessoal de manutenção a identificar e diagnosticar rapidamente a causa de uma viagem, reduzindo significativamente o tempo de resolução de problemas.

Construção robusta e segurança melhorada

Construído para resistir ao ruído elétrico e às vibrações mecânicas de ambientes industriais, o EMT6 possui uma construção robusta. Sua tensão nominal de resistência ao impulso de 6kV fornece uma forte imunidade contra surtos de potência e transientes de tensão, aumentando sua confiabilidade a longo prazo. O grau de proteção IP20 garante segurança básica contra contato acidental com peças vivas.

Áreas de aplicação 4.Primary e casos de uso da indústria

O relé de sobrecarga de termistor Eaton EMT6 é indispensável em um amplo espectro de indústrias onde a confiabilidade do motor é primordial. É amplamente usado em máquinas industriais, como sistemas transportadores, bombas, ventiladores e compressores para proteger os motores de acionamento do sobreaquecimento devido a cargas excessivas ou ventilação bloqueada.

Sua capacidade de monitorar vários pontos o torna ideal para sistemas complexos. Por exemplo, em uma grande extrusora ou máquina de moldagem por injeção, ele pode monitorar simultaneamente a temperatura de enrolamento do motor de acionamento principal e a temperatura da caixa de engrenagens ou líquido de refrigeração. Ele também encontra aplicação crítica em sistemas HVAC, protegendo motores de ventiladores e compressores e em equipamentos de processamento pesados como trituradoras e moinhos nas indústrias de mineração e cimento, onde os motores estão sujeitos a cargas extremas e variáveis.

Perspectiva Ampliada: A Vantagem Estratégica do Monitoramento Direto da Temperatura

Proteção baseada em PTC 1.Differentiating dos relés de sobrecarga tradicionais

A diferença fundamental entre um relé térmico PTC como o EMT6 e um relé de sobrecarga térmica tradicional reside no método de detecção. Os relés bimetais tradicionais operam em um princípio de tempo inverso baseado na corrente tirada pelo motor. Simulam o aquecimento com base no fluxo de corrente e exigem uma calibração cuidadosa para a amperagem de carga total do motor.

Em contraste, o EMT6 fornece monitoramento direto da temperatura. Ele não depende da medição de corrente, mas responde à temperatura real dos próprios enrolamentos do motor. Isso oferece várias vantagens principais:

Imunidade às condições ambientais: A calibração de um relé tradicional pode ser afetada por altas temperaturas ambientes em uma sala de controle. O EMT6 não é afetado pela temperatura ambiente, pois só responde à temperatura na localização do sensor dentro do motor.

Proteção contra sobreaquecimento sem sobrecarga: o EMT6 pode proteger contra causas de sobreaquecimento que não envolvem necessariamente alta corrente, como ventiladores de resfriamento falhados, filtros de ar obstruídos, alta temperatura ambiente ao redor do motor ou rolamentos danificados que levam ao calor induzido pelo atrito.

Resposta mais rápida às condições do rotor bloqueado: Em um cenário de rotor bloqueado, um motor desenha uma corrente muito alta, mas pode levar um tempo significativo para disparar um relé de sobrecarga tradicional para a corrente de funcionamento normal. O sensor PTC incorporado no enrolamento detectará o rápido aumento da temperatura muito mais rapidamente, oferecendo proteção superior.

2.Melhores Práticas de Integração e Implementação de Sistemas

A implementação bem sucedida de um EMT6 requer uma abordagem a nível de sistema. Os sensores de termistor PTC não são componentes autônomos; devem ser especificados e instalados pelo fabricante do motor diretamente nos enrolamentos do motor durante a sua construção. O relé EMT6 é então instalado no centro de controle do motor (MCC) e conectado a esses sensores através de fios de controle blindados.

Uma consideração crítica é a configuração adequada do circuito do sensor. A resistência total do loop do sensor, incluindo todos os PTCs conectados e a fiação, deve estar dentro da faixa operacional do relé EMT6. Para aplicações que envolvem longas corridas de cabo entre o motor e o painel de controle, a resistência do próprio cabo deve ser considerada para garantir um disparo confiável. Além disso, a escolha entre modelos de reposição automática e manual tem importantes implicações de segurança e deve se alinhar com a avaliação de risco da máquina e os procedimentos operacionais.

Perguntas frequentes (FAQs)

Como um relé baseado em termistor PTC difere de um relé de sobrecarga térmica convencional?

Um relé de sobrecarga térmica convencional protege o motor simulando sua característica de aquecimento com base no fluxo de corrente. É um método indireto. Um relé térmico PTC como o EMT6 fornece proteção direta respondendo à temperatura real dos enrolamentos do motor, medida por sensores PTC incorporados. Isso torna-o mais responsivo a condições reais de sobreaquecimento, independentemente de serem causadas por sobrecarga elétrica ou problemas mecânicos como resfriamento ruim.

Que tipos de sensores são usados com o relé EMT6 e como são integrados?

O EMT6 é projetado para trabalhar especificamente com sensores de termistor PTC (coeficiente de temperatura positivo). Estes são sensores de temperatura especializados cuja resistência aumenta drasticamente em uma temperatura crítica específica. Estes sensores são permanentemente instalados pelo fabricante do motor dentro dos enrolamentos do motor durante a produção. O relé EMT6 é então conectado a esses sensores através de blocos terminais no painel de controle.

Qual é o propósito do recurso de circuito de duplo sensor em alguns modelos EMT6?

O circuito de duplo sensor permite que um único relé EMT6 monitore duas zonas de temperatura independentes simultaneamente. Isso é particularmente valioso para proteger máquinas complexas. Por exemplo, um circuito pode ser conectado a sensores nos enrolamentos principais do motor, enquanto o segundo circuito pode monitorar sensores nos rolamentos do motor ou em uma caixa de engrenagens separada. Isso fornece proteção abrangente e também pode ser configurado para um alarme pré-aviso antes de um desligamento crítico ser acionado.

O EMT6 pode ser usado para aplicações além da proteção de motor padrão?

Sim, a aplicação do EMT6 se estende além da proteção de motor trifásico padrão. Sua função principal é o monitoramento da temperatura de qualquer equipamento em que sensores PTC possam ser instalados. Isso inclui proteger geradores, monitorar enrolamentos de transformadores e observar a temperatura de fluidos como líquido de refrigeração ou óleo lubrificante em processos industriais.

Quais certificações possui o Eaton EMT6 e por que isso é importante?

O Eaton EMT6 possui principais certificações internacionais, incluindo UL, CSA e CCC. Essas certificações são cruciais, pois indicam que o dispositivo foi testado e verificado de forma independente para atender aos rigorosos padrões de segurança e desempenho na América do Norte (UL / CSA) e na China (CCC). Isso garante a conformidade regulatória e facilita seu uso em mercados globais e máquinas exportadas.
