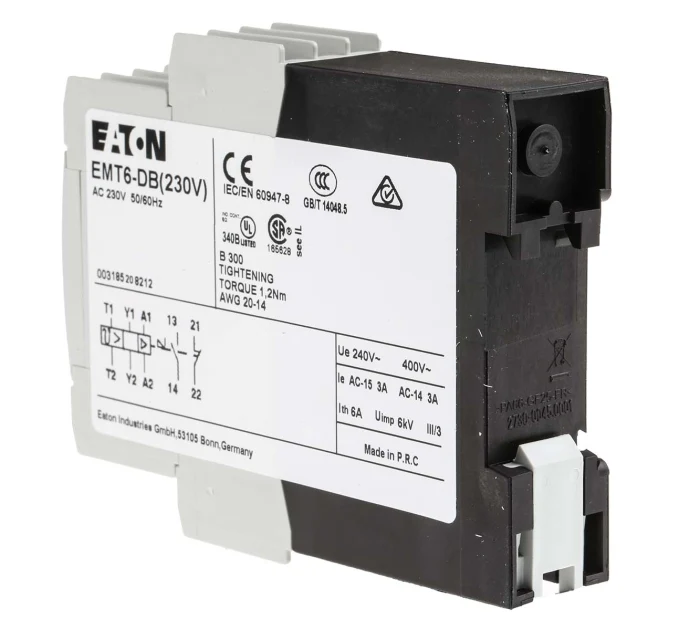

Eaton EMT6-DB (230V) relé de proteção contra sobrecarga do motor com termistor PTC

O Eaton EMT6-DB (230V) é um sofisticado relé de sobrecarga de motor que integra a tecnologia de relé de termistor PTC para fornecer proteção abrangente para motores elétricos e máquinas associadas em ambientes industriais exigentes. Este dispositivo é especificamente projetado para proteger o equipamento contra o sobreaquecimento causado por tarefas de partida extenuantes, freiagem, irregularidades de tensão e altas frequências de comutação. Ao monitorar continuamente a temperatura através de sensores de termistor PTC diretamente incorporados em enrolamentos de motores, este relé de termistor PTC oferece uma camada crítica de defesa, evitando tempos de inatividade custosos e estendendo a vida útil dos motores em aplicações que vão da automação industrial a sistemas complexos de controle de máquinas. Suas funcionalidades de redefinição flexíveis e amplo portfólio de certificação tornam-no uma escolha versátil e confiável para aplicações globais.

1.Visão geral do produto e princípios operacionais básicos

O Eaton EMT6-DB (230V) funciona como um relé de sobrecarga de motor dedicado, um componente crítico em qualquer centro de controle de motor. Seu papel principal é desconectar o circuito do motor quando detecta condições de funcionamento anormais que podem levar a sobreaquecimento e danos. Ao contrário dos relés de sobrecarga térmica tradicionais que confiam exclusivamente em tiras bimetálicas e medição de corrente, este dispositivo melhora a proteção respondendo diretamente às condições reais de temperatura dentro do motor através de termistores PTC (Coeficiente de Temperatura Positivo).

Estes termistores PTC são resistências sensíveis à temperatura colocadas diretamente nos enrolamentos, rolamentos ou caixa de velocidades do motor. Sob temperaturas normais, os termistores apresentam baixa resistência. No entanto, uma vez que um limiar de temperatura pré-determinado é excedido, sua resistência aumenta dramaticamente. O relé de termistor EMT6-DB(230V) PTC monitora esta mudança de resistência. Quando uma condição de falha é detectada, o relé dispara, sinalizando o contador associado para quebrar o circuito e, assim, evitar danos ao motor. Este monitoramento direto da temperatura fornece um método de proteção mais preciso e confiável em comparação com sistemas baseados em cálculo indireto.

Especificações técnicas e atributos de projeto

O EMT6-DB (230V) é projetado para uma tensão de controle de 230 V AC. Seus contatos auxiliares são avaliados para 400 V AC e 3 A, tornando-o adequado para várias configurações de circuito de controle. O dispositivo apresenta um design compacto e econômico de espaço com dimensões de aproximadamente 102mm x 78mm x 22,5mm, facilitando a fácil integração em painéis de controle. É projetado para montagem de trilho DIN padrão, com uma opção para montagem de parafuso usando um adaptador, oferecendo flexibilidade durante a instalação.

Este relé de sobrecarga do motor é construído para operar de forma confiável em uma ampla gama de temperatura ambiente de -25°C a +45°C. Consume uma potência nominal de 2W, indicando sua operação eficiente em termos energéticos. O relé está equipado com um interruptor seletor de redefinição manual / remoto, um botão de teste para verificações funcionais e indicadores LED claros para o estado de energia e falha, que ajudam no diagnóstico rápido e resolução de problemas. Além disso, o modelo EMT6-DB (230V) inclui uma memória de falha e oferece segurança de tensão zero, garantindo operação segura mesmo em caso de falha de tensão de energia.

Características 3.Key e vantagens funcionais

Capacidade de circuito de duplo sensor para monitoramento aprimorado

Uma característica destacada desta série de relés de termistores PTC é a sua capacidade de suportar dois circuitos de sensores. Isso permite que um único dispositivo monitore as temperaturas em dois pontos separados, como monitorar simultaneamente os enrolamentos do motor e a temperatura do rolamento ou a temperatura do óleo da caixa de engrenagens. Esta capacidade de monitoramento duplo fornece um esquema de proteção mais abrangente, pode ser usado para implementar um sistema de alerta precoce e oferece uma solução econômica e econômica em comparação com a instalação de dois dispositivos de monitoramento separados.

Reset flexível e funções de diagnóstico

O EMT6-DB (230V) fornece aos operadores múltiplas opções de redefinição através de um interruptor seletor, incluindo redefinição manual, automática e remota. Esta flexibilidade é crucial para diferentes protocolos operacionais e de segurança. O botão de teste integrado permite testes funcionais seguros e regulares do relé sem a necessidade de simular uma condição de falha no motor real. Os indicadores LED claros para o estado de energia e falha permitem diagnósticos visuais rápidos, reduzindo o tempo médio para reparar (MTTR) durante uma interrupção.

Segurança e conformidade robustas para uso global

Este relé de sobrecarga do motor é projetado para atender às normas internacionais rigorosas, mantendo certificações UL, CSA e CE. Seus circuitos de sensor são isolados da tensão de potência de controle, aumentando a segurança operacional para o pessoal. A inclusão de segurança de tensão zero garante que as indicações de falha sejam mantidas e o sistema permaneça em um estado seguro mesmo durante falhas de tensão de energia, evitando reinicios inesperados e potenciais perigos.

4.Âmbito de aplicação e soluções da indústria

O Eaton EMT6-DB(230V) é indispensável em ambientes industriais onde a confiabilidade do motor é primordial. É ideal para proteger motores em máquinas propensas a operações exigentes como arranques e paradas frequentes, cargas pesadas e freiagem. Seu monitoramento direto da temperatura torna-o particularmente eficaz para proteger motores protegidos contra explosões (EEx e).

As aplicações vão além da proteção do enrolamento do motor. Este relé de termistor PTC também é usado para monitorar as temperaturas em rolamentos de motores, caixas de velocidades e sistemas de refrigeração, fornecendo uma abordagem holística para a saúde da máquina. Isso o torna um componente crítico em indústrias como fabricação, automação de processos, tratamento de água e manuseio de materiais, onde ajuda a melhorar a segurança geral do sistema, reduzir os custos de manutenção e prevenir perdas de produção devido a falhas do motor.

Perspectiva ampliada: O papel dos relés de termistor PTC na proteção moderna do motor

Compreender a mudança tecnológica dos relés de sobrecarga tradicionais para sistemas avançados de relés de termistores PTC é a chave para apreciar o valor do EMT6-DB (230V).

Proteção térmica 1.Traditional vs.Advanced PTC Termistor

Os relés de sobrecarga térmica tradicionais protegem os motores simulando as características térmicas do motor usando uma tira bimetálica aquecida pela corrente do motor. Embora eficazes contra sobrecargas gerais, eles não podem considerar fatores como ventilação pobre, alta temperatura ambiente ou resfriamento desequilibrado, que também levam a sobreaquecimento perigoso.

Em contraste, um relé de termistor PTC como o EMT6-DB (230V) oferece proteção direta e precisa. Como os sensores PTC estão fisicamente incorporados nos enrolamentos do motor, eles medem a temperatura operacional real da parte mais crítica do motor, independentemente da causa do aquecimento. Isso fornece uma reflexão mais precisa e confiável do estado térmico do motor, protegendo-o de sobrecargas, condições de rotor bloqueadas e resfriamento insuficiente com maior precisão. Este método de detecção direta de temperatura é um passo evolutivo significativo na tecnologia de proteção do motor.

2.Integração de sistemas e orientações de seleção

Integrar o EMT6-DB(230V) em um sistema de controle de motor requer emparelhá-lo com um contador de motor compatível. Os termistores PTC incorporados no motor devem estar conectados aos terminais do sensor do relé. É crucial verificar se o motor está equipado com esses sensores PTC e se sua característica (temperatura de viagem) é compatível com as especificações do relé.

Ao selecionar um relé de sobrecarga de motor para uma aplicação específica, os engenheiros devem considerar as variantes da série EMT6. O EMT6 padrão oferece redefinição automática. O modelo EMT6-DB, discutido aqui, adiciona um selector de redefinição manual/remoto, um botão de teste e uma memória de falha. A variante EMT6-DBK também inclui proteção contra cabos curtos do sensor e segurança de tensão zero. A escolha do modelo correto depende das funções de segurança necessárias, do método de redefinição desejado e da criticidade da aplicação.

Perguntas frequentes (FAQs)

Quais são as vantagens operacionais do selector de reseta manual/remoto no EMT6-DB(230V)?

O seletor de reposição manual/remota proporciona flexibilidade operacional e melhora a segurança. No modo "Manual", o relé deve ser fisicamente redefinido no local no dispositivo após uma viagem, permitindo que o pessoal inspecione o equipamento antes de reiniciar. A opção de redefinição "Remoto" permite que o relé seja redefinido a partir de um painel de controle, o que é útil para instalações automatizadas ou de difícil acesso. Essa flexibilidade permite que a estratégia de reposição seja adaptada aos procedimentos operacionais e de segurança específicos da instalação.

Como a proteção baseada em termistor PTC neste relé difere de um relé de sobrecarga térmica bimetálica convencional?

Um relé bimetálico convencional fornece proteção em tempo inverso baseada apenas na corrente que flui através do circuito do motor. Ele imita a curva de aquecimento do motor, mas não mede a temperatura real. O relé de termistor PTC oferece monitoramento direto da temperatura dentro dos enrolamentos do motor através de sensores. Isso significa que ele responde ao verdadeiro estado térmico do motor, oferecendo proteção não apenas contra a sobrecorrente, mas também contra outras causas de sobreaquecimento como alta temperatura ambiente, ventilação bloqueada ou arranques frequentes, resultando em proteção do motor mais abrangente e precisa.

A capacidade de circuito de duplo sensor pode ser usada para criar um sistema de pré-alarme?

Sim, a disponibilidade de duas entradas de sensor independentes é um recurso-chave que pode ser alavancado para um sistema de pré-alarme ou alerta. Um circuito de sensor pode ser definido para um limiar de temperatura mais baixo para fornecer um aviso precoce antes de uma temperatura crítica ser alcançada, permitindo que os operadores investiguem e intervinham antes de ocorrer um desligamento completo. O segundo circuito do sensor pode ser ajustado para a temperatura crítica de viagem. Isso permite a manutenção preditiva e pode ajudar a evitar paradas desnecessárias da produção.

Este relé é adequado para proteger motores em atmosferas potencialmente explosivas?

O relé de termistor EMT6-DB(230V) PTC é projetado para uso na proteção de motores em vários ambientes exigentes. Observe-se que a série EMT6, com seu monitoramento direto da temperatura através de termistores PTC, é adequada para proteger motores EEx e protegidos contra explosões. No entanto, para qualquer aplicação específica em uma atmosfera potencialmente explosiva, é essencial verificar as certificações atuais e completas e garantir que todo o sistema, incluindo o motor, os sensores e o relé, seja aprovado para uso nessa classificação específica de áreas perigosas.

Qual é o significado da função de segurança de tensão zero na variante EMT6-DBK?

A função de segurança de tensão zero, encontrada na variante EMT6-DBK de gama superior, é uma função de segurança crítica. Ele garante que se ocorrer uma falha de tensão de alimentação, a indicação de falha do relé é mantida. Isso impede que a máquina reinicie automaticamente uma vez que a energia é restaurada se houver uma falha presente antes da perda de energia. Este recurso é vital para proteger tanto o pessoal quanto o equipamento de startups inesperadas, alinhando-se com os padrões modernos de segurança da máquina.
